Siemens 6ES7522-1BL01-0AB0 S7-1500 32DO 24VDC 0,5A Digitalausgangsmodul

Name: Siemens 6ES7522-1BL01-0AB0 S7-1500 32DO 24VDC 0,5A Digitalausgangsmodul
Brand: SIEMENS
SKU: 6ES7522-1BL01-0AB0
Price: 515.99 USD
Availability: InStock

Siemens 6ES7522-1BL01-0AB0 S7-1500 32DO 24VDC 0,5A Digitalausgangsmodul

$515.99 USD

Sale Ausverkauft

Modellnummer 6ES7522-1BL01-0AB0

Produktvarianten

Anzahl

YingZhou Industrial Automation | Produktinformation

Siemens 6ES7522-1BL01-0AB0 SIMATIC S7-1500 Digitalausgangsmodul

SM 522 | 32 Digitalausgänge | 24V DC | 0,5A pro Kanal | High Feature

✓ AUF LAGER & BESTELLBAR | Echte Verpackungsfotos | Genaue Verpackungsmodellprüfung

Spezifikation	Verifizierte Produktdaten
Hersteller	Siemens AG
Katalognummer	6ES7522-1BL01-0AB0
Produktserie	SIMATIC S7-1500
Produktfamilie	SM 522
Produkttyp	Digitalausgangsmodul mit erweitertem Funktionsumfang
Modulbezeichnung	DQ 32x24VDC/0.5A HF
Digitalausgänge	32
Kanalgruppierung	4 Gruppen mit 8 Kanälen
Nennspannung der Last	24V DC
Zulässige Lastspannung	19,2–28,8V DC
Ausgangstyp	Stromquelle
Ausgangsstrom pro Kanal	0,5A
Maximaler Ausgangsstrom pro Gruppe	4A
Maximaler Ausgangsstrom pro Modul	16A
Kurzschlusschutz	Ja, elektronisch
Kurzschlussreaktionsschwelle	Typischerweise 1A
Schaltfähigkeit für ohmsche Lasten	Maximal 0,5A pro Ausgang
Schaltfähigkeit für Lampenlasten	Maximal 5W
Lastwiderstandsbereich	48Ω–12kΩ
Ausgangsverzögerung, AUS zu EIN	Maximal 100µs (ohmsche Last)
Ausgangsverzögerung, EIN zu AUS	Maximal 500µs (ohmsche Last)
Schaltfrequenz, ohmsche Last	Maximal 100Hz
Schaltfrequenz, induktive Last	Maximal 0,5Hz, DC-13
Schaltfrequenz, Lampenlast	Maximal 10Hz
Isochroner Modus	Unterstützt
Minimale Buszykluszeit	250µs
Minimale Ausführungs-/Aktivierungszeit	70µs
Kanaldiagnose	Unterstützt
Diagnosealarme	Unterstützt
Wartungsunterbrechungen	Unterstützt
Ersatzwerte	Unterstützt
Schaltzyklus-Zähler	Unterstützt
Versorgungsspannungsüberwachung	Unterstützt
Leitungswegbruchdiagnose	Unterstützt
Kurzschlussdiagnose	Unterstützt
Maximale abgeschirmte Kabellänge	1000m
Maximale ungeschirmte Kabellänge	600m
Frontanschluss	Schraub- oder Steckanschluss, separat bestellbar
Produktlebenszyklus	PM300 — Aktives Produkt
Nettogewicht	0,321kg
Verpackungsabmessungen	15,10 × 15,40 × 4,70cm
EAN	4047623405924

Produktübersicht

Das Siemens 6ES7522-1BL01-0AB0 ist ein SIMATIC S7-1500 SM 522 Digitalausgangsmodul mit erweitertem Funktionsumfang, das für industrielle SPS-Automatisierungssysteme entwickelt wurde. Es verfügt über 32 Digitalausgänge, die in vier Gruppen mit jeweils acht Kanälen angeordnet sind, mit einer Nennspannung der Last von 24V DC und einem Ausgangsstrom von 0,5A pro Kanal. Jede Gruppe unterstützt einen Gesamtausgangsstrom von bis zu 4A, abhängig von den Betriebsbedingungen des Herstellers. Das Modul verfügt über elektronisch getakteten Kurzschlusschutz, Kanaldiagnose, Diagnosealarme, Ersatzwerte und einen Schaltzyklus-Zähler für angeschlossene Aktoren. Es unterstützt außerdem den isochronen Betrieb für geeignete Steuerungs-Konfigurationen. Siemens klassifiziert das Produkt als PM300 Aktives Produkt. Ein kompatibler Frontanschluss mit Schraub- oder Steckanschlüssen muss separat bestellt werden. Die bereitgestellten Fotografien zeigen das Verpackungslabel für 6ES7522-1BL01-0AB0, einschließlich Funktionsstatus FS 05 und Firmware-Kennzeichnung V1.1.2. Käufer sollten vor der Bestellung die Steuerungs-Konfiguration, die Lastanforderungen, die Anschlusszubehör-Anforderungen und die genaue Katalognummer überprüfen.

Wichtige Produktmerkmale

SIMATIC S7-1500 SM 522 — Siemens Digitalausgangsmodul mit erweitertem Funktionsumfang.
32 Digitalausgänge — Vier Gruppen mit jeweils acht Kanälen.
24V DC Ausgang — Nennstrom 0,5A pro Kanal und bis zu 4A pro Gruppe.
Elektronischer Kurzschlusschutz — Elektronisch geschützte Ausgänge mit Diagnosefunktionen.
Kanaldiagnose — Unterstützt individuelle Ausgangsdiagnosefunktionen.
Ersatzwerte — Konfigurierbares Ersatzausgangsverhalten.
Schaltzyklus-Zähler — Unterstützt die Überwachung der Schaltzyklen angeschlossener Aktoren.
Isochroner Modus — Unterstützt die Synchronisierung in geeigneten Automatisierungskonfigurationen.
Diagnose- und Wartungsunterbrechungen — Unterstützt Zustandsüberwachung und Fehlermeldungen.
Separater Frontanschluss — Schraub- oder Steckanschluss muss separat bestellt werden.
PM300 Aktives Produkt — Siemens-Lebenszyklusklassifizierung als aktives Produkt.

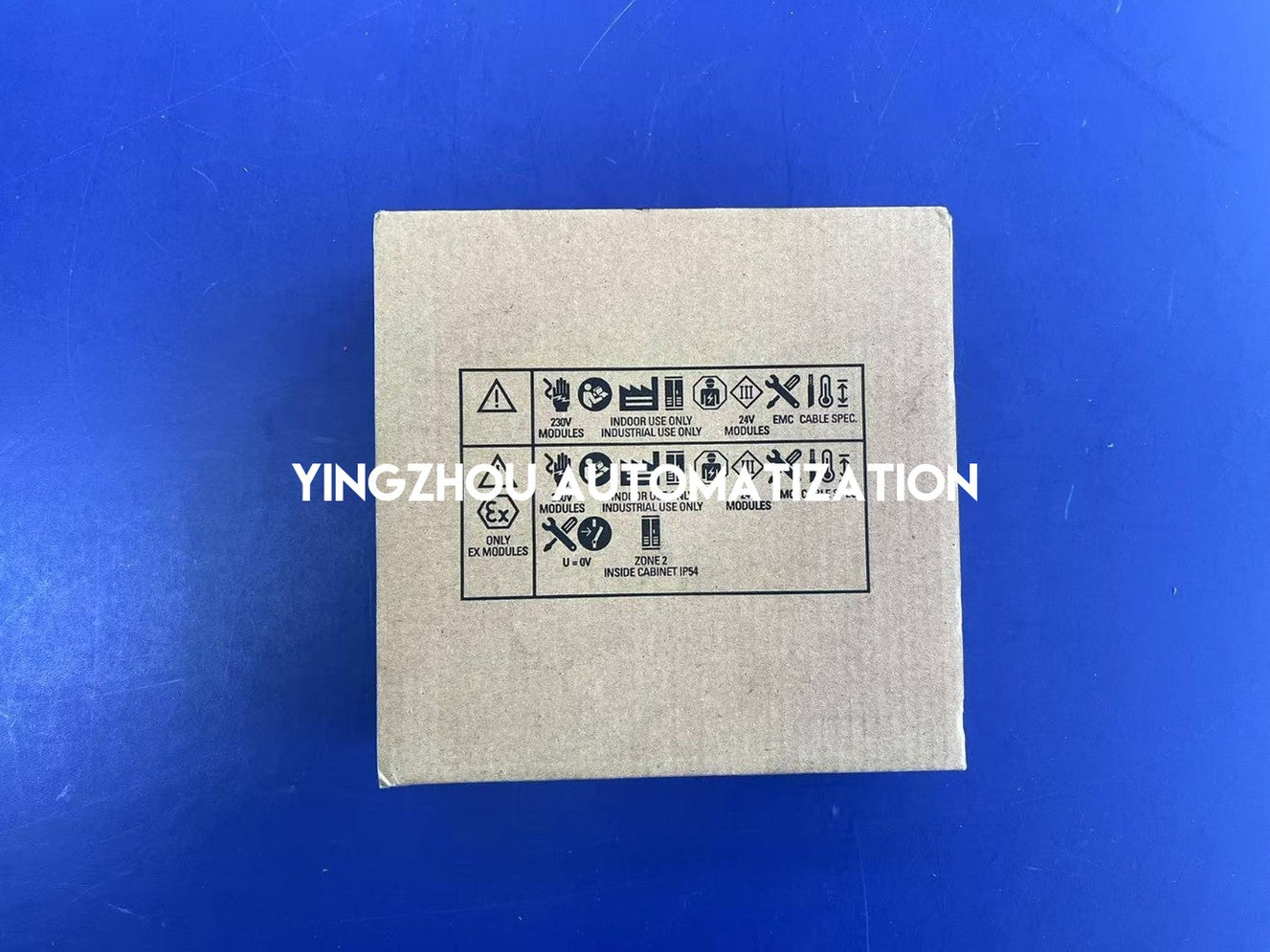

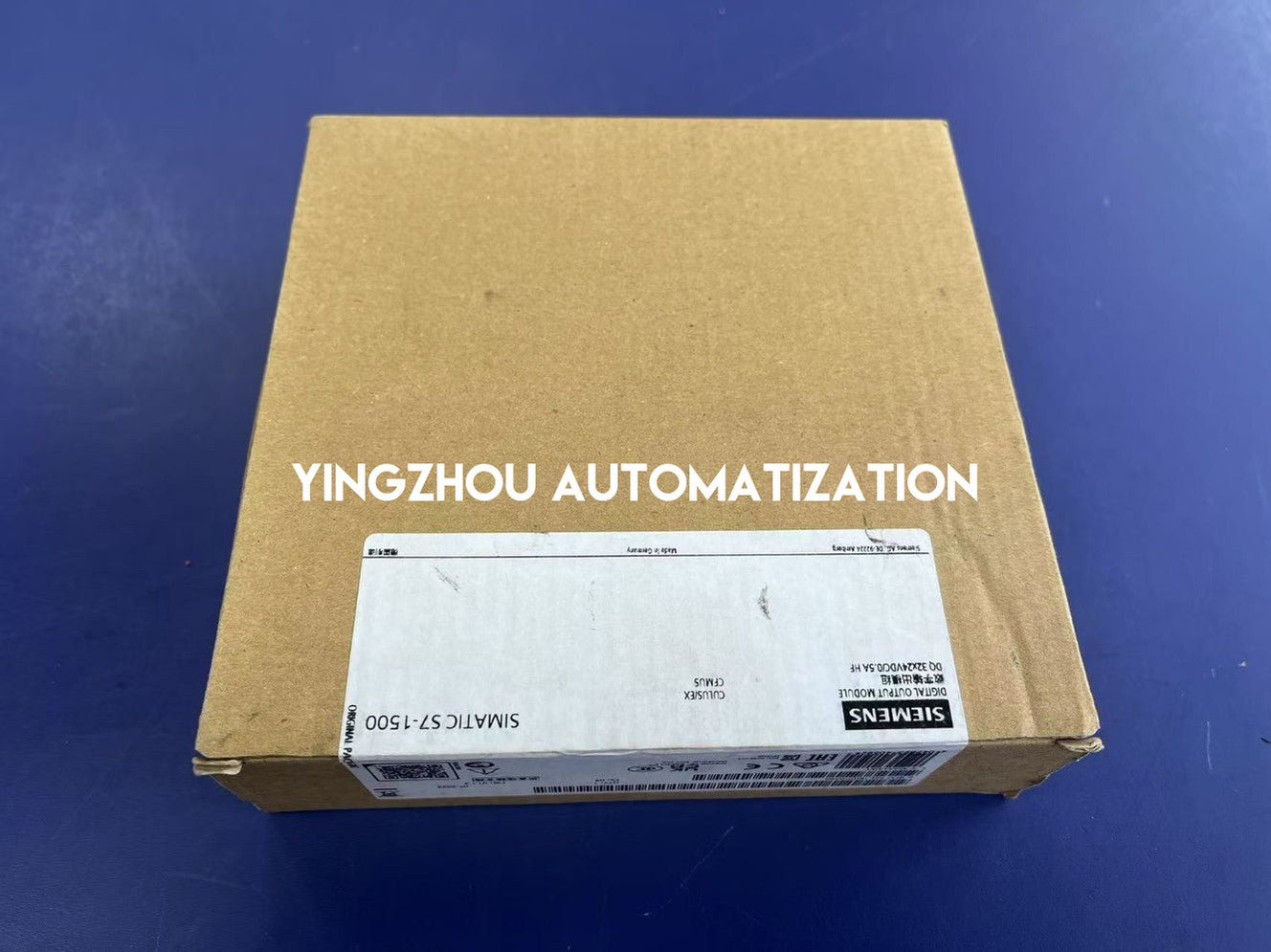

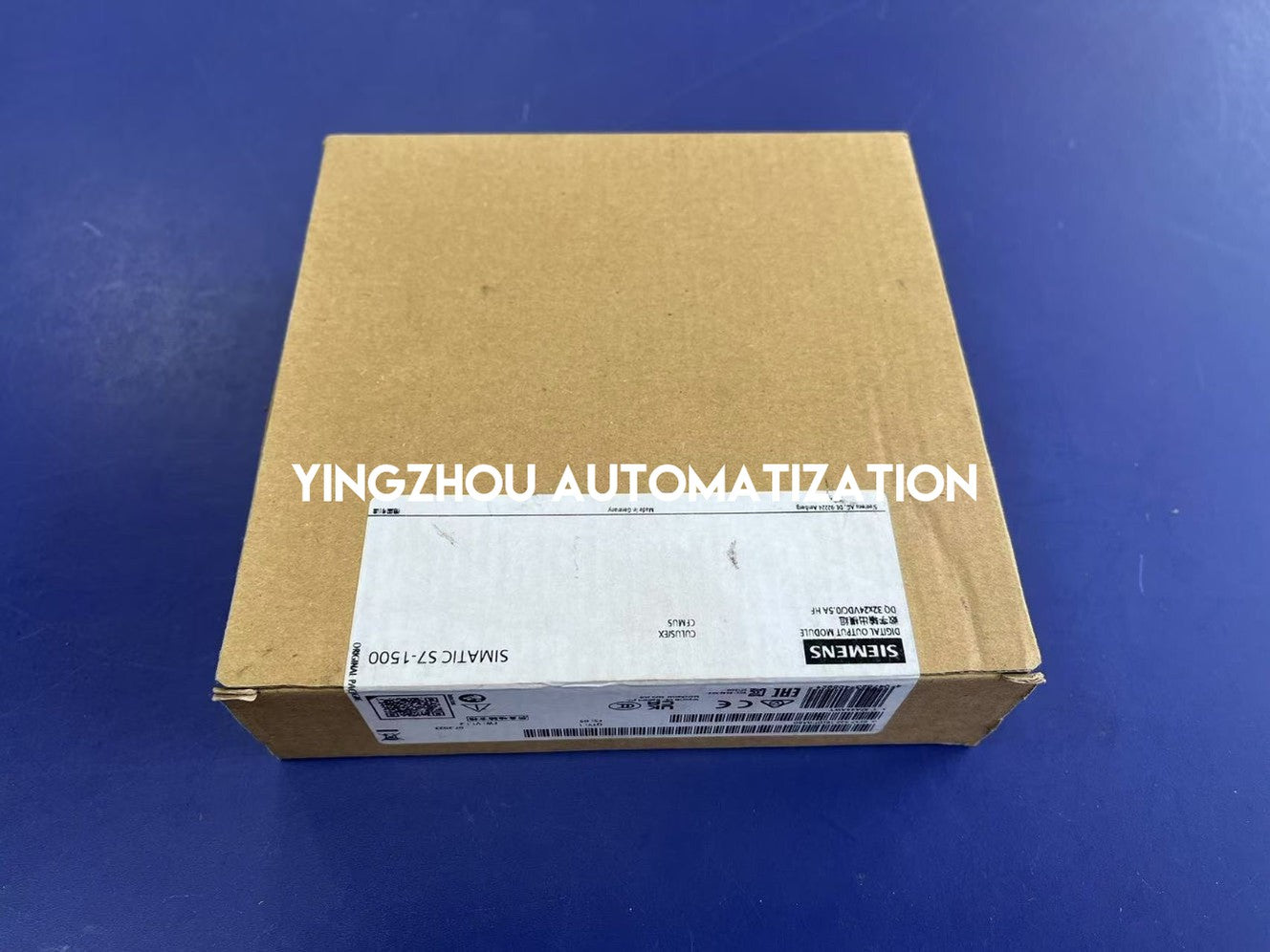

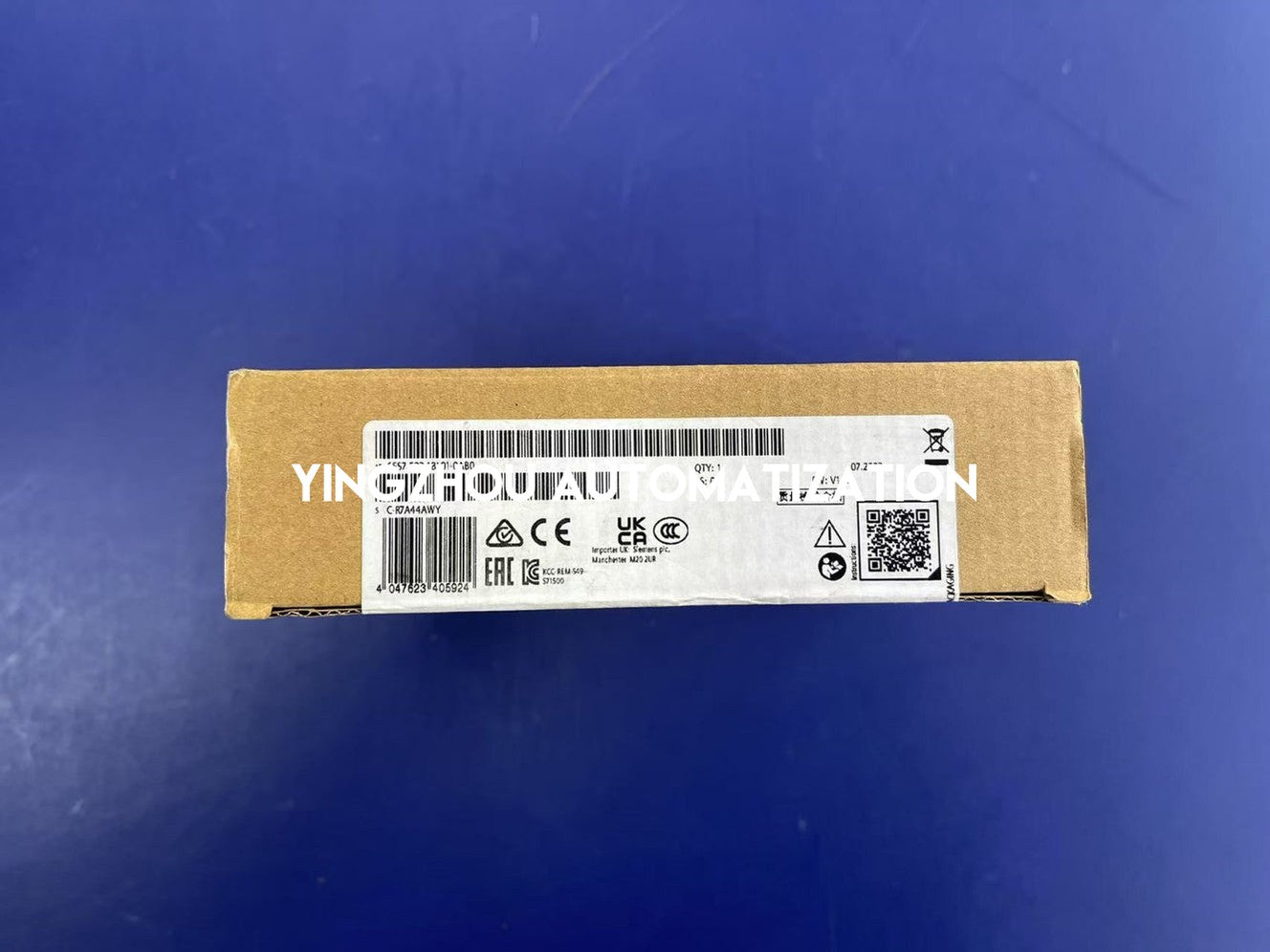

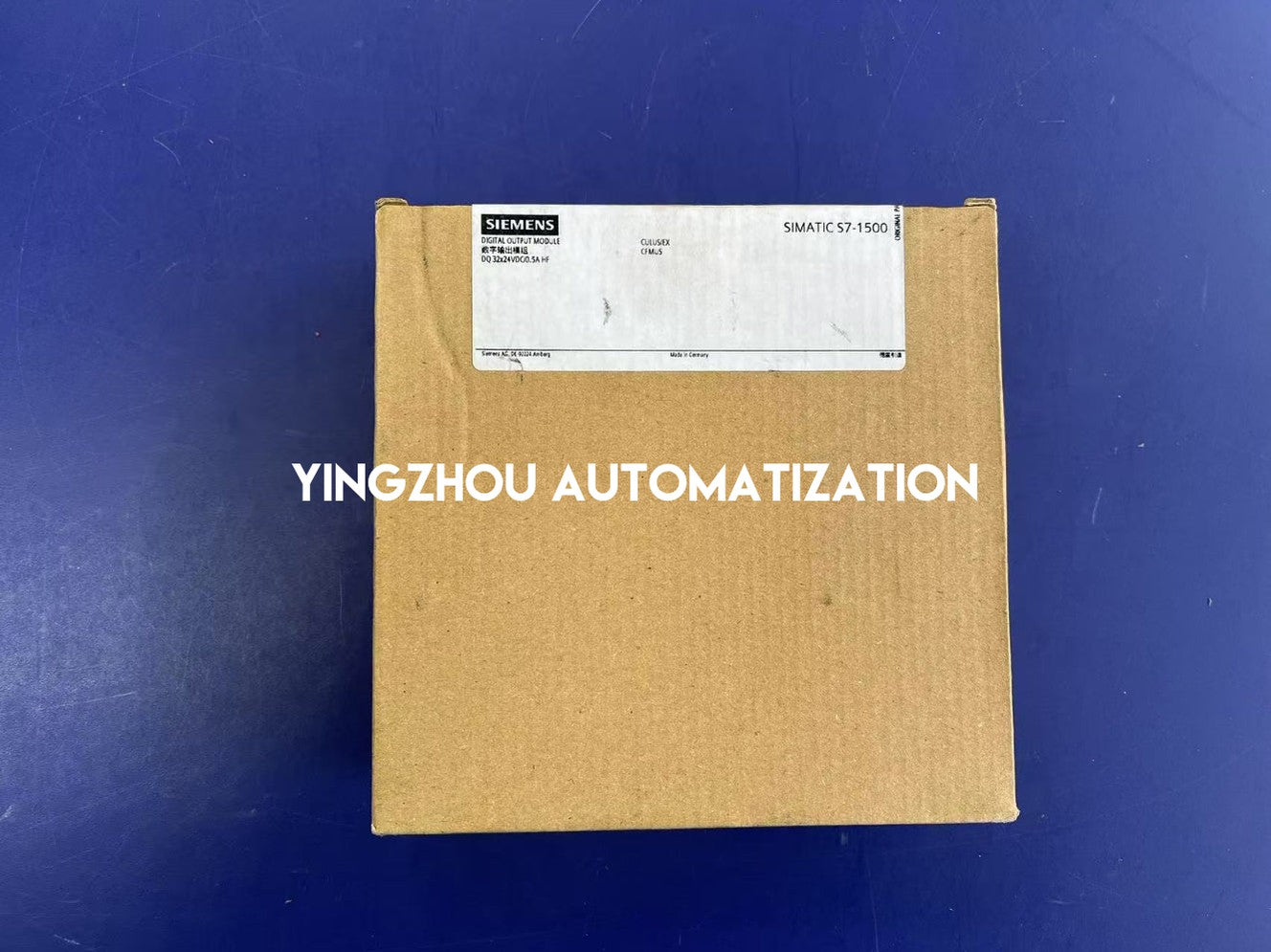

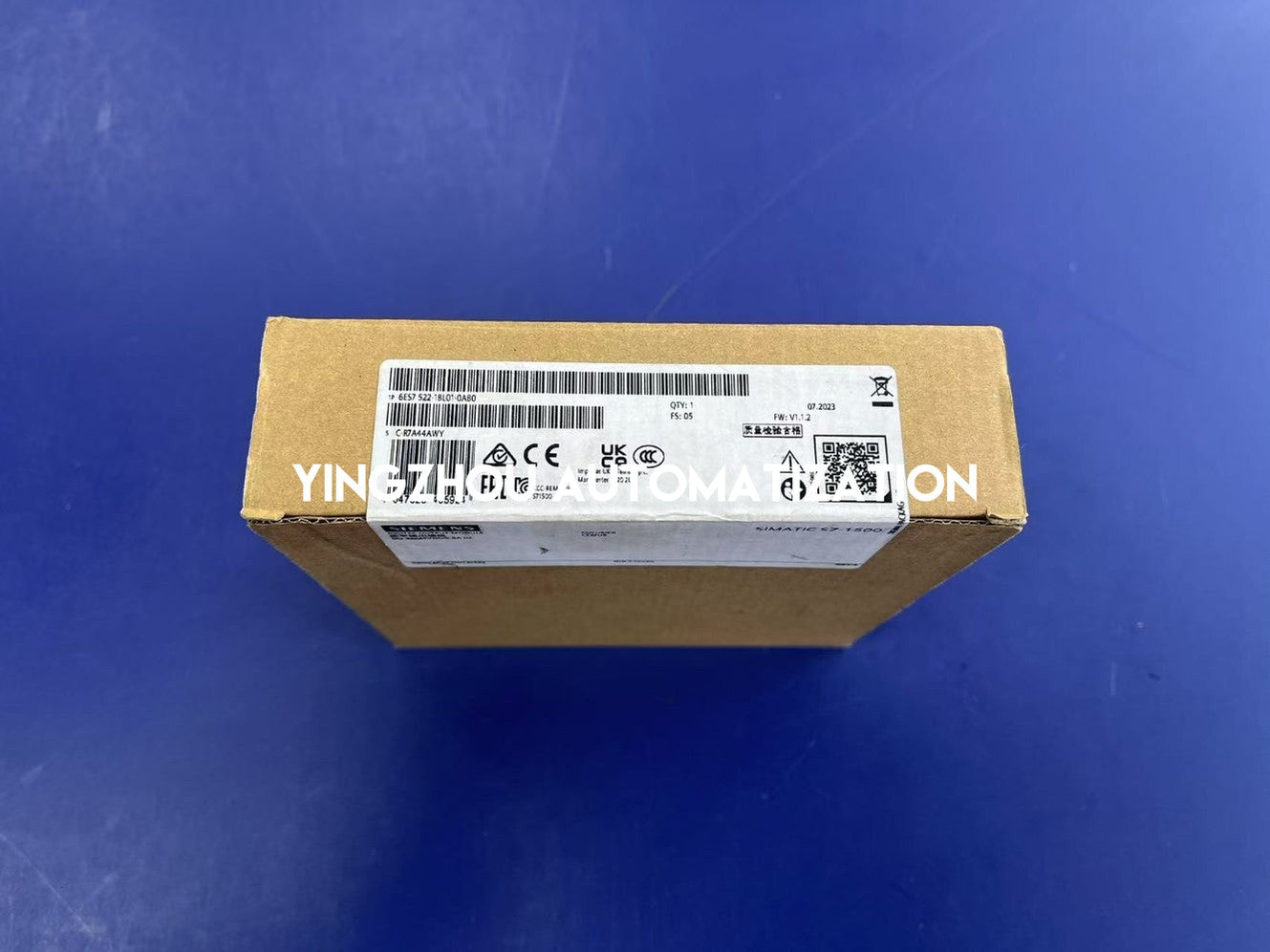

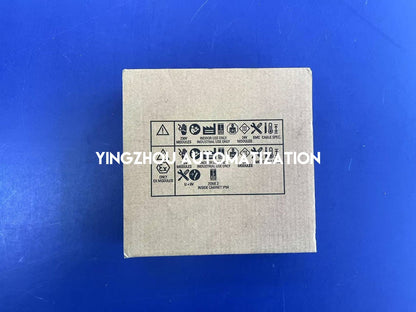

Echte Produktprüfung

✓ Echte Siemens-Verpackungsfotos bereitgestellt

✓ Katalognummer der Verpackung: 6ES7522-1BL01-0AB0

✓ Produktserie: SIMATIC S7-1500

✓ Modulbezeichnung: DQ 32x24VDC/0.5A HF

✓ Funktionsstatus der Verpackung: FS 05

✓ Firmware-Kennzeichnung der Verpackung: FW V1.1.2

✓ Datumsangabe der Verpackung: 07.2023

✓ Herkunftsangabe der Verpackung: Made in Germany

✓ Etikett der Verpackung entspricht der angeforderten Modellnummer

• Modulkörperschild und Funktionsprüfung werden auf den bereitgestellten Fotografien nicht gezeigt

• Vor der Bestellung prüfen, ob der Frontanschluss und das Zubehör enthalten sind

Auf Lager & bestellbar

Das Siemens 6ES7522-1BL01-0AB0 SIMATIC S7-1500 SM 522 Digitalausgangsmodul ist laut YINGZHOU-Lagerinformationen auf Lager gekennzeichnet. Die echten Verpackungsfotos zeigen die passende Siemens-Katalognummer. Dieses 32-Kanal, 24V DC, 0,5A Digitalausgangsmodul mit erweitertem Funktionsumfang ist für die industrielle Beschaffung exakter Modelle verfügbar. Bitte bestätigen Sie vor der Bestellung die benötigte Menge, die Steuerungs-Konfiguration, die Lastspezifikationen und die Anforderungen an den Frontanschluss.

AUF LAGER

Siemens 6ES7522-1BL01-0AB0

Kontaktieren Sie YINGZHOU für die Überprüfung exakter Modelle, mehrere Einheiten und Projektbeschaffungen. Bestätigen Sie vor der Bestellung die 24V DC Lastspannung, die Nennung von 0,5A pro Kanal, die Ausgangskonfiguration und die Anforderungen an den Frontanschluss.
