Siemens 6ES7136-6RA00-0BF0 ET 200SP F-RQ Relaisausgangsmodul 5 A

Siemens 6ES7136-6RA00-0BF0 ET 200SP F-RQ Relaisausgangsmodul 5 A

Normaler Preis $145.99 USD
Normaler Preis Verkaufspreis $145.99 USD
Sale Ausverkauft
Modellnummer
YingZhou Industrial Automation | Produktinformation

Siemens 6ES7136-6RA00-0BF0 ET 200SP F-RQ Relaisausgangsmodul

24V DC Steuerung | 24–230V AC Last | 5A | 2 NO | 20mm
✓ AUF LAGER & BESTELLBAR  |  Tatsächliche Verpackungsfotos  |  Physische Modulprüfung erforderlich
Spezifikation Verifizierte Produktdaten
Hersteller Siemens
Katalognummer 6ES7136-6RA00-0BF0
Produktfamilie SIMATIC ET 200SP
Produkttyp Fail-Safe Digital-Relaisausgangsmodul
Modulbezeichnung F-RQ 1x24VDC/24..230VAC/5A ST
Anzahl der Relaisausgänge 1
Relaiskontaktdarstellung 2 Öffner (NO)
Steuer-/Spulenspannung 24 V DC
Zulässige Steuerspannung 20,4–28,8 V DC
Nennlastschaltspannung DC 24 V DC
Nennlastschaltspannung AC 230 V AC
AC-Lastspannungsbereich 24–230 V AC
Maximaler Gesamt-Ausgangsstrom 5 A (unter Beachtung der Herstellereinschränkungen für Temperatur und Montage)
Ausgangsstrom bei 50°C, horizontal Max. 4 A
Ausgangsstrom bei 60°C, horizontal Max. 3 A
Maximale ohmsche Schaltfrequenz 2 Hz
Typischer Leistungsverlust 1 W
Leistungsaufnahme vom Rückgrat 100 mW
Kompatibler Basiseinheitstyp F0
Modulbreite 20 mm
Montage ET 200SP-System / Standard-Montageschiene
Engineering-Software STEP 7 TIA Portal V13 oder neuer
Sicherheitsleistung Bis zu SIL 3 / PL e mit geeigneter Fail-Safe-Steuerung und Systemauslegung
Herkunftsland Deutschland
Hersteller-Produktlebenszyklus PM300 — Aktives Produkt

Produktübersicht

Das Siemens 6ES7136-6RA00-0BF0 ist ein Fail-Safe-Relaisausgangsmodul SIMATIC ET 200SP F-RQ, das für industrielle dezentrale E/A-Systeme entwickelt wurde. Das Modul verfügt über einen Relaisausgang mit zwei isolierten Öffnerkontakten, unterstützt eine 24V DC Steuerversorgung und ist für das Schalten von 24V DC und 24–230V AC Lasten ausgelegt. Sein maximaler kombinierter Ausgangsstrom beträgt 5A, unter Beachtung der Herstellereinschränkungen für Temperatur und Montage. Das Modul hat eine Gesamtbreite von 20mm und erfordert eine kompatible Basiseinheit Typ F0. In einem ordnungsgemäß ausgelegten und validierten Sicherheitssystem, das von einem geeigneten Fail-Safe-Digitalausgang gesteuert wird, kann es Sicherheitsfunktionen bis zu SIL 3 / PL e unterstützen. Die Sicherheitsleistung ist bedingt und darf nicht allein aus dem Modul abgeleitet werden. Die bereitgestellten Fotografien zeigen die mit Siemens gekennzeichnete Verpackung; das Modul selbst wurde nicht visuell geprüft.

Wichtigste Produkteigenschaften

  • SIMATIC ET 200SP F-RQ Modul — Siemens-Relaisausgangsmodul für dezentrale industrielle E/A-Systeme.
  • Ein Relaisausgang mit zwei NO-Kontakten — Zwei isolierte Öffnerkontakte.
  • 5A Gesamt-Ausgangsstrom — Unterstützt das Schalten von Lasten innerhalb der Strom- und Temperaturgrenzwerte des Herstellers.
  • 24V DC Spulenspannung — Zulässiger Steuerspannungsbereich von 20,4–28,8 V DC.
  • AC- und DC-Lastschaltung — Ausgelegt für 24 V DC und 24–230 V AC Lastkreise.
  • Bedingte Fail-Safe-Fähigkeit — Kann bis zu SIL 3 / PL e mit geeigneter Fail-Safe-Steuerung und verifizierter Systemauslegung unterstützen.
  • Kompaktes 20mm Modul — Entwickelt für ET 200SP-Installationen unter Verwendung der erforderlichen Basiseinheit Typ F0.

Tatsächliche Produktprüfung

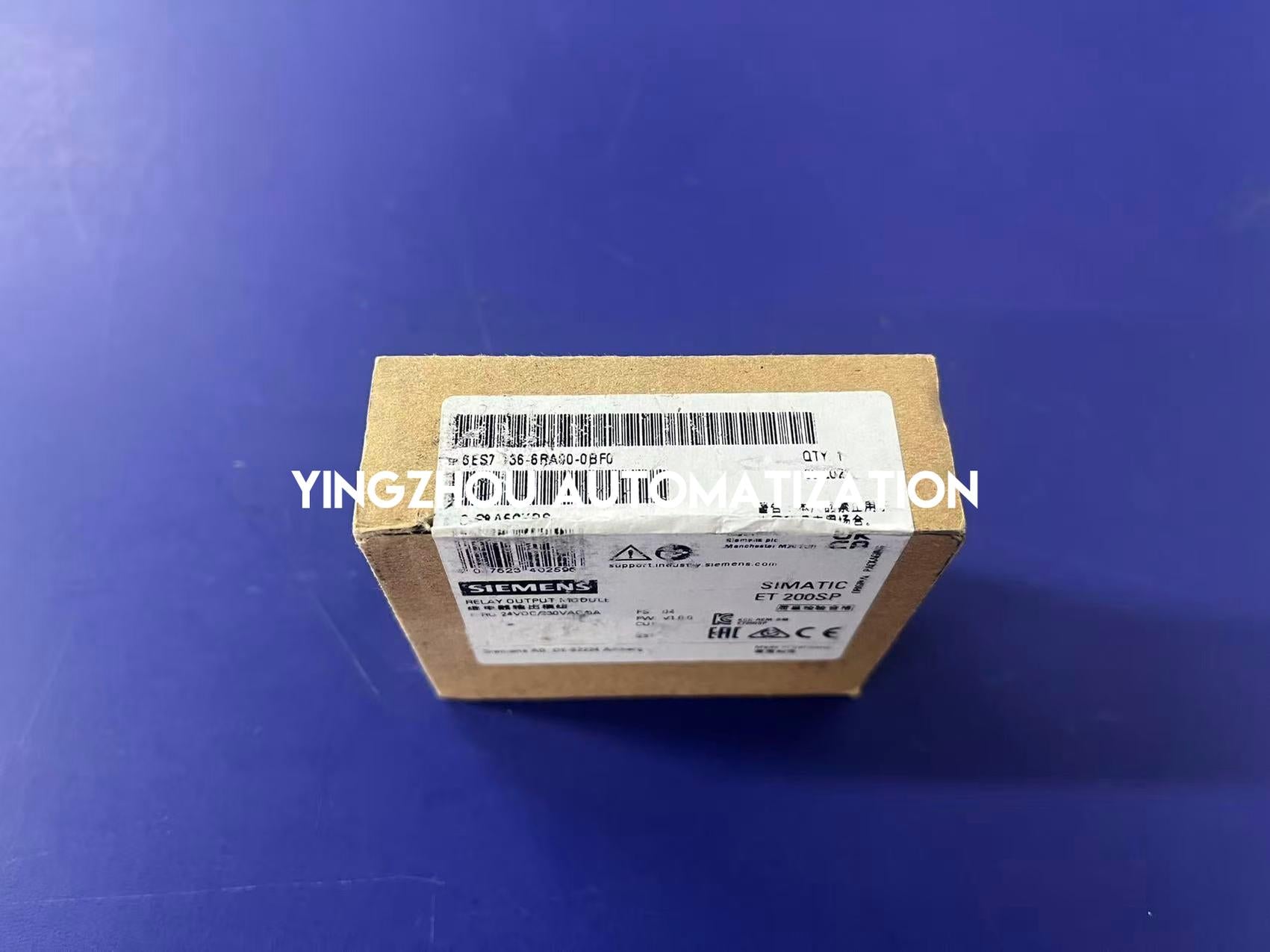

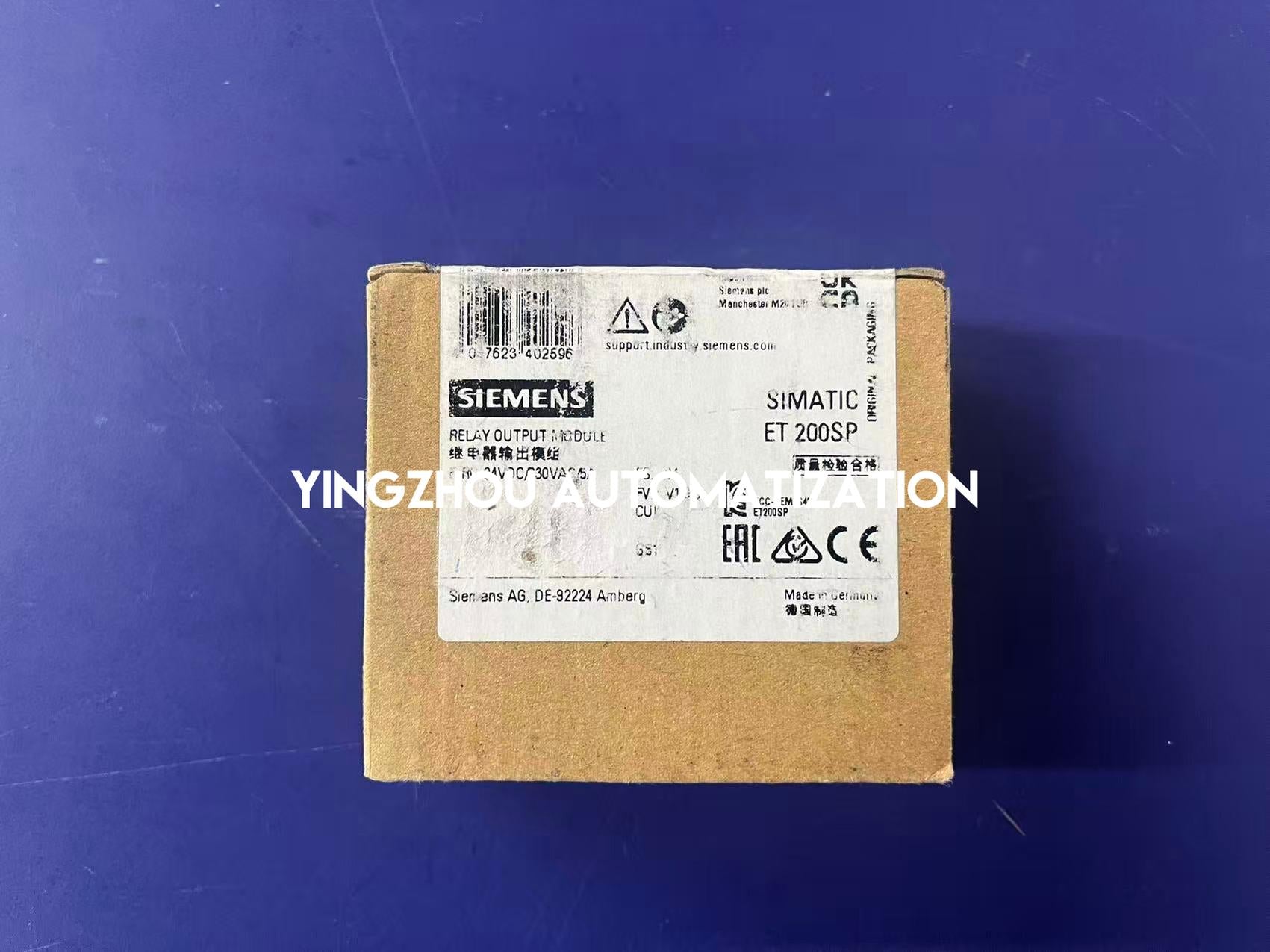

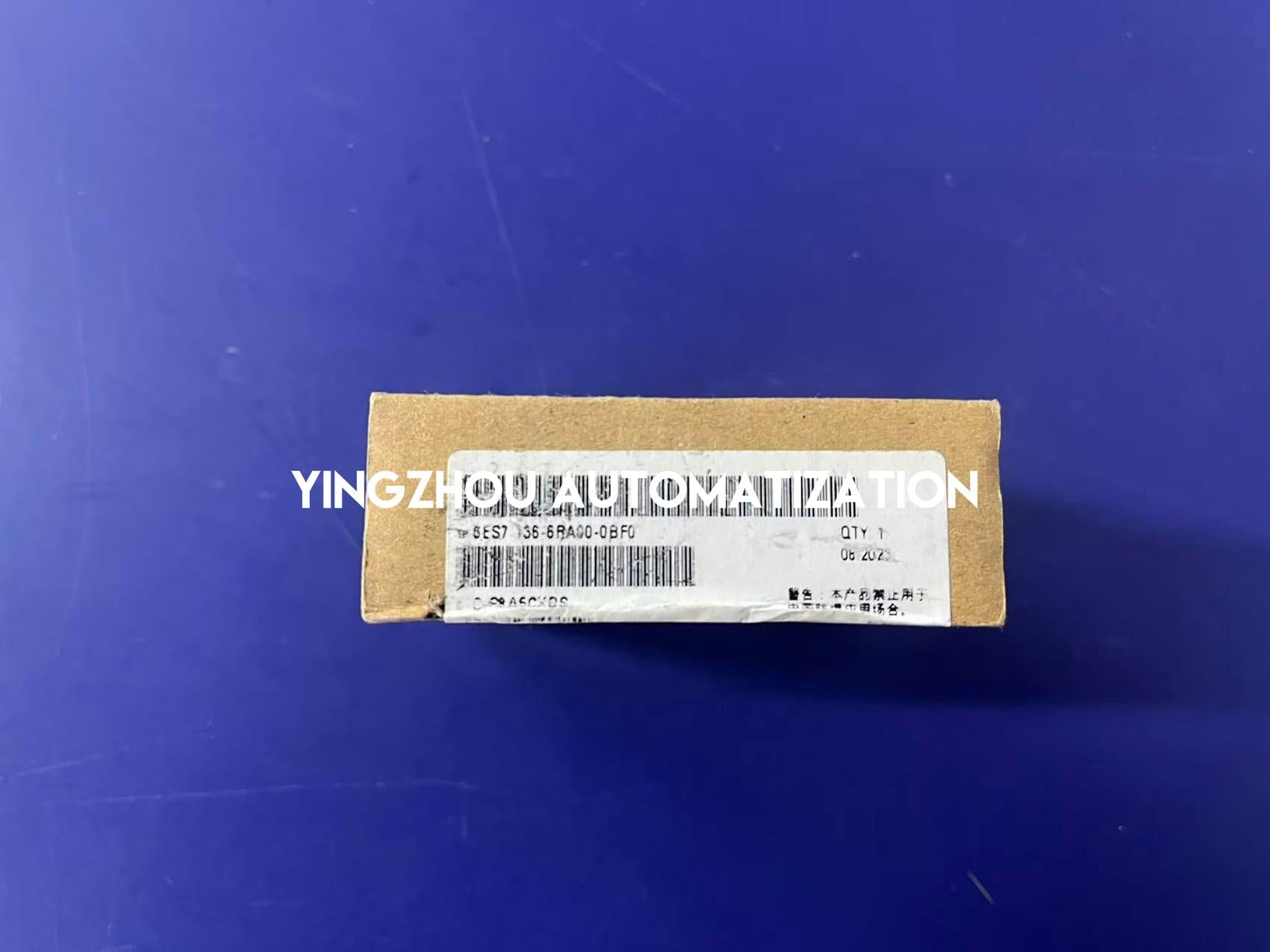

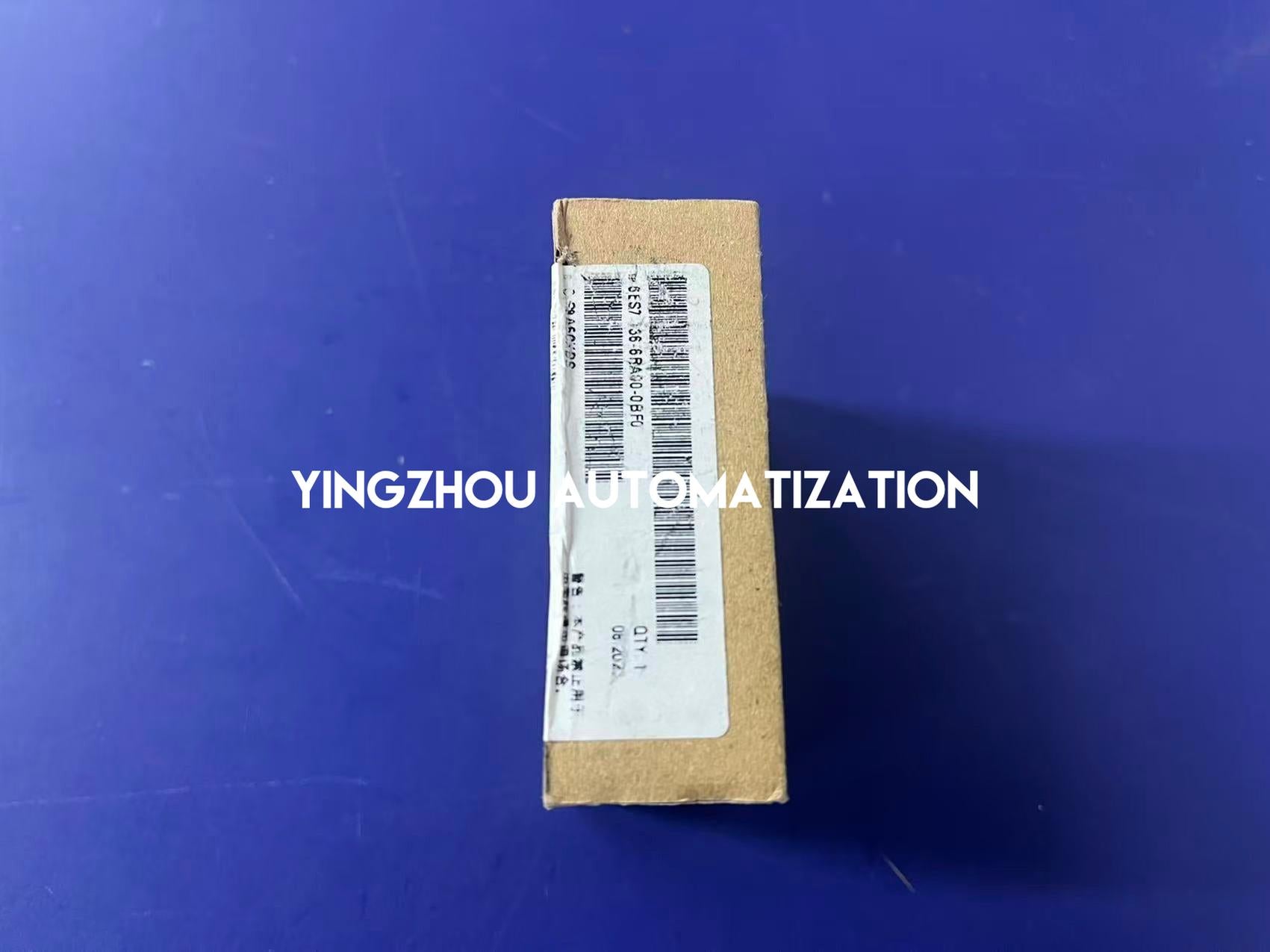

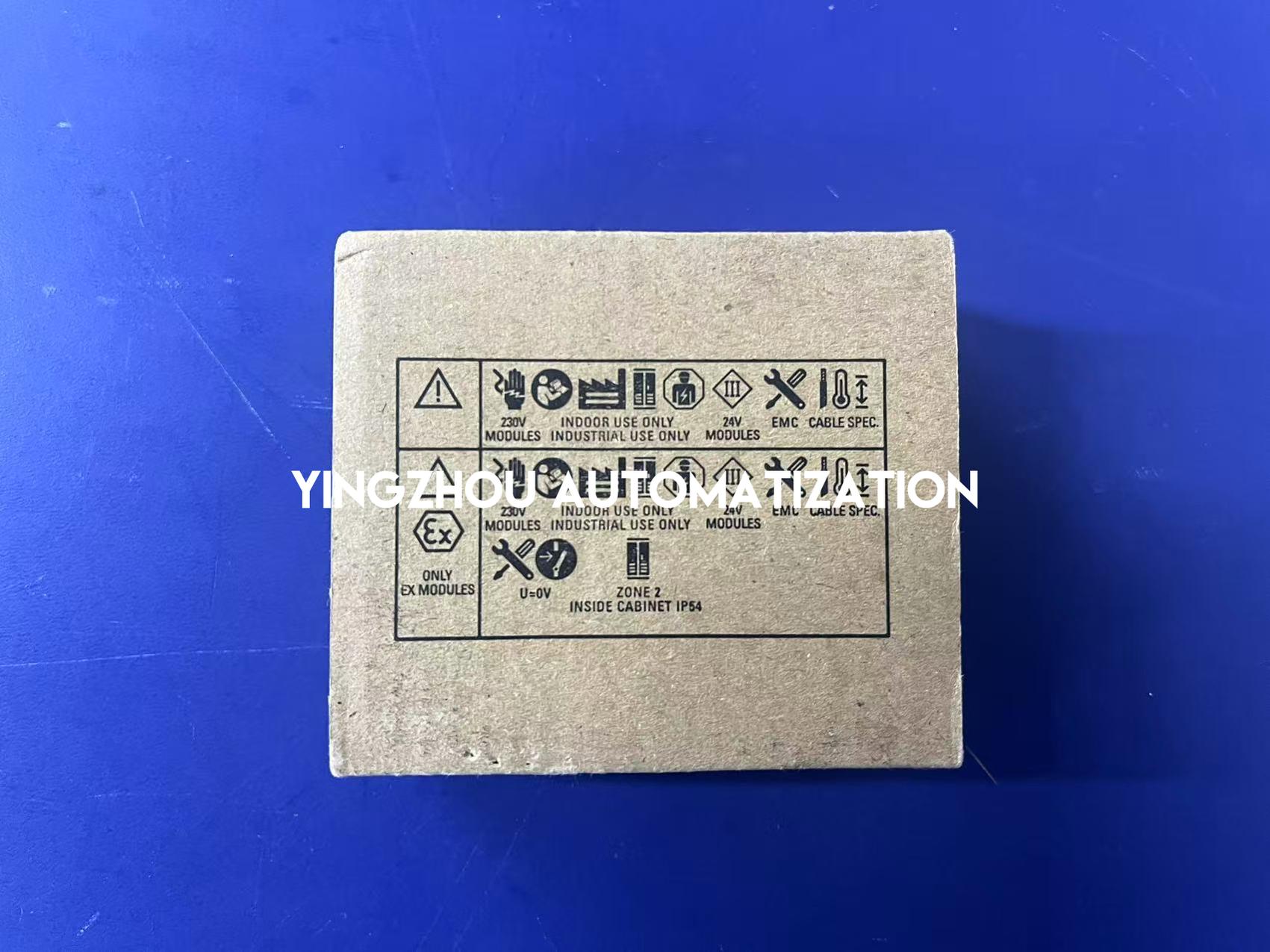

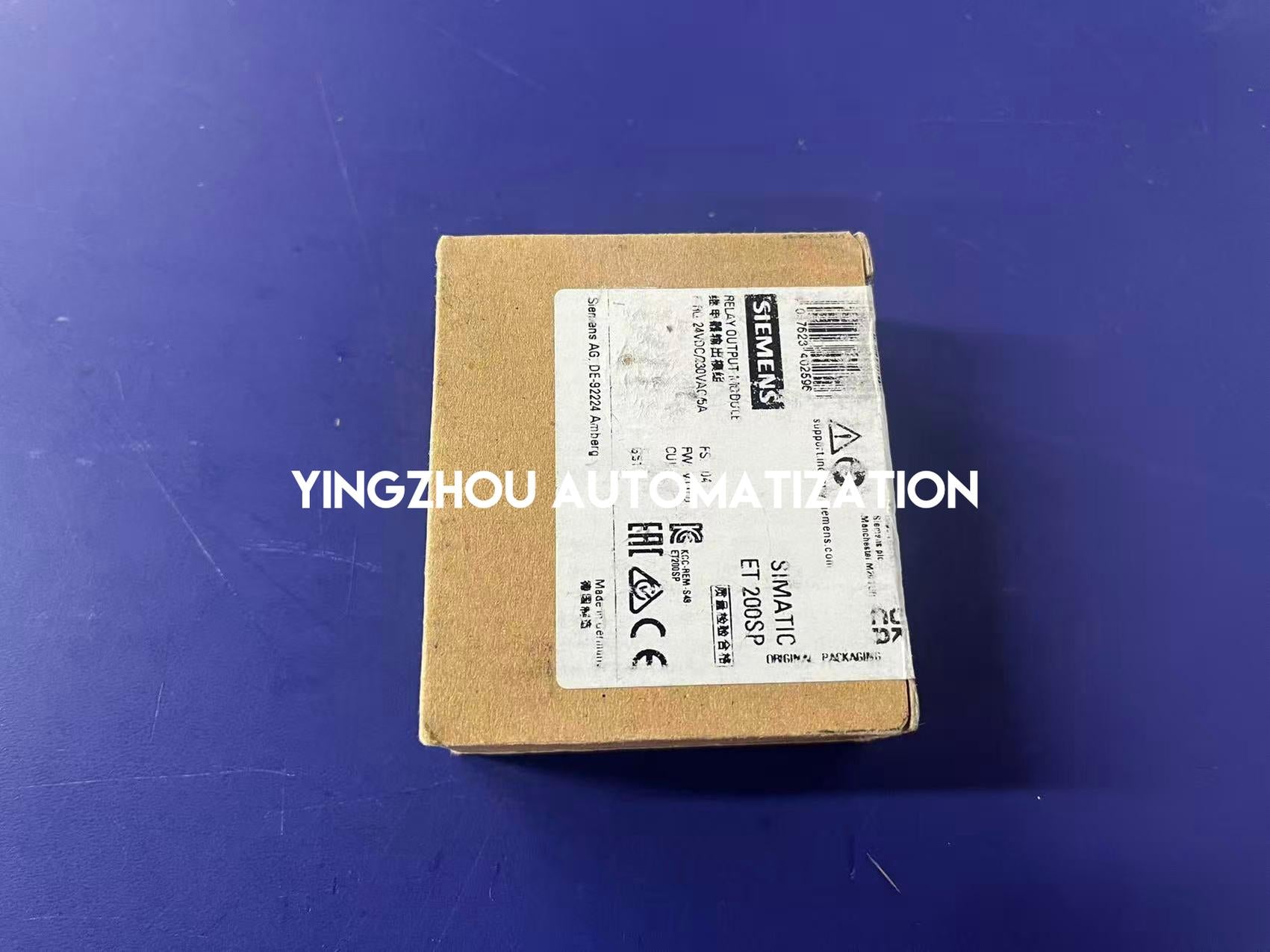

✓ Tatsächliche Fotografien der Siemens-Produktverpackung bereitgestellt
✓ Katalognummer der Verpackung: 6ES7136-6RA00-0BF0
✓ Die Verpackung kennzeichnet das SIMATIC ET 200SP F-RQ Relaisausgangsmodul
✓ Nennwerte der Verpackung: 24V DC / 230V AC / 5A
✓ Herkunftsland auf der Verpackung: Deutschland
✓ Die Produktidentifikation stimmt mit den Siemens-Katalognformationen überein
Ein Foto des physischen Moduls und des Typenschilds wurde nicht bereitgestellt; bestätigen Sie das Gerät vor dem Versand.

Auf Lager & bestellbar

Siemens 6ES7136-6RA00-0BF0 ist basierend auf den bereitgestellten Bestandsinformationen als auf Lager gekennzeichnet. Das SIMATIC ET 200SP F-RQ Relaisausgangsmodul ist für die Beschaffung industrieller Ersatzteile und exakter Modelle verfügbar. Bitte bestätigen Sie die erforderliche Modul-Teilenummer, die kompatible Basiseinheit Typ F0, die elektrischen Nennwerte und die Sicherheitskonfiguration, bevor Sie bestellen. Die tatsächliche Modulidentität und die Versanddetails sollten vor dem Versand erneut bestätigt werden.

AUF LAGER

Siemens 6ES7136-6RA00-0BF0

Kontaktieren Sie uns für die Verifizierung des exakten Modells, mehrere Einheiten und Projektbeschaffungen. Bitte bestätigen Sie die 24V DC Steuerversorgung, die Lastanforderungen, den Basiseinheitstyp und die Sicherheitskonfiguration, bevor Sie bestellen.
