Siemens 3UG4513-1BR20 SIRIUS Phasenüberwachungsrelais 160–690 V

Siemens 3UG4513-1BR20 SIRIUS Phasenüberwachungsrelais 160–690 V

Normaler Preis $182.99 USD
Normaler Preis Verkaufspreis $182.99 USD
Sale Ausverkauft
Modellnummer
YingZhou Industrial Automation | Produktinformation

Siemens 3UG4513-1BR20 SIRIUS Phasenüberwachungsrelais

3-Phasen 160–690 V AC | Phasenfehler & Phasenfolge | Unterspannung | 2 CO
✓ AUF LAGER & BESTELLBAR  |  Echte Produktfotos  |  Verifiziertes Foto des genauen Modells
Spezifikation Verifizierte Produktdaten
Hersteller Siemens
Katalognummer 3UG4513-1BR20
Produktfamilie SIRIUS
Produktserie 3UG4
Produkttyp Phasenüberwachungsrelais
Überwachungssystem Dreiphasen-Wechselstrom
Überwachungsspannungsbereich 3 × 160–690 V AC
Frequenz 50/60 Hz
Phasenfehlererkennung Ja
Phasenfolgenüberwachung Ja
Phasenungleichheitserkennung Ja
Schwellenwert der Ungleichheit fest 20 %
Unterspannungsüberwachung Ja
Überspannungsüberwachung Nein
Hysterese fest 5 %
Einstellbare Verzögerung 0–20 s
Ausgangskontakte 2 Wechsler (2 CO)
Thermischer Kontaktstrom maximal 5 A
Versorgungsspannung 160–690 V AC
Nennisolationsspannung 690 V
Nennstoßfestigkeit 6 kV
Einstellmethode Analog
Statusanzeige LED
Rücksetzfunktion Automatische Rücksetzung
Elektrischer Anschluss Schraubklemme
Nettogewicht 0,145 kg
Herstellungsland Deutschland (Produktkennzeichnung)
Herstellerlebenszyklus PM400 — Auslauf angekündigt

Produktübersicht

Das Siemens 3UG4513-1BR20 ist ein SIRIUS 3UG4 Phasenüberwachungsrelais zur Überwachung elektrischer Versorgungsbedingungen in industriellen Steuerungs- und motorbezogenen Anwendungen. Das Gerät überwacht eine dreiphasige AC-Versorgung im Bereich von 160–690 V bei 50/60 Hz und bietet Phasenfehler-, Phasenfolge-, Phasenungleichheits- und Unterspannungsüberwachung. Dieses analoge Überwachungsrelais verfügt über einen festen Schwellenwert der Ungleichheit von 20 %, 5 % Hysterese und eine einstellbare Verzögerungszeit von 0–20 Sekunden. Zwei Wechslerkontakte des Relais bieten Signalisierungs- und Schaltfunktionen. Das Produkt verfügt über elektrische Schraubklemmen und eine analoge Frontplatteneinstellfläche. Echte Produkt- und Verpackungsfotos bestätigen die genaue Siemens-Katalognummer 3UG4513-1BR20. Siemens hat den Auslauf dieses Modells angekündigt und identifiziert 3UG5514-1BR20 als seinen bevorzugten Nachfolger; die Eignung als Ersatz muss anhand der ursprünglichen Installation geprüft werden.

Wichtigste Produkteigenschaften

  • Siemens SIRIUS Phasenüberwachung — Analoges Relais zur Überwachung dreiphasiger elektrischer Versorgungen.
  • 160–690 V AC Überwachung — Breiter dreiphasiger Spannungsüberwachungsbereich.
  • Phasenfehlererkennung — Erkennt Phasenfehlermeldungen.
  • Phasenfolgendetektion — Überwacht falsche Phasenfolgen.
  • Phasenungleichheitsüberwachung — Fester Schwellenwert der Ungleichheit von 20 %.
  • Unterspannungserkennung — Überwacht Unterspannungsbedingungen.
  • Einstellbare Verzögerung von 0–20 s — Analoge Zeiteinstellverzögerung.
  • Feste Hysterese von 5 % — Definierte Schalt-Hysterese.
  • Zwei Wechslerkontakte — 2 CO Relaisausgänge.
  • Automatische Rücksetzung — Automatische Rücksetzfunktion.
  • Schraubklemmenanschluss — Elektrisches Klemmenanschlussystem.

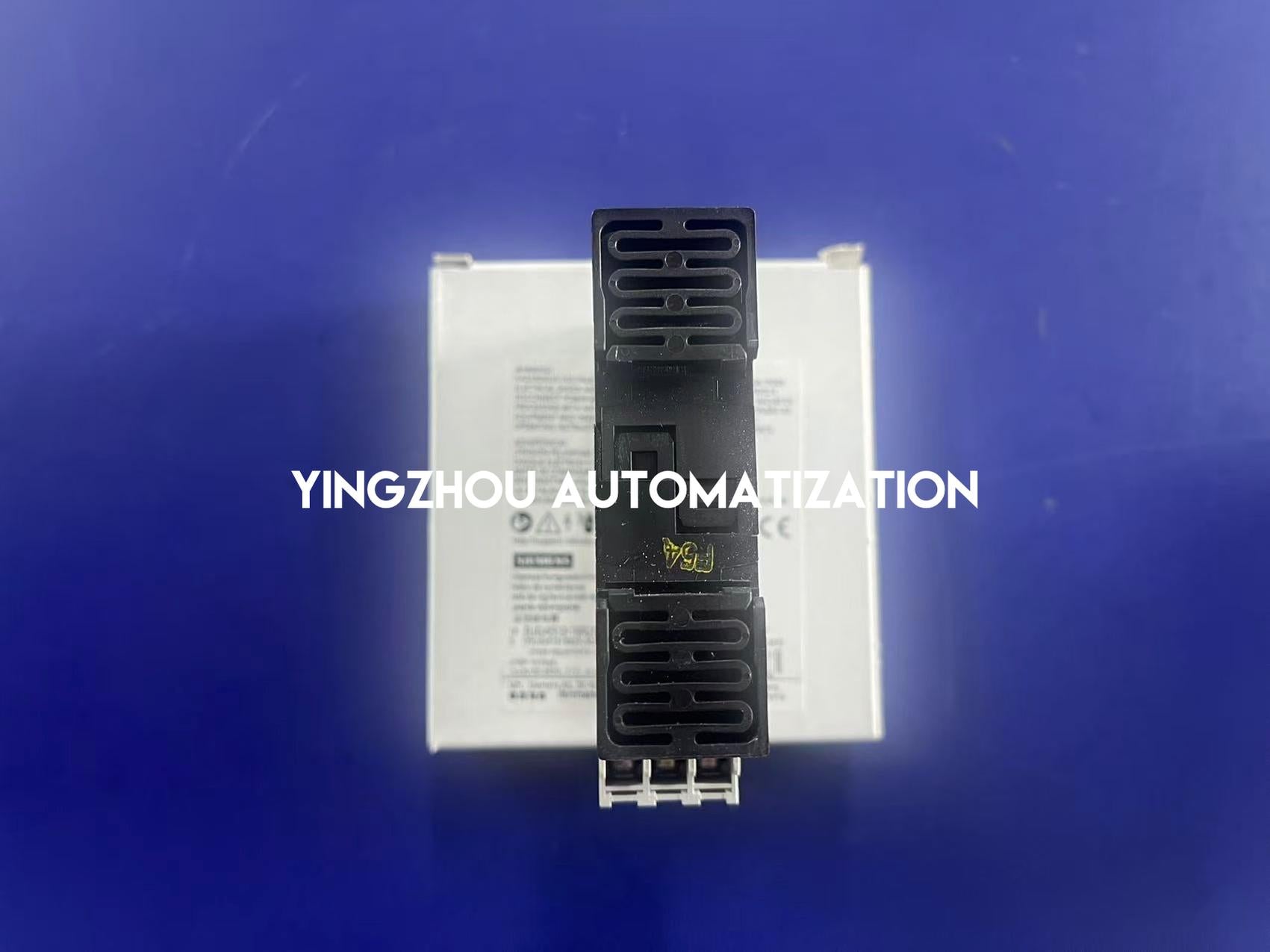

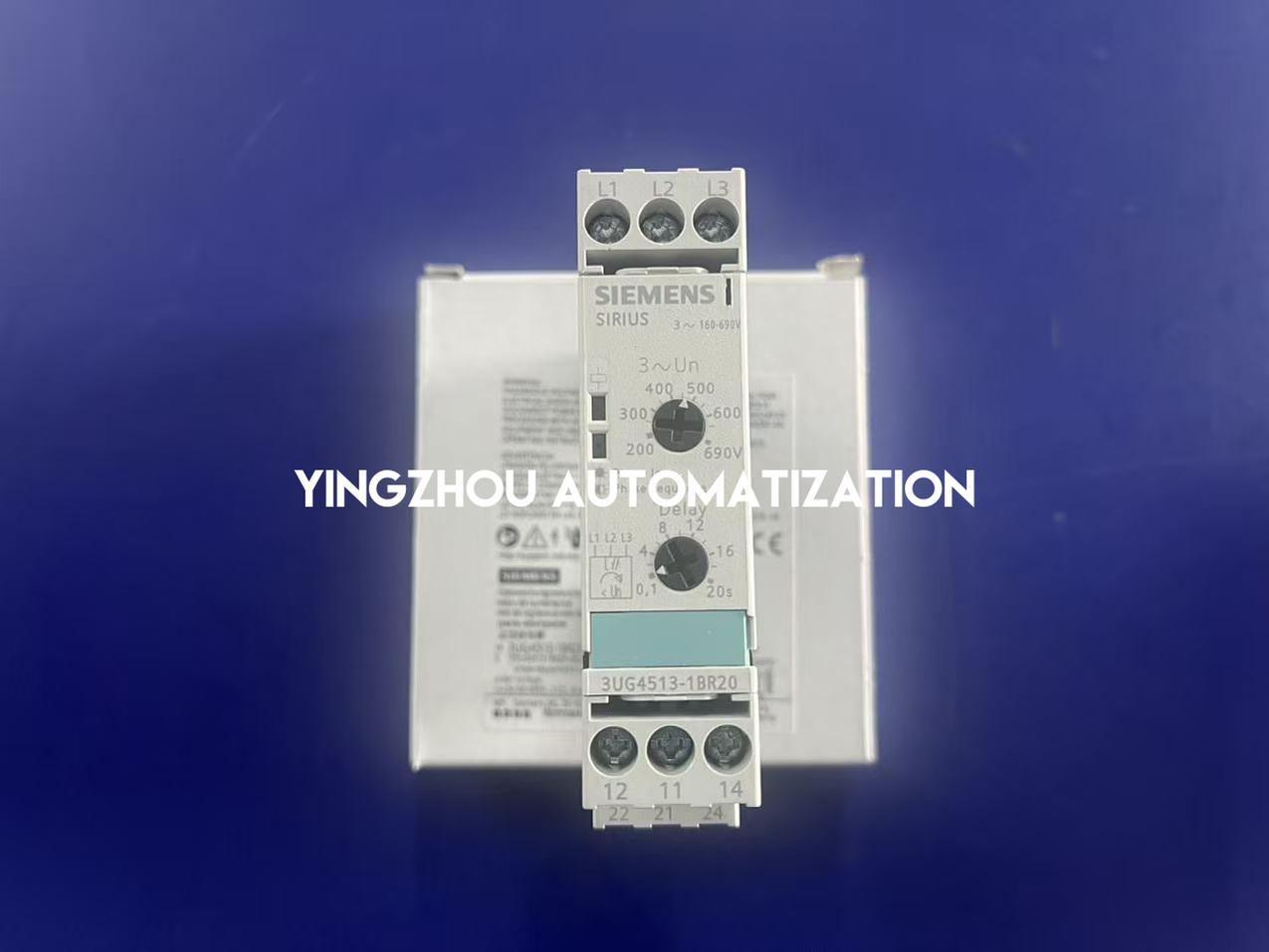

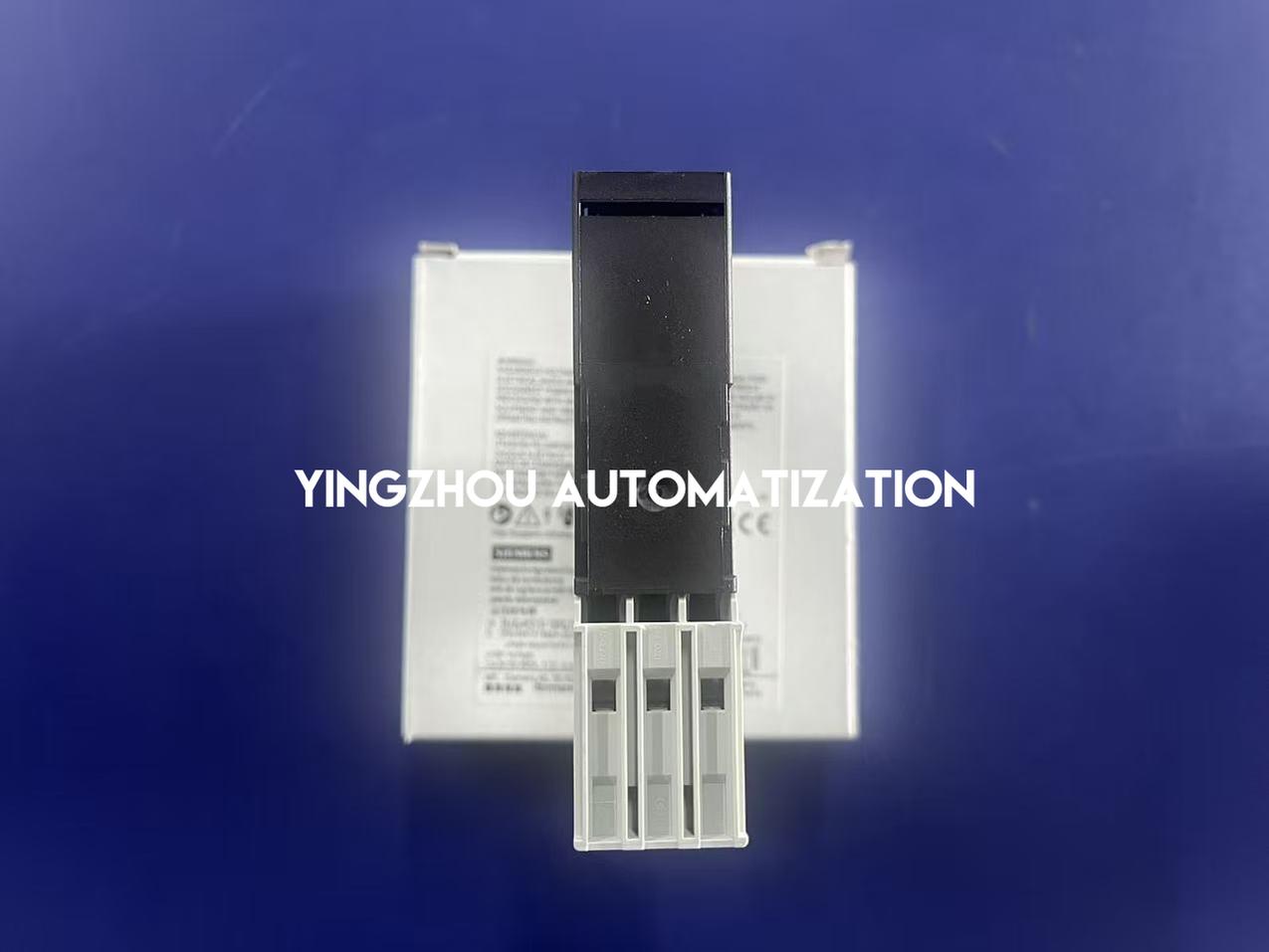

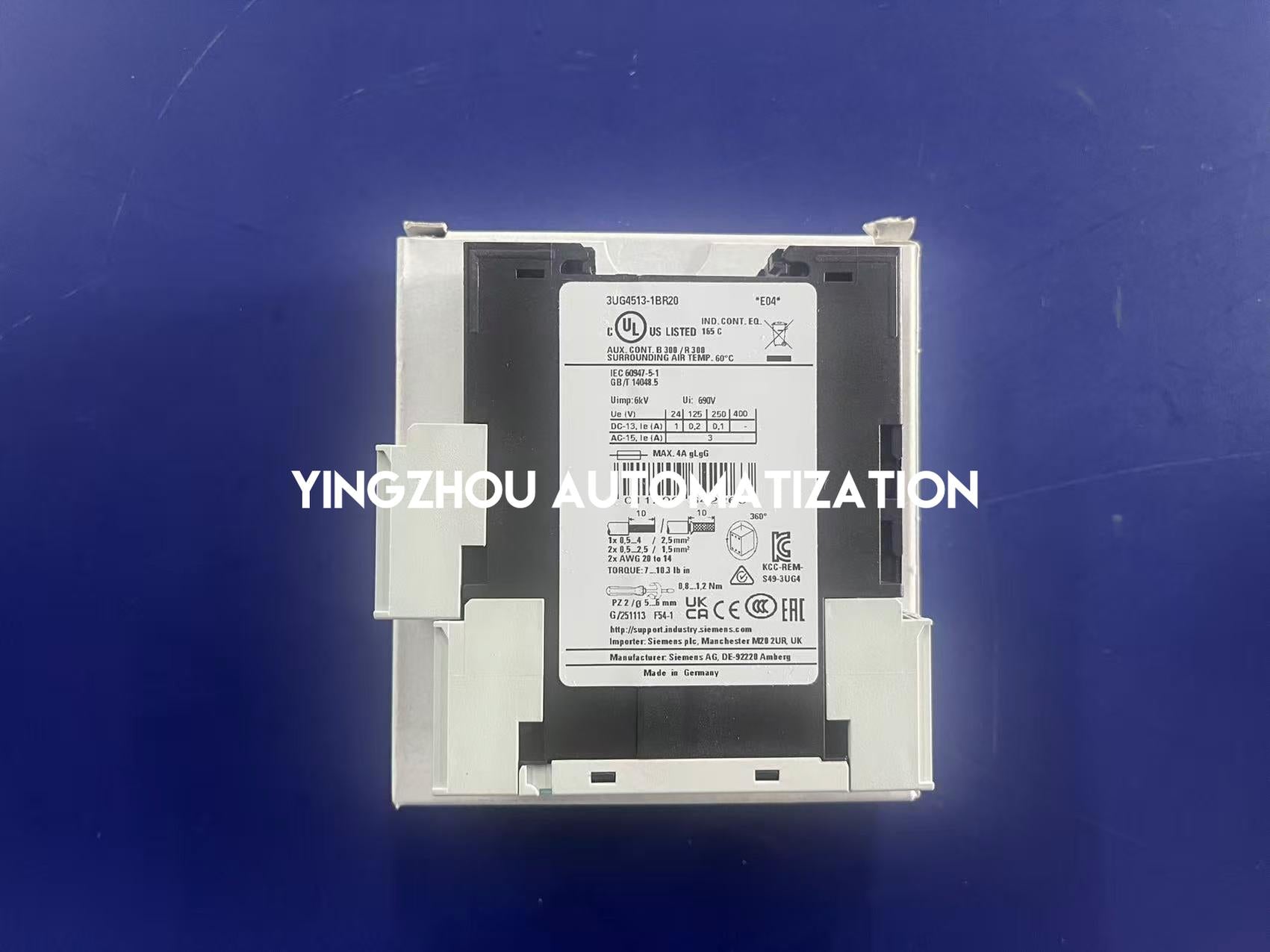

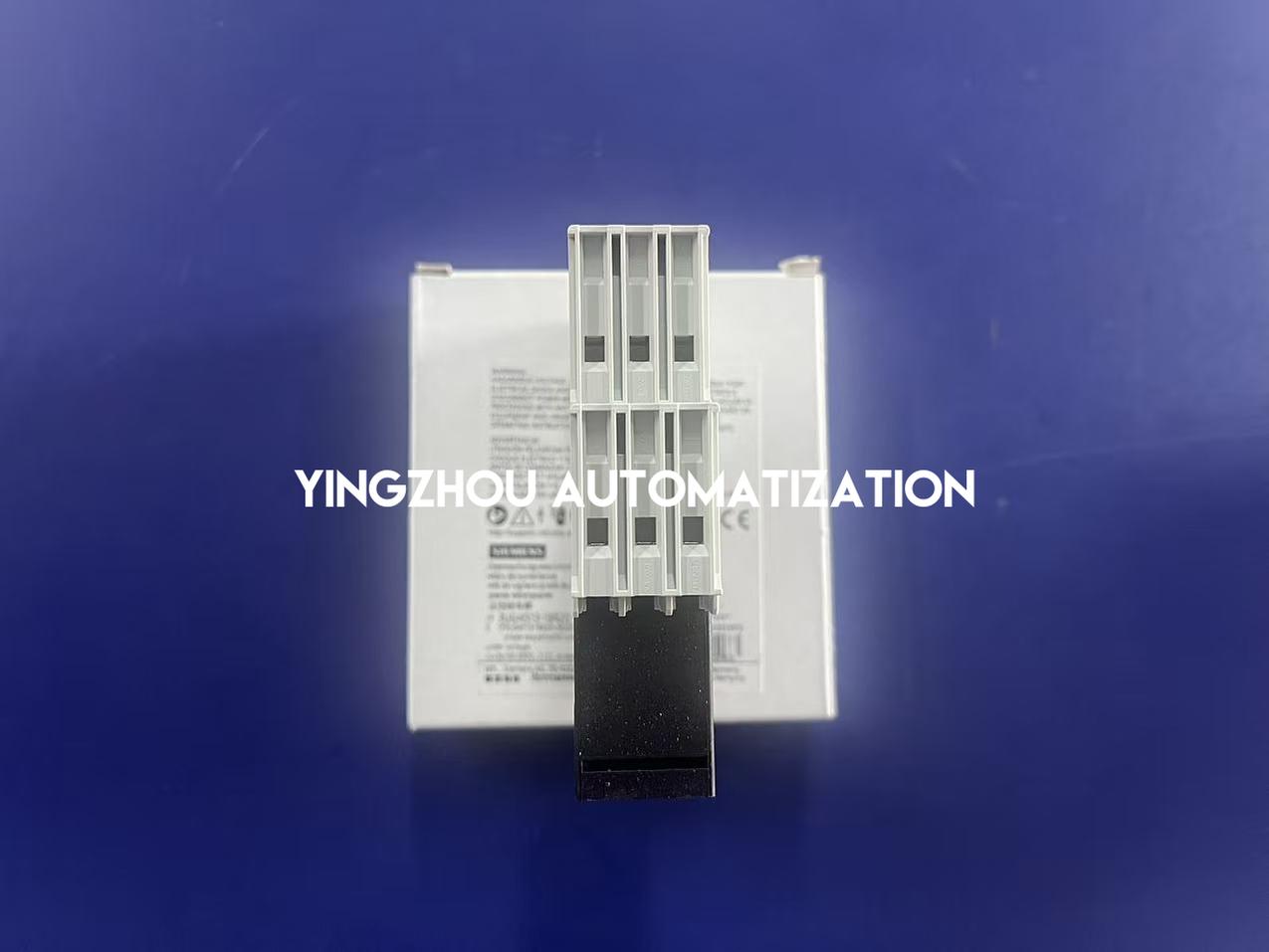

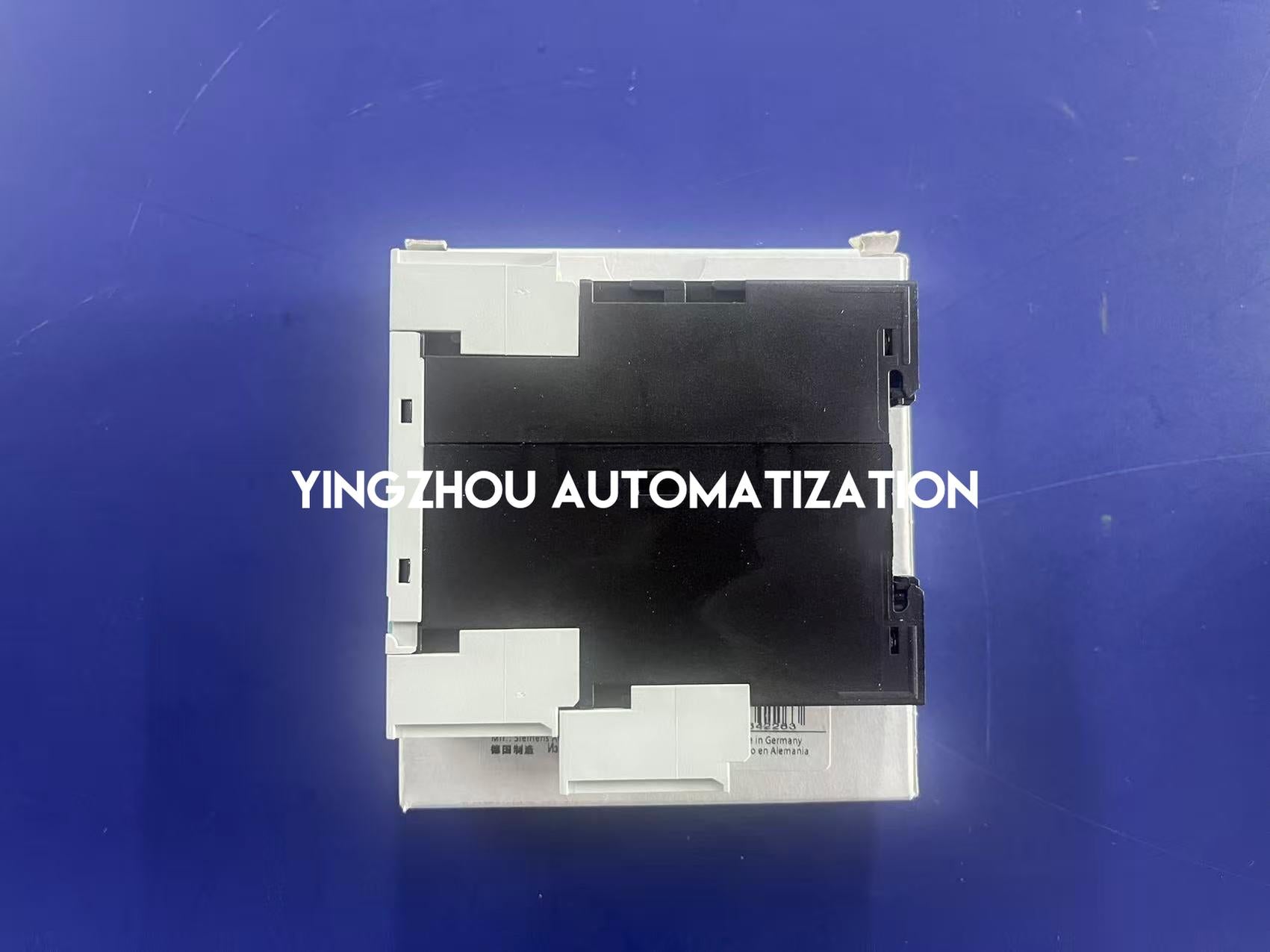

  • Echte Produktfotografie — Physisches Gerät und Verpackung mit der Kennzeichnung 3UG4513-1BR20.

Echte Produktverifikation

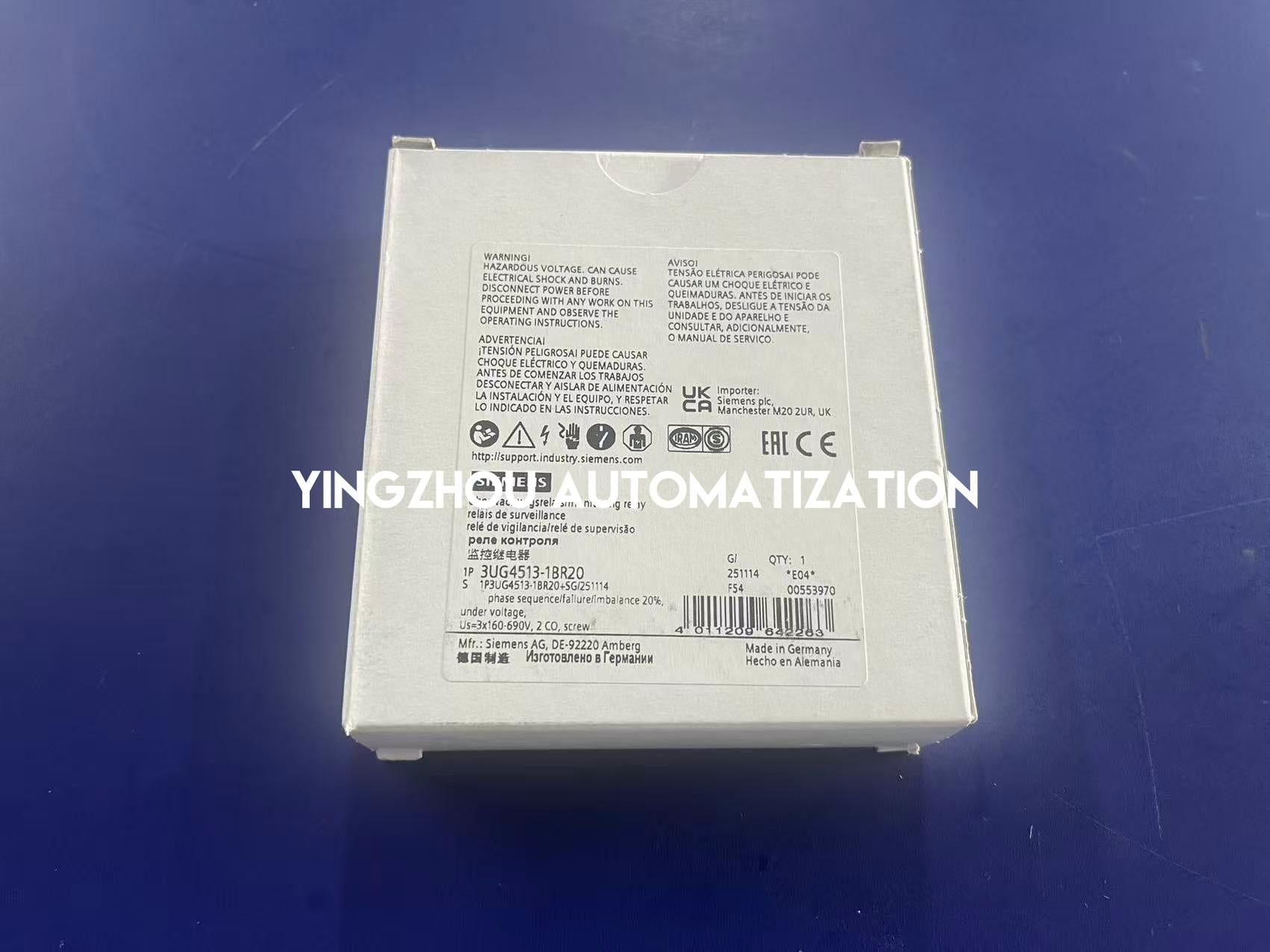

✓ Echte Siemens Produkt- und Verpackungsfotos bereitgestellt
✓ Katalognummer auf der Verpackung: 3UG4513-1BR20
✓ Katalognummer des physischen Geräts: 3UG4513-1BR20
✓ Katalognummern auf Verpackung und Gerät stimmen überein
✓ Produktfamilienkennzeichnung: Siemens SIRIUS
✓ Dreiphasen-Überwachungsspannung: 160–690 V AC
✓ Überwachungsfunktionen: Phasenfehler, Phasenfolge, Ungleichheit und Unterspannung
✓ Relaisausgang: 2 Wechslerkontakte
✓ Frontplattenverzögerungseinstellung sichtbar
✓ Herkunftsland auf der Verpackung: Made in Germany
✓ Verpackungsmenge: 1 Stück
✓ Überprüfen Sie vor der Installation die überwachte Leitungsspannung, die Verdrahtung und die Anforderungen an die Relaiskontakte

Auf Lager & bestellbar

Siemens 3UG4513-1BR20 ist laut den bereitgestellten Bestandsinformationen auf Lager gekennzeichnet. Dieses SIRIUS Überwachungsrelais bietet dreiphasige Versorgungsüberwachung mit Phasenfehler-, Phasenfolge-, Ungleichheits- und Unterspannungsfunktionen im Bereich von 160–690 V AC. Echte Produkt- und Verpackungsfotos unterstützen die genaue Modellerkennung. Der Hersteller hat den Auslauf des Produkts angekündigt, daher sollten Käufer, die diese spezifische Teilenummer benötigen, die verfügbaren Mengen und ihre Systemanforderungen vor der Bestellung bestätigen.

AUF LAGER

Siemens 3UG4513-1BR20

Kontaktieren Sie uns für die Bestätigung des genauen Modells, verfügbare Mengen, Großhandelspreise und die Beschaffung von Komponenten für die industrielle Automatisierung. Bitte bestätigen Sie den dreiphasigen Überwachungsbereich von 160–690 V, die erforderlichen Funktionen, Ausgangskontakte und Installations Anforderungen vor der Bestellung.
