Siemens 3RV6011-1GA15 SIRIUS Motor-Schutzschalter 4,5-6,3A
Siemens 3RV6011-1GA15 SIRIUS Motor-Schutzschalter 4,5-6,3A
Verfügbarkeit für Abholungen konnte nicht geladen werden
Siemens 3RV6011-1GA15 SIRIUS Motorleistungsschalter
| Spezifikation | Verifizierte Produktdaten |
|---|---|
| Hersteller | Siemens |
| Katalognummer | 3RV6011-1GA15 |
| Produktfamilie | SIRIUS |
| Produktserie | 3RV6 |
| Produkttyp | Motorleistungsschalter |
| Rahmengröße | S00 |
| Nennbetriebsstrom | 6,3 A |
| Einstellbarer Überlaststrom | 4,5–6,3 A |
| Kurzschlussauslöse | 82 A |
| Auslöseklasse | KLASSE 10 |
| Hauptstromkreis | 3-polig |
| Hilfskontakte | 1 NO + 1 NC |
| Anordnung der Hilfsschalter | Quer |
| Nennausgangsspannung | Bis zu 690 V AC |
| Nennisolationsspannung | 690 V |
| Nennstoßfestigkeit | 6 kV |
| Nennleistung des Motors bei AC-3 und 400 V | 2,2 kW |
| Kurzschlussabschaltvermögen Icu bei 400 V | 100 kA |
| Kurzschlussabschaltvermögen Ics bei 400 V | 100 kA |
| Überlastschutz | Ja |
| Kurzschlusschutz | Ja |
| Anschluss des Hauptstromkreises | Schraubanschluss |
| Anschluss des Hilfsstromkreises | Schraubanschluss |
| Schutzart | IP20 (Frontseite und Anschlüsse) |
| Montage | 35-mm-DIN-Schiene / Schraubmontage |
| Abmessungen (H × B × T) | 97 × 45 × 97 mm |
| Betriebsumgebungstemperatur | −20°C bis +60°C |
| Herstellungsland | China (Verpackungsmarkierung) |
Produktübersicht

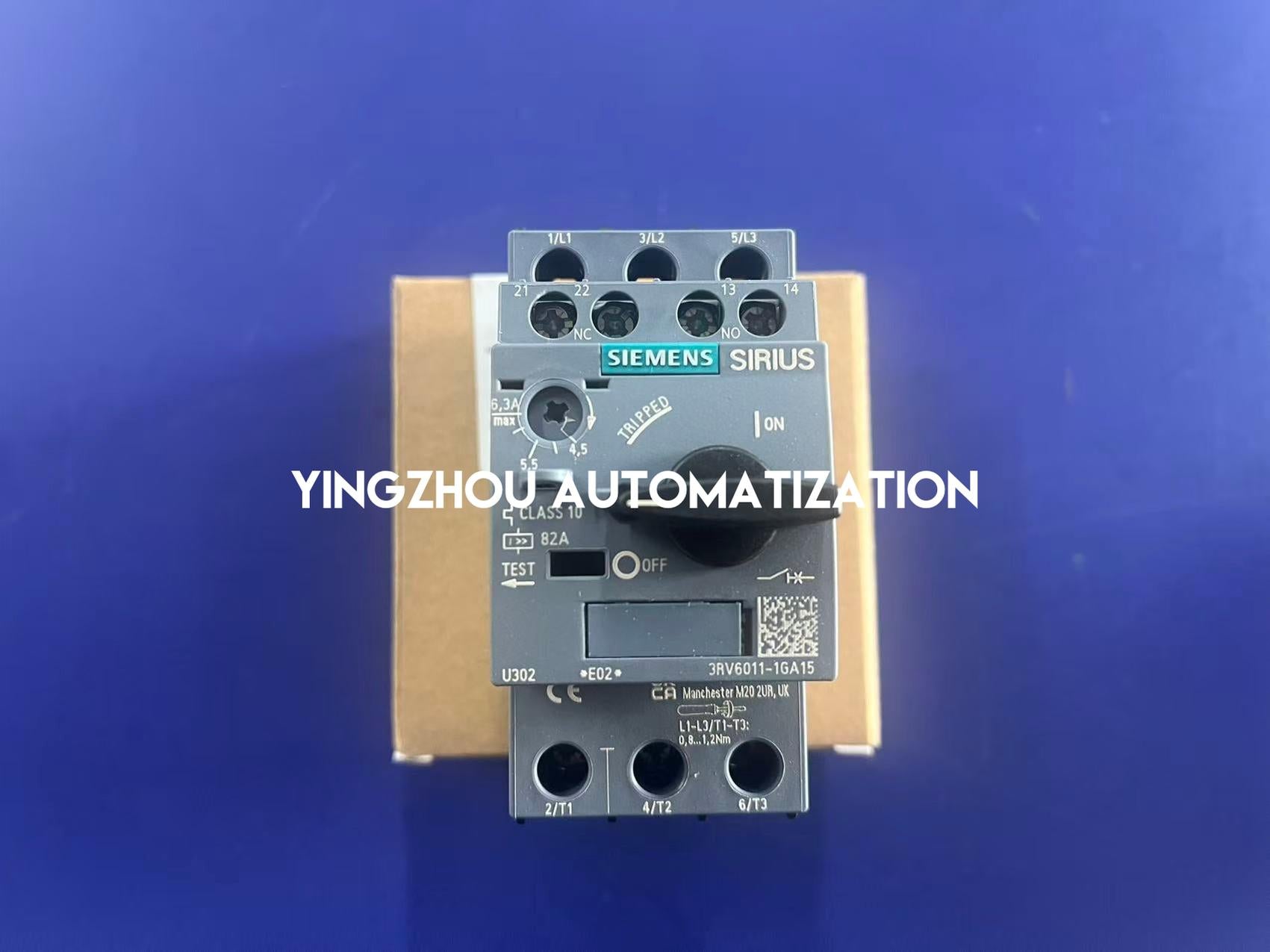

Der Siemens 3RV6011-1GA15 ist ein SIRIUS 3RV6 Motorleistungsschalter, der für den Überlast- und Kurzschlusschutz in industriellen Motorsteuerungsanwendungen entwickelt wurde. Dieser dreipolige Leistungsschalter verfügt über einen einstellbaren thermischen Überlaststrombereich von 4,5–6,3 A, eine feste magnetische Kurzschlussauslösung bei 82 A und eine Überlastauslösecharakteristik der KLASSE 10. Er verfügt über einen quer angeordneten Hilfsschalter mit einem Öffnerkontakt (1 NO) und einem Schließerkontakt (1 NC), der eine elektrische Status Anzeige und die Integration in entsprechend ausgelegte industrielle Steuerkreise ermöglicht. Das Gerät unterstützt die Standardmontage auf einer 35-mm-DIN-Schiene oder die Schraubmontage, Schraubanschlüsse für Haupt- und Hilfsstromkreise sowie ein kompaktes S00-Gehäuse mit einer Breite von 45 mm. Gemäß den Siemens-Produktdaten beträgt die Nennleistung des Motors 2,2 kW bei 400 V AC unter AC-3-Bedingungen, und das Kurzschlussabschaltvermögen Icu beträgt 100 kA bei 400 V AC. Echte Produktfotos zeigen das physische Gerät und die Siemens-Verpackung mit der Markierung 3RV6011-1GA15, was eine genaue Modell Identifizierung vor der Bestellung ermöglicht.
Wichtigste Produkteigenschaften
- Siemens SIRIUS Motorleistungsschutz — Motorleistungsschalter für industrielle Motorzweige.
- Einstellbarer thermischer Auslöser bei 4,5–6,3 A — Ermöglicht die Einstellung auf den erforderlichen Motorleistungsschutzstrom.
- Magnetische Kurzschlussauslösung bei 82 A — Sofortige Kurzschlussauslösung.
- Überlastschutz der KLASSE 10 — Thermische Überlastauslösecharakteristik für Motoranwendungen.
- Dreipoliger Hauptstromkreis — Drei Hauptstrompfade für den Schutz von Motorzweigen.
- Integrierte Hilfskontakte 1 NO + 1 NC — Quer angeordneter Hilfsschalter für Steuer- und Anzeigekreise.
- 100 kA Icu bei 400 V AC — Nennabschaltvermögen unter den von Siemens angegebenen Bedingungen.
- Kompaktes S00-Gehäuse — 45 mm breites Leistungsschalterdesign.
- Schraubanschluss — Elektrische Anschlüsse für Haupt- und Hilfsstromkreise.
- 35-mm-DIN-Schiene — Unterstützt die Installation in industriellen Schaltschränken.
- IP20-Schutzart — Schutzart für Frontseite und Anschlüsse.

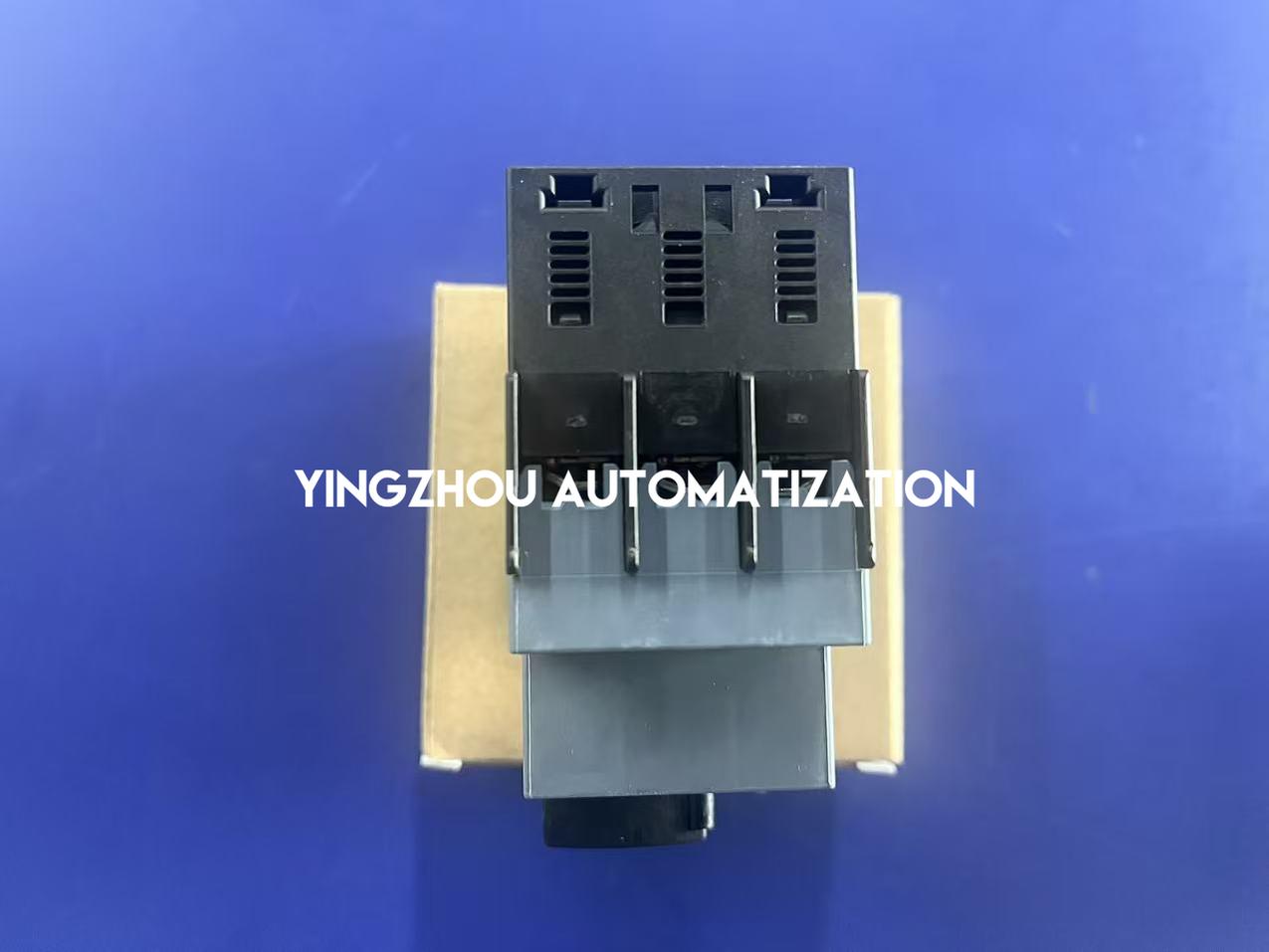

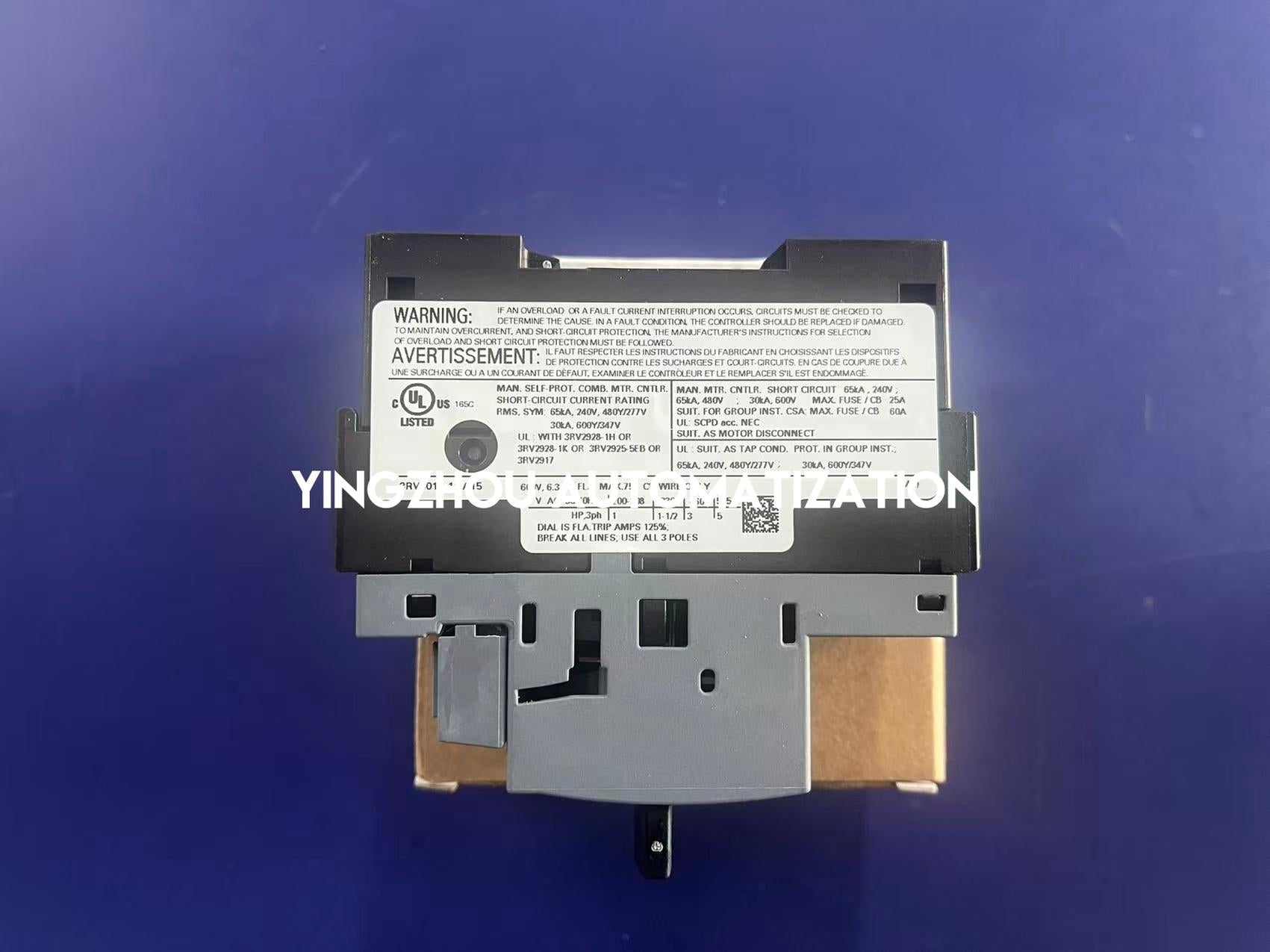

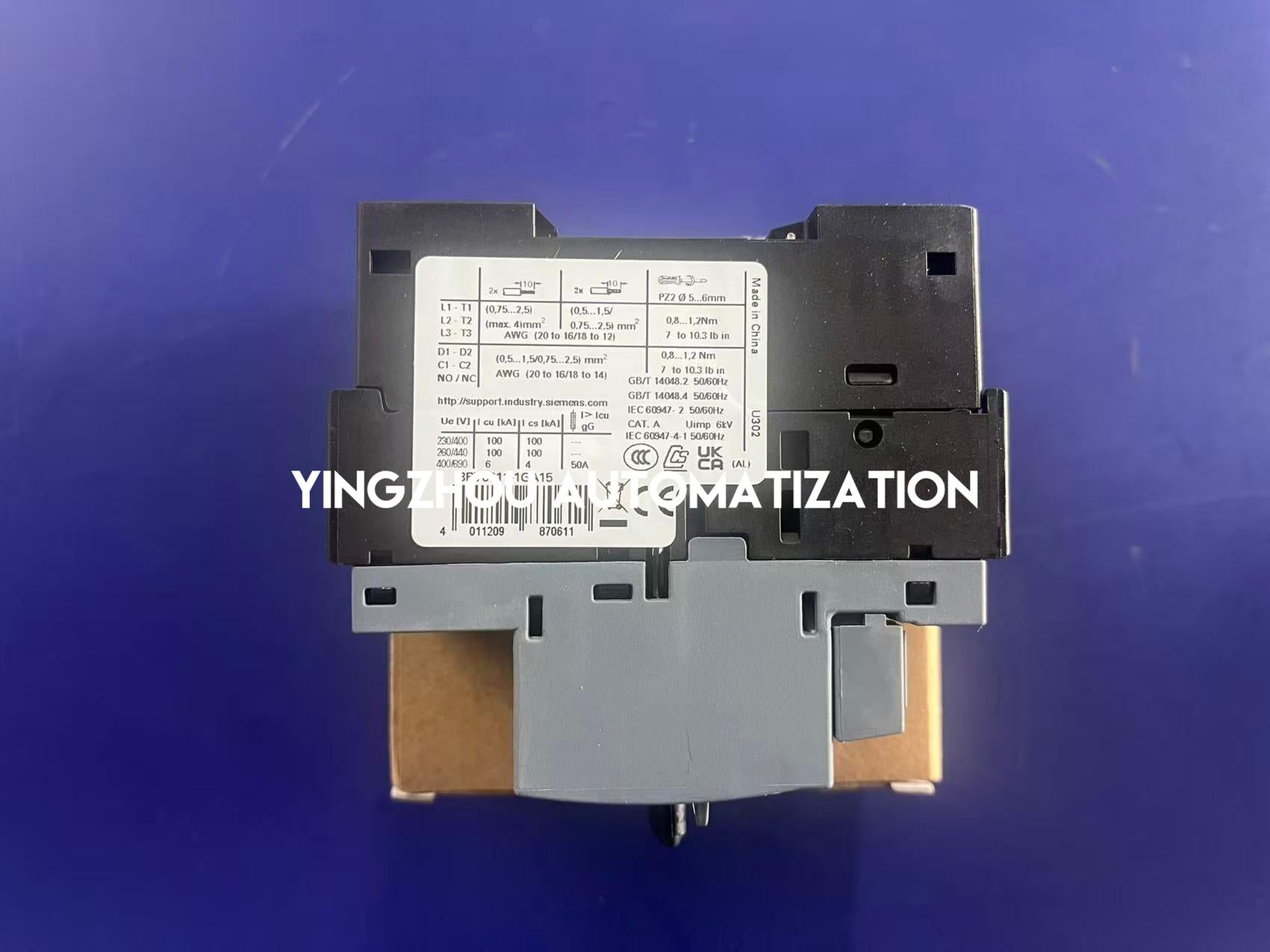

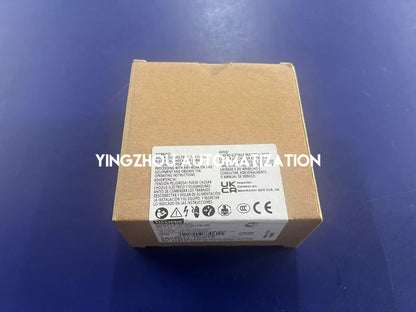

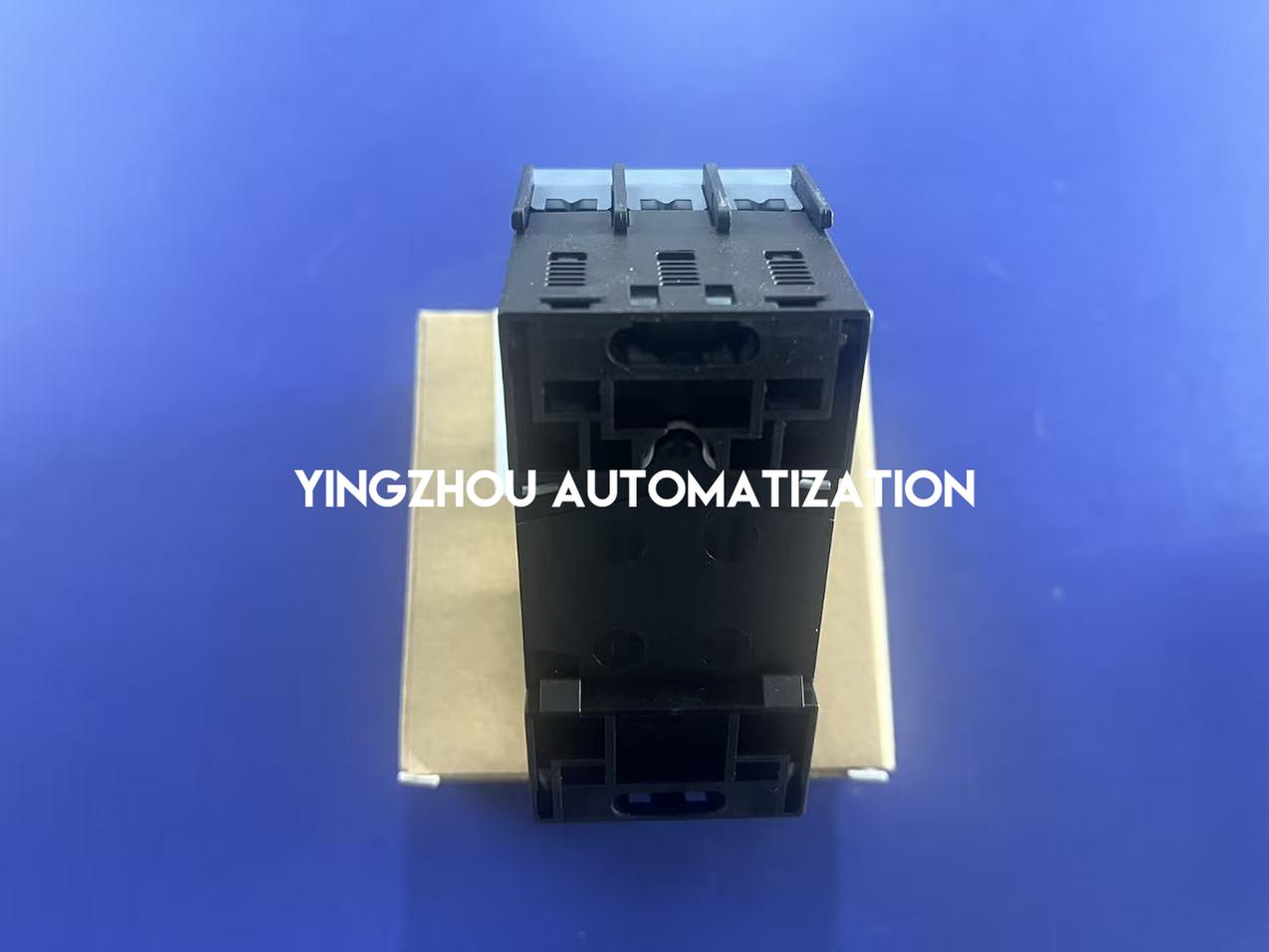

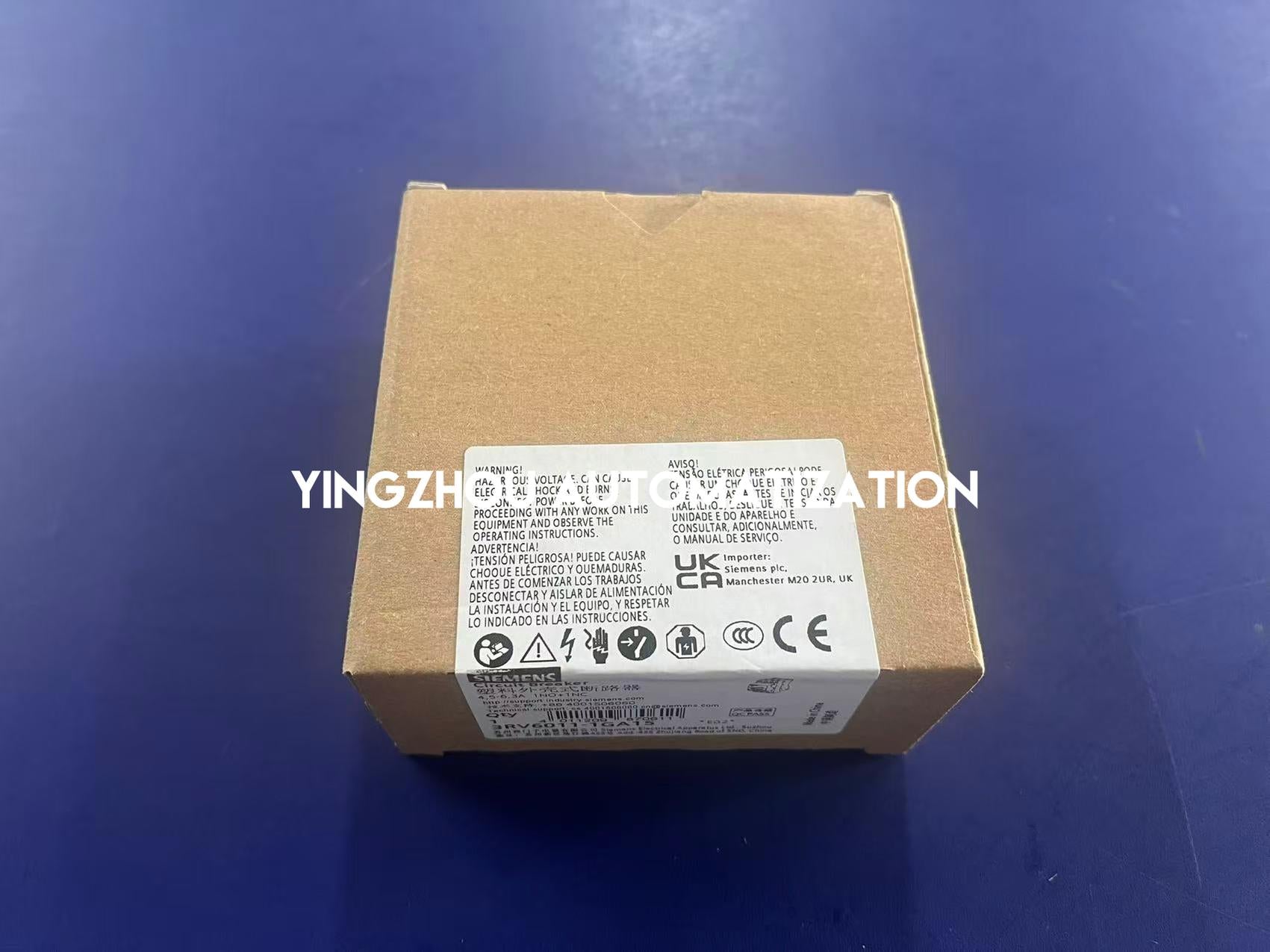

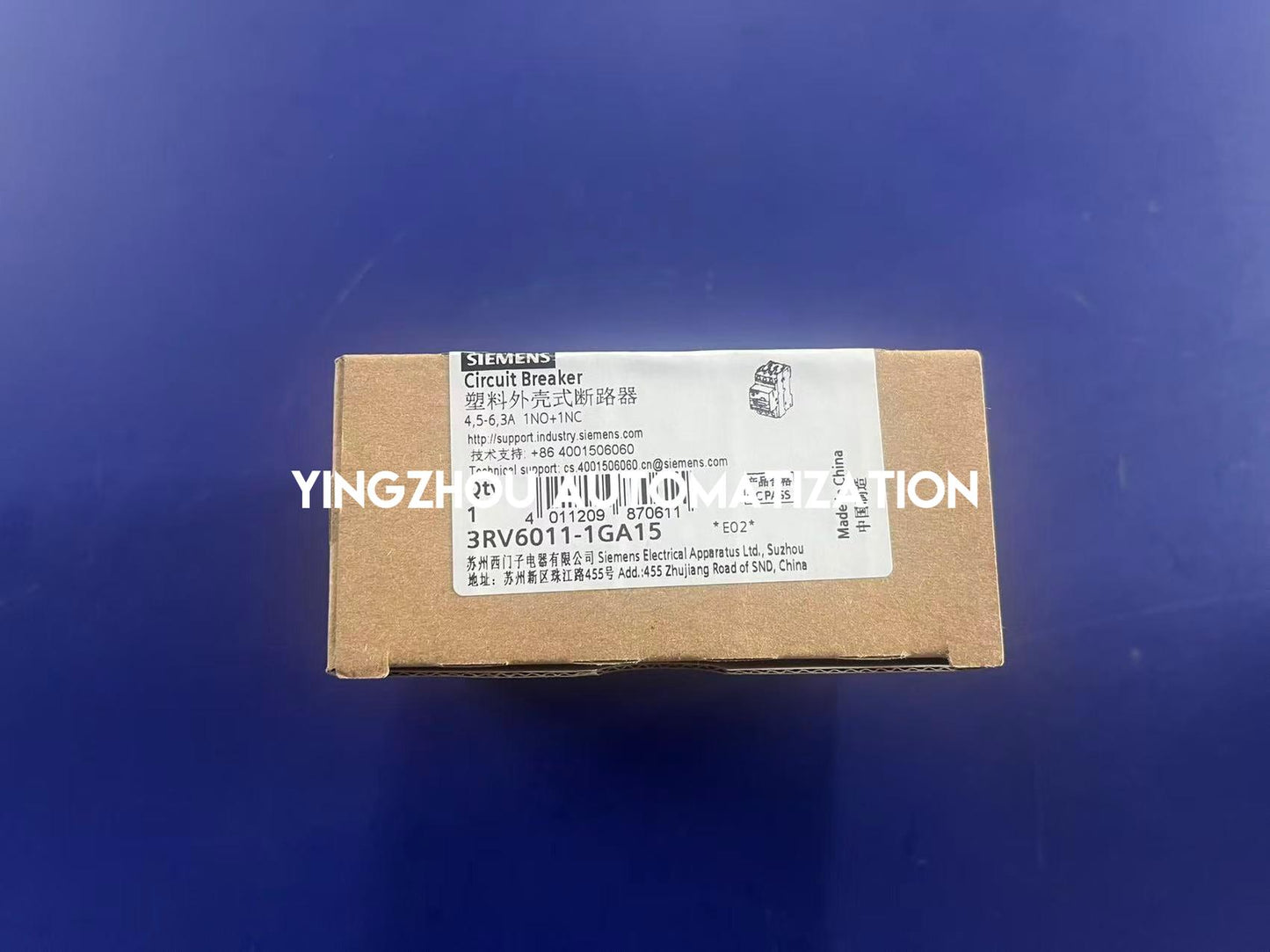

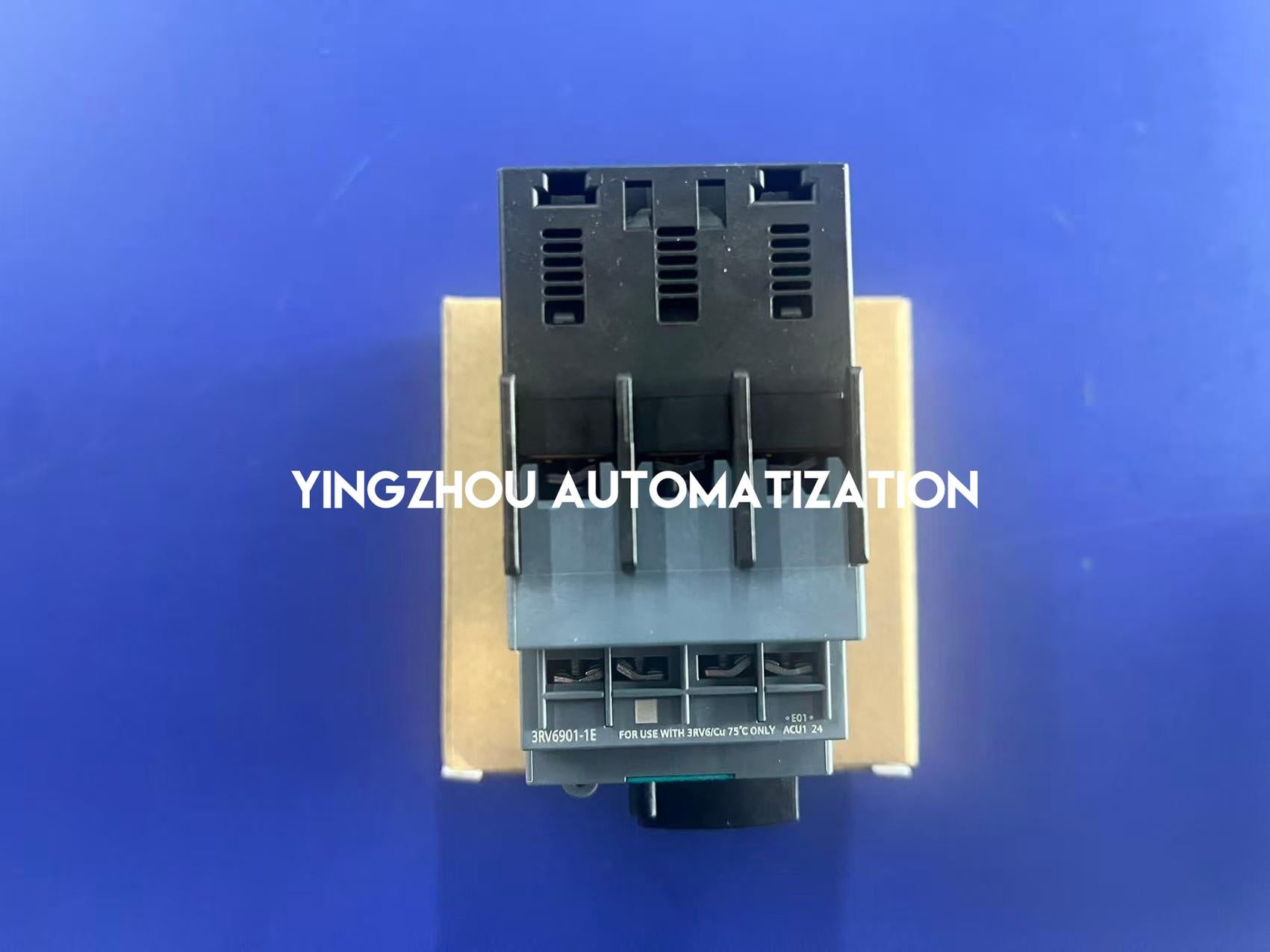

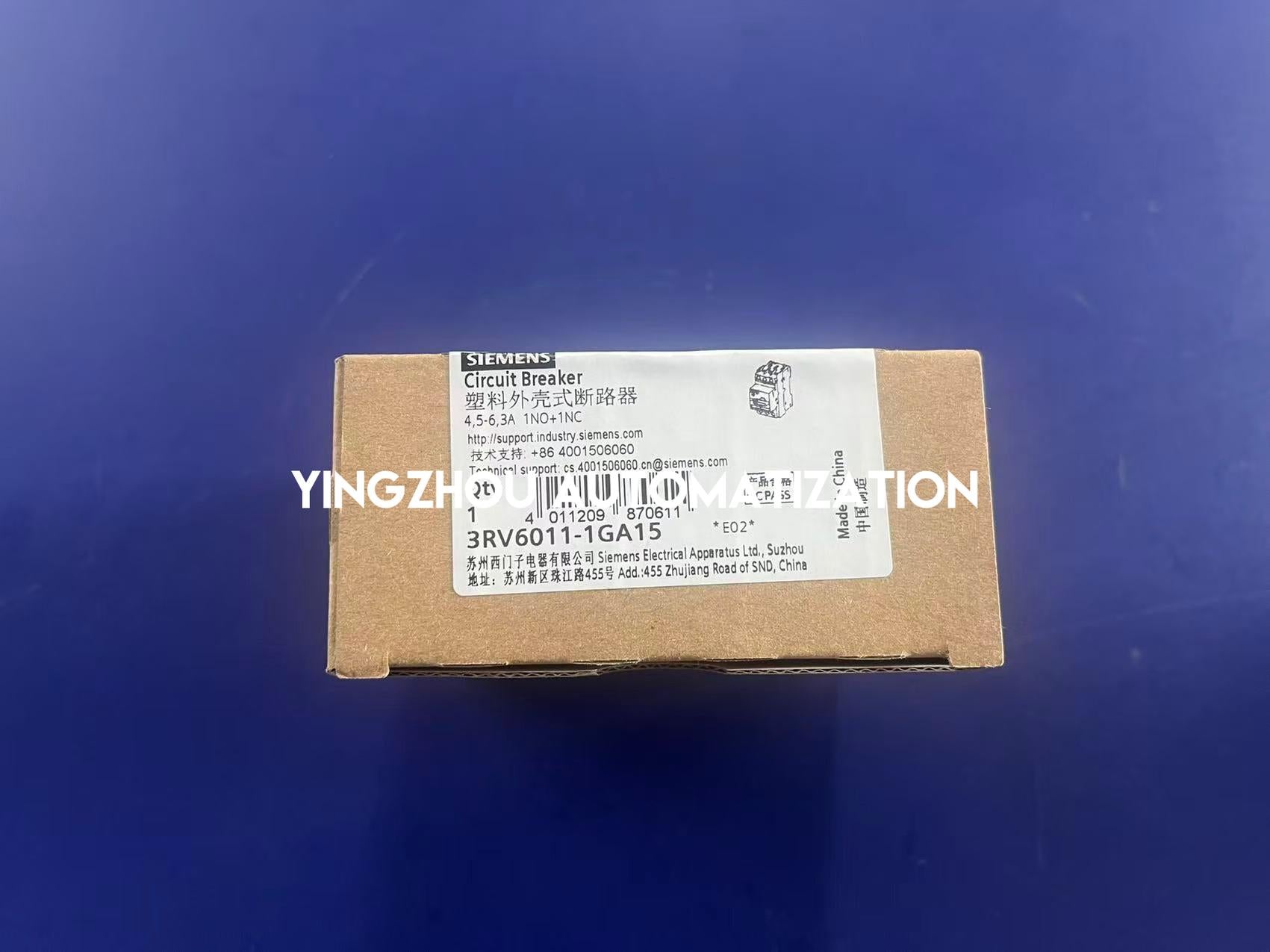

- Echte Produktfotografie — Die Markierungen auf der Verpackung und dem physischen Gerätemodell entsprechen 3RV6011-1GA15.
Echte Produktverifizierung
Auf Lager & bestellbar
Siemens 3RV6011-1GA15 ist gemäß den bereitgestellten Lagerinformationen auf Lager markiert. Dieser SIRIUS Motorleistungsschalter verfügt über einen einstellbaren thermischen Überlastauslöser bei 4,5–6,3 A, eine 82 A magnetische Kurzschlussauslösung, eine Auslösecharakteristik der KLASSE 10 und 1 NO + 1 NC Hilfskontakte. Echte Produkt- und Verpackungsfotos sind zur genauen Modellbestätigung verfügbar. Für industrielle Wartung, Schaltschrankbau, den Kauf von Motorsteuersystemen oder die Mischmodellbeschaffung bestätigen Sie bitte vor der Bestellung die genaue Modellnummer, den erforderlichen Stromstufeneinstellung, die Menge und die Versand Vereinbarungen.
Siemens 3RV6011-1GA15
Kontaktieren Sie uns für eine genaue Modellbestätigung, verfügbare Mengen, Großhandelspreise und die Beschaffung von Industrieautomatisierungskomponenten. Bestätigen Sie vor der Bestellung die Überlasteinstellung von 4,5–6,3 A, die KLASSE 10-Charakteristik, die 3-polige Konfiguration und die integrierten 1 NO + 1 NC Hilfskontakte.
