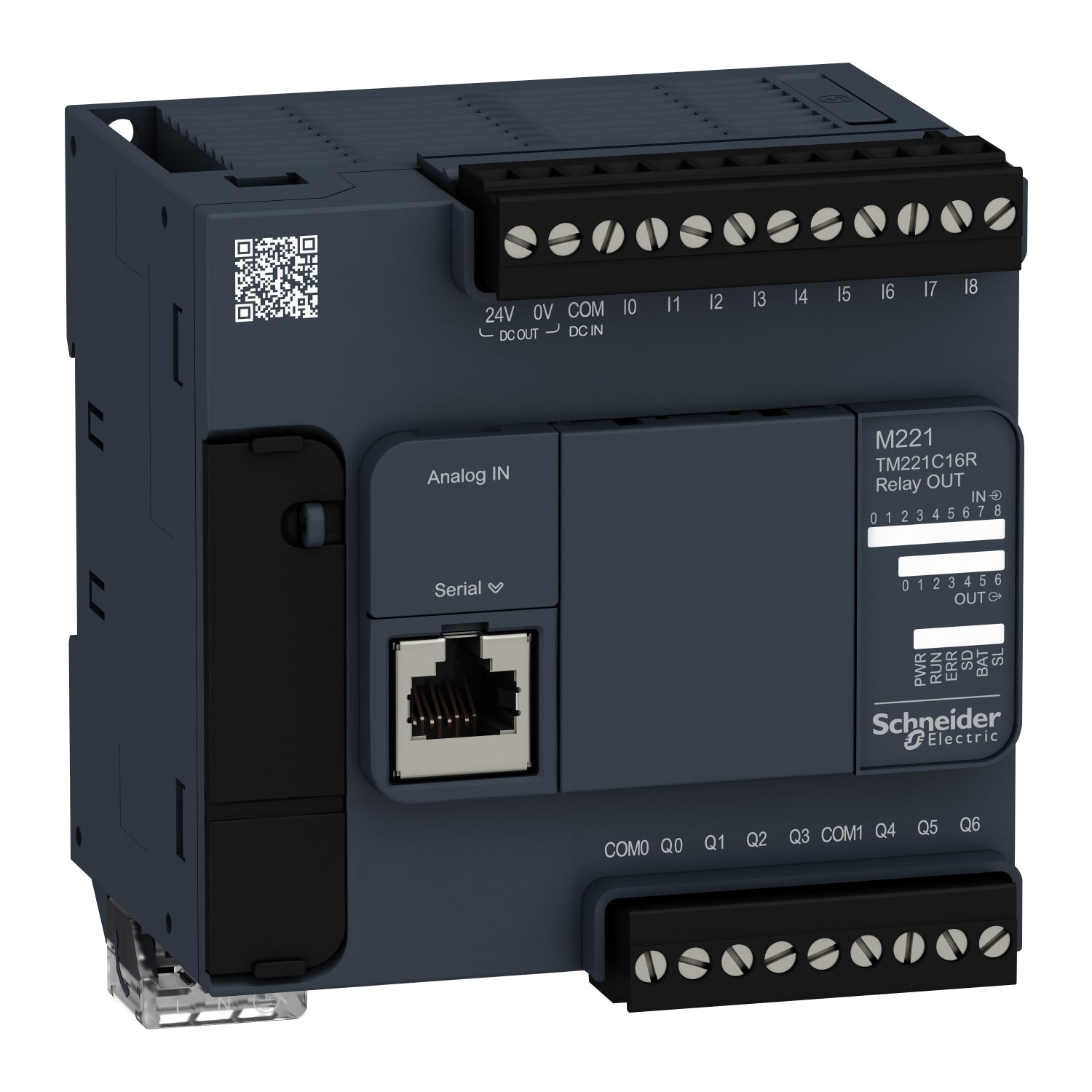

Schneider TM221C16R Modicon M221 16-E/A-SPS-Logiksteuerung
9 digitale Eingänge | 2 analoge Eingänge | 7 Relaisausgänge | 100–240 V AC | seriell
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
TM221C16R |
| Produktreihe |
Modicon M221 |
| Produkttyp |
SPS-Logiksteuerung |
| Anzahl digitaler E/A |
16 (9 DI + 7 Relais-DO) |
| Anzahl digitaler Eingänge |
9 |
| Schnelleingänge |
4 (I0, I1, I6, I7) |
| Spannung der digitalen Eingänge |
24 V DC |
| Logik der digitalen Eingänge |
Sink- oder Quellspannung (positiv/negativ) |
| Typ der digitalen Eingänge |
IEC 61131-2 Typ 1 |
| Anzahl analoger Eingänge |
2 unabhängige analoge Eingänge |
| Messbereich der analogen Eingänge |
0–10 V DC |
| Auflösung der analogen Eingänge |
10 Bit |
| Eingangsimpedanz der analogen Eingänge |
100 kΩ |
| Anzahl der Relaisausgänge |
7 |
| Relaiskontakttyp |
Schließer (NO) |
| Ausgangsspannung der Relais |
5–125 V DC / 5–250 V AC |
| Ausgangsstrom der Relais |
2 A pro Ausgang; beachten Sie Lastkategorie und gemeinsame Anschlüsse |
| Maximaler Strom pro gemeinsamem Anschluss |
6 A an COM1; 7 A an COM0 |
| Nennspannung |
100–240 V AC |
| Spannungsbereich |
85–264 V AC |
| Netzfrequenz |
50/60 Hz |
| Leistungsaufnahme ohne Erweiterung |
maximal 31 VA |
| Leistungsaufnahme bei maximaler Erweiterung |
maximal 46 VA |
| Integrierte Sensor-Stromversorgung |
24 V DC, 250 mA |
| Ethernet-Schnittstelle |
Nicht integriert (TM221C16R-Ausführung ohne Ethernet) |
| Serieller Port 1 |
RJ45 RS485, nicht galvanisch getrennt |
| Serieller Port 2 |
RJ45 RS232/RS485, nicht galvanisch getrennt |
| Serielles Kommunikationsprotokoll |
Modbus RTU/ASCII Master/Slave; SoMachine-Netzwerk |
| USB-Programmierport |
USB 2.0 Mini-B |
| Echtzeituhr |
Integriert; Abweichung ≤30 Sekunden/Monat bei 25°C |
| Anwendungs- und Datenspeicher |
256 kB RAM für Benutzeranwendung/Daten; 10.000 Befehle |
| Optionaler Speicher |
Unterstützung für 2-GB-SD-Karte (optional) |
| Batterie-Backup |
1 Jahr bei 25°C bei Stromausfall |
| E/A-Erweiterung |
TM3-Module: bis zu 4 lokal / 11 remote, abhängig von der Architektur |
| Montage |
35-mm-Hutschiene (TH35-7.5/TH35-15) oder Frontplatte mit Montagesatz |
| Schutzart |
IP20 mit angebrachtem Schutzdeckel |
| Betriebstemperatur |
−10 bis +55°C horizontal; −10 bis +35°C vertikal |
| Abmessungen |
95 × 90 × 70 mm (B × H × T) |
| Nettogewicht |
0,346 kg |
| EAN |
3606480648694 |
Produktübersicht
Die Schneider Electric TM221C16R ist eine
Modicon M221 SPS-Logiksteuerung mit
16 digitalen E/A-Punkten (9 digitalen Eingängen und
7 Schließer-Relaisausgängen) sowie
2 separaten 0–10 V analogen Eingängen.
Sie wird mit einer 100–240 V AC-Stromversorgung betrieben, verfügt über zwei nicht galvanisch getrennte
serielle Kommunikationsports (RS485 und RS232/RS485)
und bietet einen USB Mini-B-Programmierport.
Die Steuerung unterstützt außerdem kompatible Modicon TM3-E/A-Erweiterungen,
eine integrierte Echtzeituhr und herausnehmbare E/A-Schraubklemmen.
Die TM221C16R verfügt über keine integrierte Ethernet-Schnittstelle;
die Ethernet-ausgestattete TM221CE16R ist ein anderes, genau definiertes Modell.
Überprüfen Sie vor der Bestellung die erforderliche Stromversorgung, die Last der Relaisausgänge, die serielle Konfiguration und
die Kompatibilität der Erweiterungsmodule.
Wichtigste Produkteigenschaften
-
16 digitale E/A, bestehend aus 9 × 24 V DC digitalen Eingängen und 7 Schließer-Relaisausgängen
-
2 unabhängige 0–10 V analoge Eingänge mit 10-Bit-Auflösung, getrennt von den 16 digitalen E/A-Punkten
-
Nennspannung von 100–240 V AC bei 50/60 Hz, mit maximal 31 VA Leistungsaufnahme ohne Erweiterung
-
7 Relaisausgänge mit 2 A pro Ausgang, abhängig von Lastkategorie und COM-Anschlussgrenzen
-
Zwei integrierte serielle Ports: RJ45 RS485 (SL1) und RJ45 RS232/RS485 (SL2); unterstützt Modbus RTU/ASCII
-
USB Mini-B und Echtzeituhr für Programmierverbindung und Zeiterfassung der Steuerung
-
Unterstützung für Modicon TM3-Erweiterungen für kompatible lokale oder remote E/A-Architekturen; kein integriertes Ethernet
Auf Lager & bestellbereit
Die Schneider Electric TM221C16R ist derzeit auf Lager.
Prüfen Sie vor der Bestellung die genaue Modellbezeichnung TM221C16R, die erforderliche AC-Stromversorgung,
die seriellen Kommunikationsschnittstellen und die Verdrahtung der Relaisausgänge.
