Schneider SR3B261FU Zelio Logic 26 I/O modulares Smart-Relais
16 AC-Eingänge | 10 Relaisausgänge | 100–240 V AC | Uhr & Anzeige
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Exaktes Modell |
SR3B261FU |
| Produktreihe |
Zelio Logic SR3 |
| Produkttyp |
Modulares Smart-Relais / Programmierbares Logik-Relais |
| Gesamte digitale E/A |
26 (16 Eingänge + 10 Relaisausgänge) |
| Anzahl der digitalen Eingänge |
16 |
| Spannung der diskreten Eingänge |
100–240 V AC |
| Strom der diskreten Eingänge |
0,6 mA |
| Impedanz der diskreten Eingänge |
350 kΩ |
| Anzahl der analogen Eingänge |
0 |
| Anzahl der Relaisausgänge |
10 |
| Ausgangskontakttyp |
Normalerweise offen (NO) |
| Thermischer Strom der Relaisausgänge |
8 Ausgänge: 8 A; 2 Ausgänge: 5 A (Lastkategorie beachten) |
| Spannungsbereich der Relaisausgänge |
5–30 V DC / 24–250 V AC |
| Nennausgangsspannung |
100–240 V AC |
| Spannungsbereich der Stromversorgung |
85–264 V AC |
| Frequenz der Stromversorgung |
50/60 Hz |
| Leistungsaufnahme |
12 VA ohne Erweiterung; 17 VA mit Erweiterungen |
| Strom der Stromversorgung |
100 mA bei 100 V AC / 50 mA bei 240 V AC (ohne Erweiterung) |
| Lokale Anzeige |
Ja |
| Integrierte Uhr |
Ja |
| Uhrabweichung |
6 Sekunden/Monat bei 25°C; 12 Minuten/Jahr bei 0–55°C |
| Programmiersprachen |
Leiterdiagramm / Funktionsblockdiagramm (FBD) |
| Kapazität des Leiterprogramms |
Bis zu 240 Steuerungszeilen |
| Kapazität des FBD-Programms |
Bis zu 500 Steuerungszeilen |
| Zykluszeit |
6–90 ms |
| Backupzeit |
10 Jahre bei 25°C |
| Diskrete E/A-Erweiterung |
Unterstützt mit kompatiblen SR3XT-AC-Versorgungsvarianten; genauen Erweiterungsmodell prüfen |
| Anschlussart |
Schraubenklemmen |
| Anzugsdrehmoment |
0,5 N·m |
| Montage |
35-mm-Hutschiene / Schraubbefestigung mit ausklappbaren Laschen |
| Schutzart |
IP20 (Klemmenblock) / IP40 (Frontblende) |
| Betriebstemperatur |
−20°C bis +55°C; max. +40°C in nicht belüftetem Gehäuse |
| Produktgewicht |
0,40 kg |
| EAN |
3389110550009 |
Produktübersicht
Das Schneider Electric SR3B261FU ist ein
Zelio Logic SR3 modulares Smart-Relais mit
26 digitalen E/A-Punkten: 16 digitalen AC-Eingängen
und 10 normalerweise offenen Relaisausgängen. Es wird mit einer
100–240 V AC Stromversorgung betrieben und verfügt über eine
integrierte Uhr und lokale Anzeige. Seine Relaisausgänge
haben unterschiedliche thermische Stromstufen: 8 Ausgänge mit 8 A
und 2 Ausgänge mit 5 A, abhängig von der Lastkategorie.
Es unterstützt Leiterdiagramm- und FBD-Programmierung sowie
modellspezifische Zelio Logic SR3 E/A-Erweiterungen. Die Installation ist möglich
auf einer 35-mm-Hutschiene oder durch Schraubbefestigung.
Bestätigen Sie vor der Bestellung das genaue Modell, die AC-Eingangsbereitung, die Kontaktbelastung, die Software
Anforderungen und kompatiblen Erweiterungsmodule.
Wichtigste Produkteigenschaften
-
26 digitale E/A einschließlich 16 digitaler AC-Eingänge und 10 normalerweise offenen Relaisausgänge
-
100–240 V AC Nennausgangsspannung mit vom Hersteller angegebenen Versorgungsbegrenzungen von 85–264 V AC
-
Zwei Relaisstromgruppen: 8 Ausgänge mit 8 A und 2 Ausgänge mit 5 A thermischem Strom (lastabhängig)
-
Integrierte Uhr und lokale Anzeige für zeitbasierte Logik und Überwachung am Gerät
-
Leiter- und FBD-Programmierung mit bis zu 240 Leiter- oder 500 FBD-Steuerungszeilen
-
Modulare SR3-Architektur unterstützt vom Hersteller genehmigte Zelio E/A-Erweiterungsmodule
-
35-mm-Hutschiene oder Schraubbefestigung mit Schraubenklemmen, IP20-Klemmenblock und IP40-Frontblenden-Schutz

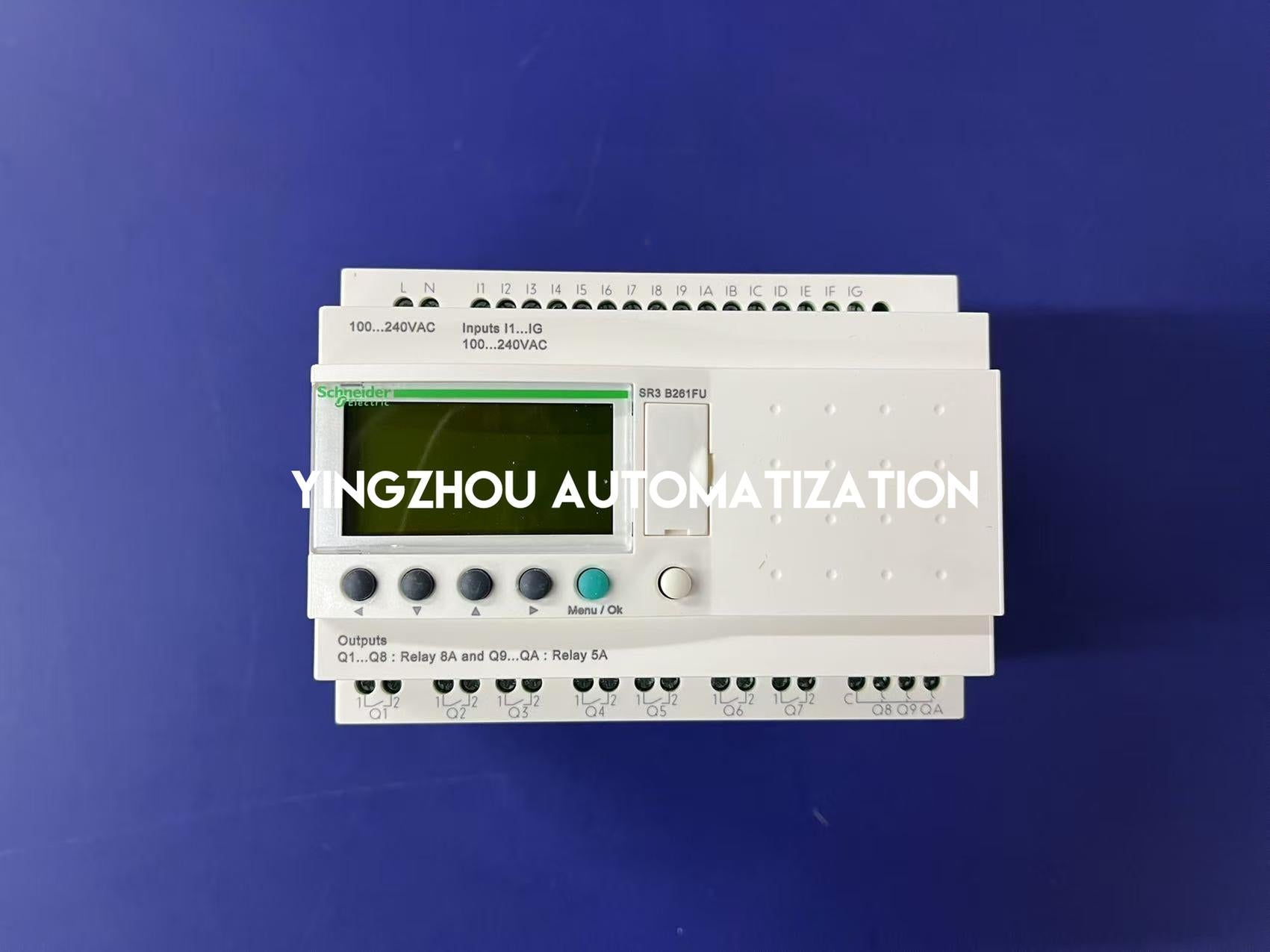

Echte Produktverifikation
✓
Echte Produktfotos
✓

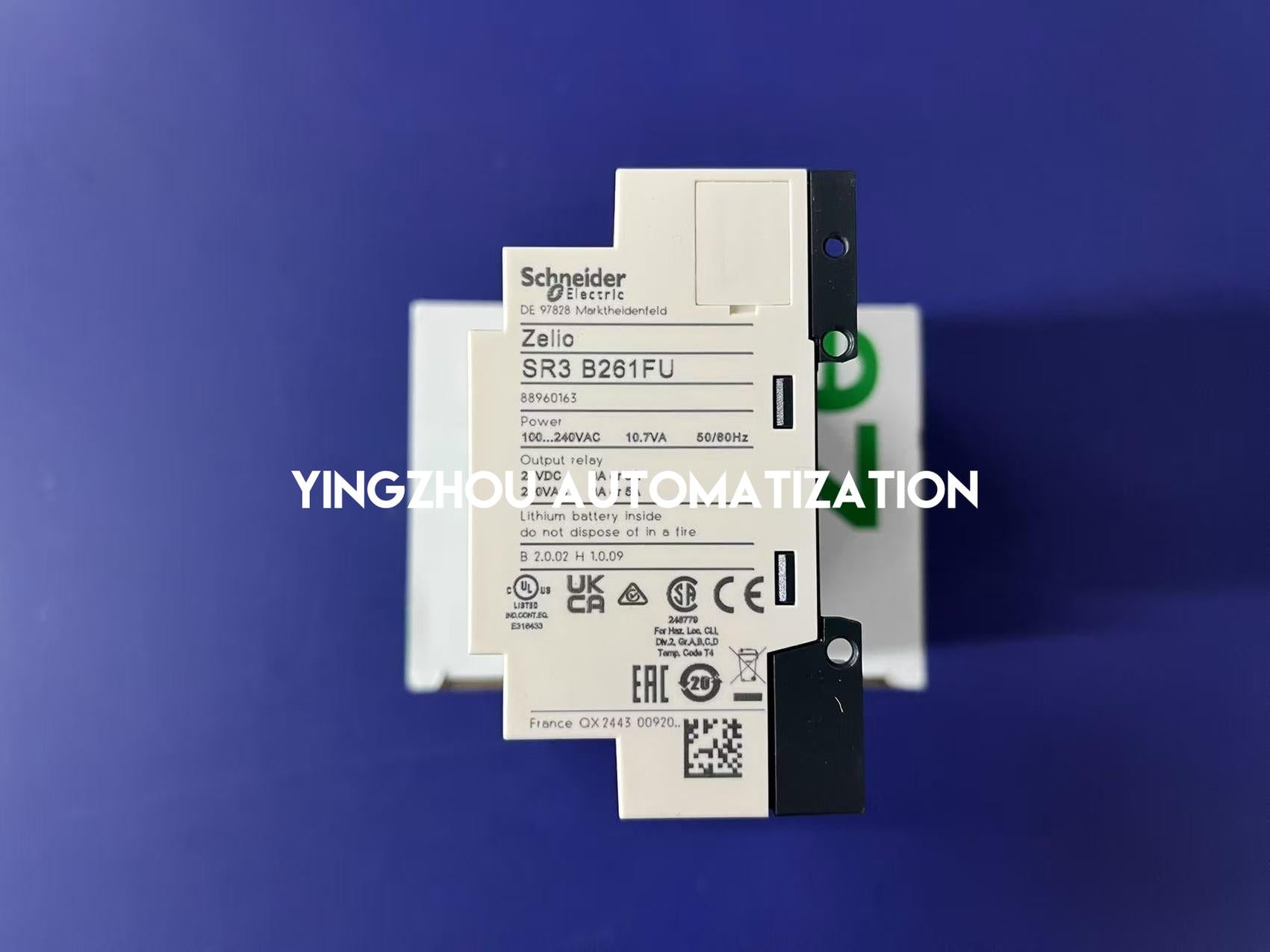

Modell/Typenschild sichtbar
✓

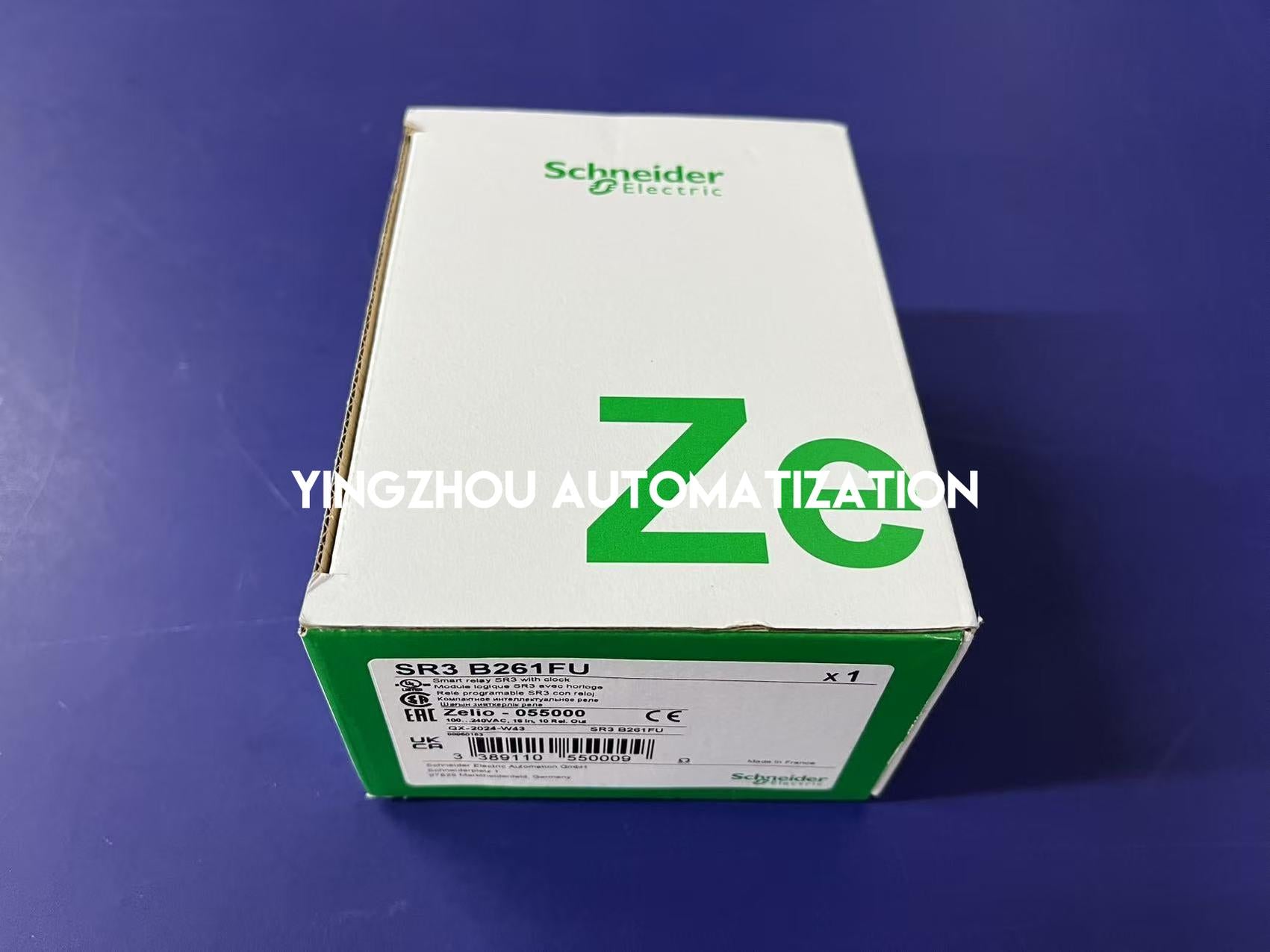

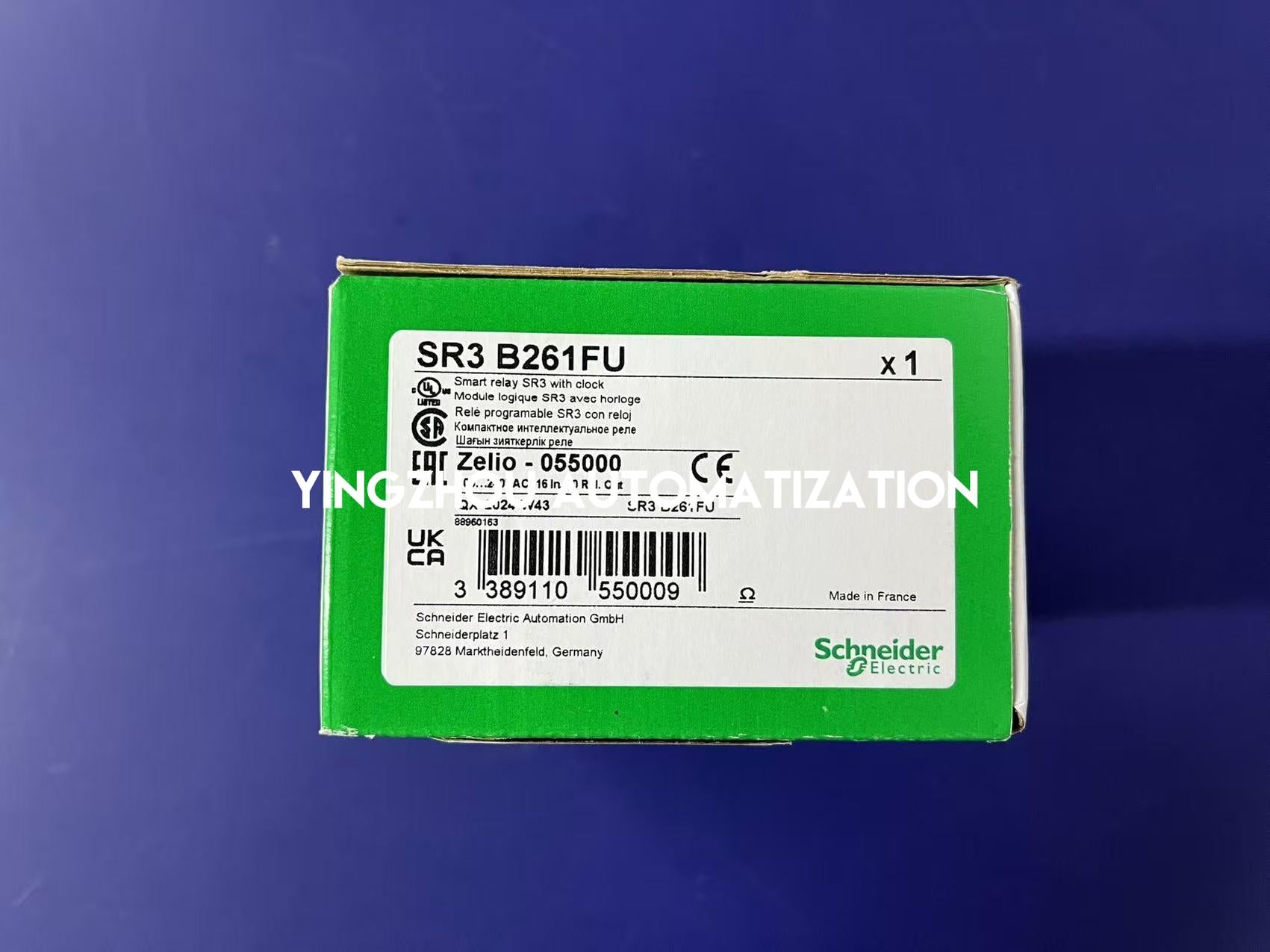

Verpackung abgebildet
✓
Genaues Modell SR3B261FU vor der Bestellung prüfen
