Schneider SR3B101BD Zelio Logic 10-E/A-modulares Smart-Relais
6 Eingänge (4 analogfähig) | 4 Relaisausgänge | 24 V DC | Uhr & Display
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
SR3B101BD |
| Produktreihe |
Zelio Logic SR3 |
| Produkttyp |
Modulares Smart-Relais / Programmierbares Logik-Relais |
| Gesamte digitale E/A |
10 (6 Eingänge + 4 Relaisausgänge) |
| Anzahl digitaler Eingänge |
6 (einschl. 4 analogfähige Eingänge) |
| Spannung der digitalen Eingänge |
24 V DC |
| Strom der digitalen Eingänge |
4 mA |
| Typ der digitalen Eingänge |
Widerstand, IEC 61131-2 Typ 1 |
| Zählrate der digitalen Eingänge |
1 kHz |
| Analogfähige Eingänge |
4, gemeinsam mit den 6 digitalen Eingängen (IB–IE) |
| Messbereiche der analogen Eingänge |
0–10 V DC / 0–24 V DC |
| Auflösung der analogen Eingänge |
8 Bit |
| Eingangsimpedanz der analogen Eingänge |
12 kΩ (analogfähige Eingangsschaltungen) |
| Maximale Spannung der analogen Eingänge |
30 V DC |
| Anzahl der Relaisausgänge |
4 |
| Relaiskontakttyp |
Schließer (NO) |
| Spannungsbereich der Relaisausgänge |
5–30 V DC / 24–250 V AC |
| Thermischer Strom der Relaisausgänge |
8 A für alle 4 Relaisausgänge (Schaltlastkategorie beachten) |
| Nennausgangsspannung |
24 V DC |
| Spannungsbereich der Stromversorgung |
19,2–30 V DC |
| Maximale Versorgungsstromstärke |
100 mA (mit oder ohne Erweiterung) |
| Leistungsaufnahme |
3 W ohne Erweiterung; 8 W mit Erweiterungen (offizielles Datenblatt) |
| Polumkehrschutz |
Ja |
| Lokales Display |
Ja |
| Integrierte Uhr |
Ja |
| Uhrabweichung |
6 Sekunden/Monat bei 25°C; 12 Minuten/Jahr bei 0–55°C |
| Programmiersprachen |
Kontaktplan / Funktionsblockdiagramm (FBD) |
| Kapazität des Kontaktplans |
Bis zu 240 Zeilen des Kontaktplans |
| Kapazität des FBD-Programms |
Bis zu 500 Zeilen des FBD-Programms |
| Zykluszeit |
6–90 ms |
| Batteriebetriebsdauer |
10 Jahre bei 25°C |
| Eingangskompatibilität |
3-Draht-PNP-Näher (Digitalmodus) |
| Digitale E/A-Erweiterung |
Unterstützt mit kompatiblen Zelio Logic SR3XT 24 V DC Erweiterungen; genaue Modellbezeichnung prüfen |
| Anschlussart |
Schraubklemmen |
| Anzugsdrehmoment |
0,5 N·m |
| Montage |

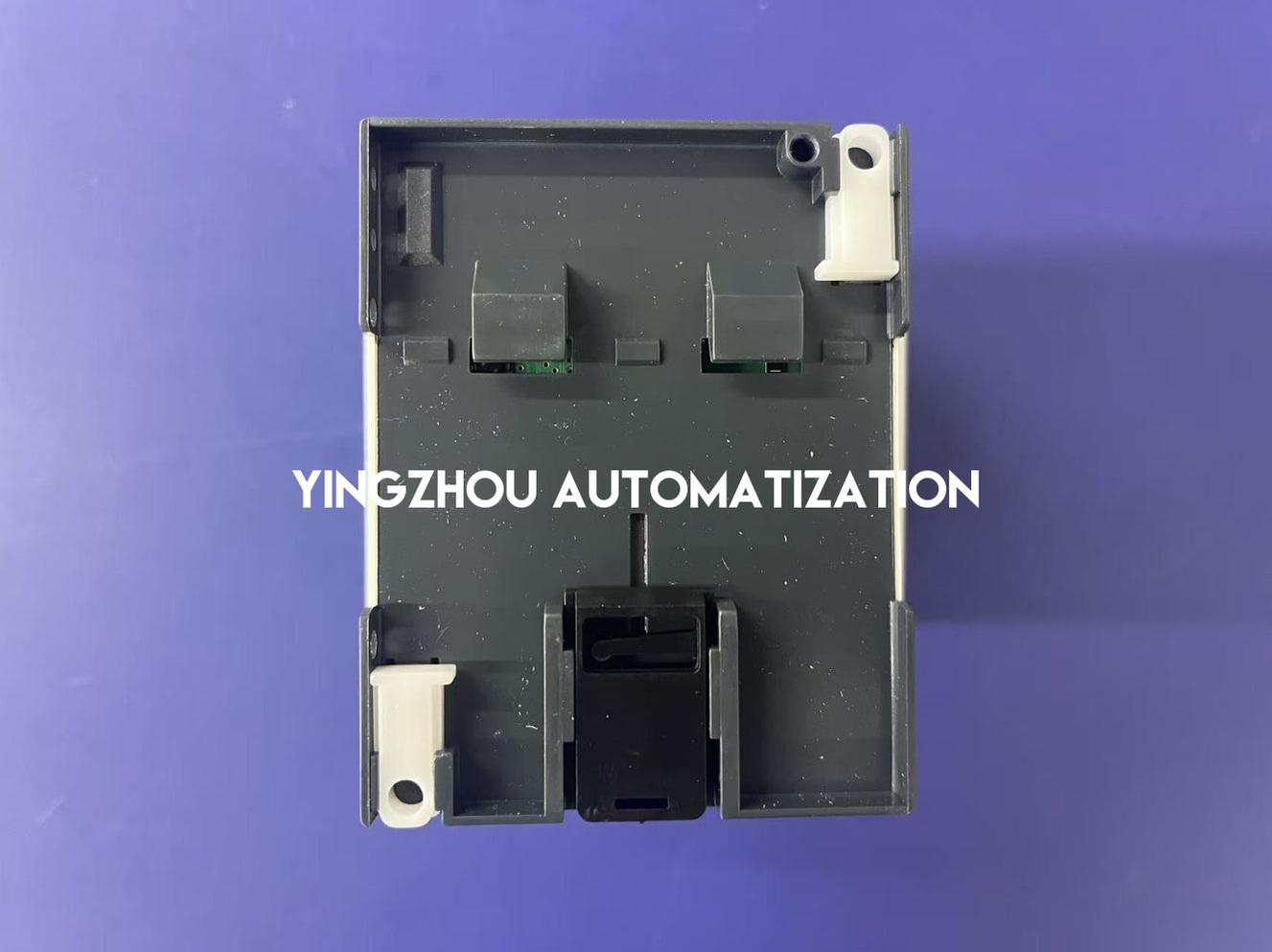

35-mm-Hutschiene / Schraubbefestigung mit ausklappbaren Laschen |
| Schutzart |
IP20 (Klemmenblock) / IP40 (Frontblende) |
| Betriebstemperatur |
−20°C bis +55°C; maximal +40°C in nicht belüfteten Gehäusen |
| Nettogewicht |
0,25 kg |
| EAN |
3389110549898 |
Produktübersicht
Das Schneider Electric SR3B101BD ist ein
Zelio Logic SR3 modulares Smart-Relais mit
insgesamt 10 digitalen E/A-Punkten, bestehend aus
6 digitalen Eingängen und 4 Schließer-Relaisausgängen.
Vier der sechs Eingänge können auch für 0–10 V oder
0–24 V analoge Spannungssignale (8-Bit-Auflösung) konfiguriert werden; dabei handelt es sich um
gemeinsame Anschlüsse, nicht um zusätzliche E/A-Punkte. Der Controller wird mit einer
24 V DC Stromversorgung betrieben und verfügt über eine
integrierte Uhr und ein lokales Display. Er unterstützt
Kontaktplan- und FBD-Programmierung mit bis zu 240
Zeilen des Kontaktplans bzw. 500 Zeilen des FBD-Programms. Die vier Relaisausgänge verfügen über einen vom Hersteller angegebenen
thermischen Stromwert von 8 A,
abhängig von den Schaltlastkategorien. Er unterstützt kompatible Zelio
Logic SR3 Erweiterungen sowie die Montage auf einer 35-mm-Hutschiene oder per Schraubbefestigung.
Prüfen Sie vor der Bestellung die genaue Modellspannung, die Zuweisung der analogen Eingänge, die Relaislast
und die Kompatibilität der Erweiterungsmodule.
Wichtigste Produkteigenschaften
-
Insgesamt 10 digitale E/A mit 6 DC-Eingängen und 4 Schließer-Relaisausgängen
-
4 analogfähige Eingänge, die innerhalb der 6 digitalen Eingänge gemeinsam genutzt werden, für 0–10 V oder 0–24 V Spannungsmessung
-
Nennausgangsspannung von 24 V DC mit zulässigem Versorgungsbereich von 19,2–30 V DC
-
4 Relaisausgänge mit jeweils 8 A thermischem Stromwert, abhängig von den vom Hersteller definierten Schaltlasten
-
Integrierte Uhr und lokales Display für geplante Logik und Geräteeinstellungen
-
Kontaktplan- und FBD-Programmierung mit bis zu 240 Zeilen des Kontaktplans bzw. 500 Zeilen des FBD-Programms
-
Modulare SR3-Architektur mit kompatiblen E/A-Erweiterungen, Schraubklemmen und Hutschiene- oder Schraubmontage
Echte Produktverifikation
✓

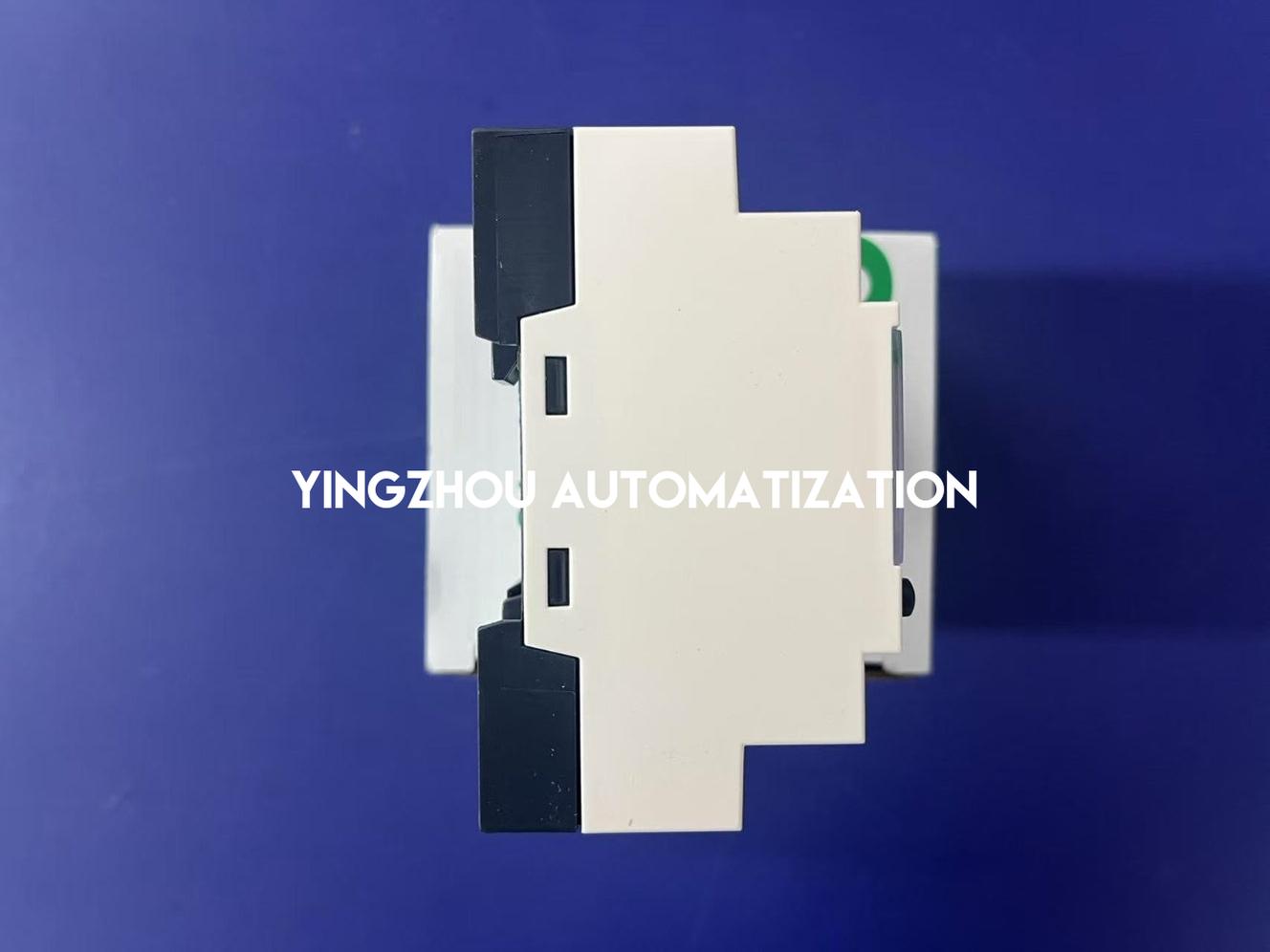

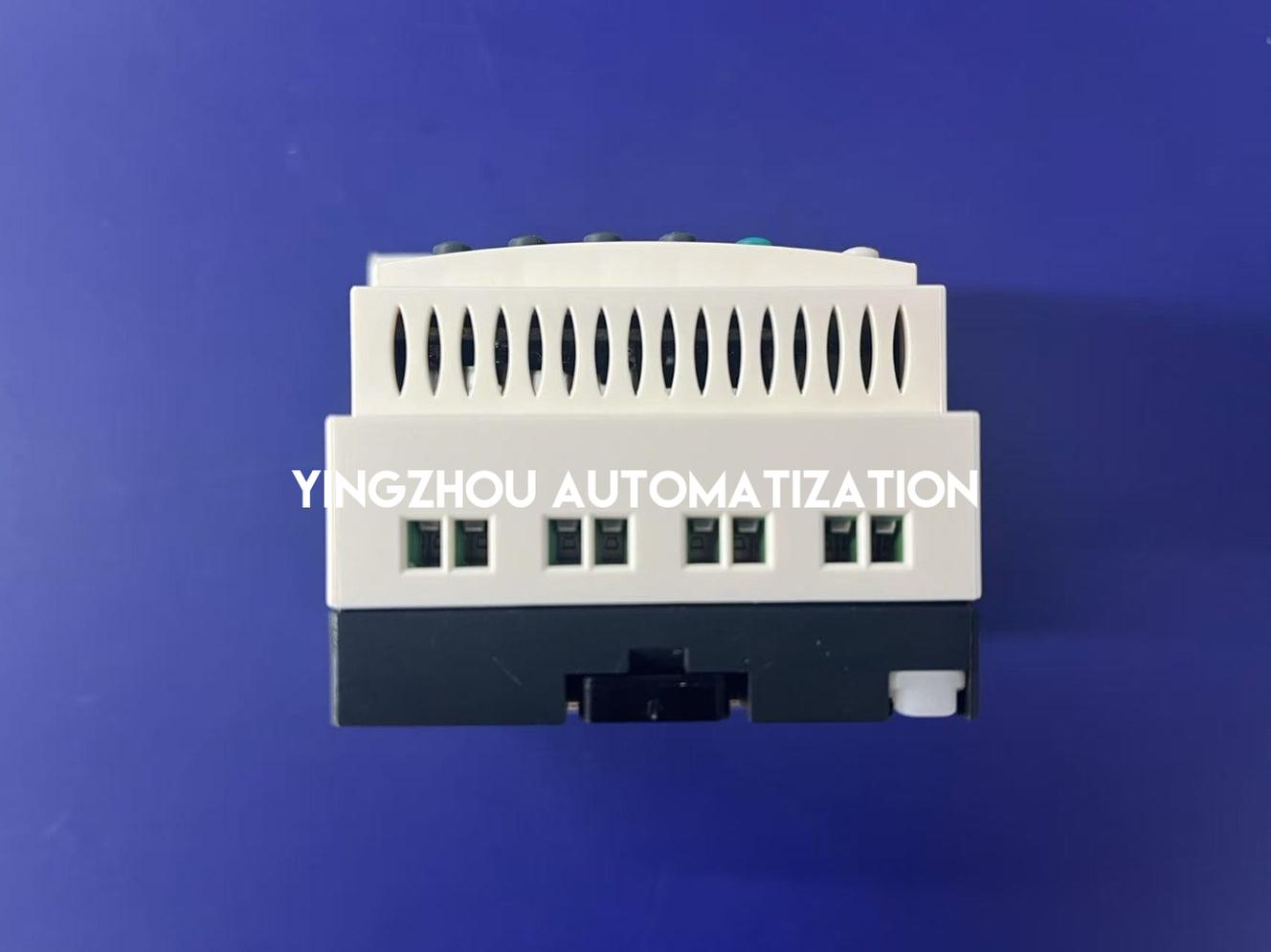

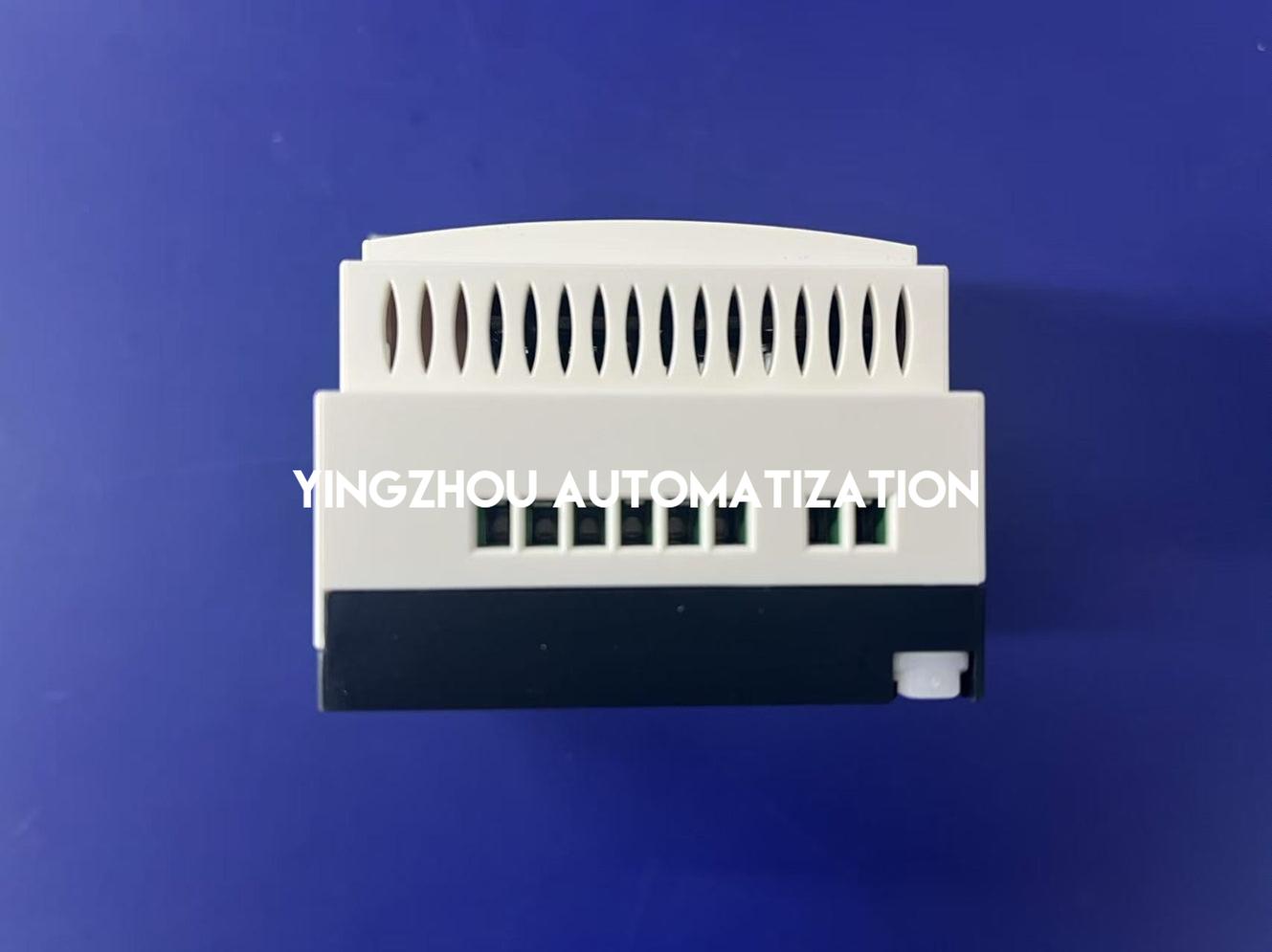

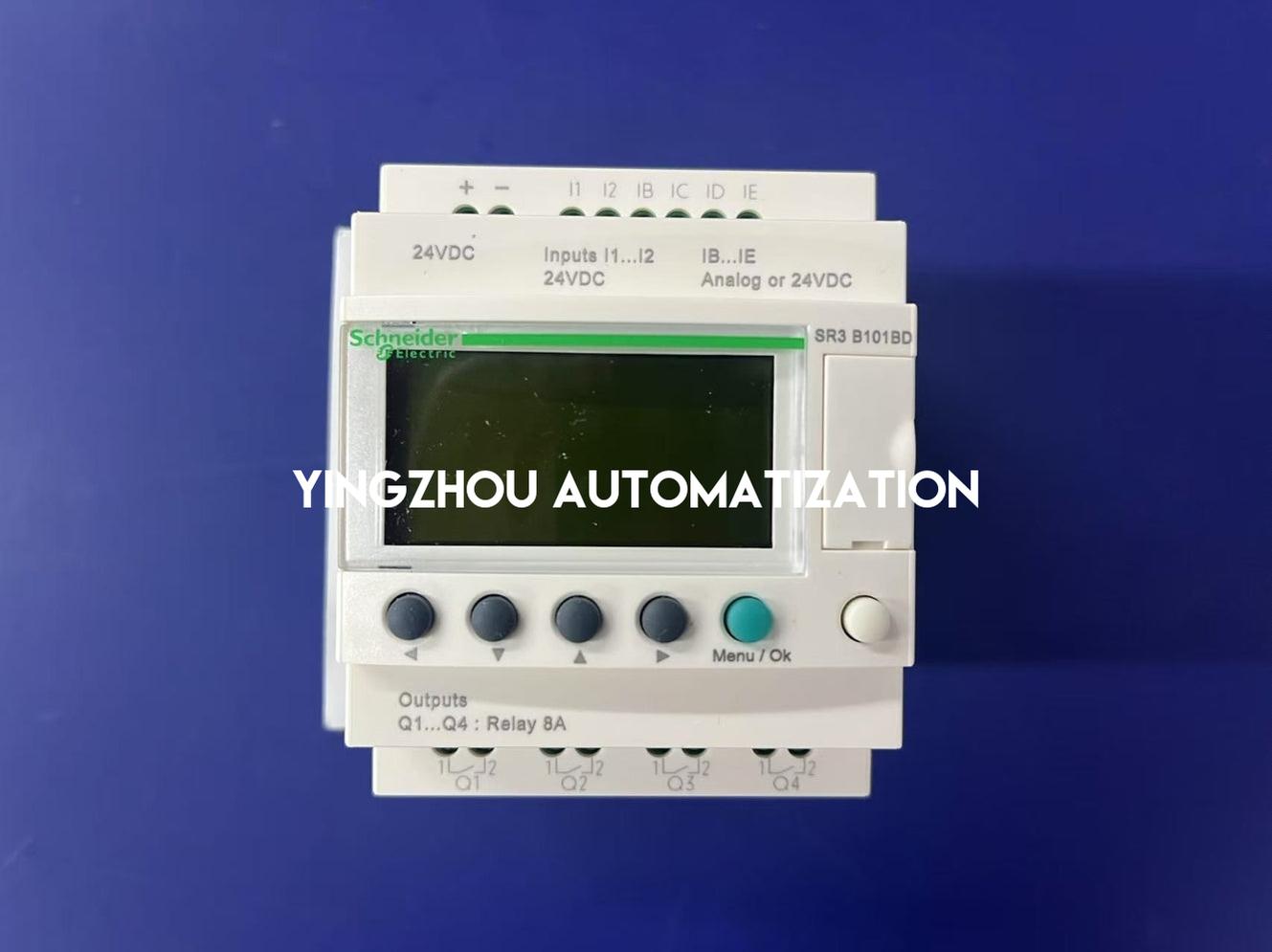

Echte Produktfotos
✓

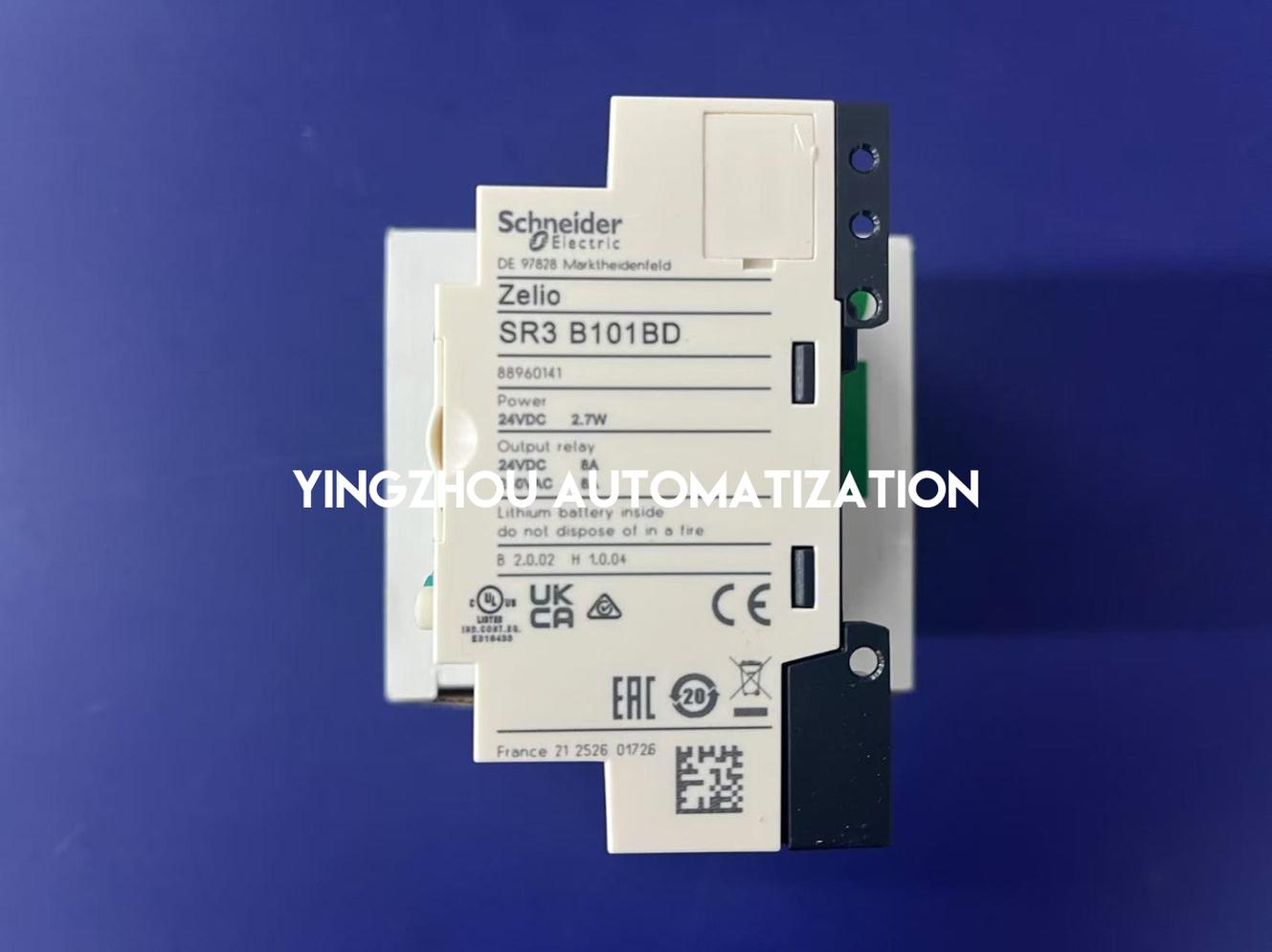

Modell/Typenschild sichtbar
✓

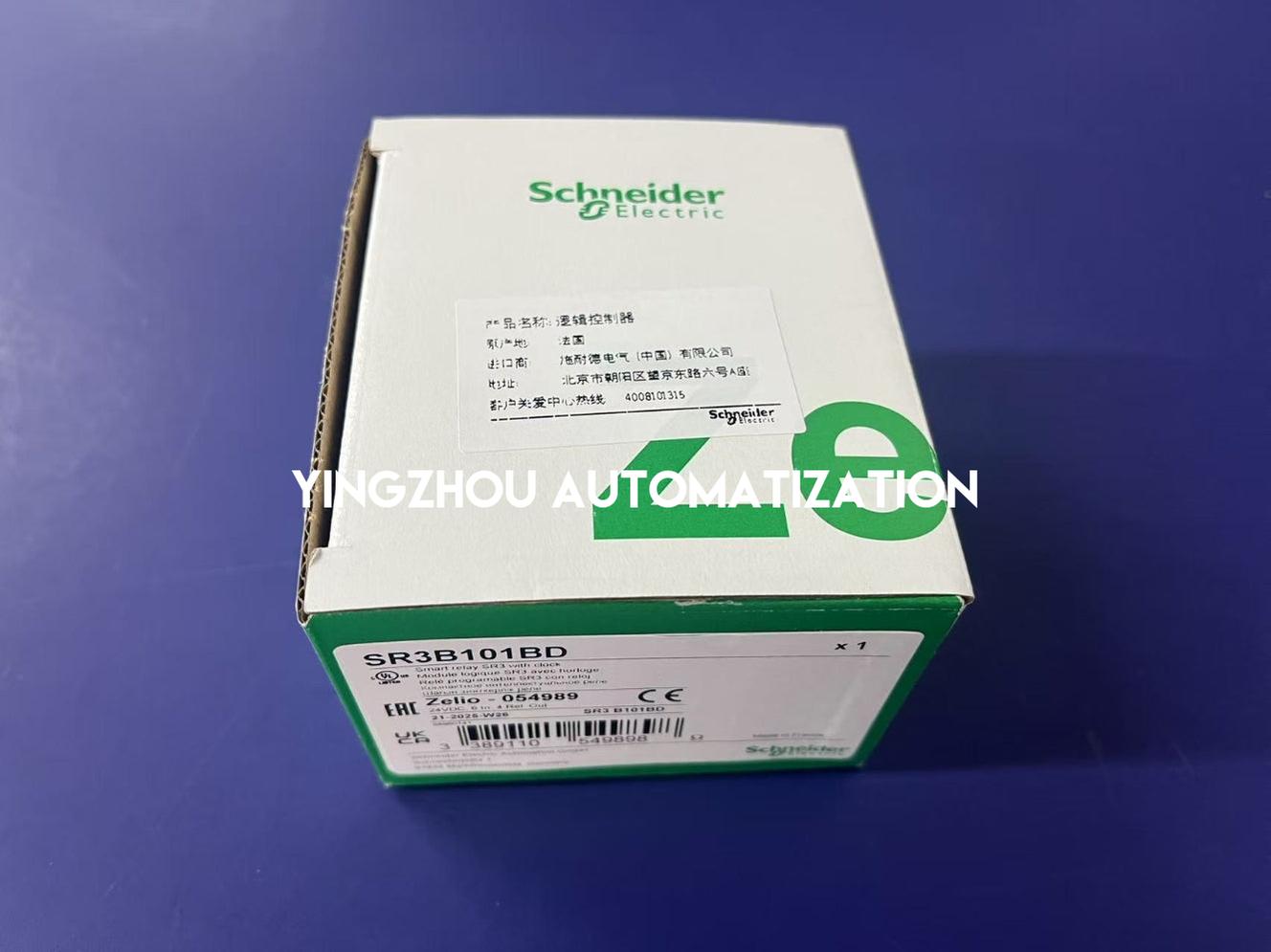

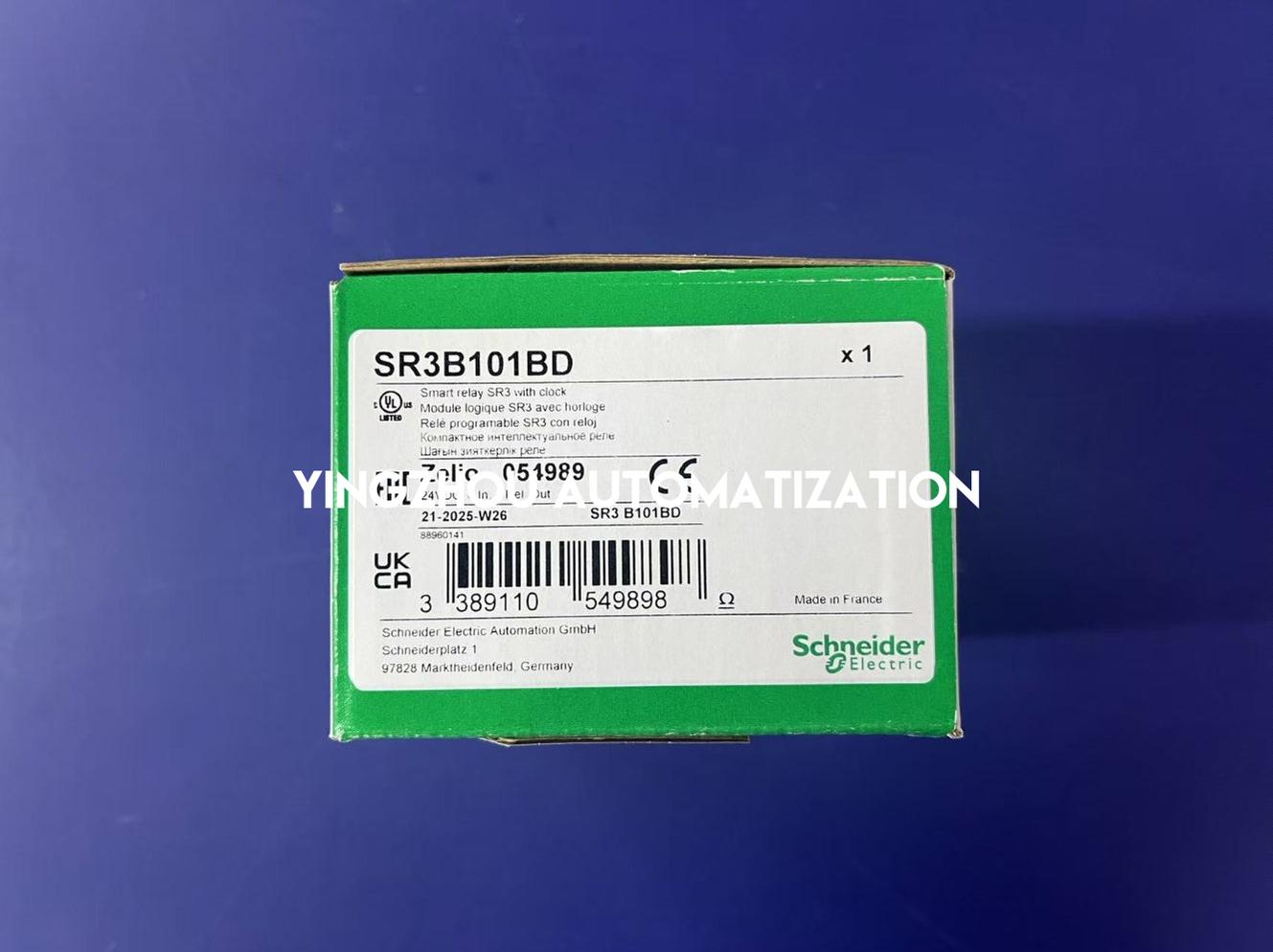

Verpackung abgebildet
✓
Prüfen Sie vor der Bestellung das genaue Modell SR3B101BD
Auf Lager & bestellbereit
Schneider Electric SR3B101BD ist derzeit auf Lager.
Echte Fotos des Smart-Relais/Typenschilds und des Verpackungsaufdrucks
werden zur genauen Modellverifikation vor der Bestellung bereitgestellt.
