Schneider Electric RSL1PVPU Harmony Slim Interface-Relaissatz
6 A | 1 C/O | 230 V AC/DC Eingang | LED | Schraubenklemmen | 6 mm
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
RSL1PVPU |
| Serie |
Harmony Elektromechanische Relais / RSL |
| Produkttyp |
Vormontierter Slim Interface-Relaissatz |
| Kurzbezeichnung des Geräts |
RSL |
| Relaiskomponente |
RSL1AB4ND |
| Sockelkomponente |
RSLZVA4 |
| Kontaktbetrieb |
Standard |
| Kontaktkonfiguration |
1 C/O (SPDT) |
| Nennbetriebsstrom |
6 A (AC-1 / DC-1) |
| Konventioneller umschlossener thermischer Strom |
6 A bei -40°C bis +55°C |
| Eingangsspannung der kompletten Baugruppe |
230 V AC/DC |
| Betriebsbereich der Eingangsspannung |
184–264,5 V AC/DC |
| Spannung der internen Relaispule |
60 V DC |
| Kontaktschmierung |
Silberlegierung (AgSnO2) |
| Nennisolationsspannung |
250 V IEC / 277 V cUL |
| Nennstoßfestigkeit |
6 kV |
| Maximale Schaltspannung |
277 V |
| Mindestschaltspannung |
12 V |
| Mindestschaltstrom |
100 mA |
| Maximale Schaltleistung |
1500 VA / 150 W |
| Mindestschaltleistung |
120 mW |
| Kontakt-Gemeinsamer Anschluss |
11 (COM) |
| Normalerweise geschlossener Anschluss |
12 (NC) |
| Normalerweise offener Anschluss |
14 (NO) |
| Versorgungsanschlüsse |
A1 / A2 |
| Statusanzeige |
Integrierte LED |
| Sockelschutz |
Integrierter Schutz vor Polungstausch und Überspannung |
| Relaisstift-Typ |
Flache Leiterplatten-Stifte |
| Anschlussart |
Schraubenklemmen |
| Leitungsquerschnitt |
1 × 0,2–2,5 mm² |
| Anzugsdrehmoment |
Unter 0,5 N·m |
| Rückhalteeinrichtung |
Kunststoff-Druckfeder |
| Mechanische Lebensdauer |
10.000.000 Schaltzyklen |
| Elektrische Lebensdauer |
60.000 Schaltzyklen, 6 A bei 250 V AC, ohmsch, AC-1 |
| Max. Betriebsrate — ohne Last |
72.000 Schaltzyklen/Stunde |
| Max. Betriebsrate — unter Last |
360 Schaltzyklen/Stunde |
| Montageunterstützung |
35-mm-DIN-Schiene, symmetrisch |
| Montageposition |
Beliebig |
| Baugruppenbreite |
6,2 mm (Nennbreite 6 mm) |
| Baugruppentiefe |
78,6 mm |
| Baugruppentiefe |
95 mm |
| Schutzart |
IP40 |
| Betriebstemperatur |
-40°C bis +70°C |
| Lagertemperatur |
-40°C bis +85°C |
| Nettogewicht |
ca. 0,031 kg |
| Normen |
EN/IEC 61810-1; UL 508; CSA C22.2 No. 14 |
| EAN / GTIN |
3606480077869 |
Produktübersicht
Das Schneider Electric RSL1PVPU
ist ein vormontierter Slim Interface-Relaissatz
mit
Sockel aus der Serie Harmony Elektromechanische
Relais.
Diese komplette Baugruppe wurde für die industrielle Automatisierung und elektrische
Steuerungsschaltkreise entwickelt und umfasst
das Steckrelais RSL1AB4ND
sowie den Schraubenklemmensockel RSLZVA4.
Es verfügt über einen Wechslerkontakt (1 C/O)
mit einem Nennbetriebsstrom von 6 A
für spezifizierte AC-1/DC-1-Lasten.
Die komplette Baugruppe akzeptiert eine
Betriebseingangsspannung von 230 V AC/DC,
während der Sockel die Versorgung für die
interne 60-V-DC-Relaispule anpasst.
Eine integrierte LED-Anzeige
und ein Schutzschaltkreis
unterstützen den Betrieb in industriellen Steuerungssystemen.
Sein kompaktes Design der 6-mm-Klasse
ist für die Montage auf einer 35-mm-DIN-Schiene geeignet.
Wichtigste Produkteigenschaften
-
Vormontierter kompletter Relais mit RSL1AB4ND-Relais und RSLZVA4-Sockel
-
Betriebseingangsspannung von 230 V AC/DC mit interner 60-V-DC-Relaispule
-
1 C/O Wechsler-Ausgangskontakt
-
6 A Nennbetriebsstrom für spezifizierte AC-1/DC-1-Lasten
-
Integrierte LED und Schutzschaltkreis im Sockel
-
Schraubenklemmenanschlüsse mit austauschbarem Steckrelais
-
35-mm-DIN-Schiene-Montage mit kompakter Breite der 6-mm-Klasse
Echte Produktverifikation
✓

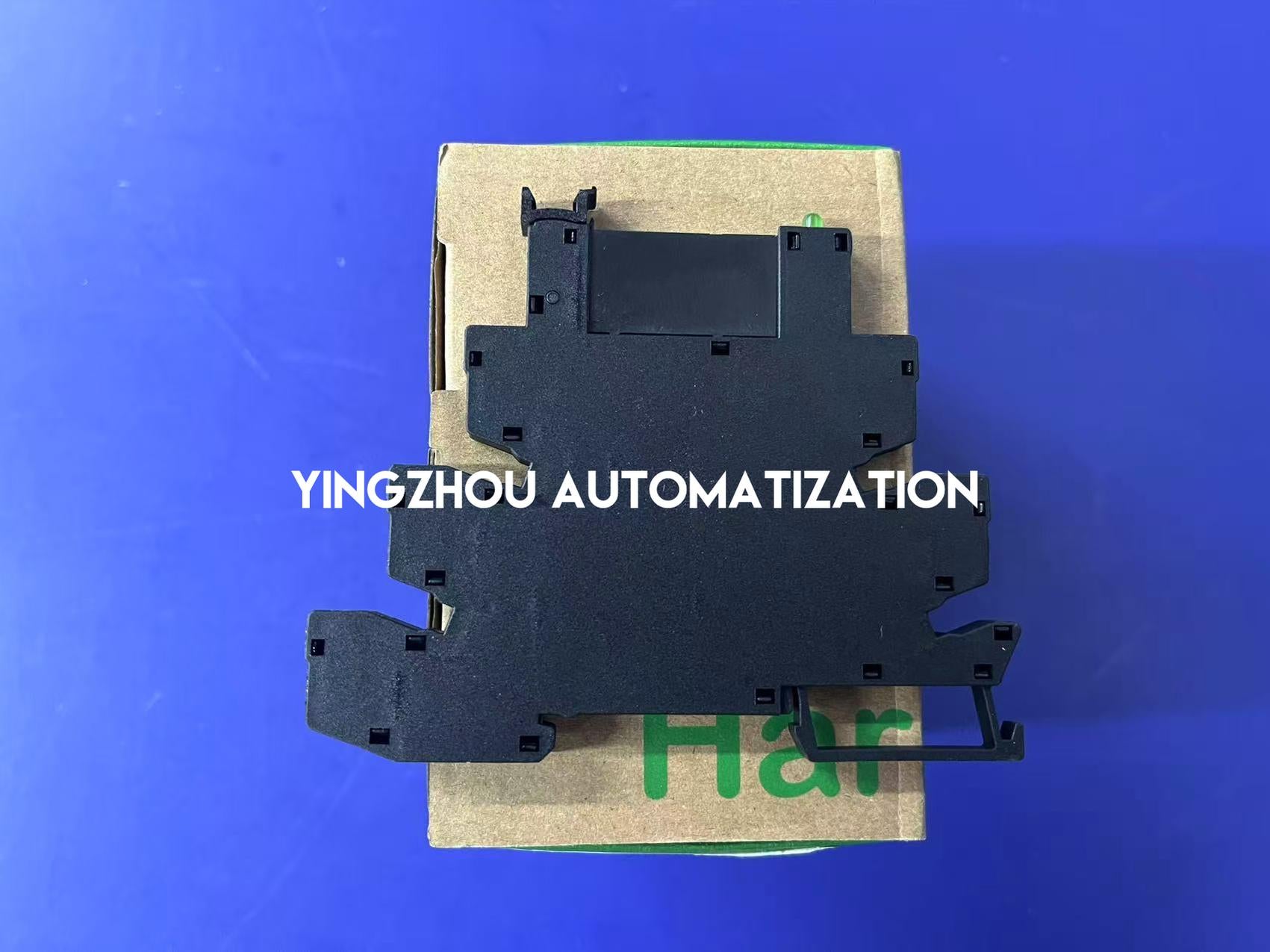

Echte Produktfotos
✓

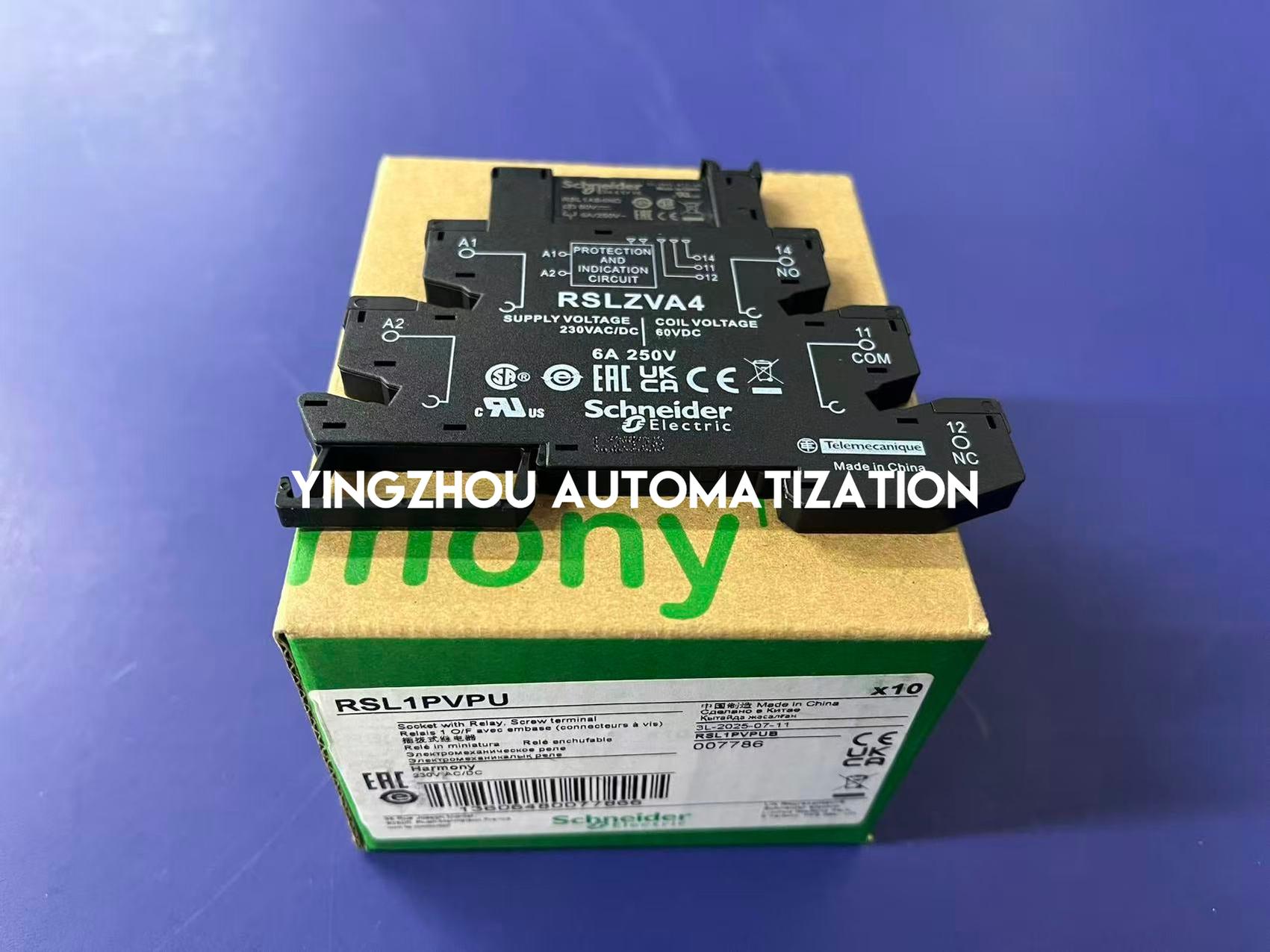

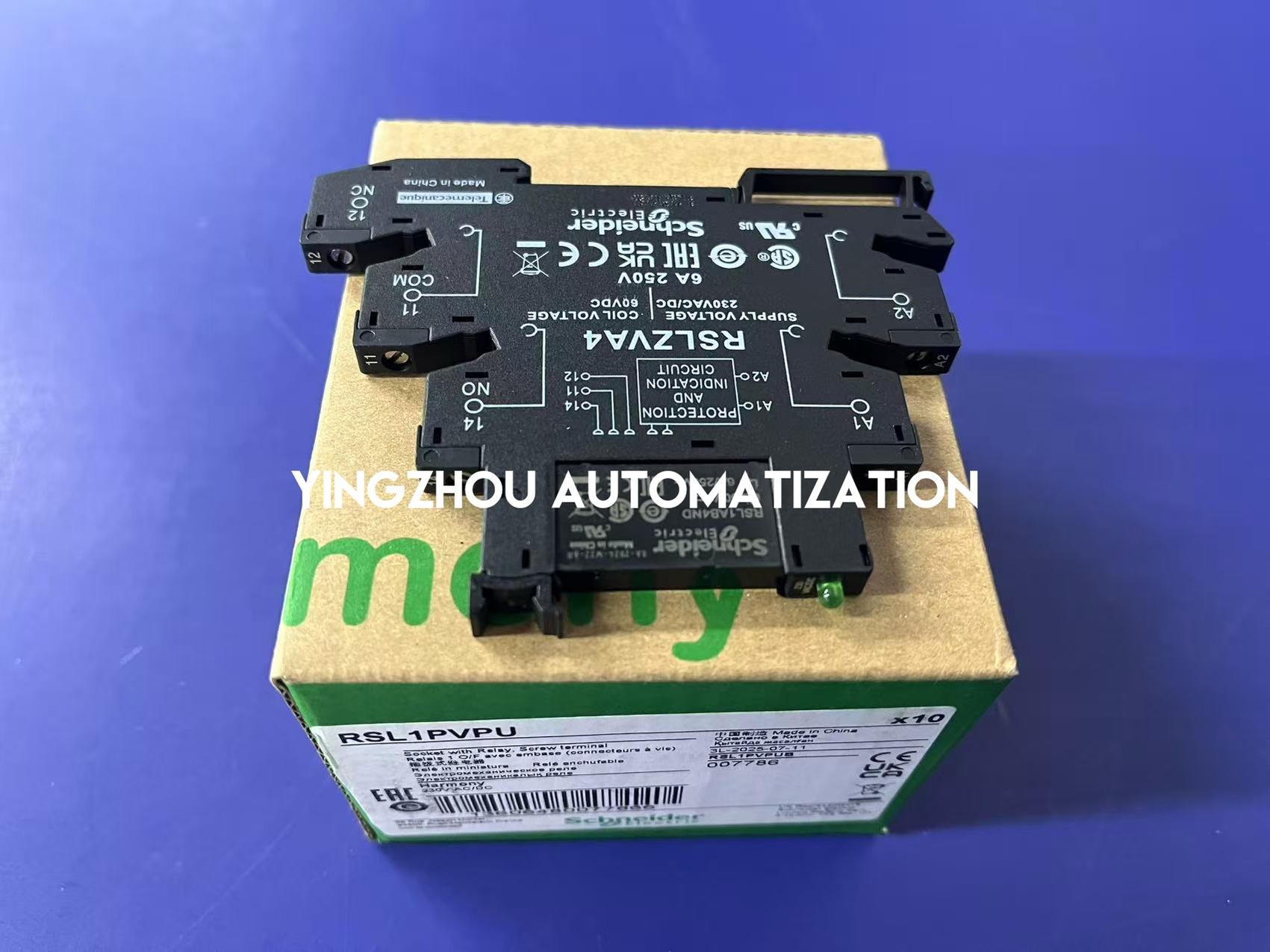

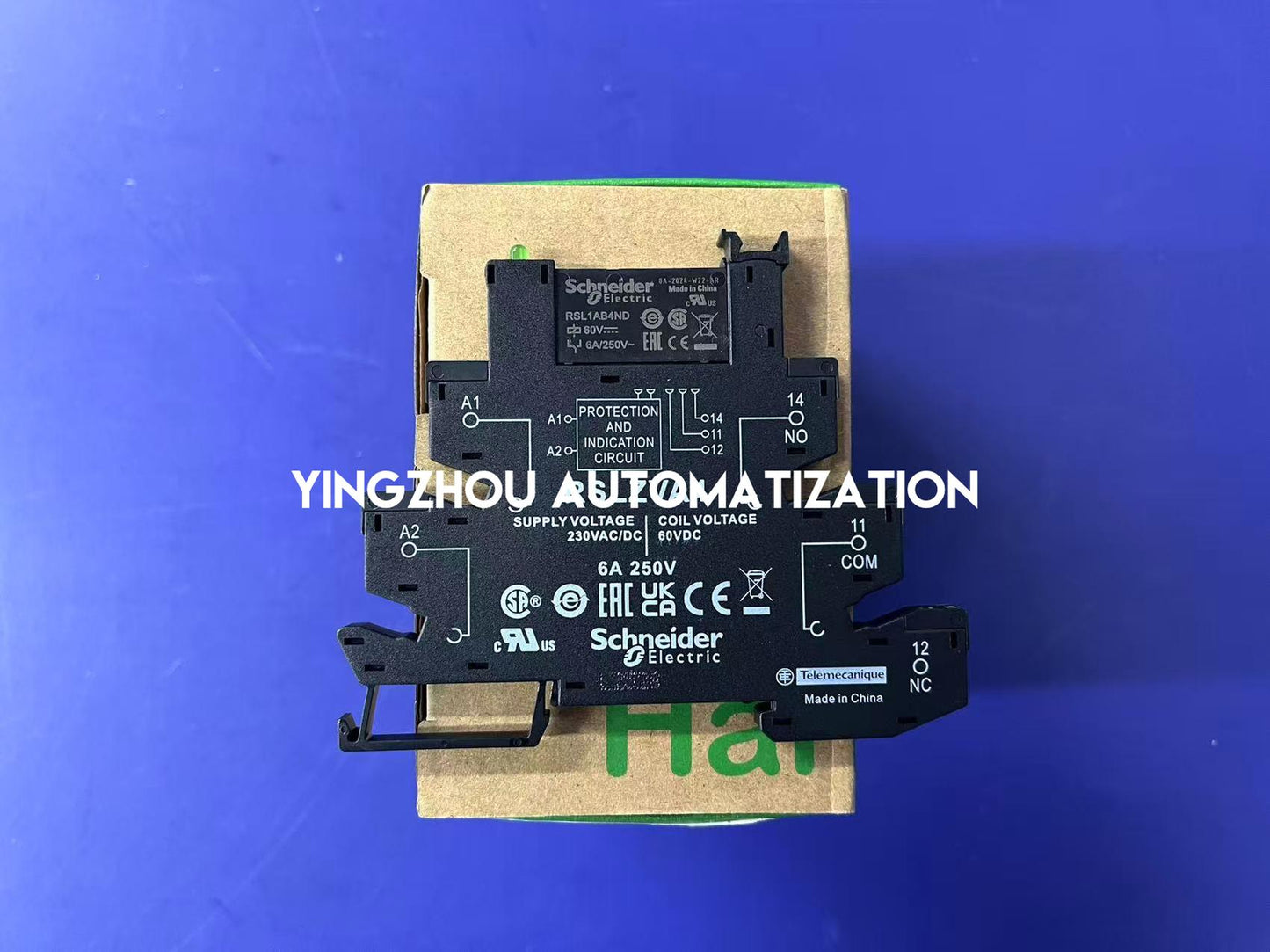

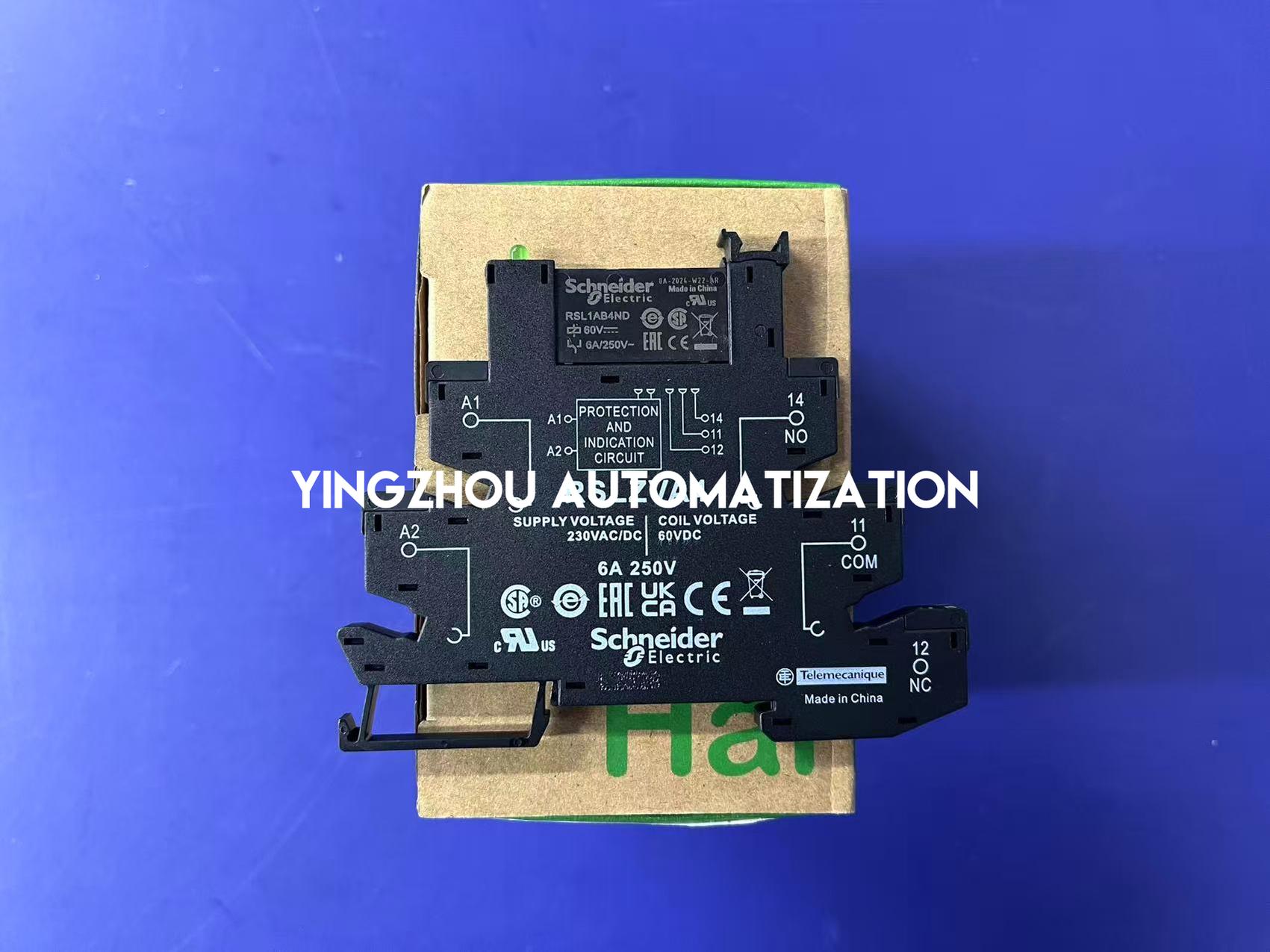

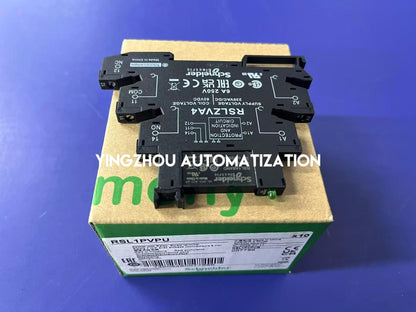

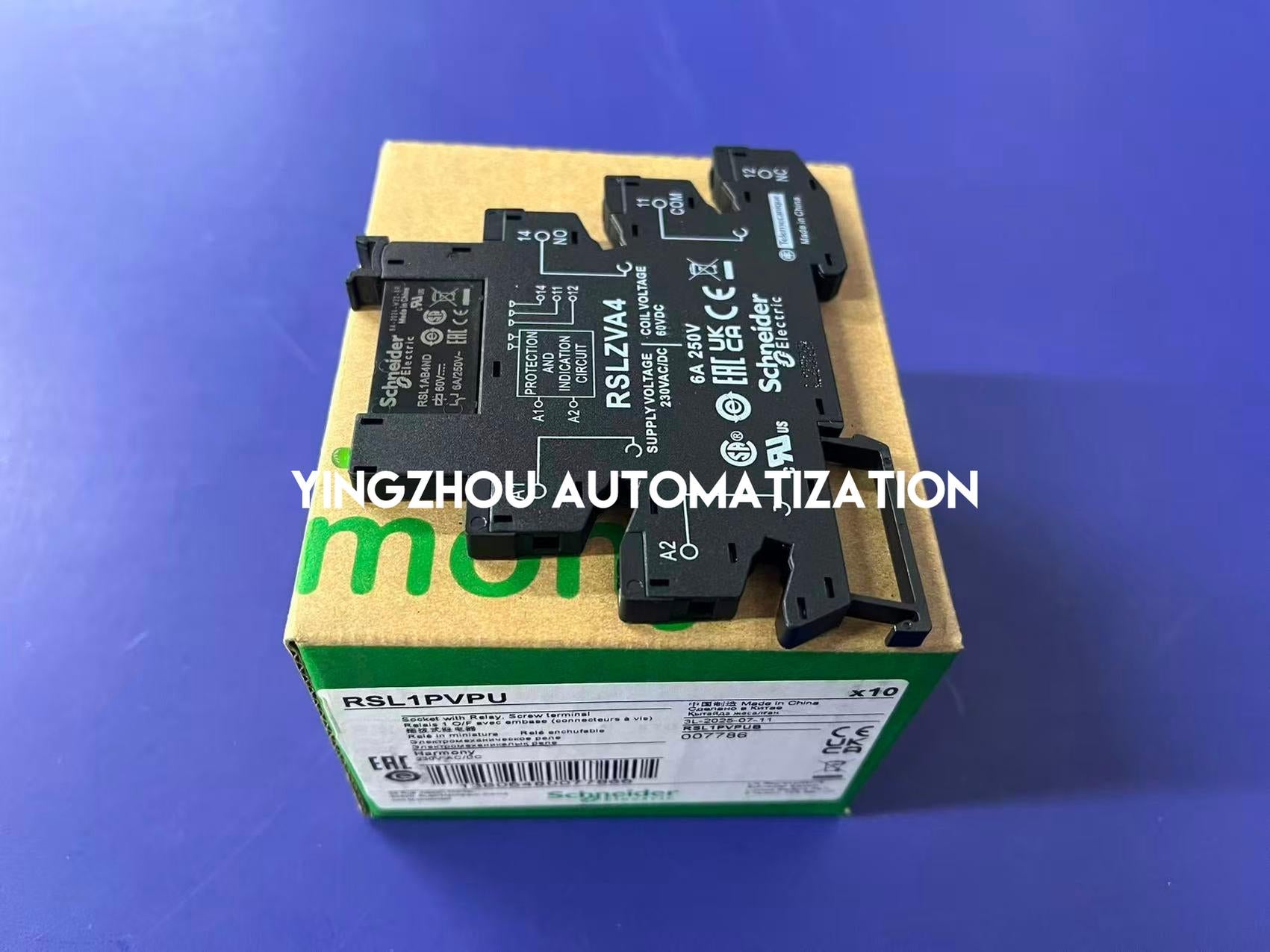

Relais- und Sockelmodellbezeichnungen sichtbar
✓

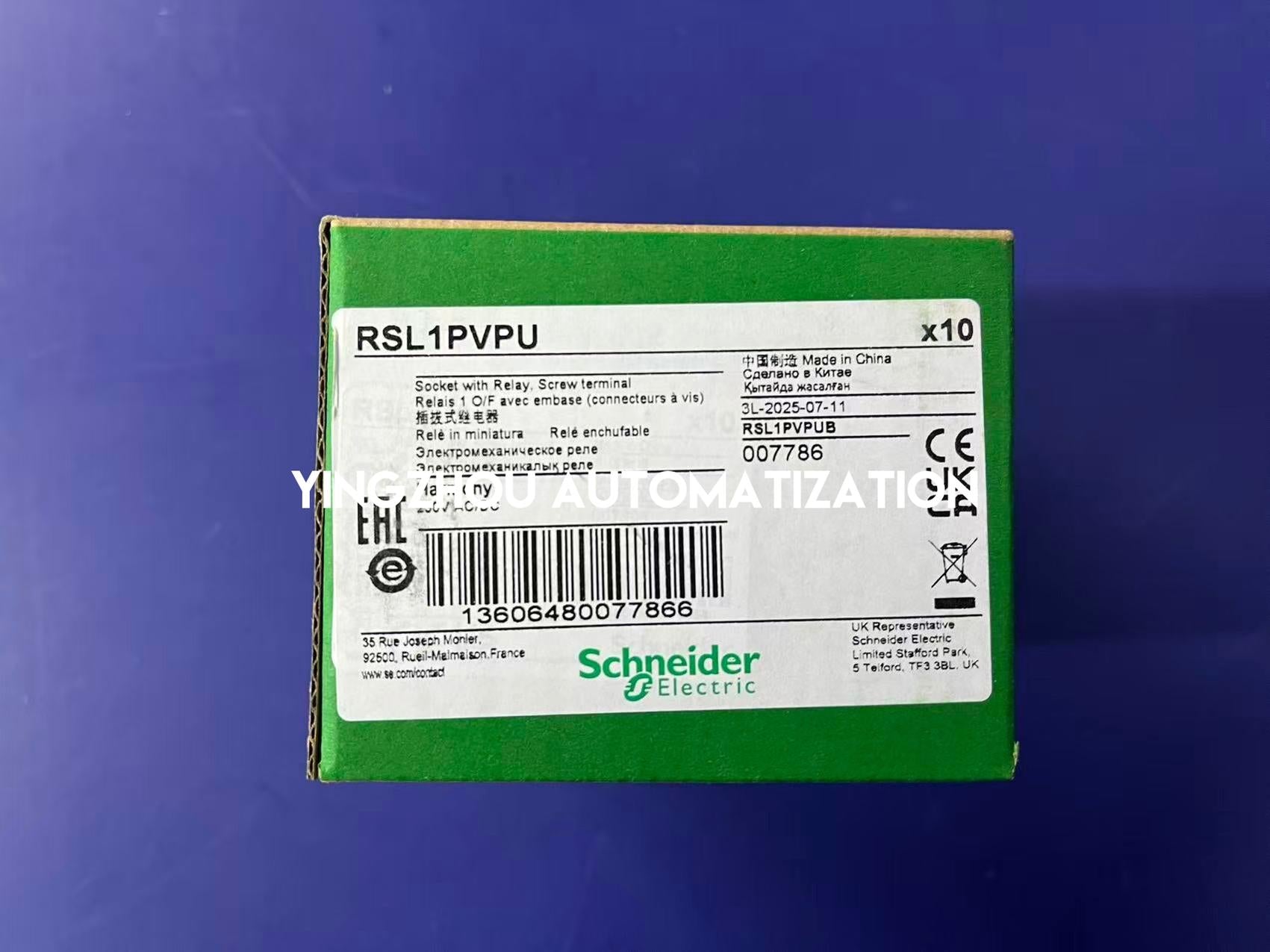

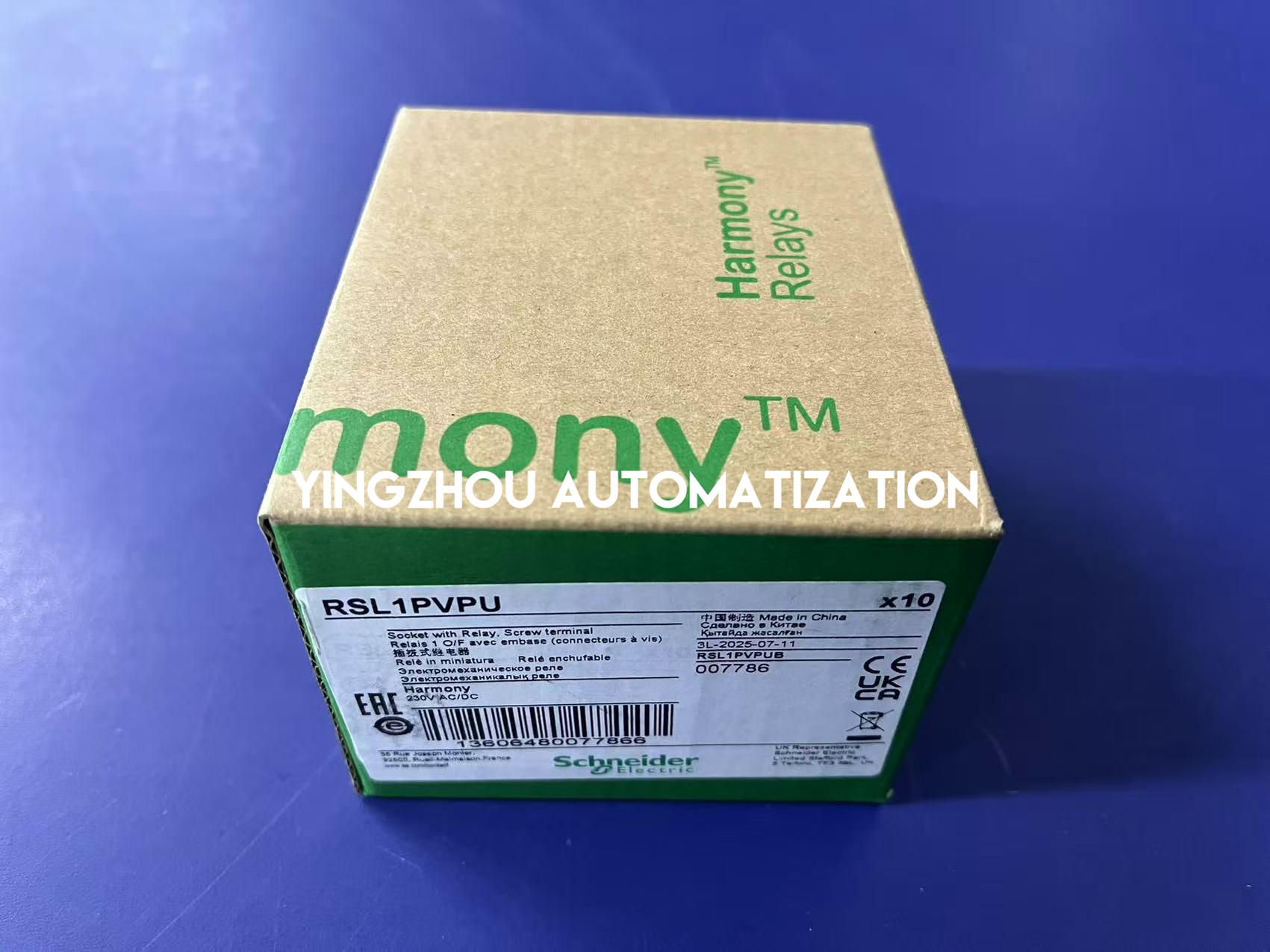

Verpackung abgebildet
✓
Verifizieren Sie das genaue Modell RSL1PVPU,
die komplette Relais-/Sockelbaugruppe und
die Betriebseingangsspannung vor der Bestellung
Auf Lager & Bestellbereit
Schneider Electric RSL1PVPU
ist derzeit auf Lager. Echte Produkt-,
Komponentenbezeichnungen und Schneider-Verpackungs
fotos sind für die Überprüfung durch den Käufer verfügbar.
Diese Harmony Slim Interface-Relaisbaugruppe
umfasst das Steckrelais und den Sockel,
mit einer Betriebseingangsspannung von 230 V AC/DC,
1 C/O-Kontakt,
Nennbetriebsstrom von 6 A,
integrierter LED-Anzeige und Schraubenklemmen.
Bitte bestätigen Sie das genaue Modell, die benötigte
Baugruppenanzahl, Eingangsspannung,
Schaltlast und Versandanforderungen
vor dem Kauf.
Kontaktieren Sie unser Team für internationale
Versandvereinbarungen.
