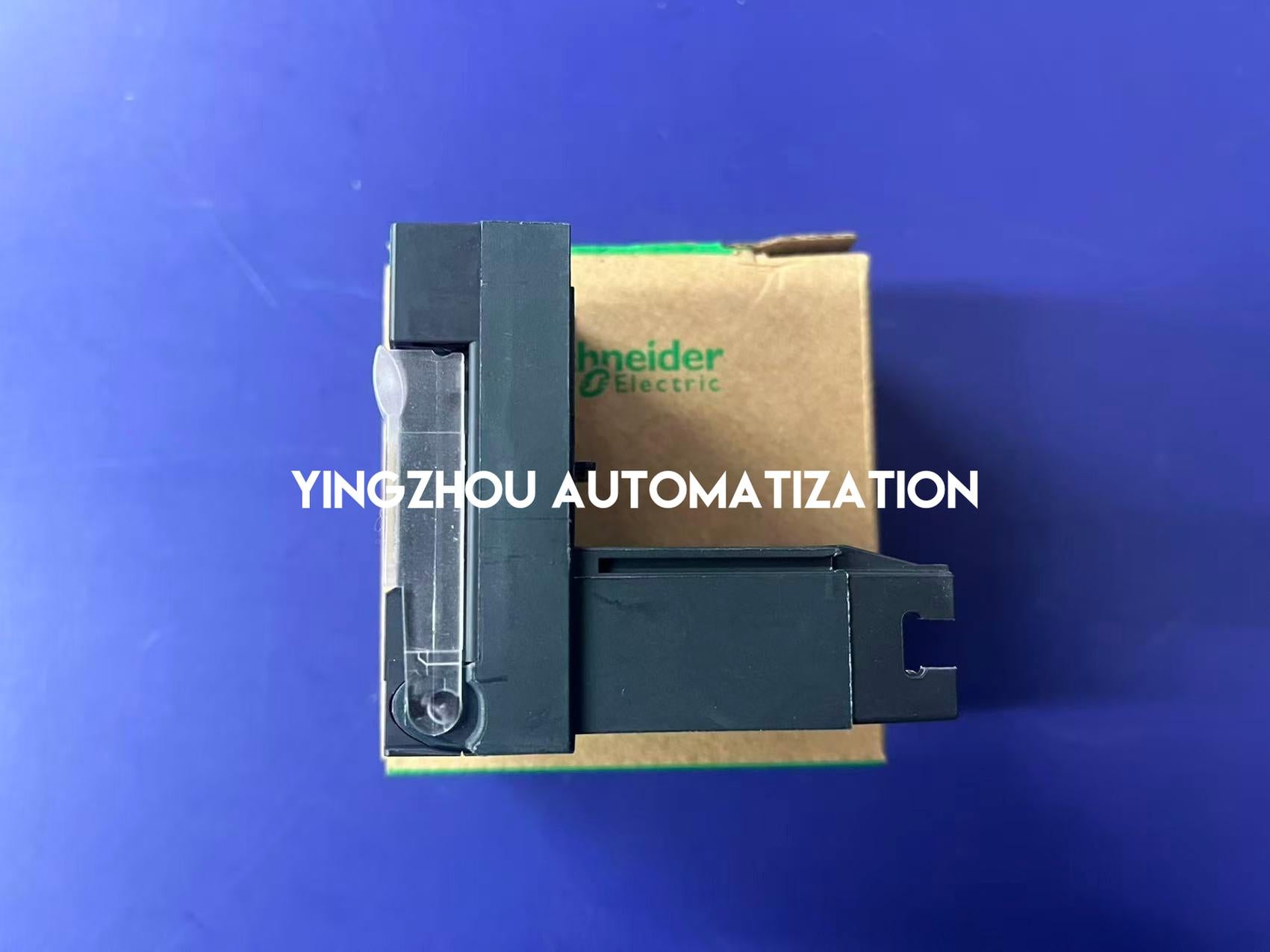

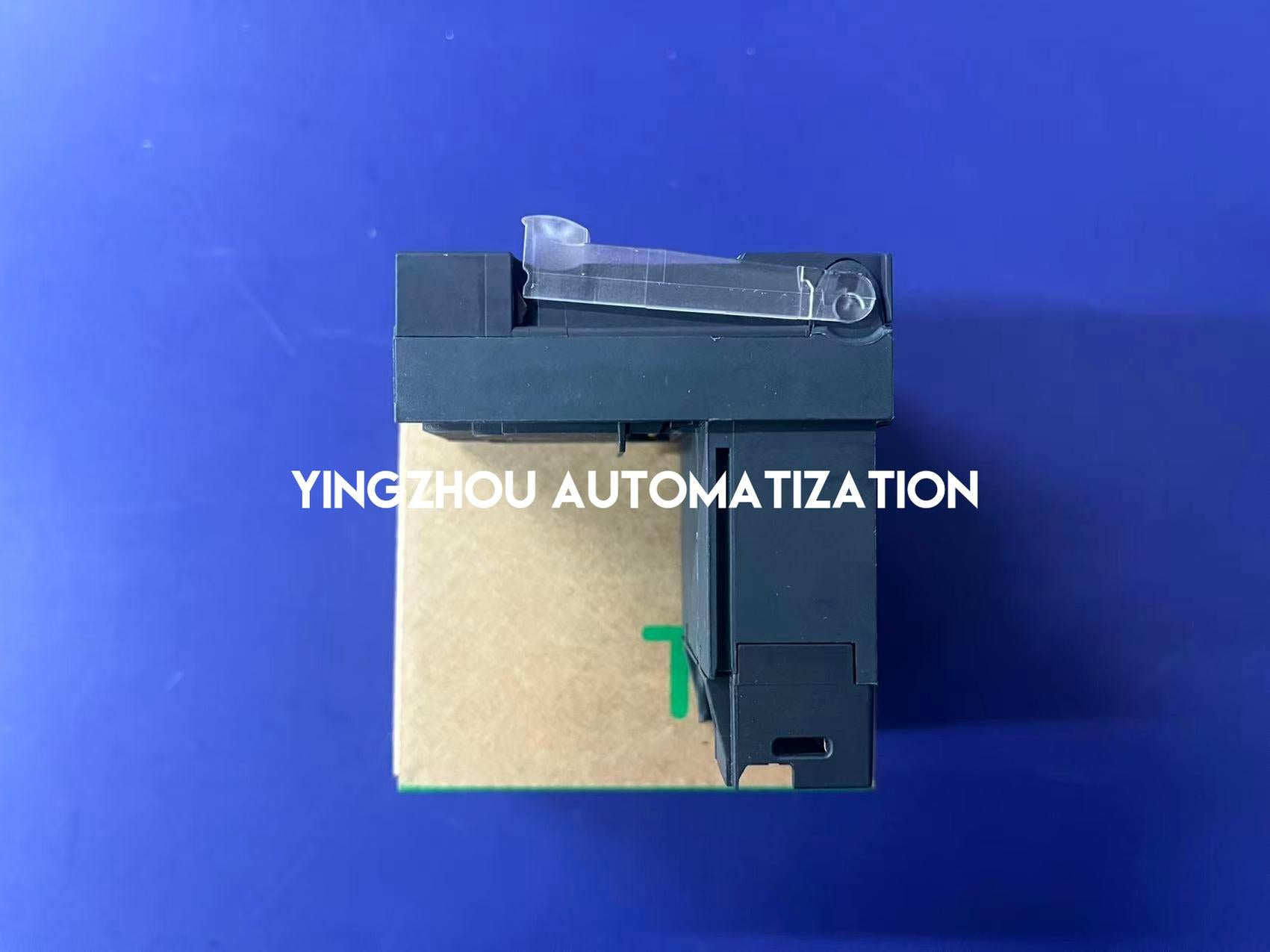

Schneider Electric LUCA1XBL TeSys U Standard-Steuergerät
0,35–1,4 A | 24 V DC | Klasse 10 | Dreiphasen-Motorschutz | TeSys U
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
LUCA1XBL |
| Serie |
TeSys U / TeSys Ultra |
| Kurzbezeichnung des Geräts |
LUCA |
| Produkttyp |
Standard-Steuergerät |
| Geräteanwendung |
Motorschaltung / Motorschutz |
| Spezifische Anwendung |
Grundschutz für Motorstarter |
| Lasttyp |
Dreiphasen-Selbstgekühltesystem |
| Einstellbereich des Motorstroms |
0,35–1,4 A |
| Steuerkreisspannung |
24 V DC |
| Steuerkreisspannungsbereich |
20–27 V DC im Betrieb |
| Thermische Überlastklasse |
Klasse 10 |
| Temperaturkompensation |
-25°C bis +70°C |
| Überlastauslösebereich |
14,2 × Ir ±20% |
| Rückstellausführung |
Manuell |
| Überlastschutz |
Mit kompatibler TeSys U Leistungseinheit |
| Kurzschlusschutz |
Mit kompatibler TeSys U Leistungseinheit |
| Phasenausfallschutz |
Ja |
| Phasenungleichheitsschutz |
Ja |
| Erdschlusschutz |
Geräteschutz |
| Hauptkreisspannung |
Bis zu 690 V AC mit kompatiblem Starter |
| Netzfrequenz |
40–60 Hz |
| Einsatzkategorien |
AC-41 / AC-43 / AC-44 |
| Motorleistung bei 400–440 V |
0,25 kW bei 50/60 Hz |
| Kompatible Leistungseinheiten |
LUB12 / LUB32 / LUB38 |
| Typischer Einschaltstrom mit LUB12 |
130 mA bei 24 V DC |
| Typischer Haltestrom mit LUB12 |
60 mA bei 24 V DC |
| Wärmeentwicklung des Steuerkreises mit LUB12 |
2 W |
| Betriebszeit mit LUB12 |
35 ms Öffnen / 70 ms Schließen |
| Nennisolationsspannung |
690 V IEC / 600 V UL & CSA |
| Nennstoßfestigkeit |
6 kV |
| Montage |
Steckmontage, Frontseite |
| Abmessungen |
45 × 66 × 60 mm (B × H × T) |
| Nettogewicht |
0,135 kg |
| IP-Schutzart |
IP20 / IP40, je nach Ausführung |
| Betriebstemperatur |
-25°C bis +70°C |
| Lagertemperatur |
-40°C bis +85°C |
| Maximale Höhe |
2.000 m |
| EAN |
3389110363821 |
Produktübersicht
Das Schneider Electric LUCA1XBL
ist ein Standard-Steuergerät aus dem
TeSys U / TeSys Ultra-Motorstarter-Sortiment.
Es wurde für die Steuerung und den Schutz von Dreiphasenmotoren entwickelt
und bietet einen einstellbaren
Motorstrombereich von 0,35–1,4 A,
eine Steuerkreisspannung von 24 V DC
und einen thermischen Überlastschutz der Klasse 10.
In Kombination mit einer kompatiblen TeSys U Leistungseinheit
trägt das Steuergerät zum Überlast-,
Kurzschluss-, Phasenausfall-,
Phasenungleichheits- und Erdschlusschutz der Anlage bei.
Die modulare Frontsteckbauweise ermöglicht die
Installation und Wartung kompatibler
Motorstarter-Baugruppen.
LUCA1XBL ist nur ein Steuergerät,
kein vollständiger Motorstarter.
Wichtigste Produkteigenschaften
-
TeSys U Standard-Steuergerät
für kompatible modulare Motorstarter-Baugruppen
-
Einstellbarer Strombereich von 0,35–1,4 A
für Dreiphasenmotoranwendungen
-
Steuerkreis mit 24 V DC
mit einem spezifizierten Betriebsbereich von 20–27 V DC
-
Thermischer Überlastschutz der Klasse 10
mit manueller Rückstellung
-
Grundschutz für Motoren
gegen Überlast und Kurzschluss
in kompatiblen Starter-Baugruppen
-
Phasenausfall- und Phasenungleichheitsschutz
mit Erdschlusschutz der Anlage
-
Modulares Frontsteckdesign
für kompatible TeSys U Leistungseinheiten
Auf Lager
Schneider Electric LUCA1XBL
wird als auf Lager gemeldet.
Dieses TeSys U Standard-Steuergerät
verfügt über einen einstellbaren Strombereich von 0,35–1,4 A,
eine Steuerkreisspannung von 24 V DC
und einen thermischen Überlastschutz der Klasse 10.
Bitte überprüfen Sie vor der Bestellung die vollständige Modellbezeichnung,
den Nennstrom des Motors, die Steuerkreisspannung
und die kompatible Leistungseinheit.
Das Angebot umfasst nur das Steuergerät;
die Leistungseinheit des Motorstarters ist nicht enthalten.
Für Mengen- oder Projektanforderungen
kontaktieren Sie bitte unser Beschaffungsteam.
