Schneider Electric LUCA1XBL TeSys U 0,35–1,4 A 24 V DC Schutzart 10 Standard-Steuereinheit

Schneider Electric LUCA1XBL TeSys U 0,35–1,4 A 24 V DC Schutzart 10 Standard-Steuereinheit

Normaler Preis $89.99 USD
Normaler Preis Verkaufspreis $89.99 USD
Sale Ausverkauft
Modellnummer
YingZhou Industrial Automation | Produktinformation

Schneider Electric LUCA1XBL TeSys U Standard-Steuereinheit

0,35–1,4 A | 24 V DC | Klasse 10 | 3-Phasen-Motorschutz | TeSys U
✓ AUF LAGER & BESTELLBEREIT  |  Foto der Originalverpackung  |  Genaue Modellbezeichnung auf der Verpackung geprüft
Spezifikation Produktdaten
Marke Schneider Electric
Genaue Modellbezeichnung LUCA1XBL
Serie TeSys U / TeSys Ultra
Kurzbezeichnung des Geräts LUCA
Produkttyp Standard-Steuereinheit
Geräteanwendung Motorschaltung / Motorschutz
Spezifische Anwendung Grundschutz für Motorstarter
Lasttyp Dreiphasiger, selbstgekühltes Motor
Einstellbereich des Motorstroms 0,35–1,4 A
Steuerkreisspannung (Uc) 24 V DC
Steuerkreisspannungsbereich 20–27 V DC im Betrieb
Steuerkreis-Auslösefreiheit 14,5 V DC
Thermische Überlastklasse Klasse 10
Temperaturkompensationsbereich -25°C bis +70°C
Auslöseempfindlichkeit 14,2 × Ir ±20%
Kurzschlussauslöse 13 × Irmax in kompatibler Ausführung
Rückstellmodus Manuelle Rückstellung
Überlastschutz Mit kompatibler TeSys U Leistungsbasis
Kurzschlussschutz Mit kompatibler TeSys U Leistungsbasis
Phasenausfallschutz Ja
Phasenungleichheitsschutz Ja
Erdschlusschutz Geräteschutz
Nennbetriebsspannung (Ue) 690 V AC, Hauptstromkreis des kompatiblen Starters
Netzfrequenz 40–60 Hz
Einsatzkategorien AC-41 / AC-43 / AC-44
Motorleistung bei 400–440 V 0,25 kW bei 50/60 Hz
Kompatible Leistungsbasen LUB12 / LUB32 / LUB38
Typischer Schließstrom mit LUB12 130 mA bei 24 V DC
Typischer Haltestrom mit LUB12 60 mA bei 24 V DC
Typischer Schließstrom mit LUB32/LUB38 220 mA bei 24 V DC
Typischer Haltestrom mit LUB32/LUB38 80 mA bei 24 V DC
Wärmeableitung des Steuerkreises mit LUB12 2 W
Wärmeableitung des Steuerkreises mit LUB32/LUB38 3 W
Öffnungszeit des Steuerkreises 35 ms bei gelisteten kompatiblen Basen
Schließzeit des Steuerkreises 70 ms bei gelisteten kompatiblen Basen
Nennisolationsspannung (Ui) 690 V IEC / 600 V UL & CSA
Nennstoßspannungsfestigkeit (Uimp) 6 kV
Montageart Steckmontage, Frontmontage
Breite 45 mm
Höhe 66 mm
Tiefe 60 mm
Nettogewicht 0,135 kg
Kompatibilitätskennung LUCA
Frontblende / Verdrahtete Anschlüsse IP20
Außenbereich der Frontverbindung IP40
Betriebstemperatur -25°C bis +70°C
Lagertemperatur -40°C bis +85°C
Maximale Betriebshöhe 2.000 m
Normen EN/IEC 60947-6-2; UL 60947-4-1; CSA C22.2 No. 60947-4-1
GTIN / EAN 3389110363821

Produktübersicht

Die Schneider Electric LUCA1XBL ist eine Standard-Steuereinheit aus dem TeSys U / TeSys Ultra modularen Motorstarter-Sortiment. Sie wurde für die Steuerung und den Schutz von Dreiphasenmotoren entwickelt und bietet einen einstellbaren Motorstrombereich von 0,35–1,4 A, einen Steuerkreis mit 24 V DC sowie einen thermischen Überlastschutz der Klasse 10. Wenn sie in einer kompatiblen TeSys U Starter-Baugruppe installiert ist, unterstützt die Steuereinheit Überlast-, Kurzschluss-, Phasenausfall-, Phasenungleichheitsschutz und Erdschlusschutz für Geräte. Ihre elektronische Stromeinstellfunktion und die modulare Frontsteckbauweise ermöglichen eine einfache Installation und Wartung. Die LUCA1XBL ist lediglich eine Standard-Steuereinheit, kein vollständiger Motorstarter. Eine kompatible Leistungsbasis muss separat ausgewählt werden.

Wichtigste Produkteigenschaften

  • TeSys U Standard-Steuereinheit für kompatible modulare Motorstarter-Baugruppen
  • Einstellbarer Motorstrombereich von 0,35–1,4 A für den Schutz von Dreiphasenmotoren
  • Steuerkreis mit 24 V DC mit vom Hersteller spezifiziertem Betriebsspannungsbereich von 20–27 V DC
  • Thermischer Überlastschutz der Klasse 10 mit manueller Rückstellung
  • Grundlegende Motor-Schutzfunktionen einschließlich Überlast- und Kurzschlussschutz mit einer kompatiblen Leistungsbasis
  • Phasenausfall- und Phasenungleichheitsschutz mit Erdschlusschutz für Geräte
  • Modulares Frontsteckdesign für kompatible TeSys U Leistungsbasen

Produktverifikation

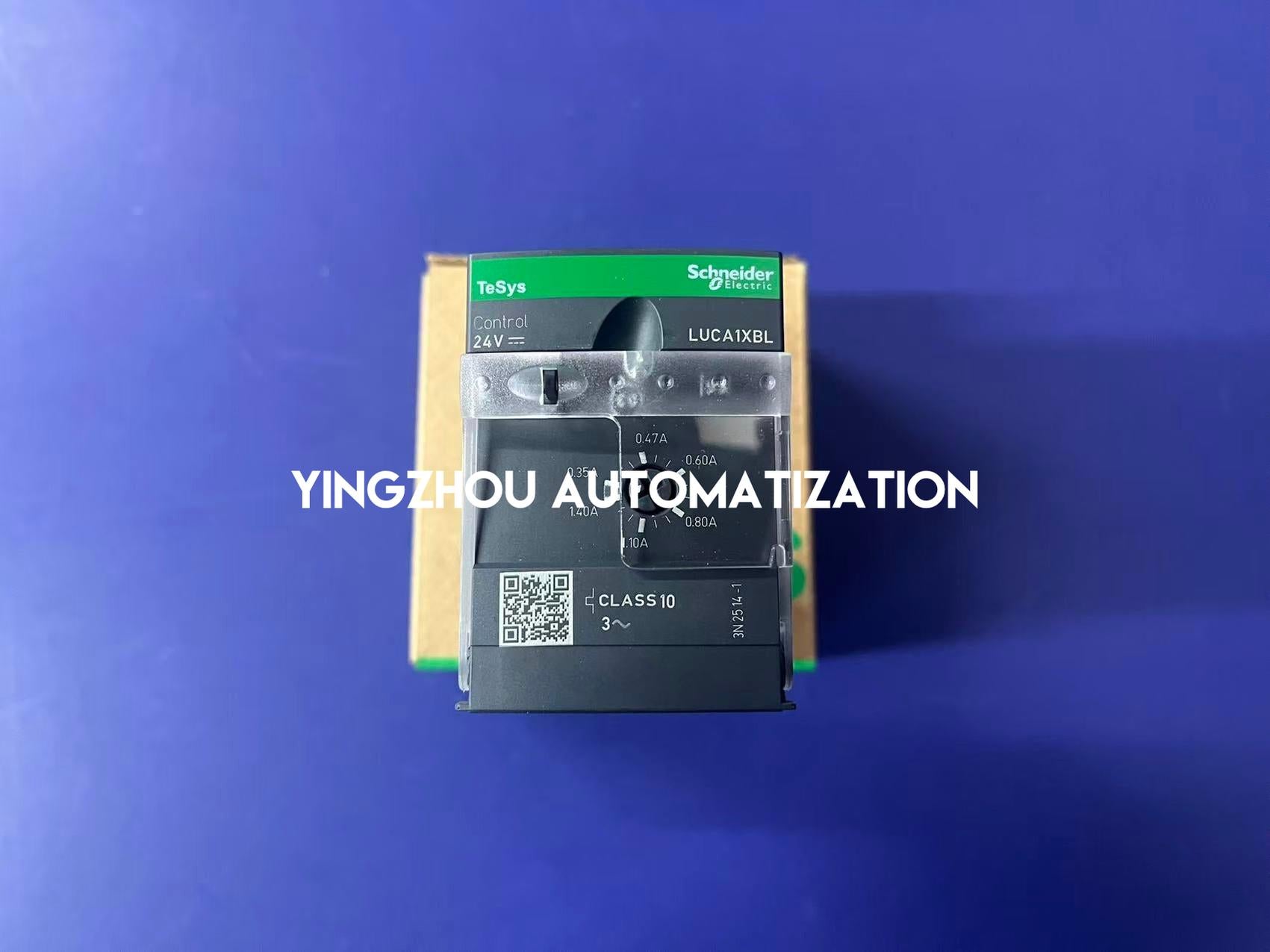

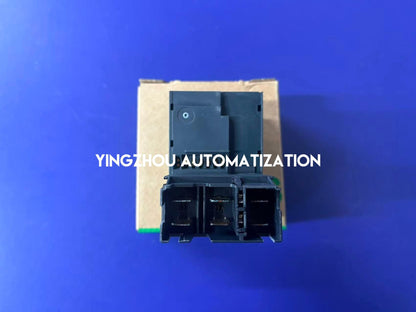

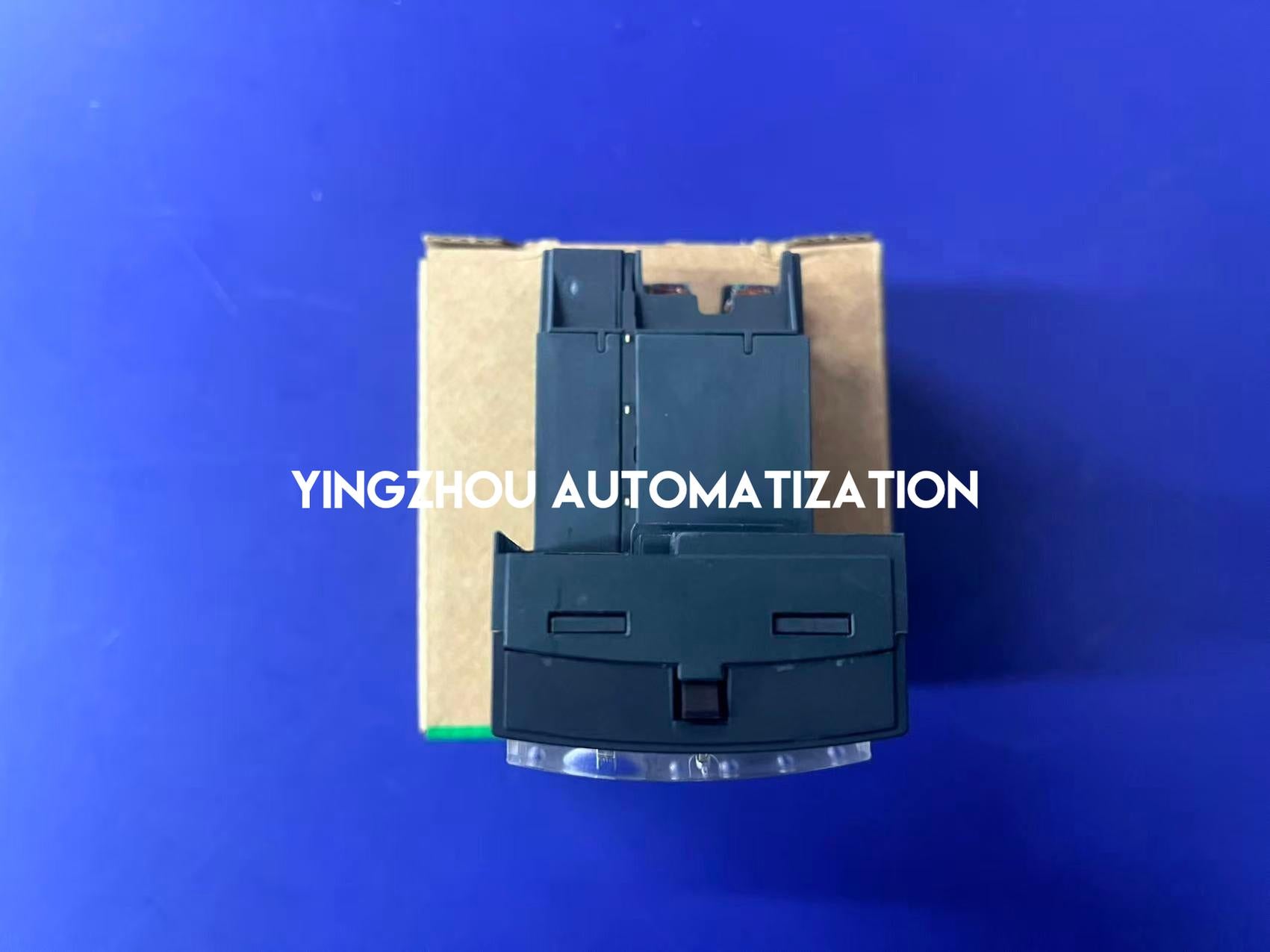

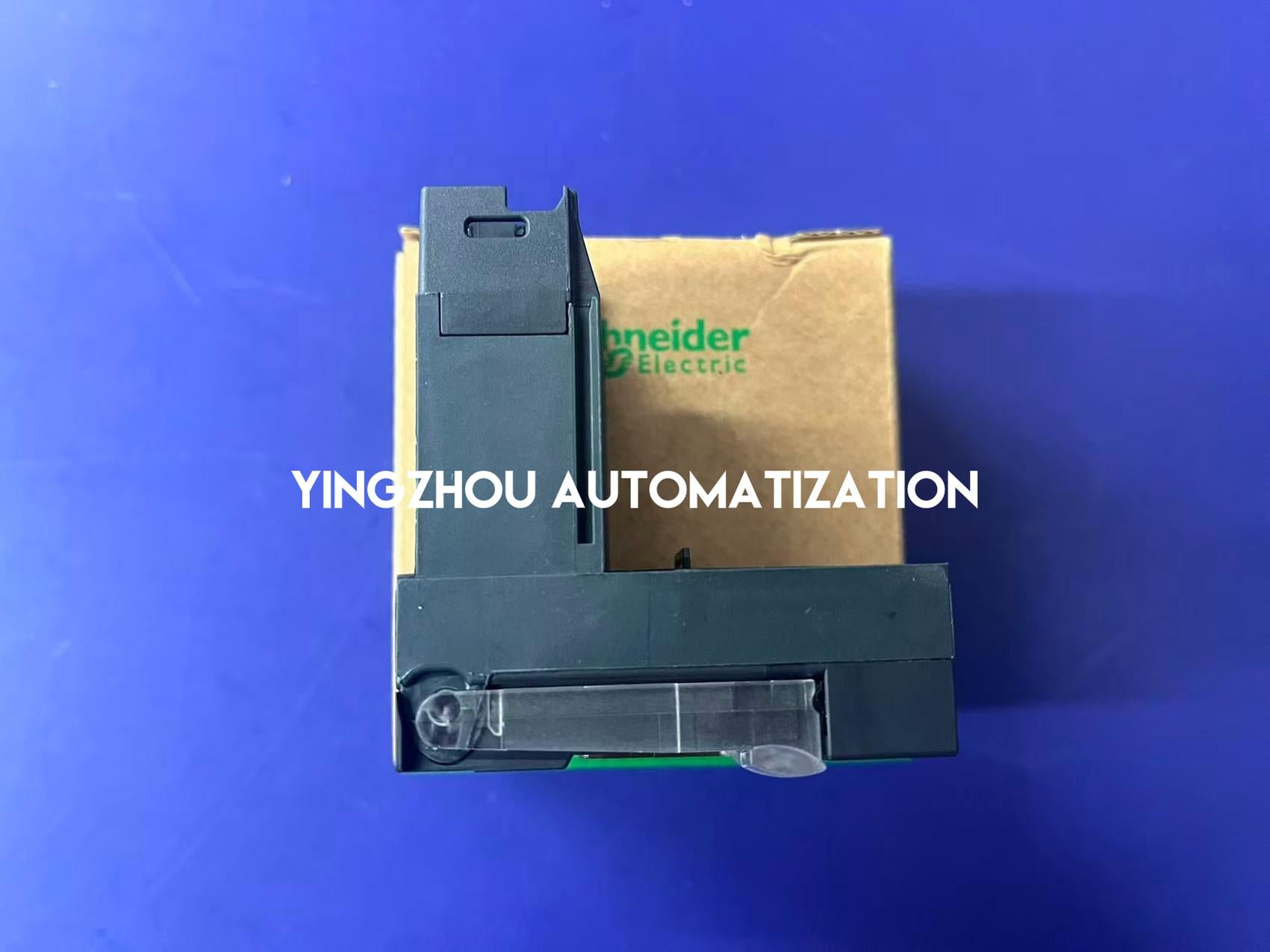

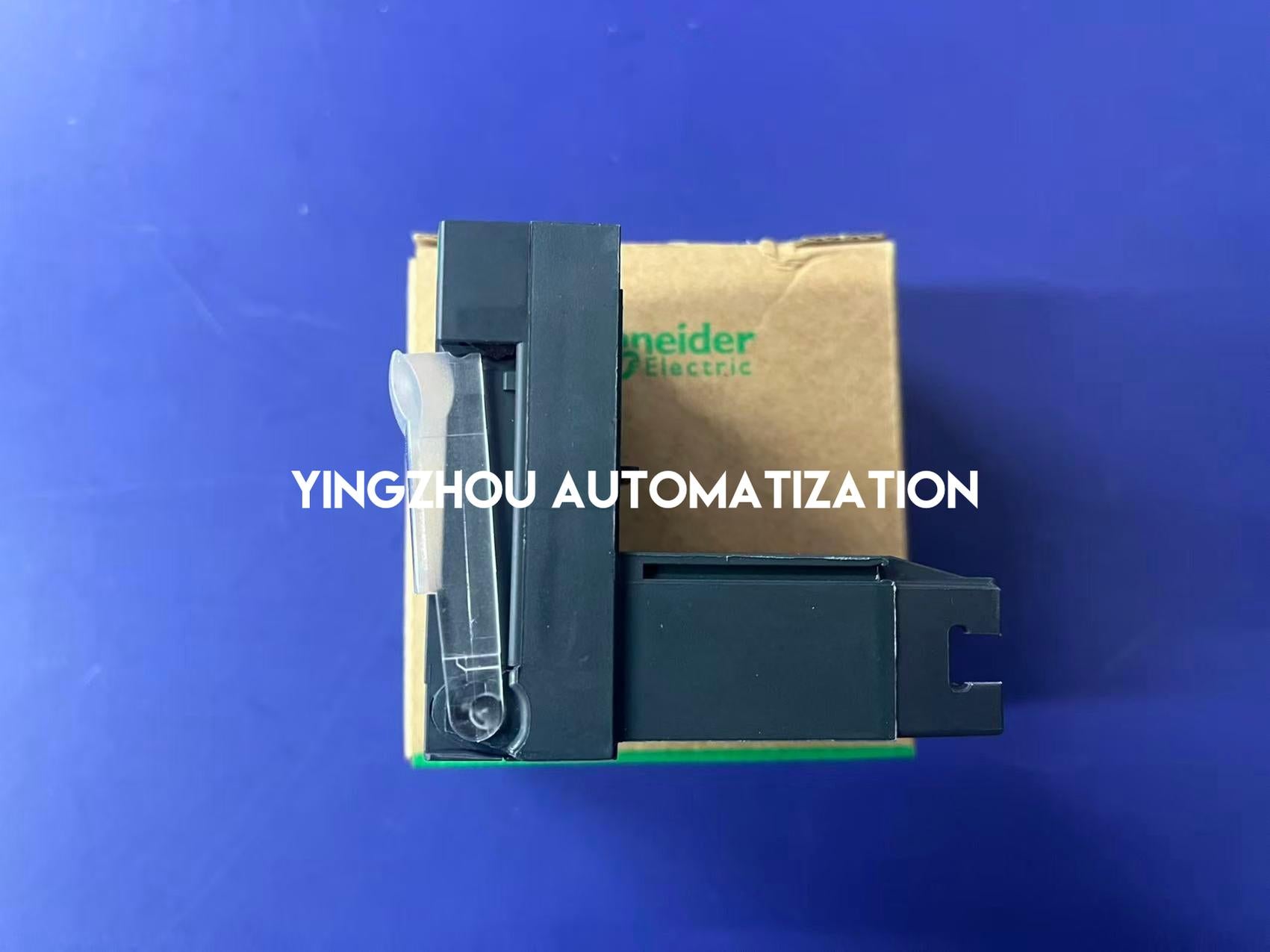

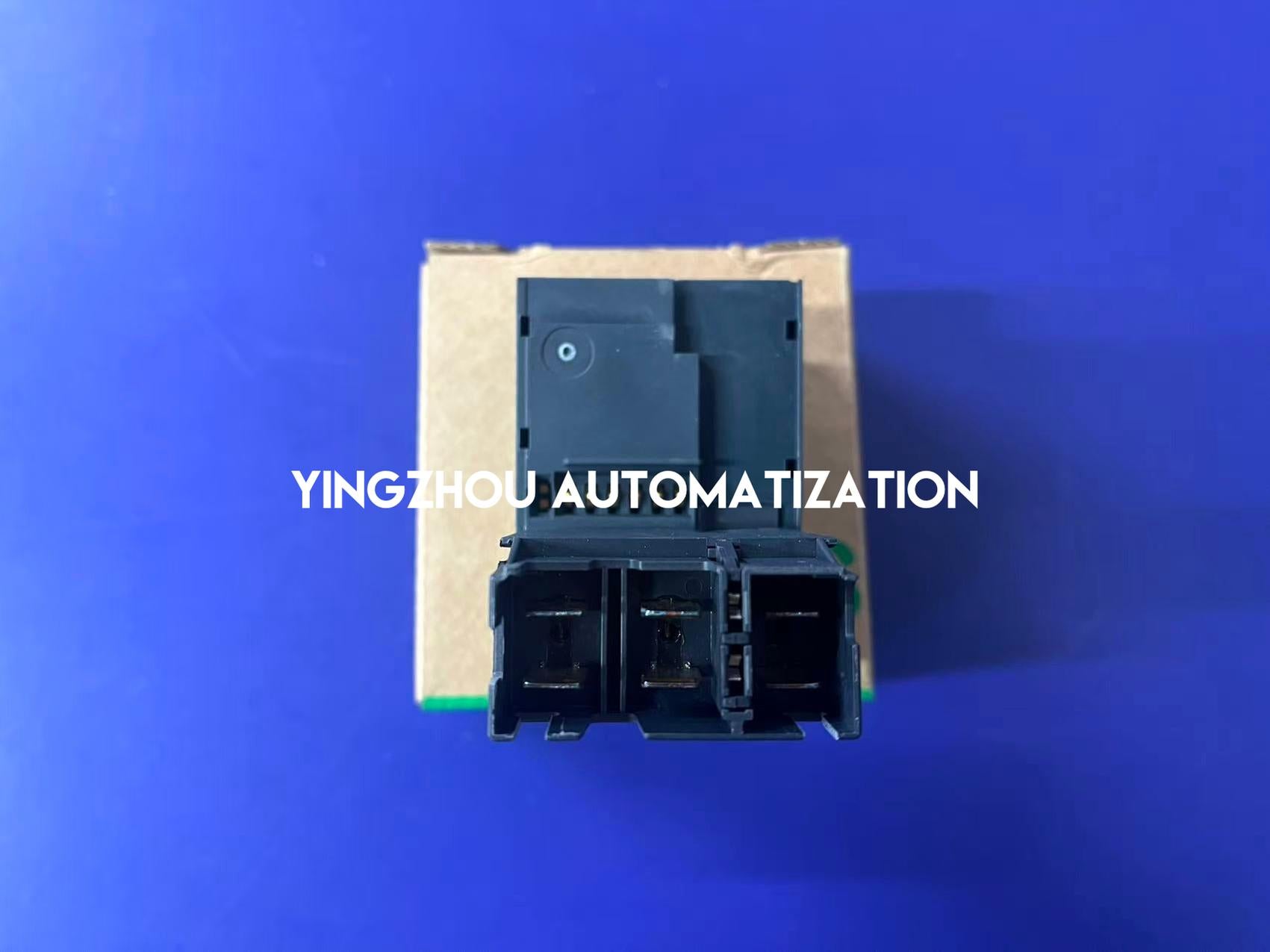

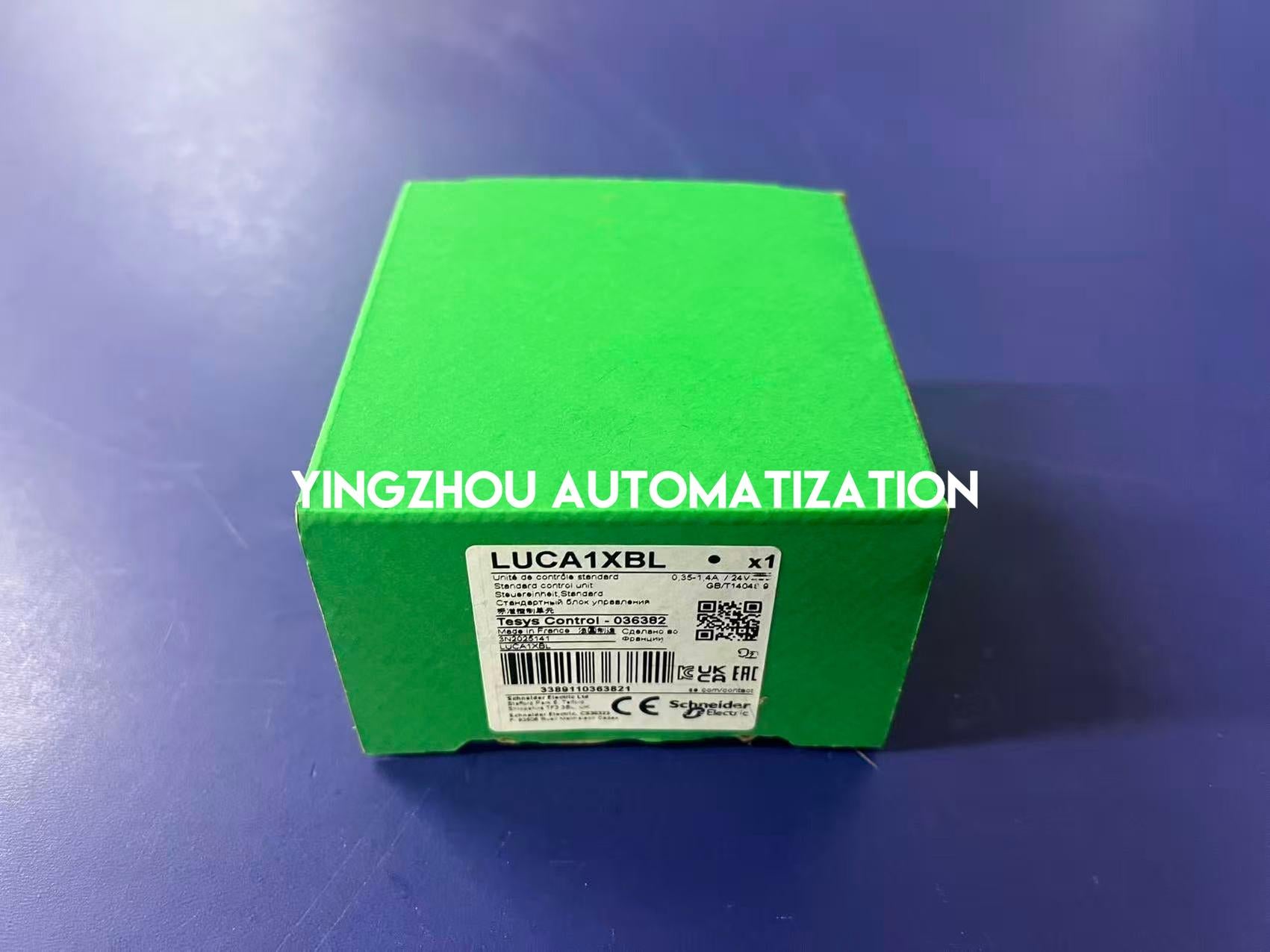

✓ Foto der Originalverpackung von Schneider

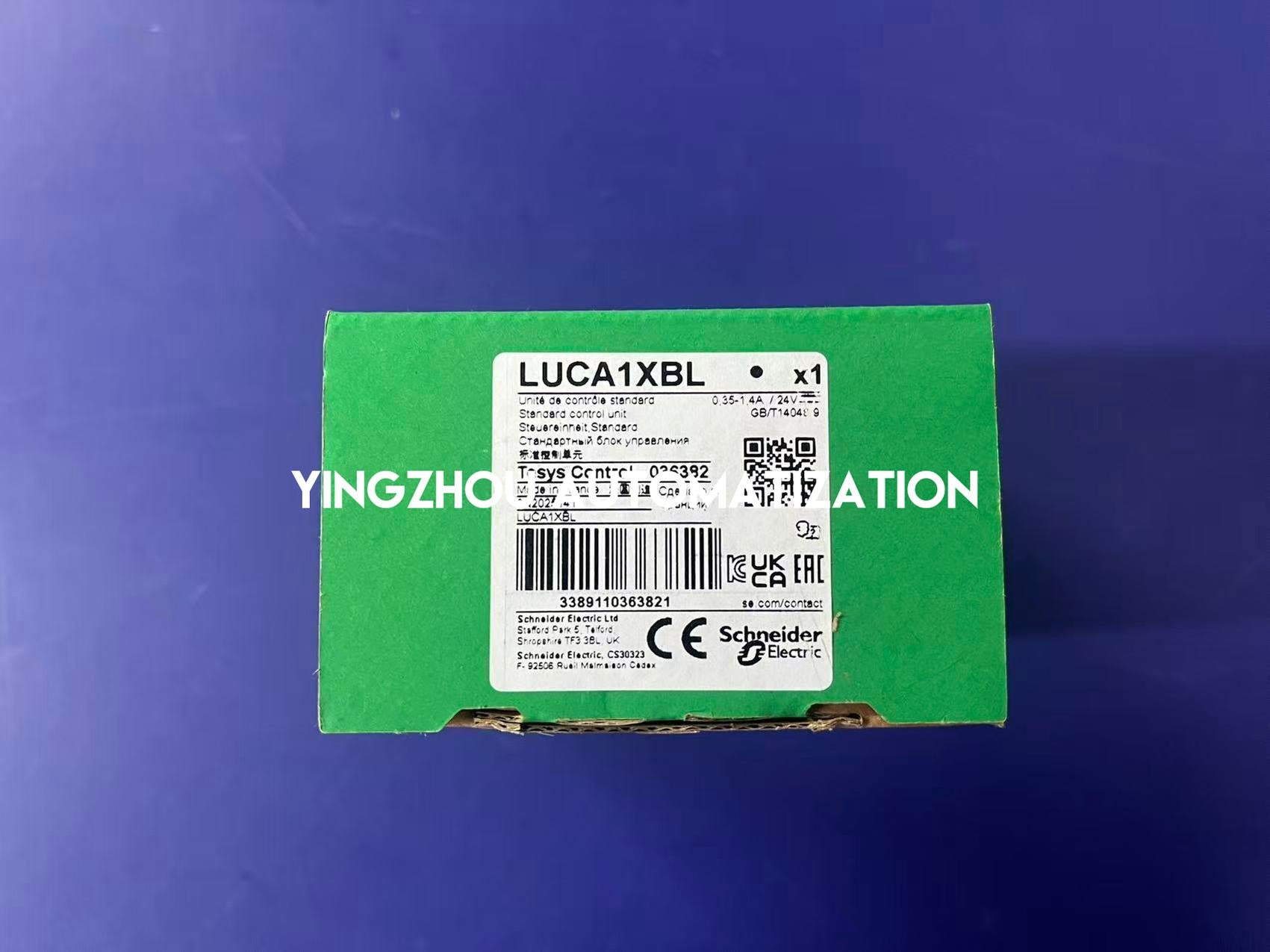

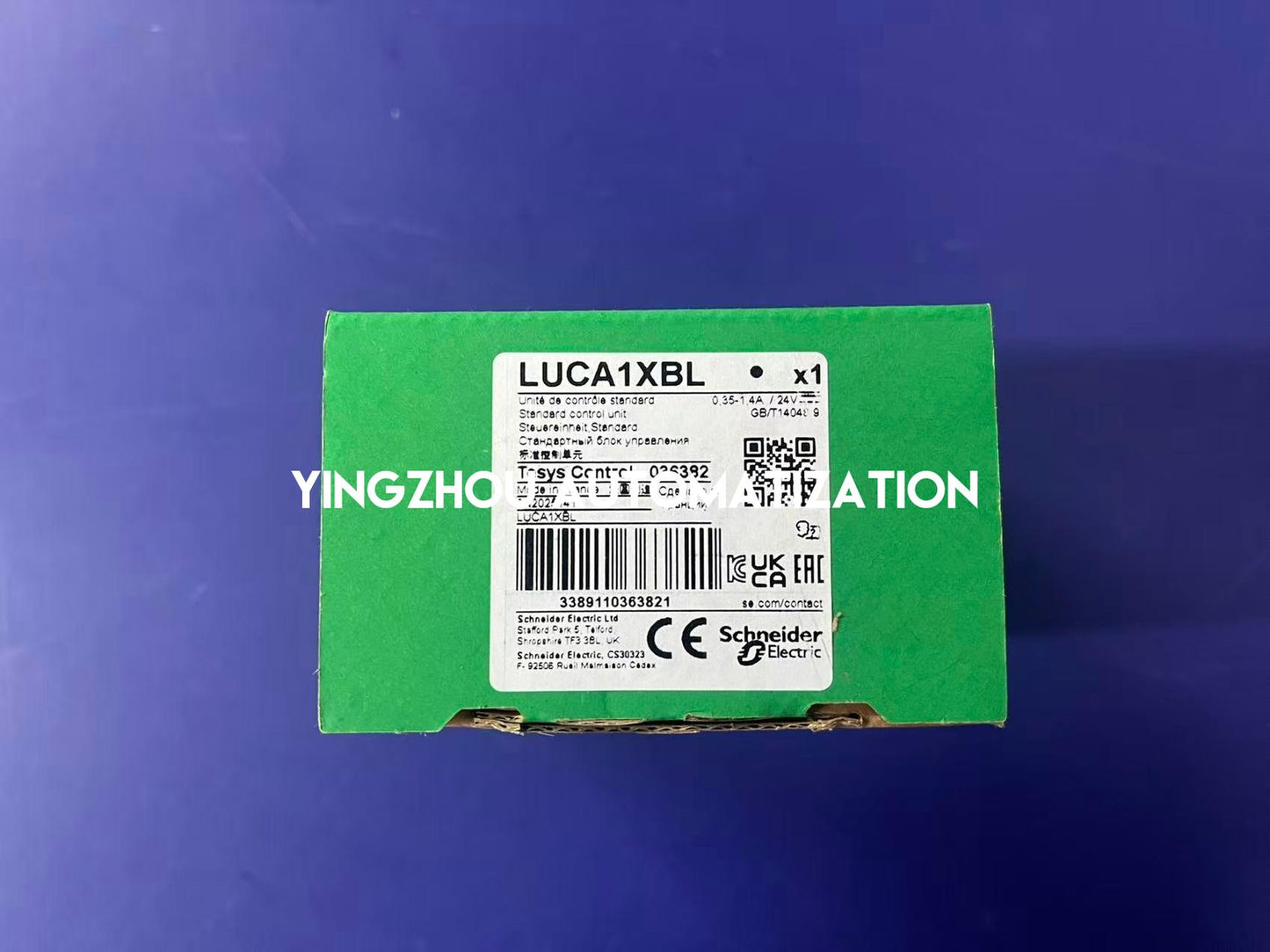

✓ Genaue Modellbezeichnung LUCA1XBL auf dem Verpackungsetikett sichtbar
✓ Strombereich von 0,35–1,4 A und 24 V DC-Kennzeichnung sichtbar
✓ Schneider-Markenname, Herstellerkennzeichnungen, Barcode und Verpackungsmenge x1 sichtbar
✓ Vor der Bestellung genaue Modellbezeichnung, Strombereich, Steuerkreisspannung und kompatible TeSys U Leistungsbasis prüfen

Auf Lager & bestellbereit

Schneider Electric LUCA1XBL ist derzeit als lagernd gemeldet. Ein tatsächliches Foto der Schneider-Verpackung steht zur Modellüberprüfung zur Verfügung. Diese TeSys U Standard-Steuereinheit verfügt über einen einstellbaren Motorstrombereich von 0,35–1,4 A, 24 V DC Steuerspannung und thermischen Überlastschutz der Klasse 10. Die Steuereinheit ist für den Einsatz mit einer zugelassenen TeSys U Leistungseinheit vorgesehen. Dieses Angebot gilt nur für die Steuereinheit. Bitte bestätigen Sie vor dem Kauf das genaue Modell, den Nenndauerstrom des Motors, die Steuerspannung, die kompatible Sternenleistungseinheit und die benötigte Menge. Kontaktieren Sie unser Team für internationale Versandvereinbarungen.
