Schneider Electric LUCA18BL TeSys U Standard-Motorsteuergerät
4,5–18 A | 24 V DC | Schutzklasse 10 | Dreiphasen-Motorschutz | TeSys U
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
LUCA18BL |
| Serie |
TeSys U / TeSys Ultra |
| Kurzbezeichnung des Geräts |
LUCA |
| Produkttyp |
Standard-Steuergerät |
| Geräteanwendung |
Motorsteuerung / Motorschutz |
| Spezifische Anwendung |
Grundlegender Motorschutz: Überlast- und Kurzschlussschutz |
| Lasttyp |
Dreiphasen-Selbstkühlungs-Motor |
| Einstellbereich des Motorstroms |
4,5–18 A |
| Steuerkreisspannung (Uc) |
24 V DC |
| Steuerkreisspannungsbereich |
20–27 V DC im Betrieb |
| Steuerkreis-Auslösefreigängigkeit |
14,5 V DC |
| Thermische Überlastschutzklasse |
Schutzklasse 10 |
| Temperaturkompensationsbereich |
-25°C bis +70°C |
| Auslösebeanspruchung |
14,2 × Ir ±20% |
| Rückstellmodus |
Manuelle Rückstellung |
| Überlastschutz |
Mit kompatibler Leistungseinheit |
| Kurzschlussschutz |
Mit kompatibler Leistungseinheit |
| Phasenausfallschutz |
Ja |
| Phasenungleichheitsschutz |
Ja |
| Erdschlusschutz |
Ja, Anlagenschutz |
| Bemessungsbetriebsspannung (Ue) |
690 V AC, Hauptstromkreis kompatiblen Anrichters |
| Netzfrequenz |
40–60 Hz |
| Einsatzkategorien |
AC-41 / AC-43 / AC-44 |
| Motorleistung bei 400–440 V |
7,5 kW bei 50/60 Hz |
| Motorleistung bei 500 V |
9 kW bei 50/60 Hz |
| Motorleistung bei 690 V |
15 kW bei 50/60 Hz |
| Kompatible Leistungseinheiten |
LUB32 / LUB38 / LUB320 / LUB380 |
| Kompatible Umkehrgeräte |
LU2B32BL / LU2B38BL |
| Typischer Schließstrom |
220 mA bei 24 V DC mit LUB32/LUB38 |
| Typischer Haltestrom |
80 mA bei 24 V DC mit LUB32/LUB38 |
| Wärmeableitung des Steuerkreises |
3 W mit LUB32/LUB38 |
| Öffnungszeit des Steuerkreises |
35 ms mit LUB32/LUB38 |
| Schließzeit des Steuerkreises |
70 ms mit LUB32/LUB38 |
| Bemessungsisolationsspannung (Ui) |
690 V IEC / 600 V UL & CSA |
| Bemessungsstoßfestigkeit (Uimp) |
6 kV |
| Montageart |
Steckgerät, Frontmontage |
| Breite |
45 mm |
| Höhe |
66 mm |
| Tiefe |
60 mm |
| Nettogewicht |
0,135 kg |
| Kompatibilitätskennung |
LUCA |
| Frontblende / Verdrahtete Anschlüsse |
IP20 |
| Äußerer Anschlussbereich an der Vorderseite |
IP40 |
| Betriebstemperatur |
-25°C bis +70°C |
| Lagertemperatur |
-40°C bis +85°C |
| Maximale Betriebshöhe |
2.000 m |
| Normen |
EN/IEC 60947-6-2; UL 60947-4-1; CSA C22.2 No. 60947-4-1 |
| GTIN / EAN |
3389110363852 |
| Verpackungsmenge des Herstellers |
1 Stück |
Produktübersicht
Das Schneider Electric LUCA18BL
ist ein Standard-Steuergerät aus dem
modularen Motorschalter-Sortiment
TeSys U / TeSys Ultra.
Es bietet einen einstellbaren
Motorstrombereich von 4,5–18 A,
einen 24-V-DC-Steuerkreis
und thermischen Überlastschutz der Schutzklasse 10
für Dreiphasen-Motoranwendungen.
Seine grundlegenden Schutzfunktionen unterstützen
Überlast-, Kurzschluss-, Phasenausfall-,
Phasenungleichheits- und Anlagenerdschlusschutz
bei der Installation in einer kompatiblen
TeSys-U-Anrichterbaugruppe.
Die elektronische Steuereinheit umfasst
einen Stromeinstellknopf und eine manuelle Rückstellung.
Die Frontsteckbauweise unterstützt
eine modulare Installation und Wartung.
Das LUCA18BL ist nur ein Standard-Steuergerät,
kein vollständiger Motorschalter.
Eine kompatible Leistungseinheit und alle erforderlichen
Zubehörteile müssen separat ausgewählt werden.
Wichtige Produkteigenschaften
-
TeSys-U-Standard-Steuergerät für kompatible modulare Motorschalter-Baugruppen
-
Einstellbarer Motorstrombereich von 4,5–18 A für den Dreiphasen-Motorschutz
-
Steuerungsspannung von 24 V DC mit einem Betriebsbereich von 20–27 V DC
-
Thermischer Überlastschutz der Schutzklasse 10 mit manueller Rückstellung
-
Grundlegende Motorschutzfunktionen einschließlich Überlast-, Kurzschluss- und Phasenausfallschutz
-
Phasenungleichheits- und Anlagenerdschlusschutz in einer korrekt konfigurierten Anrichterbaugruppe
-
Modulares Frontsteckdesign für kompatible TeSys-U-Leistungseinheiten
Echte Produktverifikation
✓

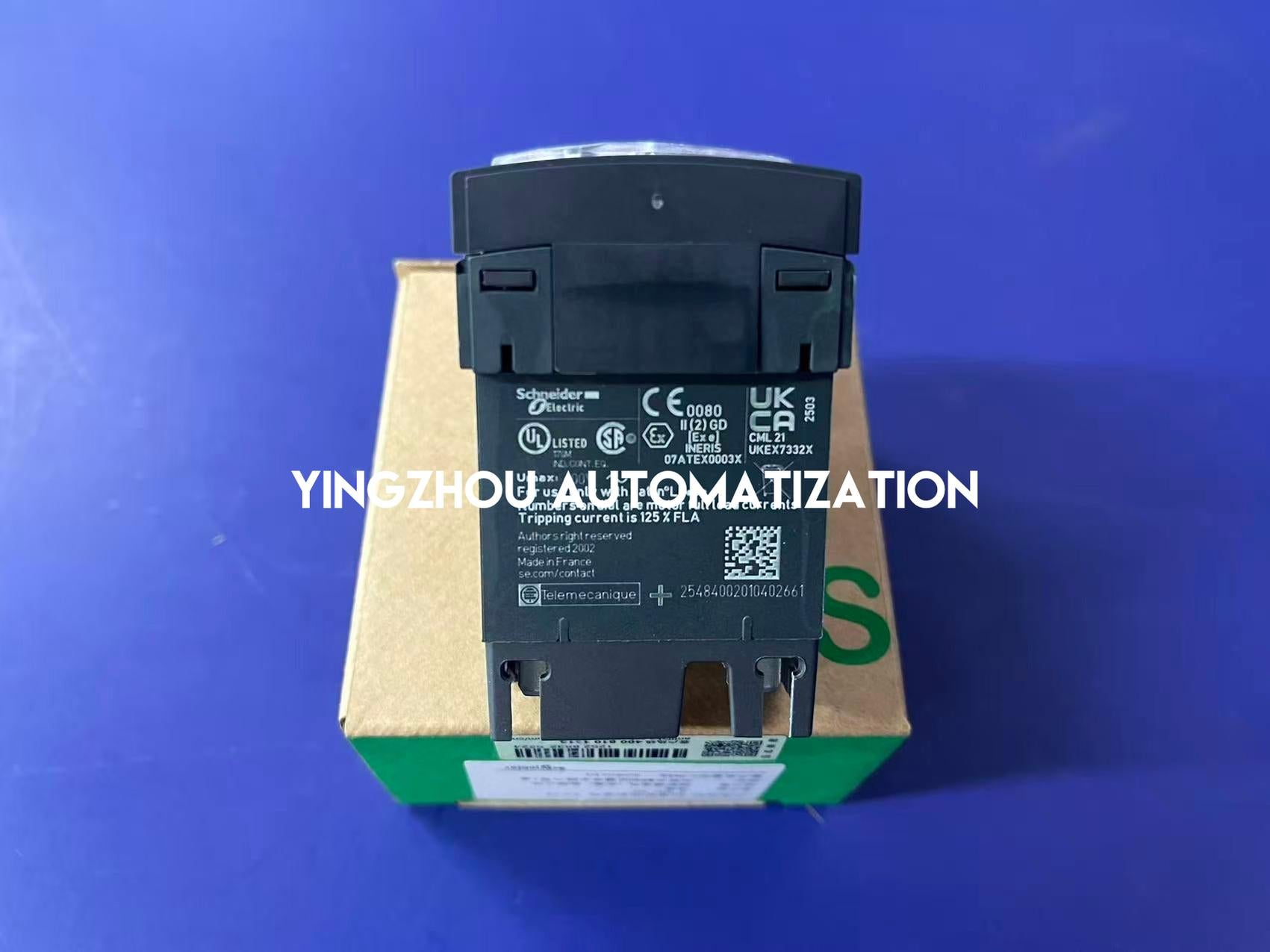

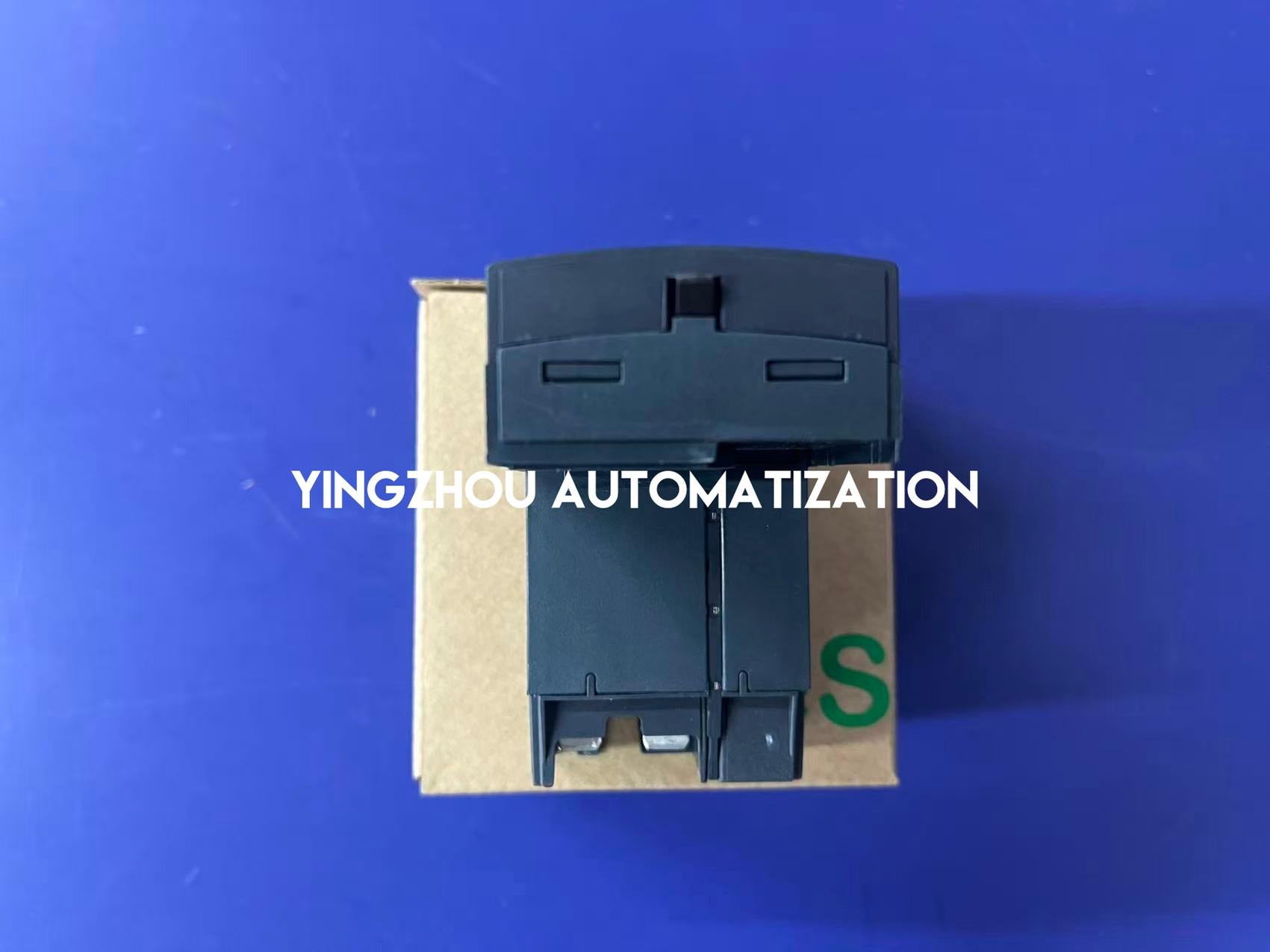

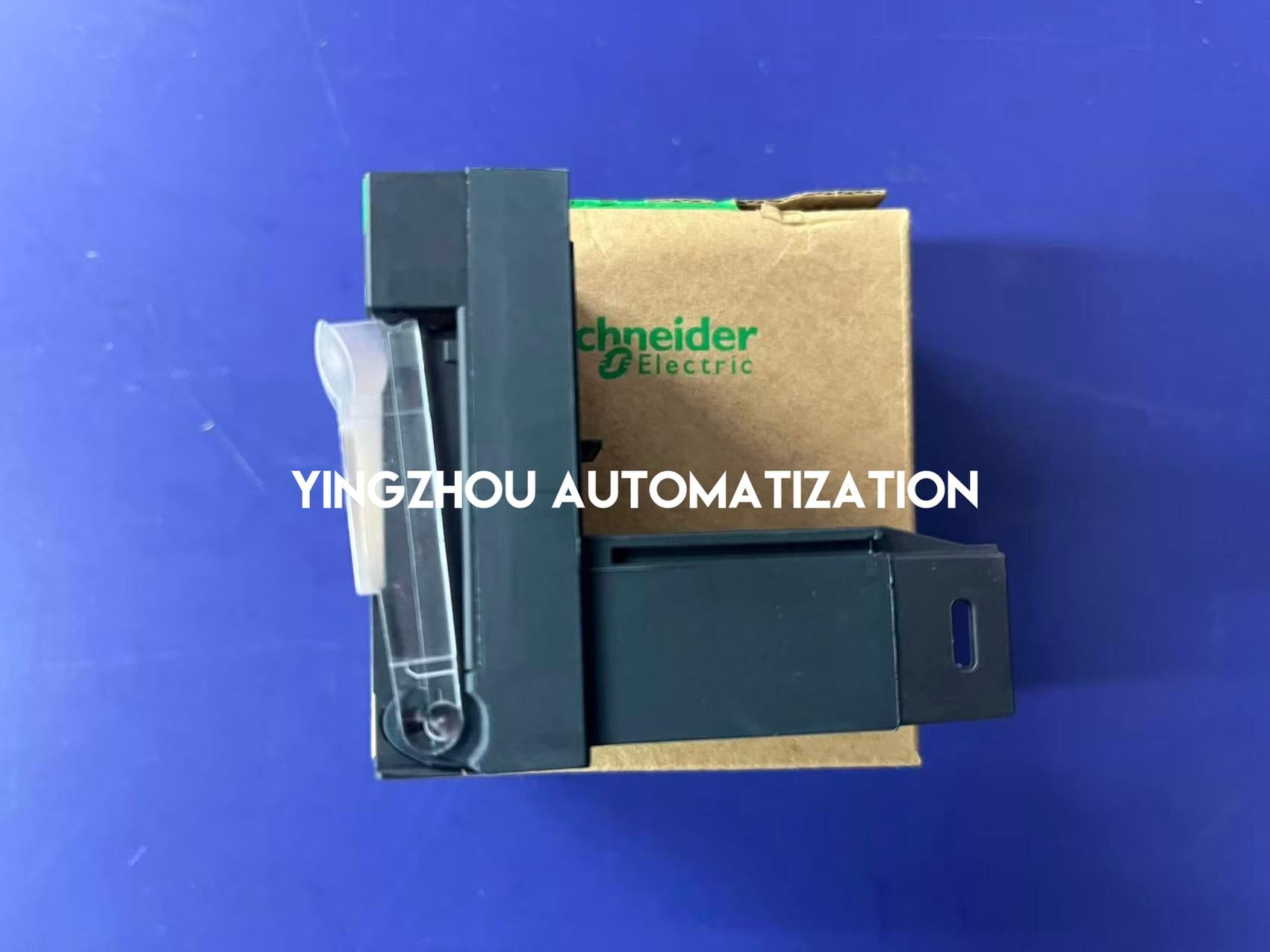

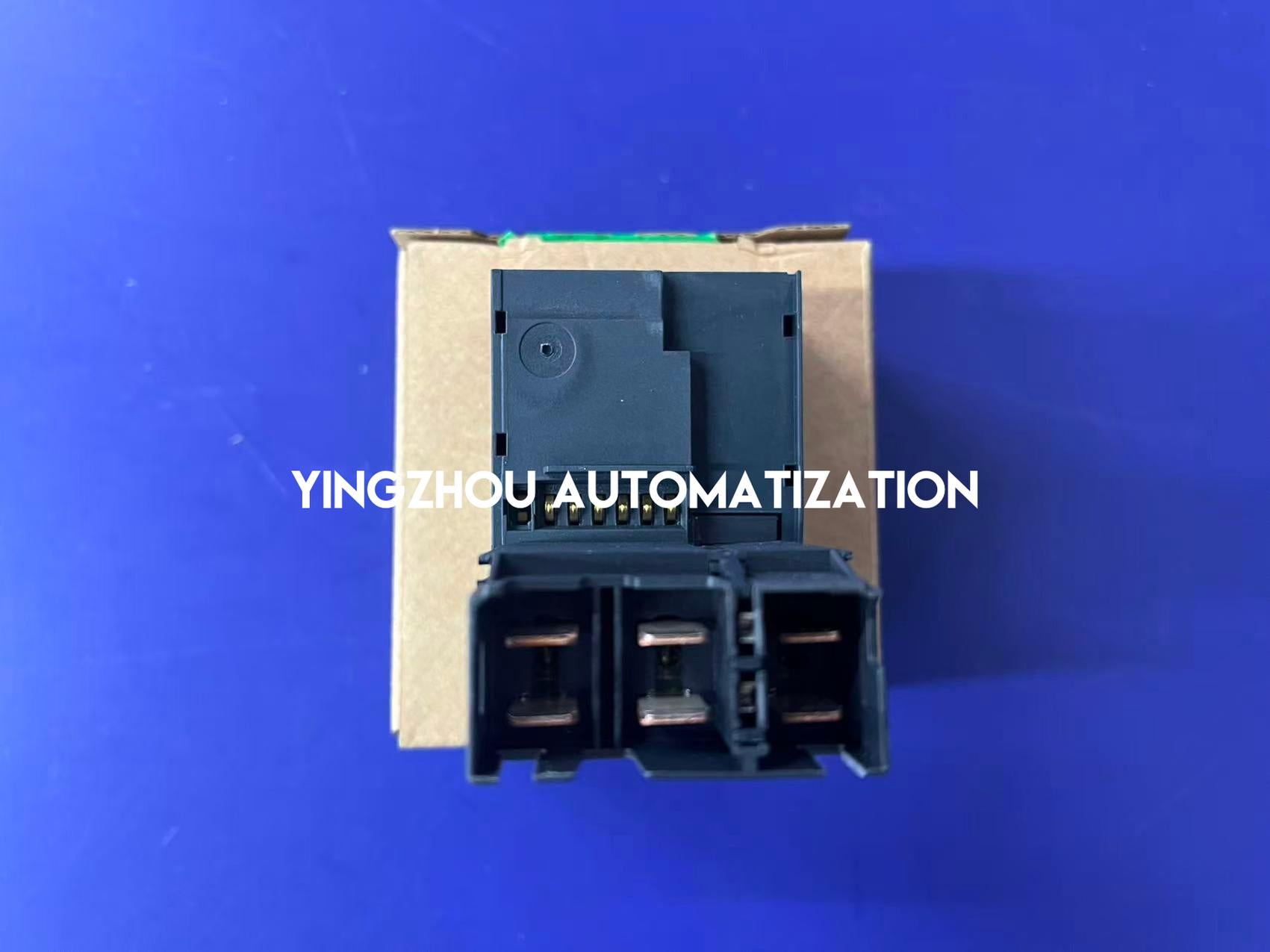

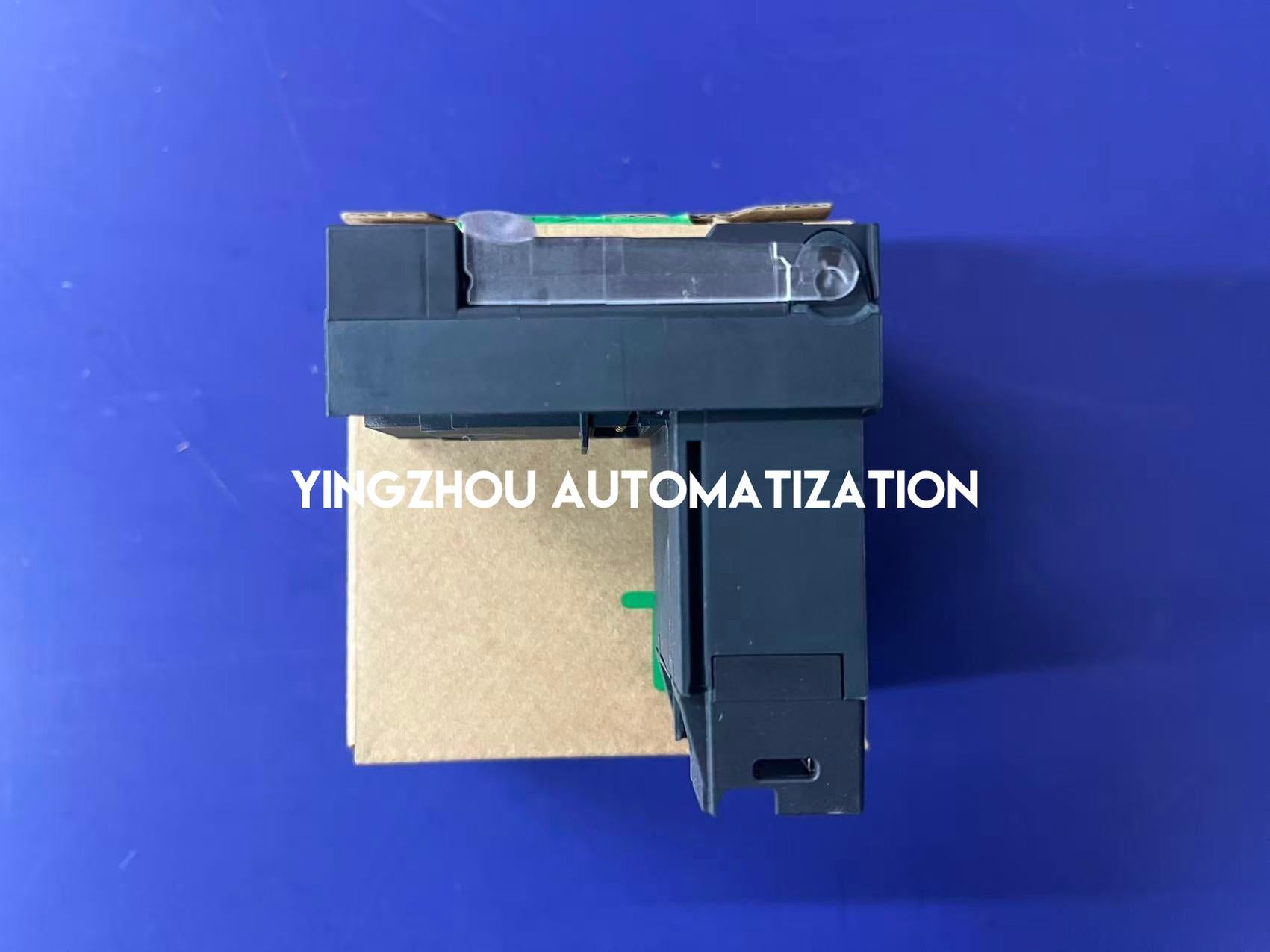

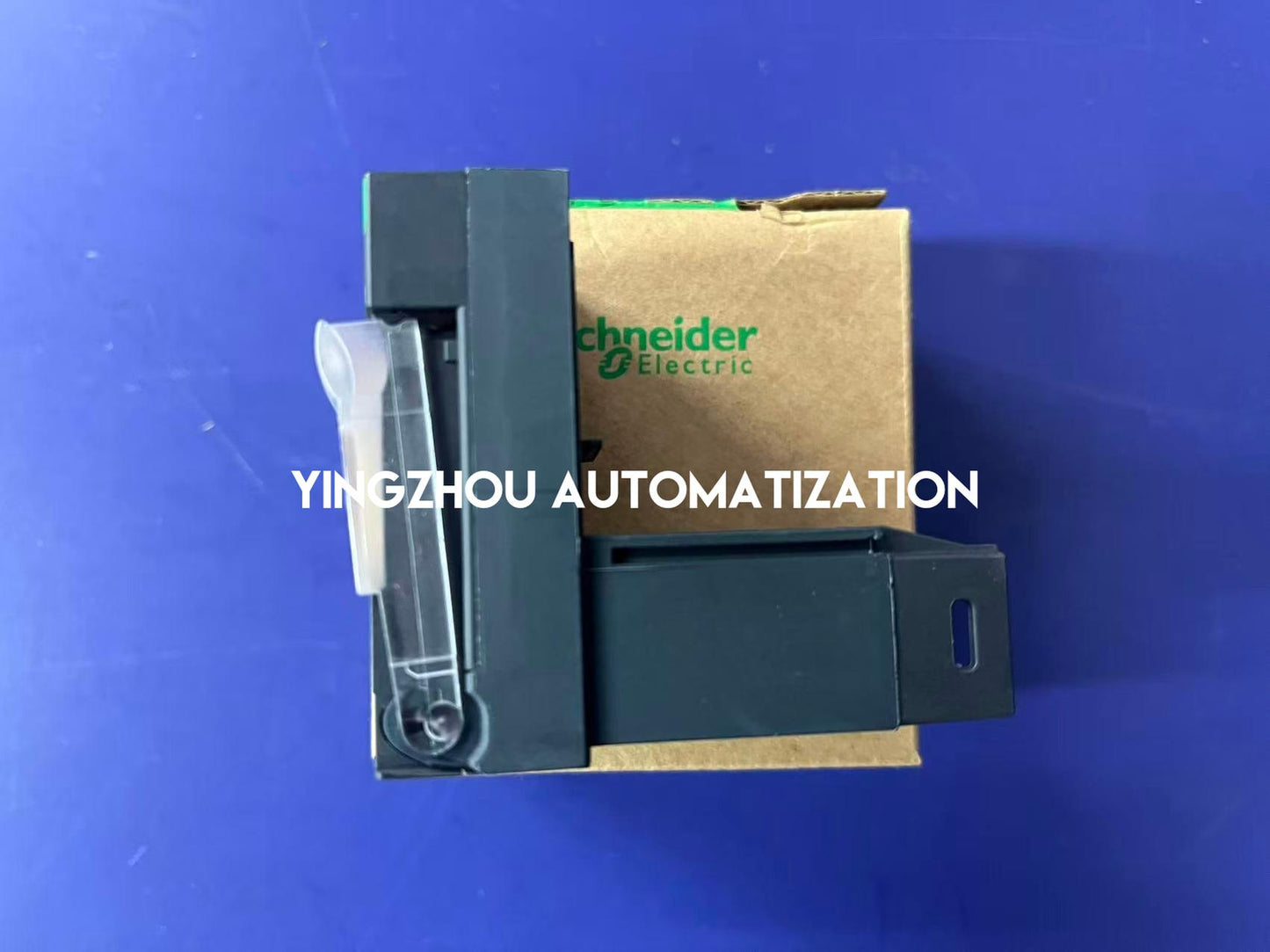

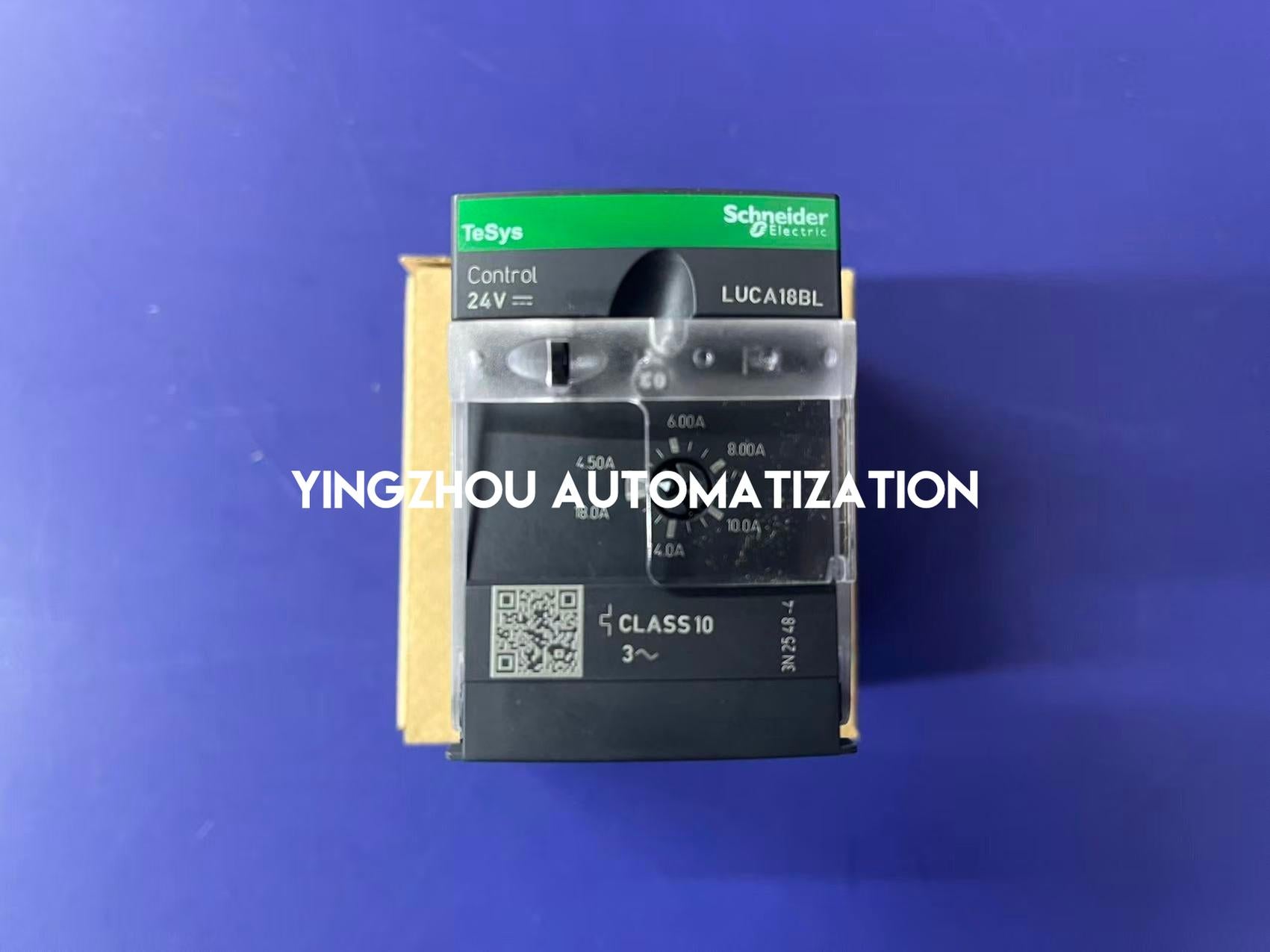

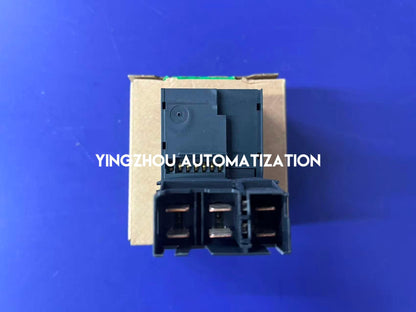

Echte Produktfotos
✓
Schneider Electric-Marken- und Produktgehäusebeschriftungen sichtbar
✓

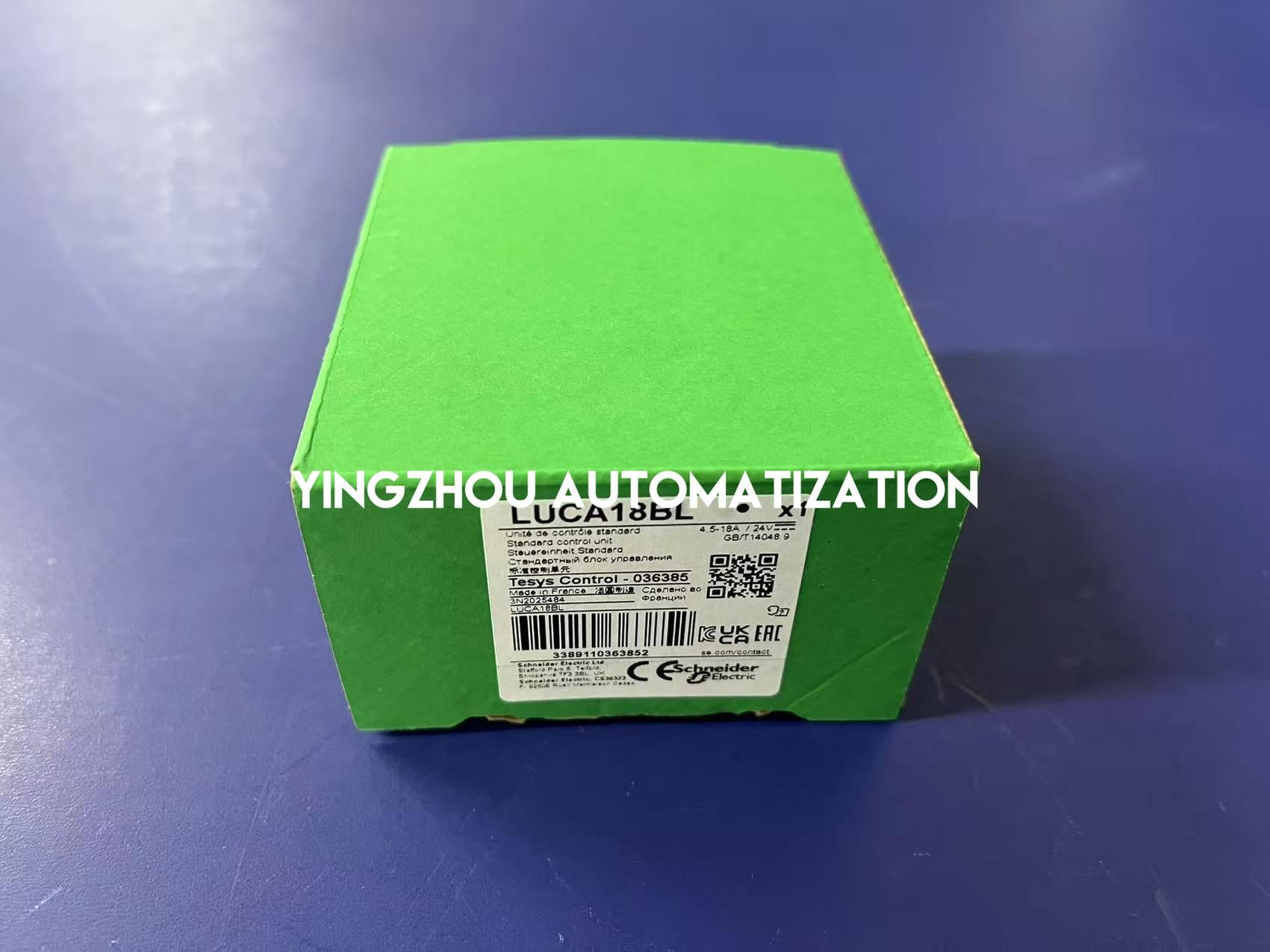

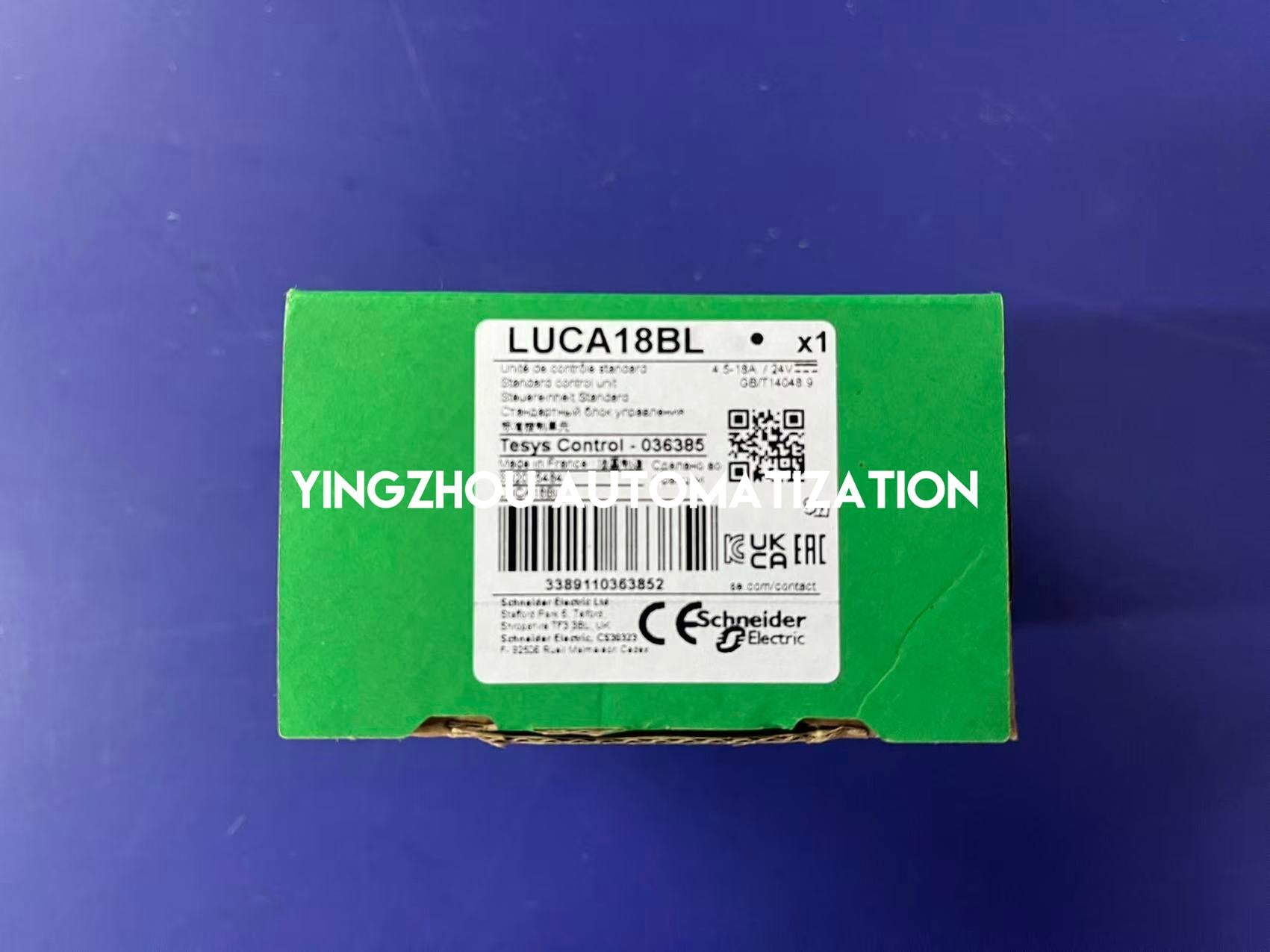

Schneider-Verpackung mit sichtbarer genauer Modellbezeichnung LUCA18BL
✓
Vor der Bestellung genaue Modellbezeichnung LUCA18BL,
Steuerungsspannung von 24 V DC, Strombereich von 4,5–18 A
und kompatible Leistungseinheit überprüfen
Auf Lager & bestellbereit
Schneider Electric LUCA18BL
wird derzeit als auf Lager gemeldet.
Echte Produkt- und Schneider-Verpackungs
fotos stehen für die Überprüfung durch den Käufer zur Verfügung.
Dieses TeSys-U-Standard-Steuergerät
bietet einen einstellbaren Motorstrombereich von 4,5–18 A,
24 V DC Steuerungsspannung
und thermischen Überlastschutz der Schutzklasse 10.
Seine grundlegenden Schutzfunktionen unterstützen
Dreiphasen-Motoranwendungen
bei Verwendung mit einer kompatiblen Leistungseinheit.
Dieses Angebot gilt nur für das Steuergerät.
Bitte bestätigen Sie vor dem Kauf die genaue Modellbezeichnung,
den Nenndauerstrom des Motors, die Steuerungsspannung
und die zugelassene Leistungseinheit.
