Schneider Electric LUCA05BL TeSys U Standard-Steuereinheit
1,25–5 A | 24 V DC | Schutzklasse 10 | Dreiphasen-Motorschutz | TeSys U
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
LUCA05BL |
| Serie |
TeSys U / TeSys Ultra |
| Kurzbezeichnung des Geräts |
LUCA |
| Produkttyp |
Standard-Steuereinheit |
| Geräteanwendung |
Motorsteuerung / Motorschutz |
| Spezifische Anwendung |
Grundschutz für Motorstarter |
| Lasttyp |
Dreiphasen-Motor mit Selbstkühlung |
| Einstellbereich des Motorstroms |
1,25–5 A |
| Steuerkreisspannung (Uc) |
24 V DC |
| Spannungsbereich des Steuerkreises |
20–27 V DC im Betrieb |
| Abfallspannung des Steuerkreises |
14,5 V DC |
| Thermische Überlastschutzklasse |
Schutzklasse 10 |
| Temperaturkompensationsbereich |
-25°C bis +70°C |
| Auslöseflussschwelle |
14,2 × Ir ±20% |
| Rückstellmodus |
Manuelle Rückstellung |
| Überlastschutz |
Mit kompatibler TeSys U-Leistungsbasis |
| Kurzschlussschutz |
Mit kompatibler TeSys U-Leistungsbasis |
| Phasenausfallschutz |
Ja |
| Phasenungleichheitsschutz |
Ja |
| Erdschlusschutz |
Geräteschutz |
| Nennbetriebsspannung des Hauptkreises |
Bis zu 690 V AC mit kompatiblem Starter |
| Netzfrequenz |
40–60 Hz |
| Einsatzkategorien |
AC-41 / AC-43 / AC-44 |
| Motorleistung bei 400–440 V AC |
1,5 kW bei 50/60 Hz |
| Motorleistung bei 500 V AC |
2,2 kW bei 50/60 Hz |
| Motorleistung bei 690 V AC |
3 kW bei 50/60 Hz |
| Kompatible Leistungsbasen |
LUB12 / LUB32 / LUB38 |
| Weitere kompatible Leistungsbasen |
LUB120 / LUB320 / LUB380 |
| Kompatible Umkehrbasen |
LU2B12BL / LU2B32BL / LU2B38BL |
| Typischer Einschaltstrom mit LUB12 |
130 mA bei 24 V DC |
| Typischer Haltestrom mit LUB12 |
60 mA bei 24 V DC |
| Typischer Einschaltstrom mit LUB32/LUB38 |
220 mA bei 24 V DC |
| Typischer Haltestrom mit LUB32/LUB38 |
80 mA bei 24 V DC |
| Wärmeableitung des Steuerkreises mit LUB12 |
2 W |
| Wärmeableitung des Steuerkreises mit LUB32/LUB38 |
3 W |
| Öffnungszeit des Steuerkreises |
35 ms bei aufgeführten kompatiblen Basen |
| Schließzeit des Steuerkreises |
70 ms bei aufgeführten kompatiblen Basen |
| Nennisolationsspannung (Ui) |
690 V IEC / 600 V UL & CSA |
| Nennstoßfestigkeit (Uimp) |
6 kV |
| Sichere Stromkreistrennung |
400 V SELV, vom Hersteller angegeben |
| Montageart |
Steckbar, Frontmontage |
| Breite |
45 mm |
| Höhe |
66 mm |
| Tiefe |
60 mm |
| Nettogewicht |
0,135 kg |
| Kompatibilitätskennung |
LUCA |
| Frontblende / Anschlussklemmen |
IP20 |
| Außenbereich der Frontverbindung |
IP40 |
| Betriebstemperatur |
-25°C bis +70°C |
| Lagertemperatur |
-40°C bis +85°C |
| Maximale Betriebshöhe |
2.000 m |
| Normen |
IEC/EN 60947-6-2; UL 60947-4-1; CSA C22.2 No. 60947-4-1 |
| GTIN / EAN |
3389110363838 |
Produktübersicht
Die Schneider Electric LUCA05BL
ist eine Standard-Steuereinheit aus dem
modularen Motorstarter-Sortiment
TeSys U / TeSys Ultra.
Sie wurde für die Steuerung und den Schutz von Dreiphasenmotoren entwickelt
und bietet einen einstellbaren
Motorstrombereich von 1,25–5 A,
einen Steuerkreis mit 24 V DC
sowie thermischen Überlastschutz der Schutzklasse 10.
Wenn sie in einer kompatiblen TeSys U Starterbaugruppe installiert ist,
unterstützt die Steuereinheit Überlast-, Kurzschluss-,
Phasenausfall-, Phasenungleichheitsschutz
und Erdschlusschutz für Geräte.
Sie unterstützt Motoranwendungen mit einer Nennleistung von
1,5 kW bei 400–440 V AC
unter den vom Hersteller angegebenen Bedingungen.
Ihre elektronische Stromeinstellung
und modulare Frontsteckbauweise
ermöglichen eine einfache Installation und Wartung.
Die LUCA05BL ist lediglich eine Standard-Steuereinheit,
kein vollständiger Motorstarter.
Eine kompatible Leistungsbasis muss separat ausgewählt werden.
Wichtige Produkteigenschaften
-
Standard-Steuereinheit TeSys U
für kompatible modulare Motorstarterbaugruppen
-
Einstellbarer Motorstrombereich von 1,25–5 A
für den Schutz von Dreiphasenmotoren
-
Steuerkreis mit 24 V DC
mit einem vom Hersteller angegebenen
Betriebsbereich von 20–27 V DC
-
Thermischer Überlastschutz der Schutzklasse 10
mit manueller Rückstellung
-
Motorleistung von 1,5 kW bei 400–440 V AC
unter den angegebenen dreiphasigen Betriebsbedingungen
-
Grundlegende Motorschutzfunktionen
einschließlich Überlast- und Kurzschlussschutz
mit einer kompatiblen Leistungsbasis
-
Phasenausfall- und Phasenungleichheitsschutz
mit Erdschlusschutz für Geräte
-
Modulares Frontsteckdesign
für kompatible TeSys U Leistungsbasen
Produktverifikation
✓

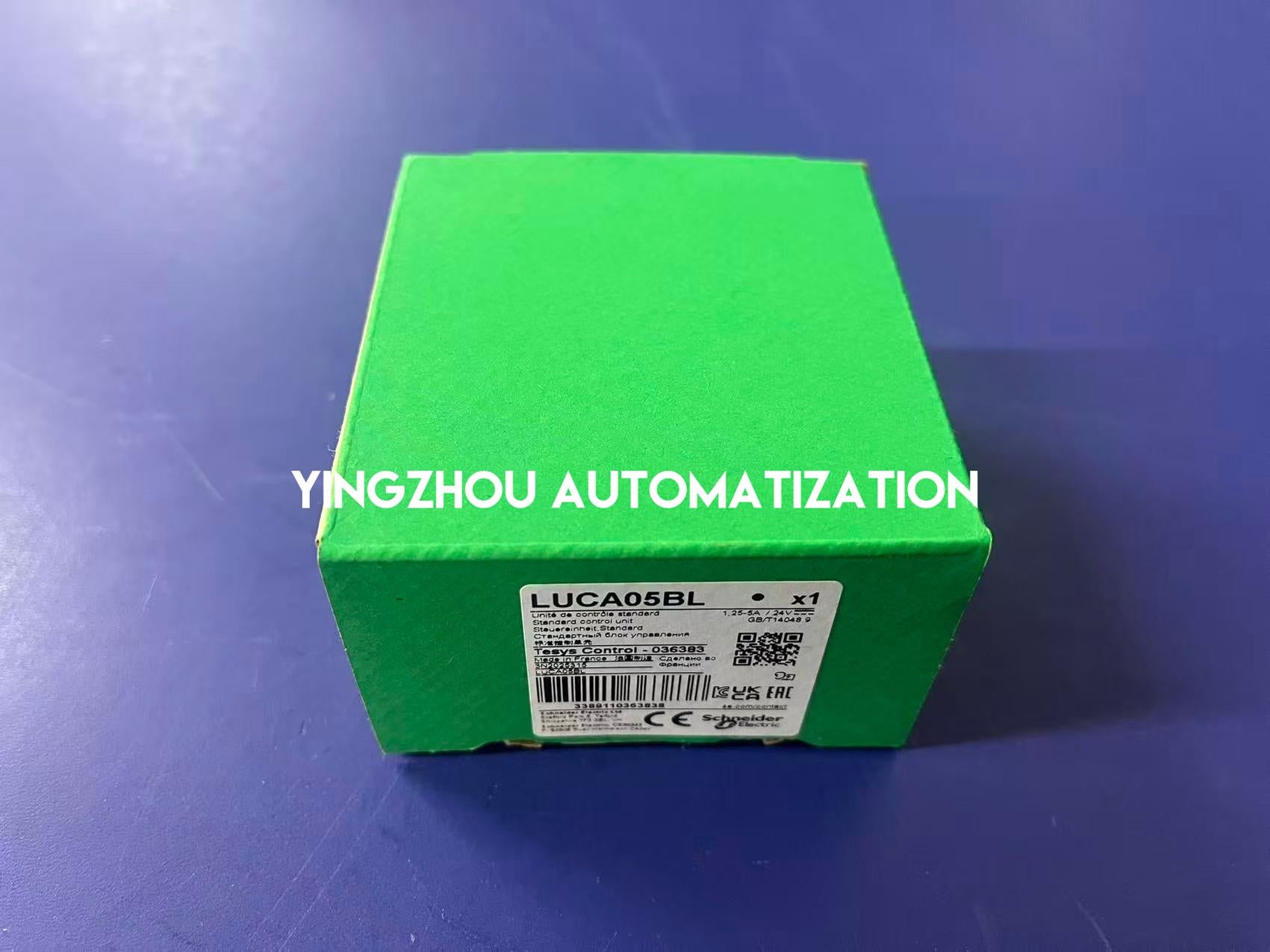

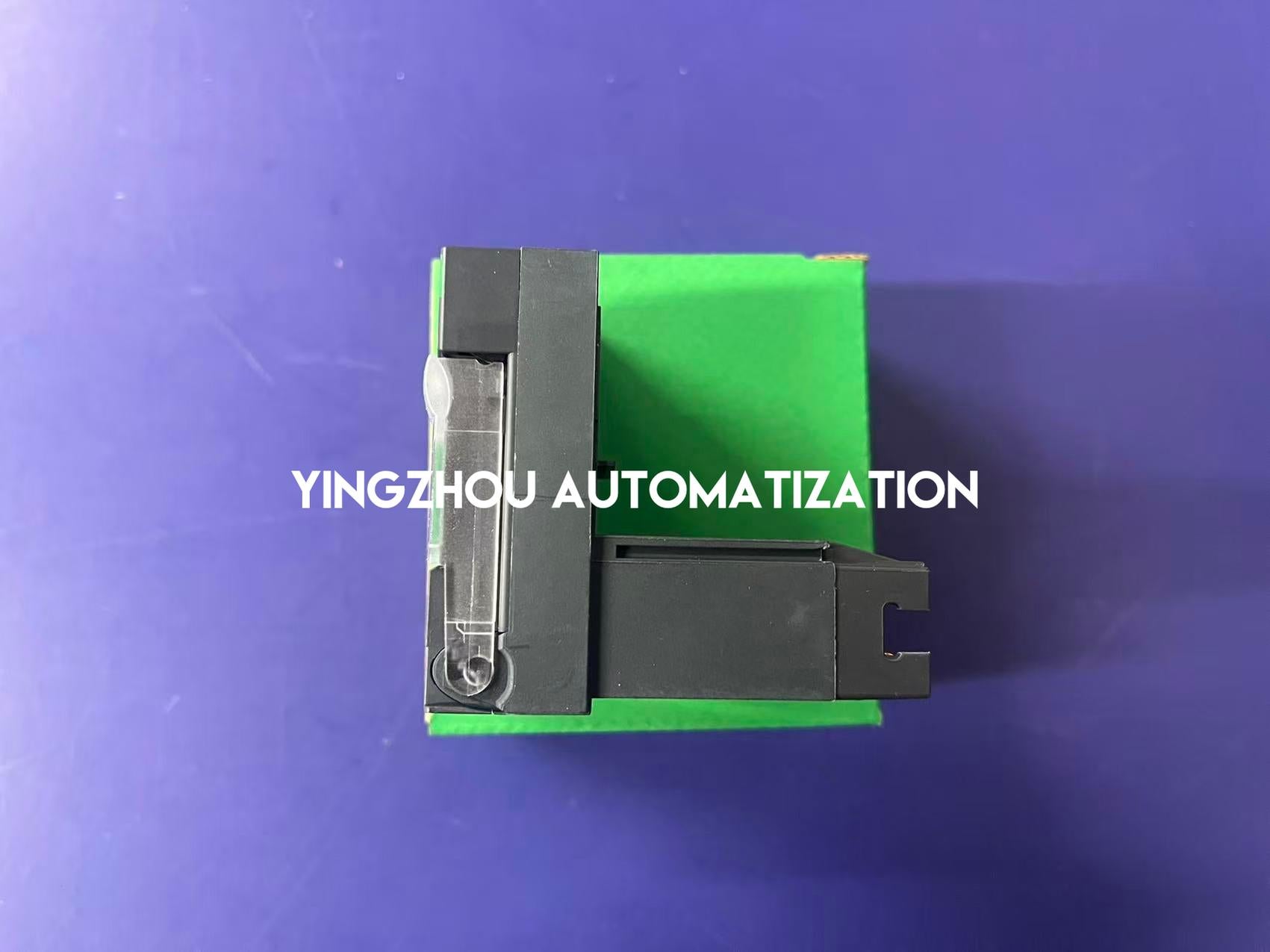

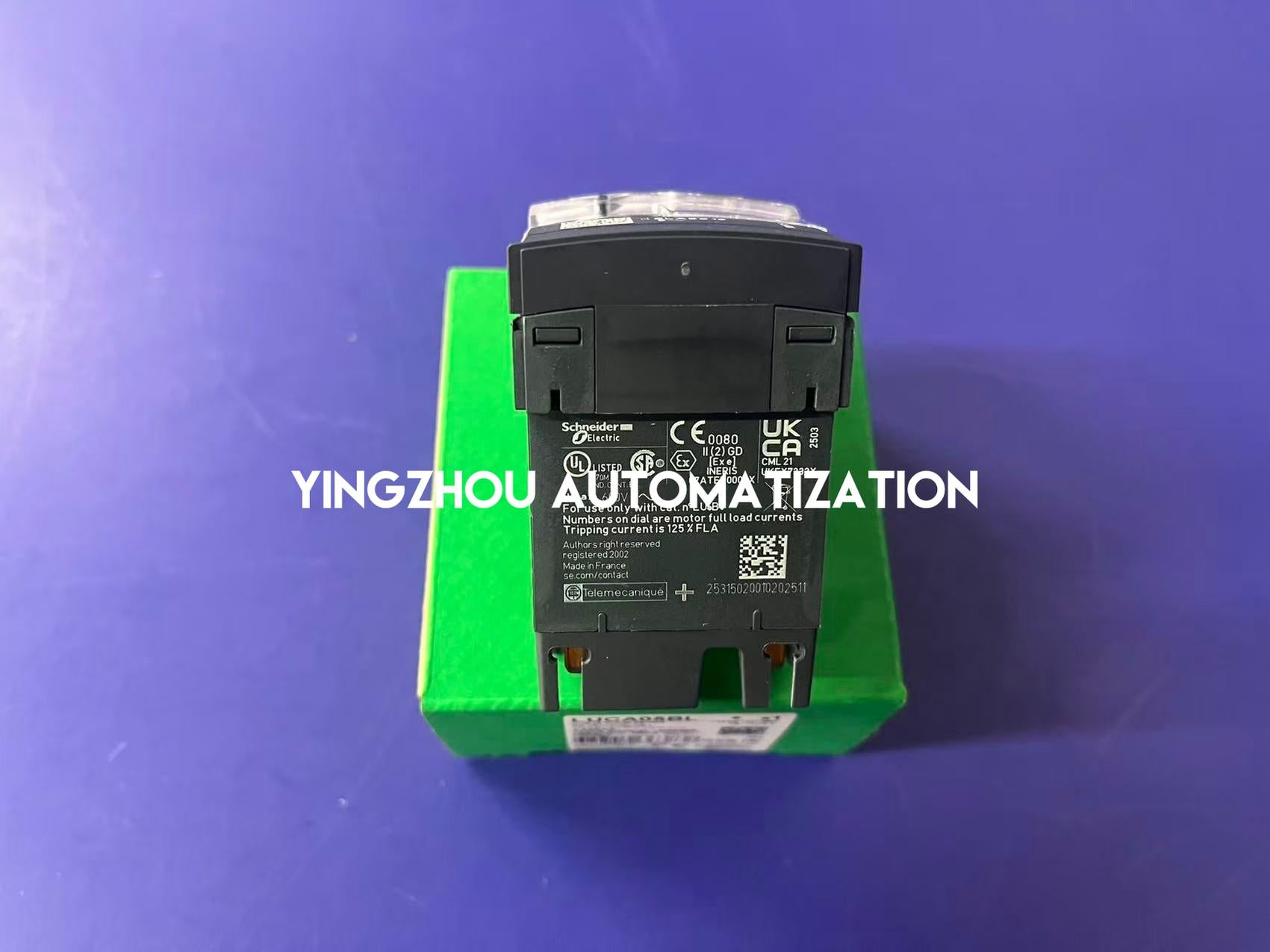

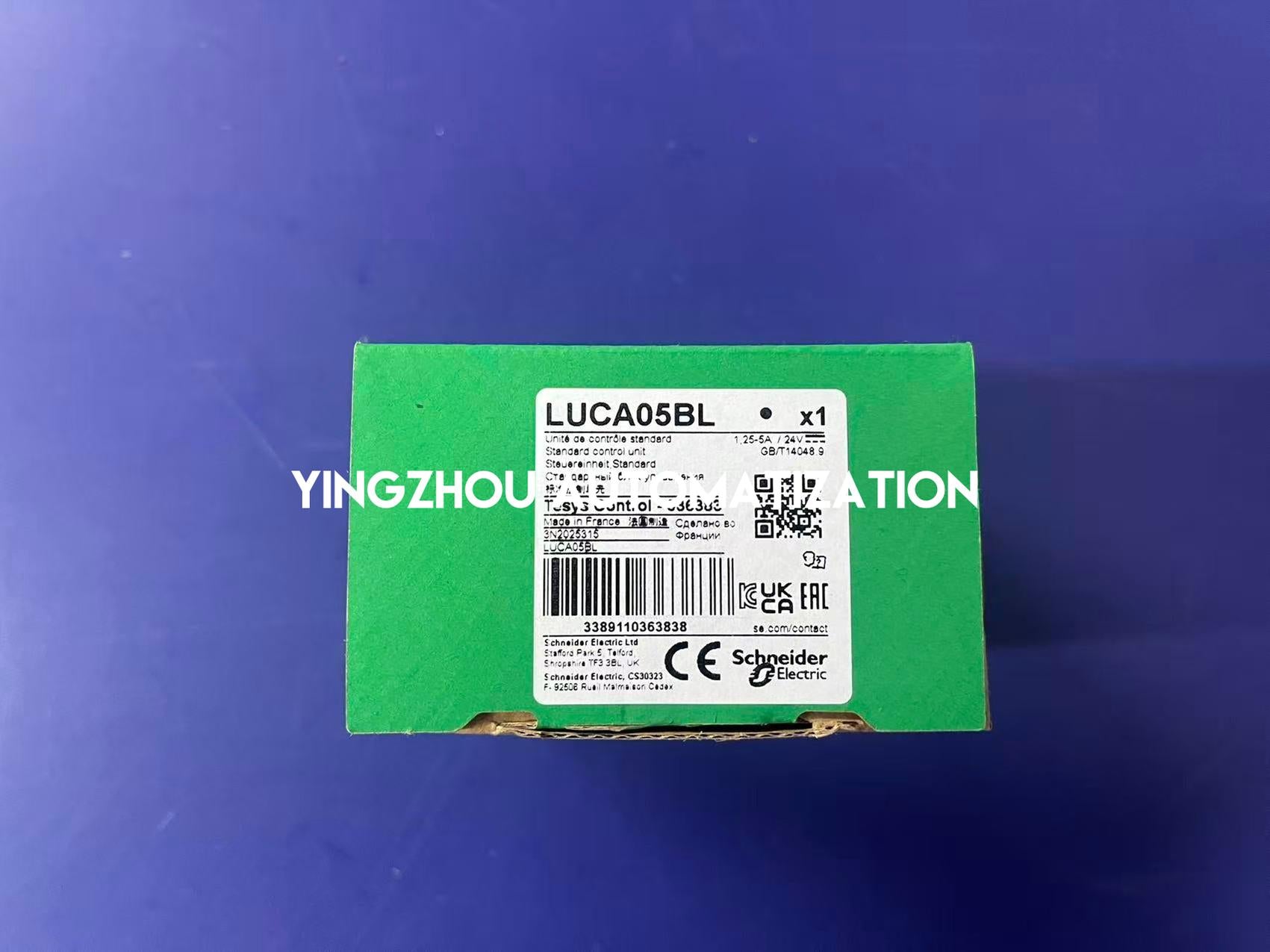

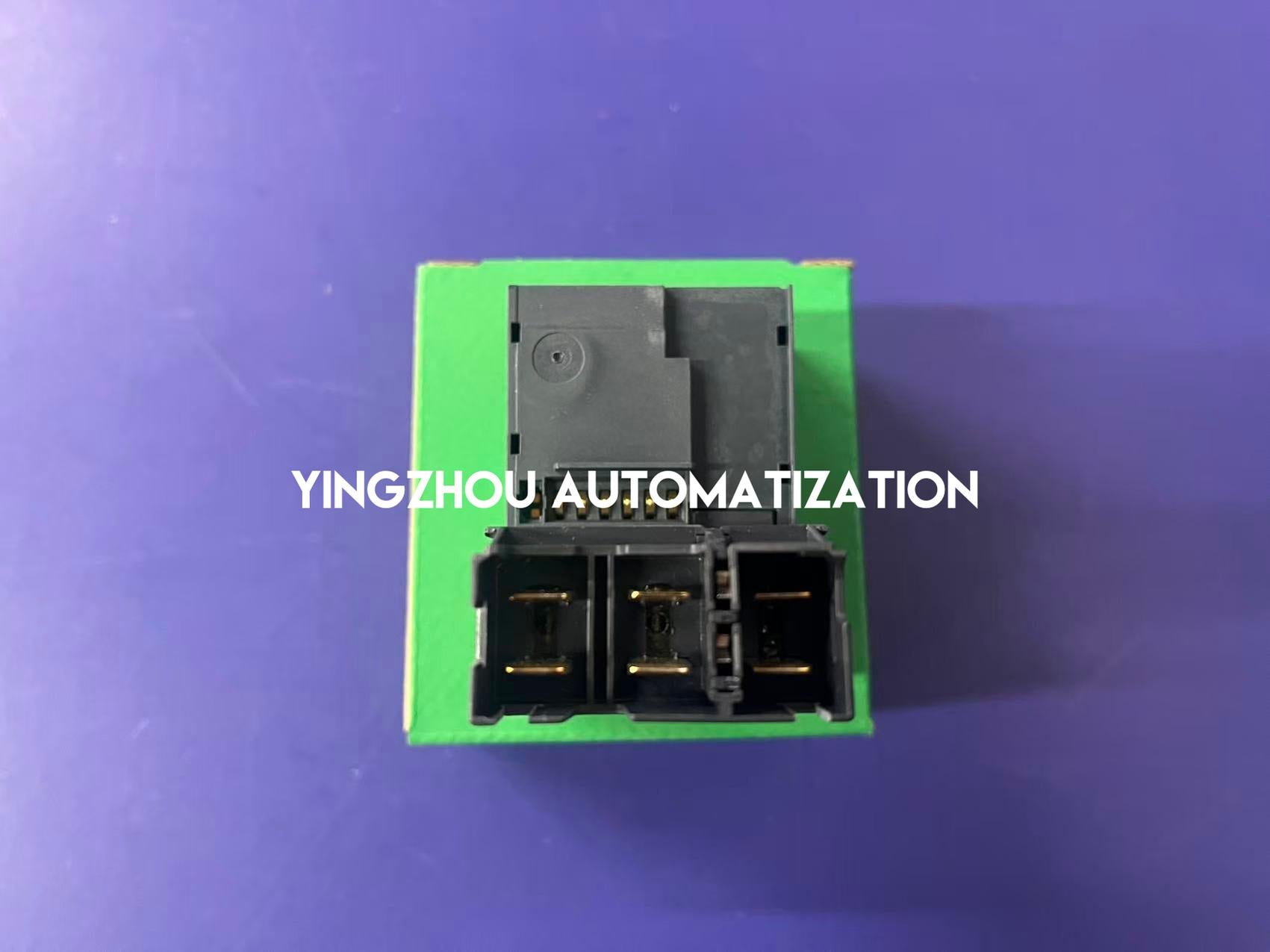

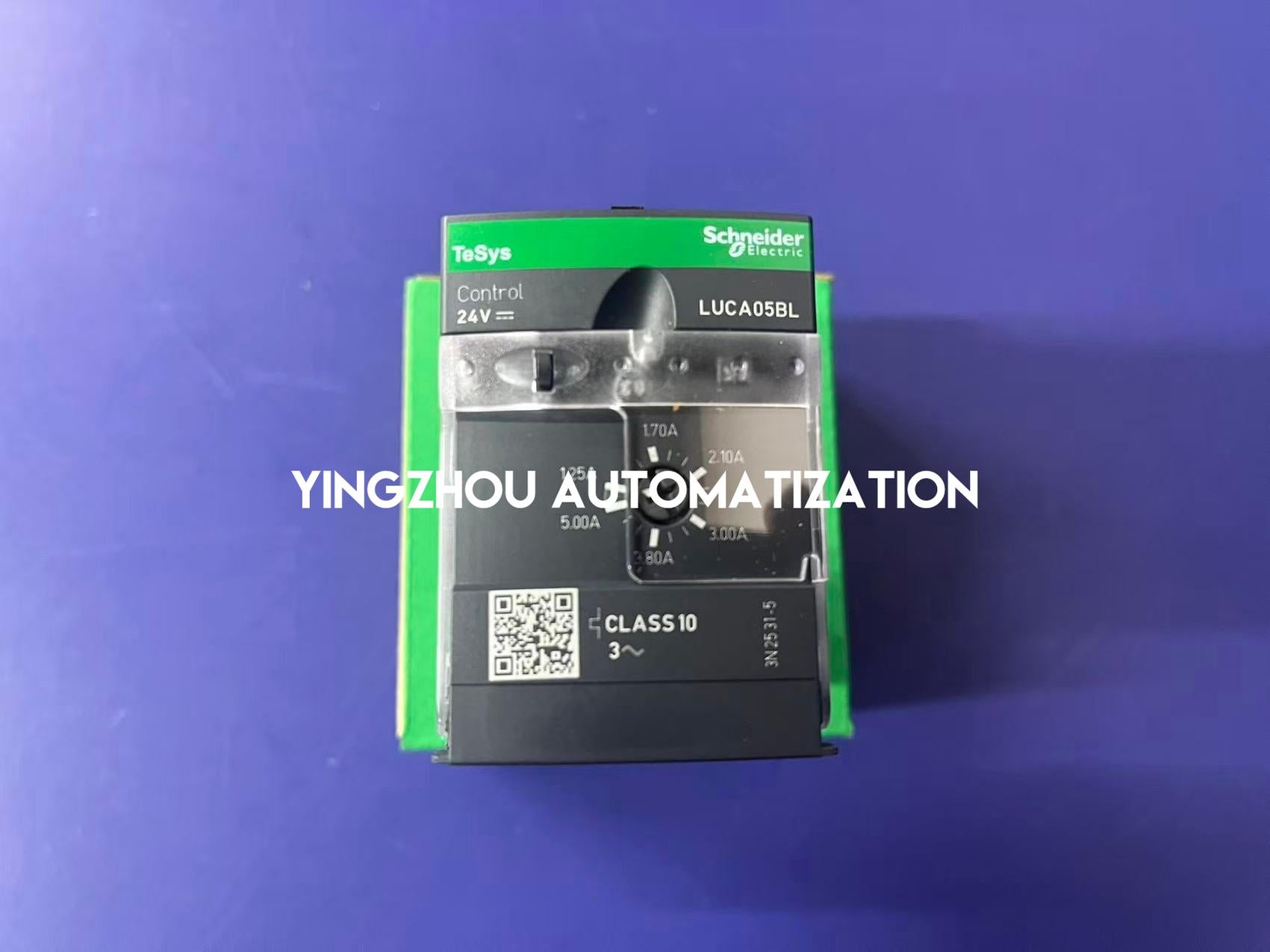

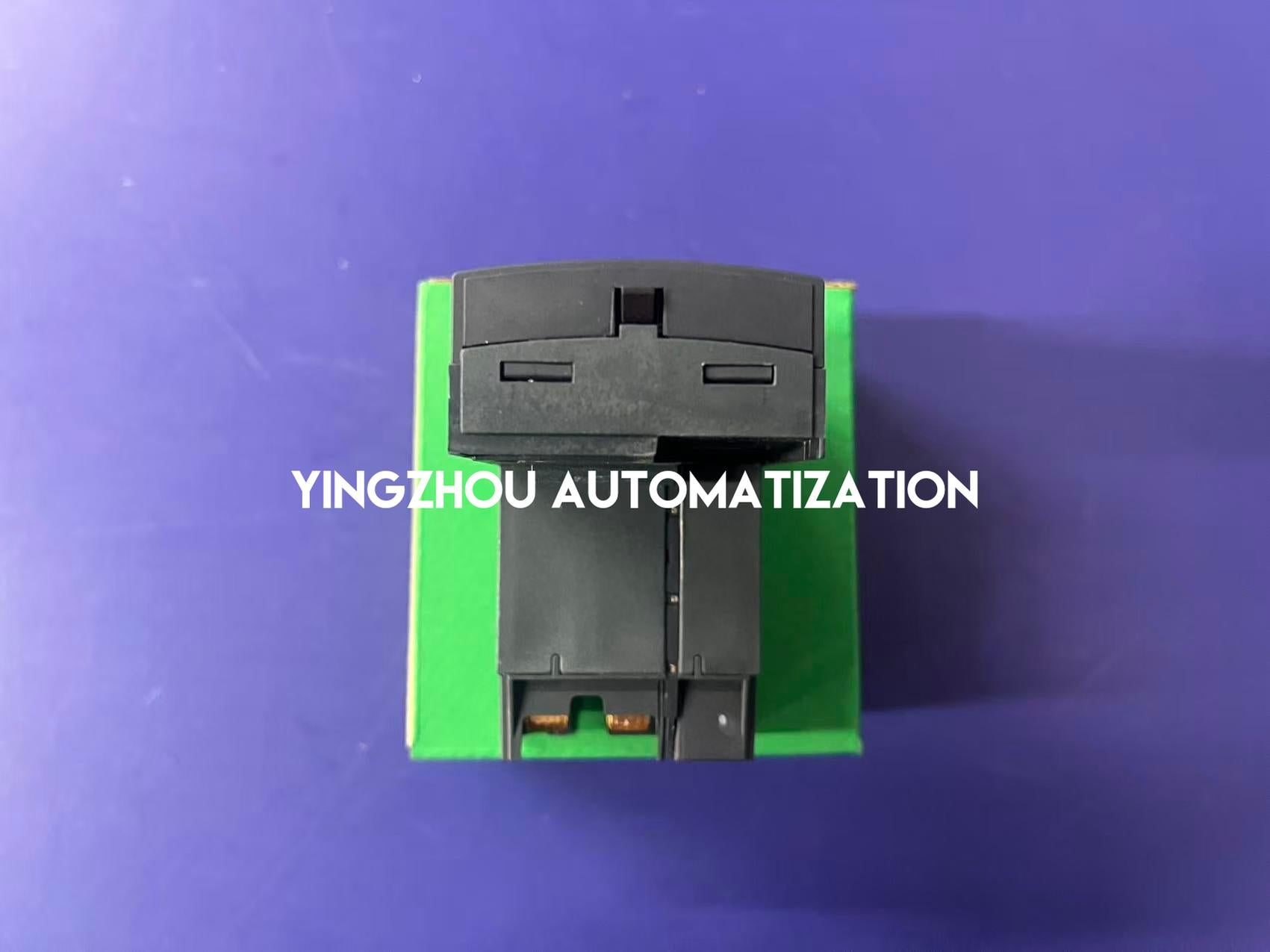

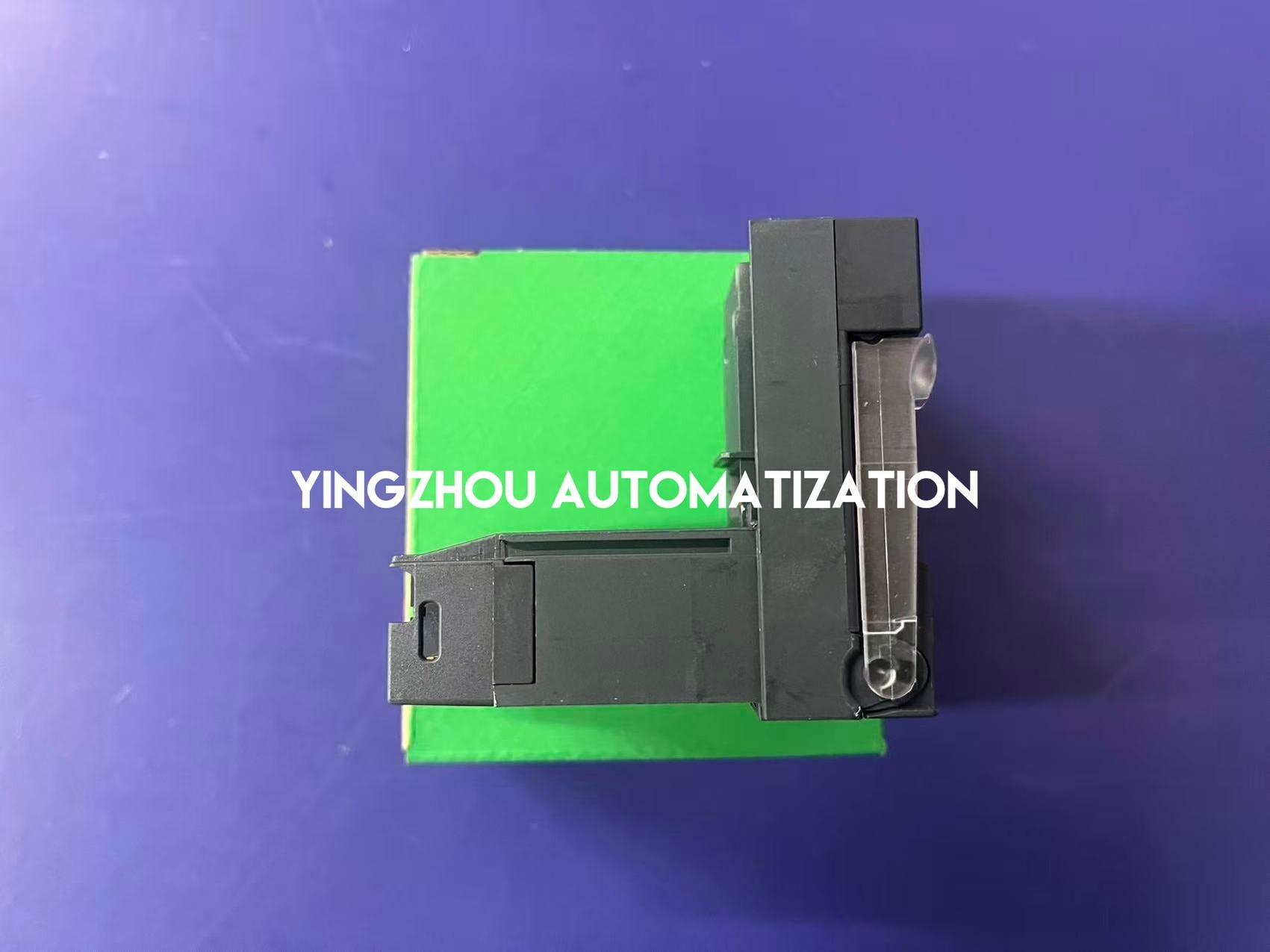

Echte Produkt- und Schneider-Verpackungsfotos
✓
Genaue Modellbezeichnung LUCA05BL
auf dem Verpackungsetikett sichtbar
✓
Strombereich von 1,25–5 A
und 24 V DC-Kennzeichnung sichtbar
✓
Schneider-Markenname, Barcode auf der Verpackung,
Herkunftsland und Verpackungsmenge x1 sichtbar
✓
Prüfen Sie vor der Bestellung das genaue Modell, den aktuellen
Stromkreisbereich, die Steuerspannung und die kompatible
TeSys U Leistungsbasis
Auf Lager & bestellbereit
Das Schneider Electric LUCA05BL
ist derzeit als lagernd gemeldet.
Echte Produkt- und Verpackungsfotos
sind zur Überprüfung durch den Käufer verfügbar.
Diese TeSys U Standard-Steuereinheit
verfügt über einen einstellbaren Motorstromkreisbereich von 1,25–5 A,
24 V DC Steuerspannung,
thermischen Überlastschutz der Schutzklasse 10
und eine vom Hersteller angegebene
Motorleistung von 1,5 kW bei 400–440 V AC
in einer kompatiblen Starterkonfiguration.
Dieses Angebot gilt nur für die Steuereinheit.
Bitte bestätigen Sie vor dem Kauf das genaue Modell,
den Nennstrom des Motors, die Steuerspannung,
die kompatible Starter-Leistungsbasis
und die benötigte Menge.
