Schneider Electric LRD14C TeSys Deca 7–10 A thermisches Schutzrelais der Auslöseklasse 10 A zum Motorschutz

Schneider Electric LRD14C TeSys Deca 7–10 A thermisches Schutzrelais der Auslöseklasse 10 A zum Motorschutz

Normaler Preis $15.99 USD
Normaler Preis Verkaufspreis $15.99 USD
Sale Ausverkauft
Modellnummer
YingZhou Industrial Automation | Produktinformation

Schneider Electric LRD14C TeSys Deca Thermischer Überlastschutz

7–10A | Klasse 10A | 3-polig | Motorüberlastschutz
✓ AUF LAGER & BESTELLBEREIT  |  Genaue Modellbezeichnung: LRD14C  |  Foto der tatsächlichen Verpackung
Spezifikation Produktdaten
Marke Schneider Electric
Genaue Modellbezeichnung LRD14C
Produktgruppe TeSys Deca
Produktserie TeSys LRD
Kurzbezeichnung des Geräts LRD
Produkttyp Thermischer Überlastschutz
Geräteanwendung Motorüberlastschutz
Schutztechnologie Thermisch
Anzahl der Pole 3P
Thermischer Einstellbereich 7–10A
Auslöseklasse des thermischen Überlastschutzes Klasse 10A — IEC 60947-4-1
Auslöseempfindlichkeit 1,14 ± 0,06 × Ir
Empfindlichkeit bei Phasenausfall 130 % von Ir auf zwei Phasen, dritte Phase bei Null
Kompatibles Leistungsschalter-Sortiment Ausgewählte Leistungsschalter LC1D09–LC1D38
Nennthermischer Strom (Ith) 5A — Signalisierungsstromkreis
Nennstoßfestigkeit (Uimp) 6kV
Nennspannung des Signalisierungsstromkreises 3A bei 120V AC-15
Nennspannung des DC-Signalisierungsstromkreises 0,22A bei 125V DC-13
Bedienung Rote Stopp-/blaue Rückstellsäule
Montage Unter dem Leistungsschalter / auf Platte / auf DIN-Schiene mit Zubehör
Anschlussart Schraubklemme
Anzugsdrehmoment 1,7 N·m — Schraubklemme
Breite 45mm
Tiefe 70mm
Nettogewicht 0,124kg
Schutzart IP20 — IEC 60529
Betriebstemperatur −20°C bis +60°C ohne Leistungsabsenkung
Anwendbare Normen IEC 60947-4-1 / GB 14048.4

Produktübersicht

Der Schneider Electric LRD14C ist ein dreipoliger thermischer Überlastschutz aus der Produktgruppe TeSys Deca / TeSys LRD, der für den Überlastschutz in industriellen elektrischen Motorsteuerungssystemen entwickelt wurde. Er verfügt über einen einstellbaren thermischen Schutzbereich von 7–10A, wodurch die Schutzstufe gemäß dem Motor-Nennstrom und den anwendbaren Schutzanforderungen ausgewählt werden kann. Der LRD14C ist für eine thermische Überlastauslöse charakteristik der Klasse 10A gemäß IEC 60947-4-1 ausgelegt. Das Relais bietet die vom Hersteller festgelegte Empfindlichkeit bei Phasenausfall für Motor-Schutzanwendungen. Schneider Electric empfiehlt den LRD14C für die Verwendung mit ausgewählten Leistungsschaltern LC1D09–LC1D38, unter Berücksichtigung der korrekten Auswahl des Motorstarters. Er unterstützt die direkte Montage unter einem kompatiblen Leistungsschalter oder alternativ auf einer Platte sowie die DIN-Schiene-Montage mit dem angegebenen Zubehör. Das Relais bietet einen thermischen Überlastschutz und muss zusammen mit geeigneten, koordinierten Kurzschluss Schutzeinrichtungen verwendet werden. Die tatsächlichen Verpackungsfotos zeigen den genauen Typ LRD14C, den Einstellbereich von 7–10A und die Produktkennzeichnung von Schneider Electric.

Wichtige Produkteigenschaften

  • 7–10A einstellbarer thermischer Schutzbereich
  • Klasse 10A Überlastauslösecharakteristik
  • 3-poliges thermisches Überlastschutzrelais
  • Motor-Schutz für industrielle Steuerungssysteme
  • Empfindlichkeit bei Phasenausfall für den Motor-Schutz
  • LC1D09–LC1D38 kompatibles Leistungsschalter-Sortiment
  • Rote Stopp-/blaue Rückstellsäule Drucktastenbedienung
  • IP20 Schutzart
  • Direkte Leistungsschalter-Montage oder alternative Montage mit Zubehör

Tatsächliche Produktverifikation

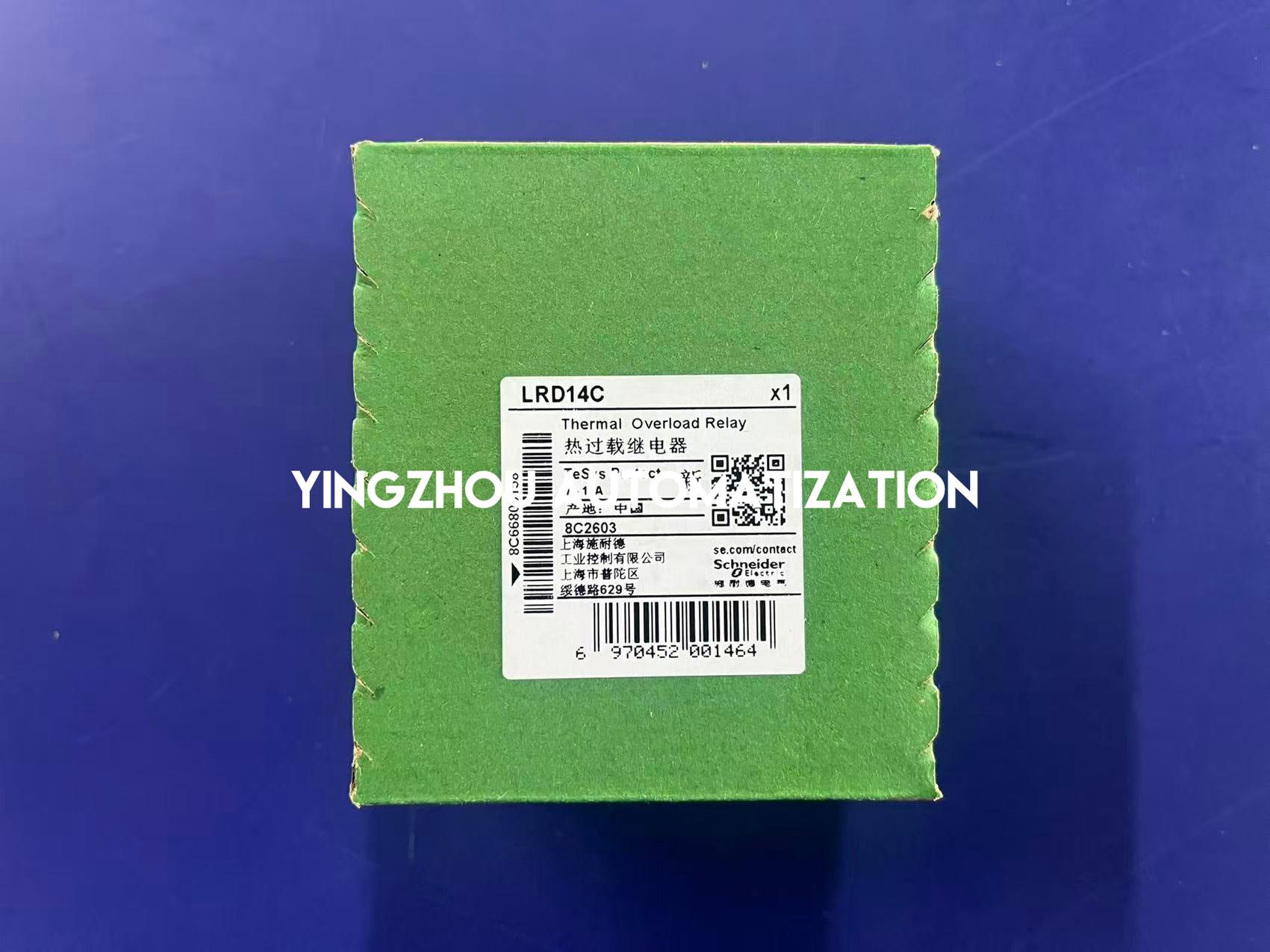

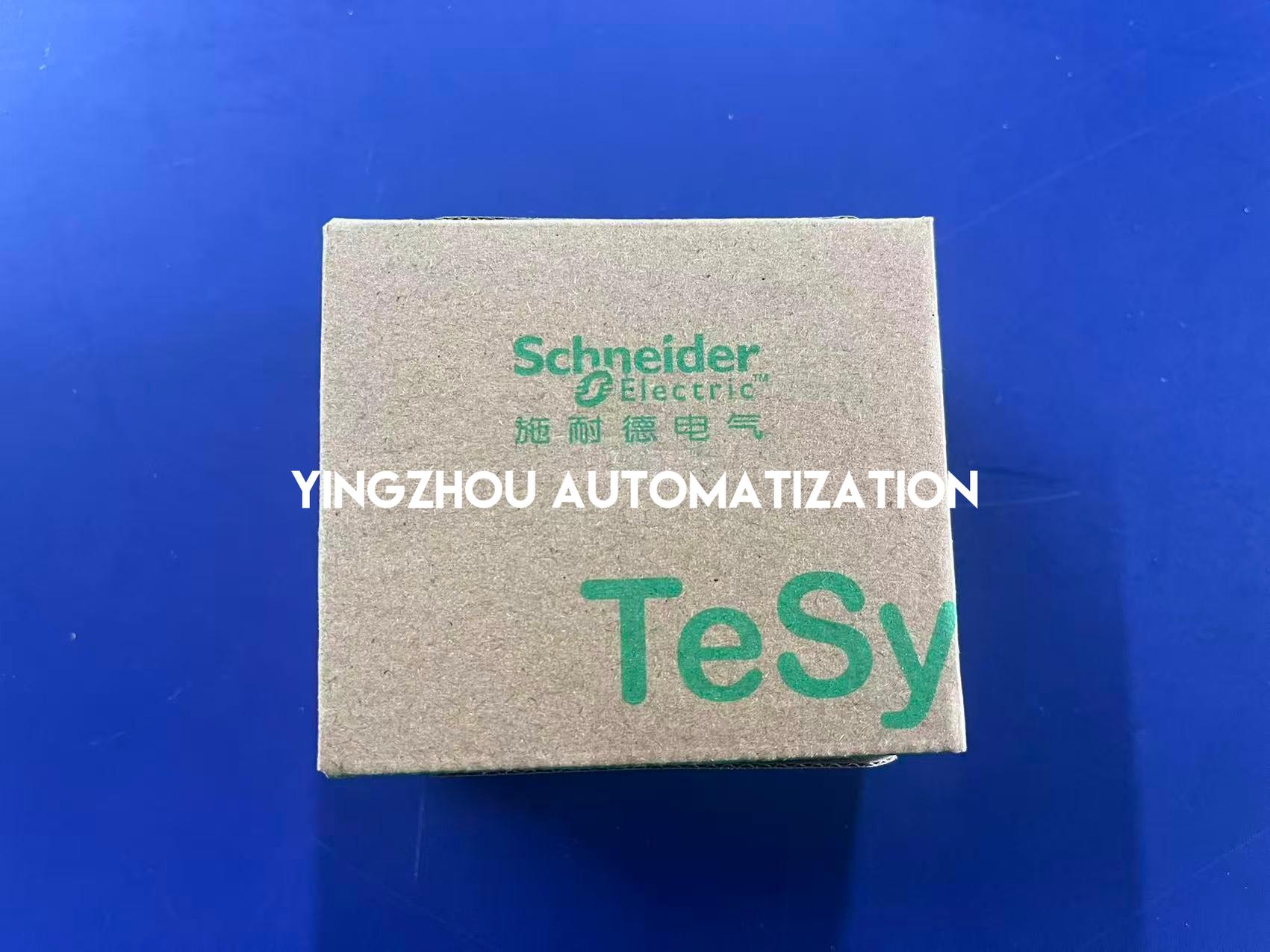

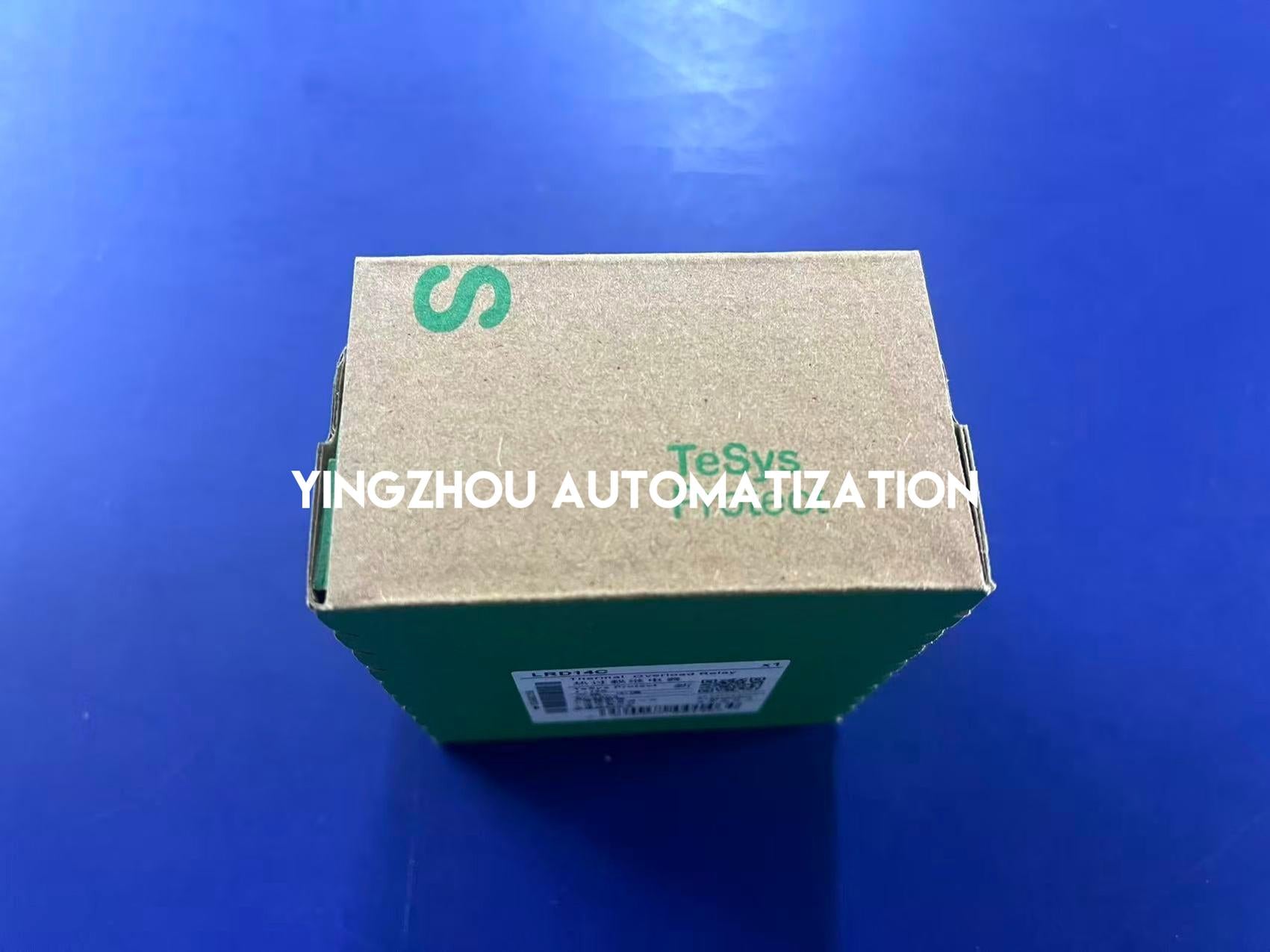

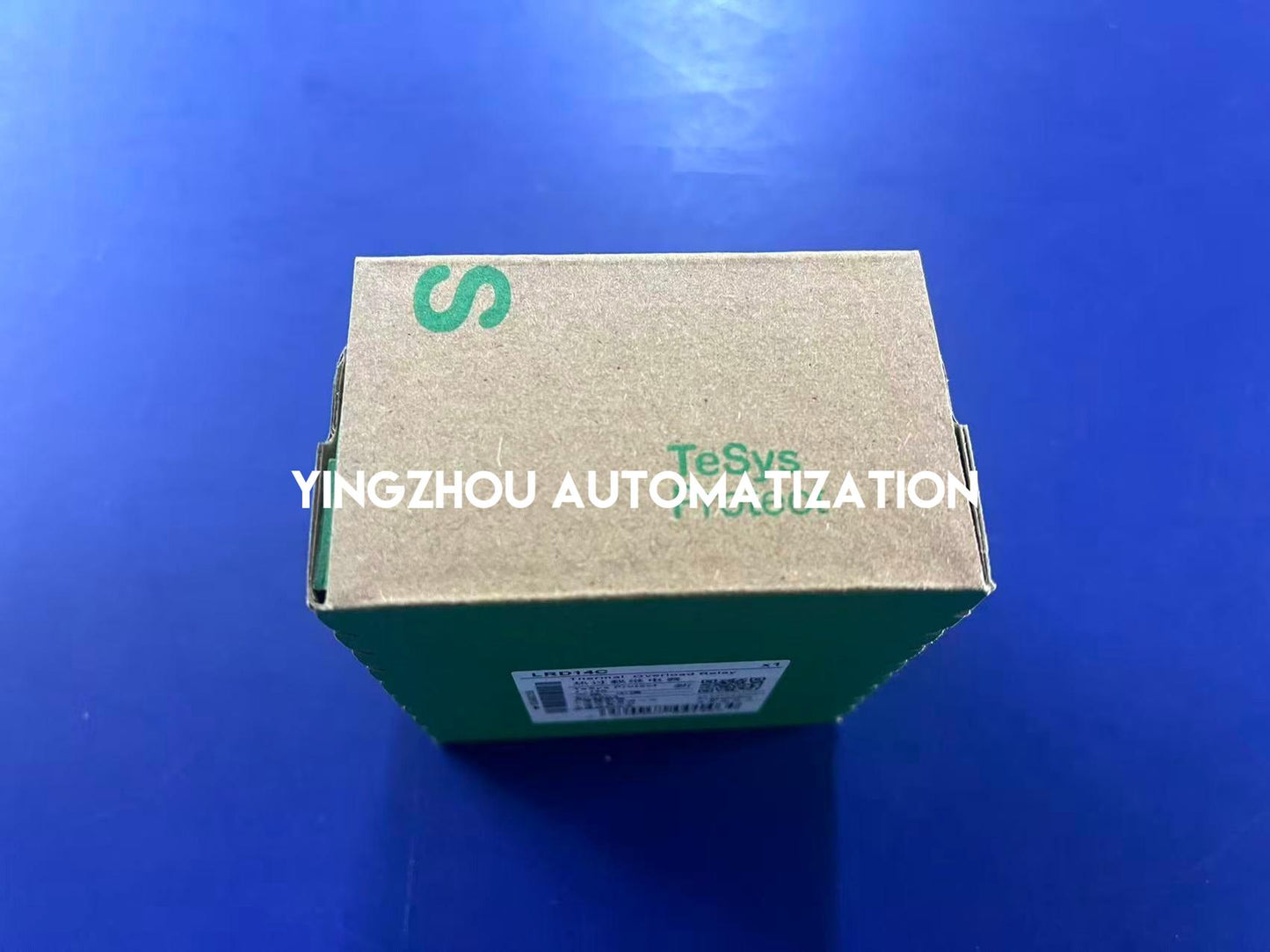

✓ Tatsächliches Verpackungsfoto bereitgestellt
✓ Genaue Modellbezeichnung LRD14C auf der Verpackung sichtbar
✓ Verpackungsaufkleber zeigt 7–10A und TeSys-Produktkennzeichnung
✓ Genaue Modellbezeichnung LRD14C vor der Bestellung überprüfen

Auf Lager & Bestellbereit

Schneider Electric LRD14C ist derzeit laut unseren Bestandsinformationen auf Lager. Das tatsächliche Verpackungsfoto identifiziert die genaue Modellbezeichnung und den einstellbaren thermischen Schutzbereich. Bitte bestätigen Sie vor der Bestellung die benötigte Menge, die genaue Modellbezeichnung, den Motor-Nennstrom, die erforderliche Auslöseklasse und die Leistungsschalter Konfiguration. Wählen Sie die Schutzstufe entsprechend dem Motor und den anwendbaren elektrischen Schutzanforderungen aus.
