YingZhou Industrial Automation | Produktinformation
Schneider Electric LC1N1810M5N Easy TeSys AC-Schütz
3P | 18A AC-3 | 220V AC 50Hz Spule | 7,5kW bei 380V
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
LC1N1810M5N |
| Serie |
Easy TeSys Control |
| Produkttyp |
AC-Schütz |
| Kurzbezeichnung des Geräts |
LC1N |
| Anzahl der Pole |
3P |
| Hauptkontakte |
3 Öffner (3NO) |
| Hilfskontakte |
1NO |
| Bemessungsbetriebsstrom |
18A AC-3 bei bis zu 440V AC (≤60°C) |
| AC-1-Bemessungsstrom |
32A bei bis zu 440V AC (≤60°C) |
| Bemessungsbetriebsspannung |
Leistungskreis ≤690V AC, 50/60Hz |
| Stepspannung |
220V AC |
| Spulenfrequenz |
50Hz |
| Steuspulentyp |
AC-Elektromagnetspule |
| Motordreistung bei 220/230V |
4kW, AC-3 |
| Motordreistung bei 380/400V |
7,5kW, AC-3 |
| Motordreistung bei 415/440V |
9kW, AC-3 |
| Isolationsspannung |
690V |
| Impulsfestigkeit |
6kV |
| Konventioneller thermischer Strom |
32A (Ith, ≤60°C) |
| Montage |
DIN-Schiene / Plattenmontage |
| Anschlussart |
Schraubklemme |
| Schutzart |
IP20 |
| Abmessungen |
74 × 45 × 80mm (H × B × T) |
| Nettogewicht |
0,3kg |
| Anwendbarer Standard |
IEC/EN 60947-4-1 |
| Herstellungsland |
China |
Produktübersicht
Das Schneider Electric LC1N1810M5N ist ein
Easy TeSys Control AC-Schütz,
das für die Steuerung von Drehstrommotoren und
für Niederspannungs-Schaltanwendungen entwickelt wurde.
Dieses genaue Modell verfügt über eine
3-polige Hauptkontaktdarstellung,
einen Bemessungsbetriebsstrom von 18A AC-3
und eine 220V AC 50Hz Elektromagnetsteuspule.
Gemäß den Produktdaten des Herstellers
unterstützt die Konfiguration LC1N1810M5N
eine
AC-3-Motordreistung von 7,5kW
bei 380/400V AC.
Das Schütz bietet außerdem
einen normalerweise offenen Hilfskontakt
für Steuer- und Statuskreise.
Zu den Montagemöglichkeiten gehören
DIN-Schiene oder Plattenmontage,
unter Einhaltung der vom Hersteller
vorgeschriebenen Installationsvorgaben.
Die genaue Bestellreferenz
LC1N1810M5N kennzeichnet
die 220V AC 50Hz Spulenkonfiguration.

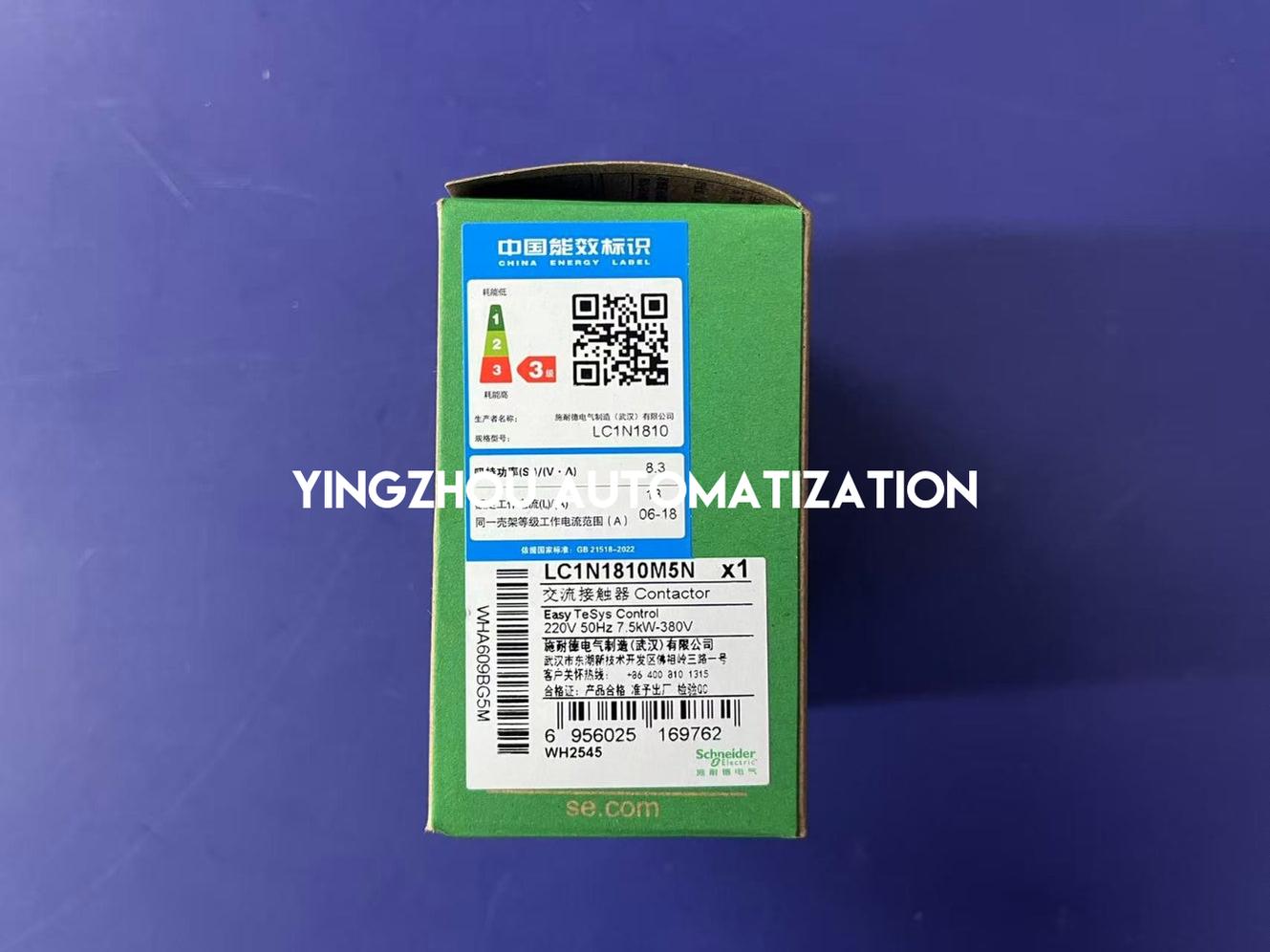

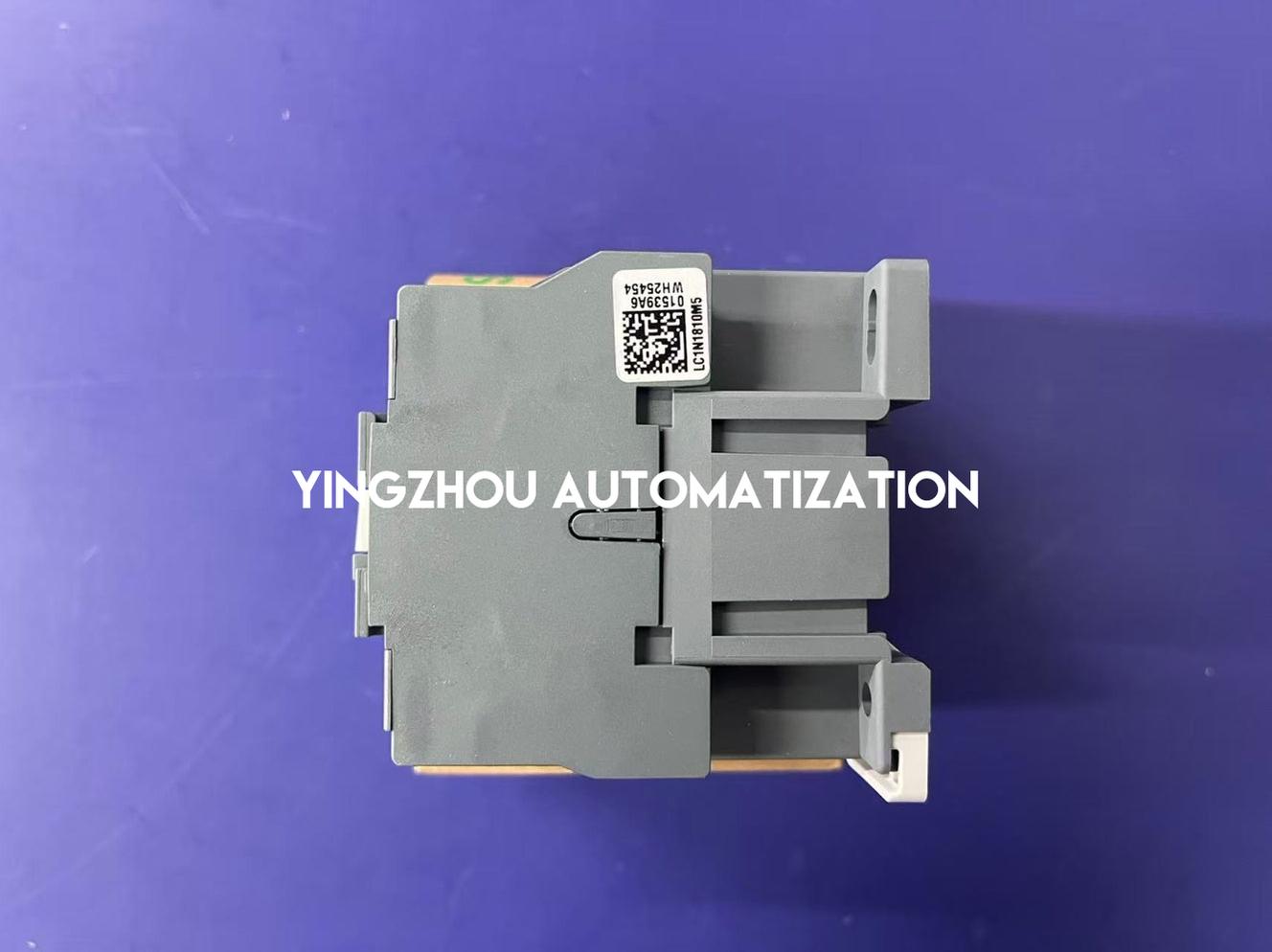

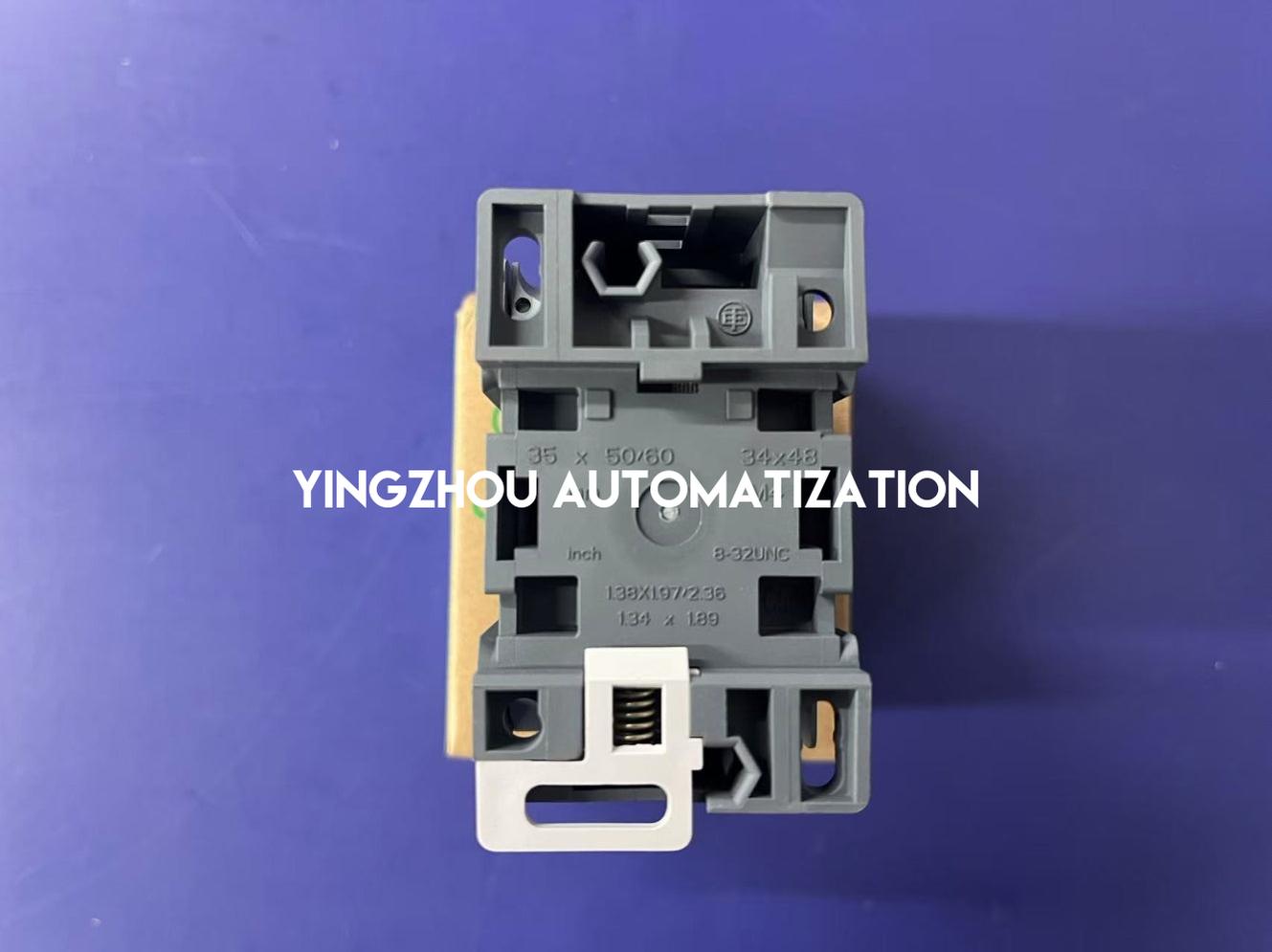

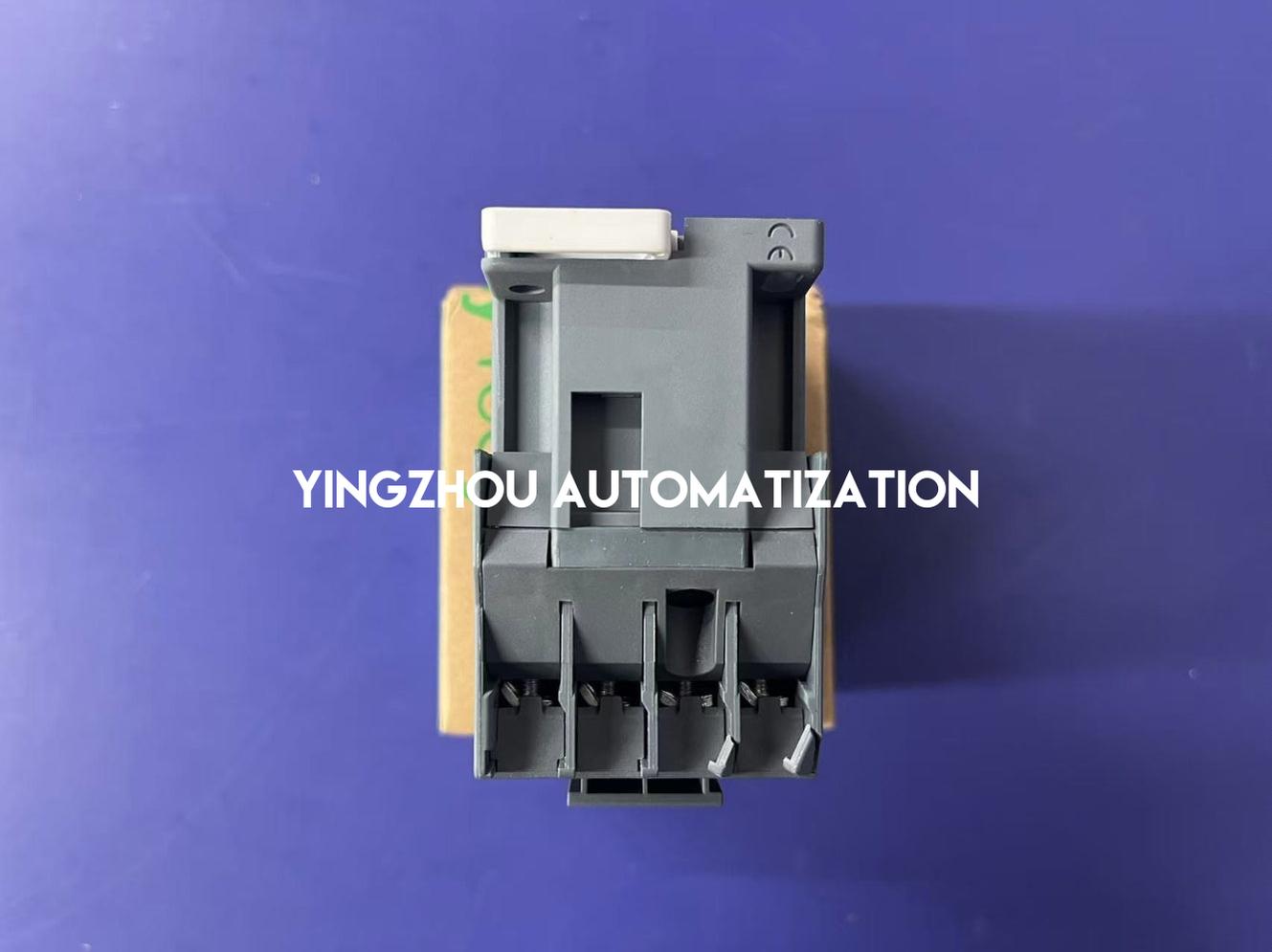

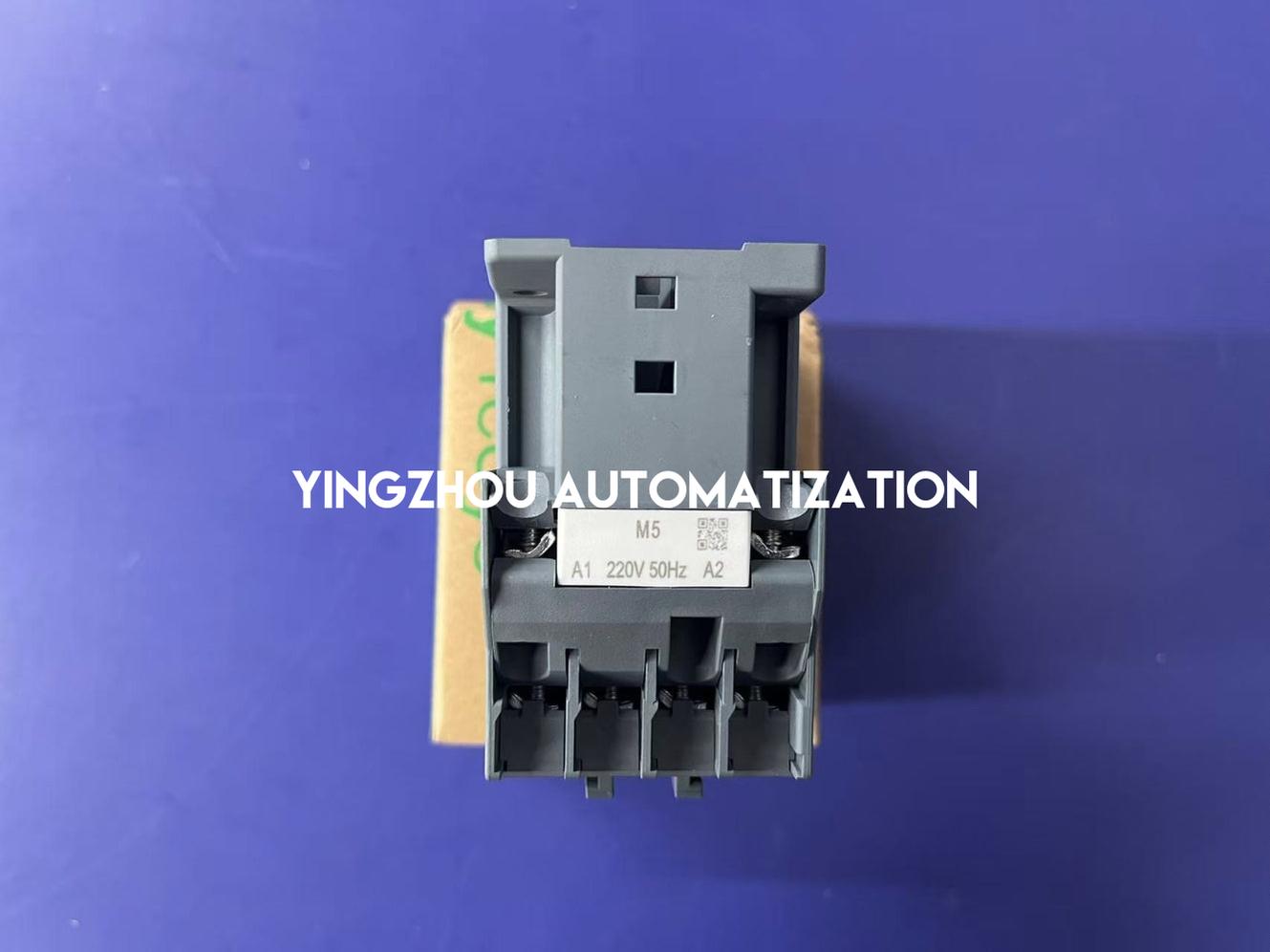

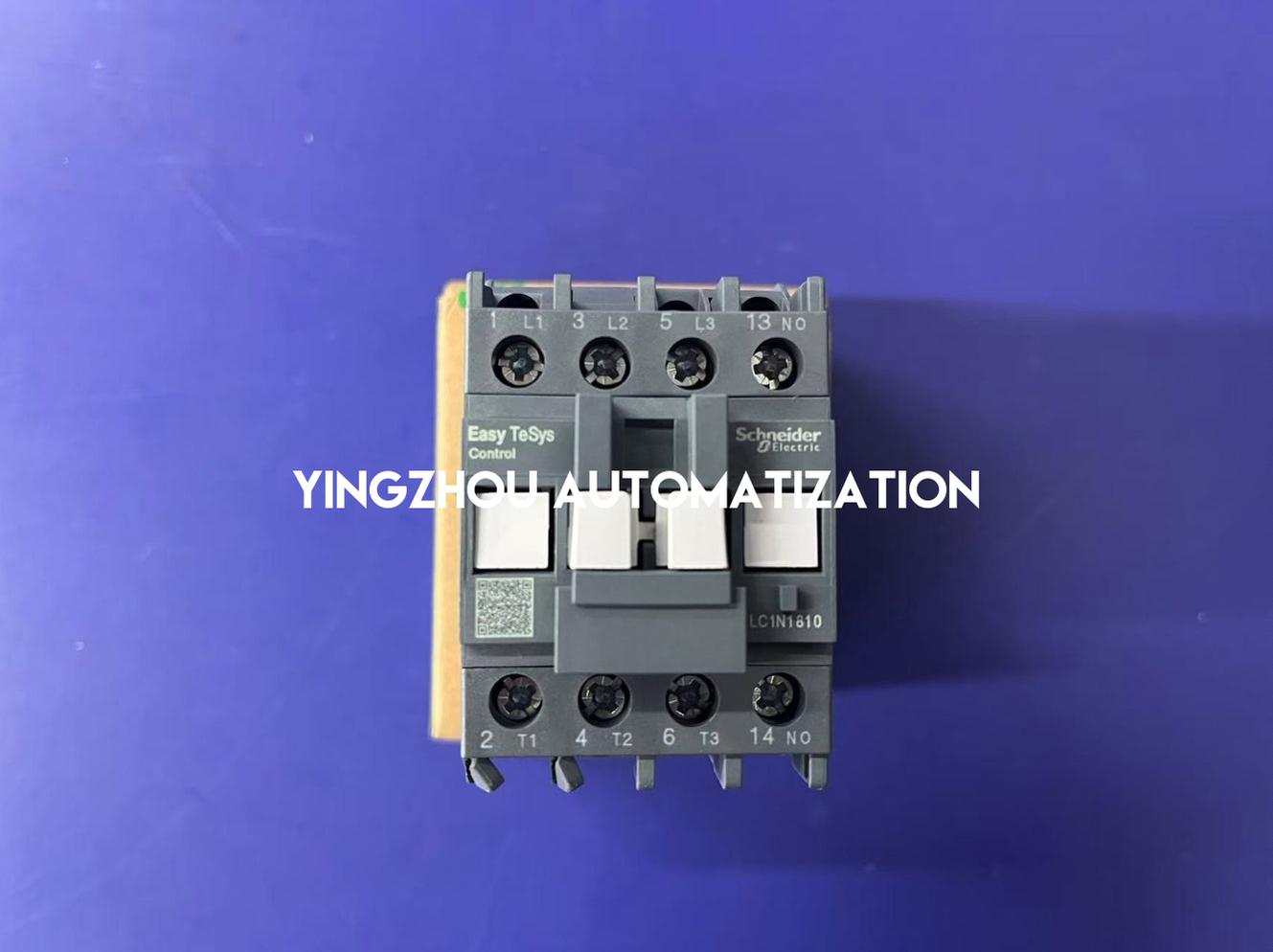

Echte Produktfotos sind beigefügt,
die das LC1N1810-Produkttypenschild,
die Schneider Electric-Verpackung und die vollständige
LC1N1810M5N-Bestellreferenz auf der Box zeigen.
Bitte bestätigen Sie vor der Bestellung das genaue Modell,
die Stepspannung und -frequenz,
den Bemessungsbetriebsstrom,
die Hauptkontaktdarstellung und
die Anforderungen an die Hilfskontakte.
Wichtige Produktmerkmale
-
18A AC-3-Bemessungsstrom
für Drehstrommotor-Schaltanwendungen
-
3-polige Hauptkontaktdarstellung
mit drei normalerweise offenen Hauptkontakten
-
220V AC 50Hz Steuspule
für die genaue M5N-Konfiguration
-
7,5kW Motordreistung bei 380/400V AC
unter AC-3-Nutzungsbedingungen
-
1NO Hilfskontakt
für Steuerkreisfunktionen
-
DIN-Schiene- oder Plattenmontage
für die Installation im Schaltschrank
-
Schneider Easy TeSys Control Serie
für die industrielle Motorsteuerung
Echtes Produktbild
✓
Echte Produktfotos
✓

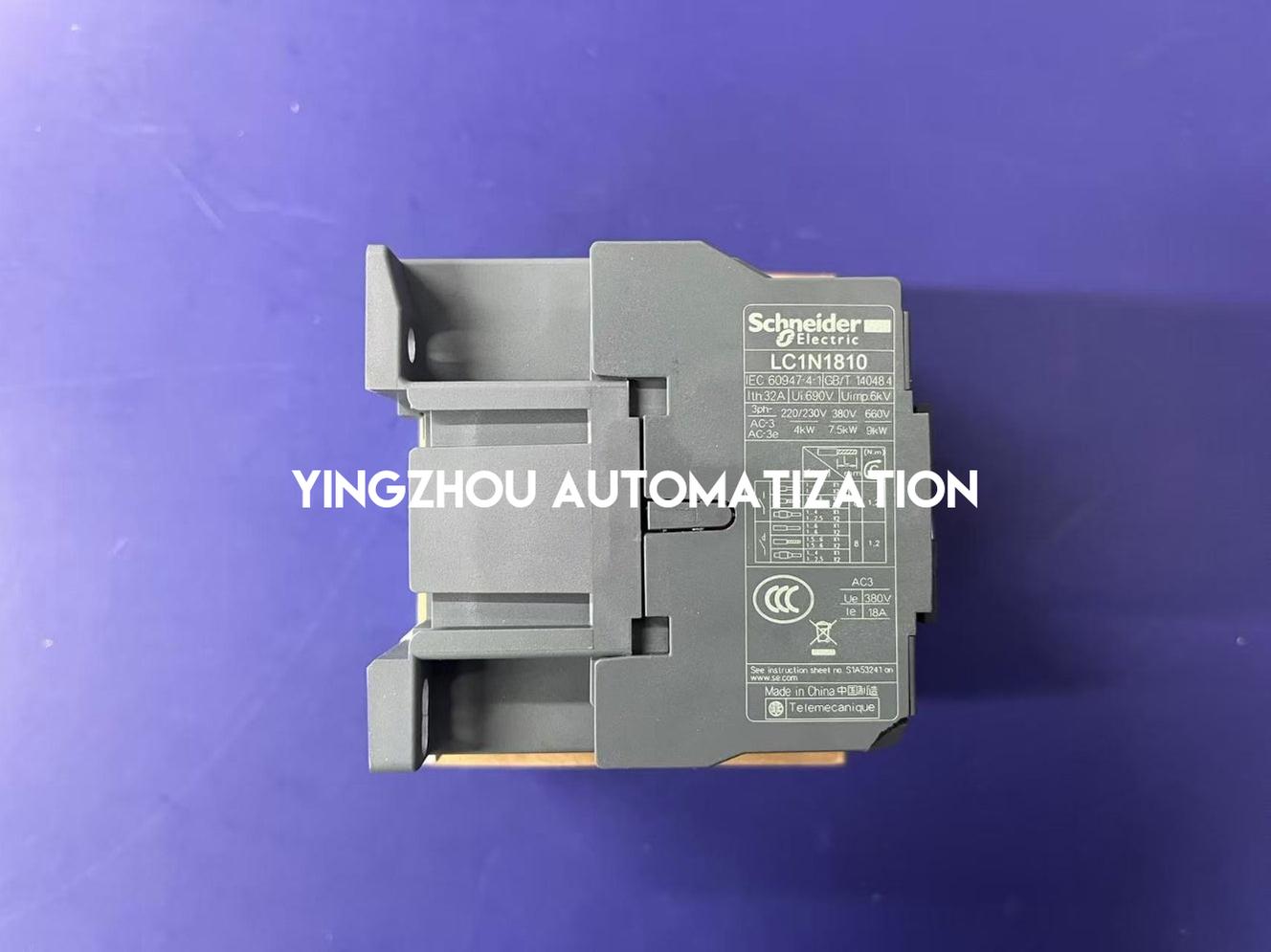

LC1N1810-Produkttypenschild sichtbar
✓
Genaue Modellbezeichnung LC1N1810M5N auf der Verpackung sichtbar
✓
Verpackung auf echten Fotos abgebildet
✓
Genaue Modellbezeichnung vor der Bestellung überprüfen
Auf Lager & bestellbereit
Schneider Electric LC1N1810M5N
ist derzeit auf Lager.
Echte Produkt- und Verpackungsfotos
sind zur Überprüfung durch den Käufer beigefügt.
Bitte bestätigen Sie vor der Bestellung die genaue
18A AC-3-Bemessung,
die 3-polige Kontaktdarstellung,
die 220V AC 50Hz Spule
und die erforderlichen Hilfskontakte.
AUF LAGER
Schneider LC1N1810M5N
Online bestellen oder uns für Projekt- und Mengenpreise kontaktieren.
Projektpreis anfragen
