Schneider Electric LC1D09BDC TeSys Deca 9 A 3-poliger AC-Schützspule 24 V DC 4 kW

Schneider Electric LC1D09BDC TeSys Deca 9 A 3-poliger AC-Schützspule 24 V DC 4 kW

Normaler Preis $39.99 USD
Normaler Preis Verkaufspreis $39.99 USD
Sale Ausverkauft
Modellnummer
YingZhou Industrial Automation | Produktinformation

Schneider Electric LC1D09BDC TeSys Deca AC-Schütz

9A AC-3 | 3-polig (3NO) | 24V DC-Stepspule | 4kW bei 380/400V
✓ AUF LAGER & BESTELLBEREIT  |  Genaue Modellbezeichnung: LC1D09BDC  |  Fotos des tatsächlichen Produkts
Spezifikation Produktdaten
Marke Schneider Electric
Genaue Modellbezeichnung LC1D09BDC
Serie TeSys Deca
Produkttyp AC-Magnet-Schütz
Geräteanwendung Motorsteuerung
Kurzbezeichnung des Geräts LC1D
Hauptpole 3P (3NO)
Einsatzzweck AC-3 / AC-3e
Bemessungsbetriebsstrom (Ie) 9A AC-3 bei ≤440V AC
Motorleistung bei 220/230V 2,2kW — AC-3
Motorleistung bei 380/400V 4kW — AC-3
Motorleistung bei 660/690V 5,5kW — AC-3
Stepspulenspannung (Uc) 24V DC
Konventioneller thermischer Strom (Ith) 25A — Leistungskreis
Bemessungsisolationsspannung (Ui) 690V
Bemessungsstoßfestigkeit (Uimp) 6kV
Anschlussart des Hauptkreises Schraubklemmen
Anziehdrehmoment des Hauptkreises 1,7 N·m — Typenschild
Anwendungsstandard IEC/EN 60947-4-1
Herstellungsland China (tatsächliches Typenschild)
Verpackungseinheit x1 (Kartonetikett)

Produktübersicht

Der Schneider Electric LC1D09BDC ist ein dreipoliger AC-Magnet-Schütz aus der TeSys Deca-Reihe, der für industrielle Motorsteuerungs- und elektrische Schaltanwendungen entwickelt wurde. Der Schütz verfügt über drei Hauptkontakte, die normalerweise geöffnet sind (3P / 3NO), und einen Bemessungsbetriebsstrom von 9A AC-3 bei bis zu 440V AC. Er ist mit einer 24V DC-Stepspule für kompatible industrielle Steuerungskreise ausgestattet. Der Schütz ist für dreiphasige Motoranwendungen mit 4kW bei 380/400V AC unter AC-3-Bedingungen ausgelegt. Das tatsächliche elektrische Typenschild gibt einen konventionellen thermischen Strom von 25A (Ith), eine Bemessungsisolationsspannung von 690V (Ui) und eine Bemessungsstoßfestigkeit von 6kV (Uimp) an. Der Hersteller gibt Schraubklemmen für elektrische Anschlüsse an. Die genaue Modellbezeichnung, die Spezifikation der 24V DC-Stepspule und die Motorleistung sind auf dem tatsächlichen Schneider Electric Produkt und den Verpackungsetiketten sichtbar.

Wichtige Produkteigenschaften

  • 9A AC-3 Bemessungsbetriebsstrom bei bis zu 440V AC
  • 3-polige (3NO) Hauptkontaktdarstellung
  • 24V DC Stepspule
  • 4kW bei 380/400V AC-3-Motorleistung
  • 25A Ith konventioneller thermischer Strom
  • 690V Ui Bemessungsisolationsspannung
  • 6kV Uimp Bemessungsstoßfestigkeit
  • Schraubklemmen elektrische Anschlüsse
  • TeSys Deca LC1D-Serie Magnet-Schütz

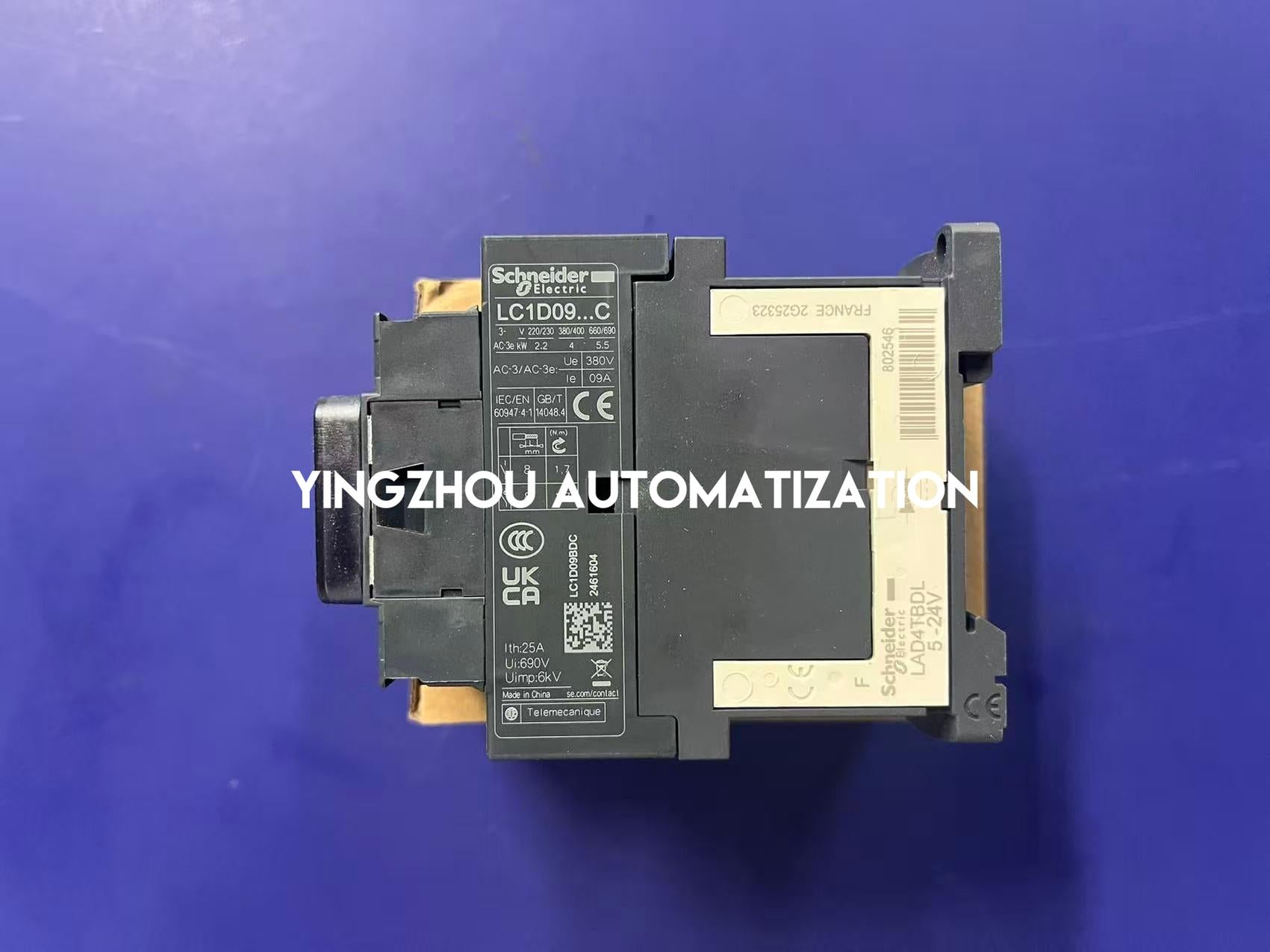

Verifizierung des tatsächlichen Produkts

✓ Fotos des tatsächlichen Produkts
✓ Genaue Modellbezeichnung und elektrisches Typenschild sichtbar

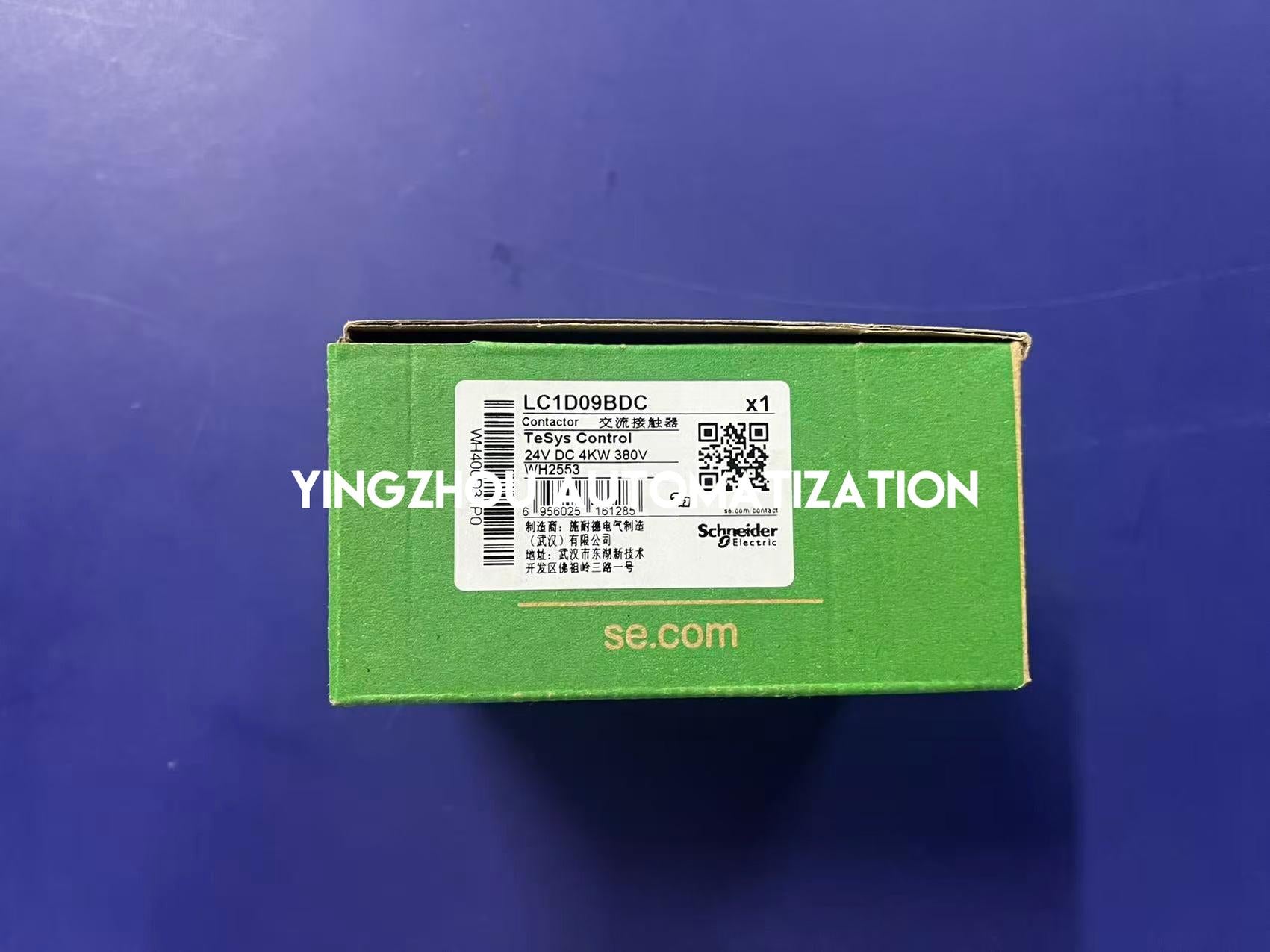

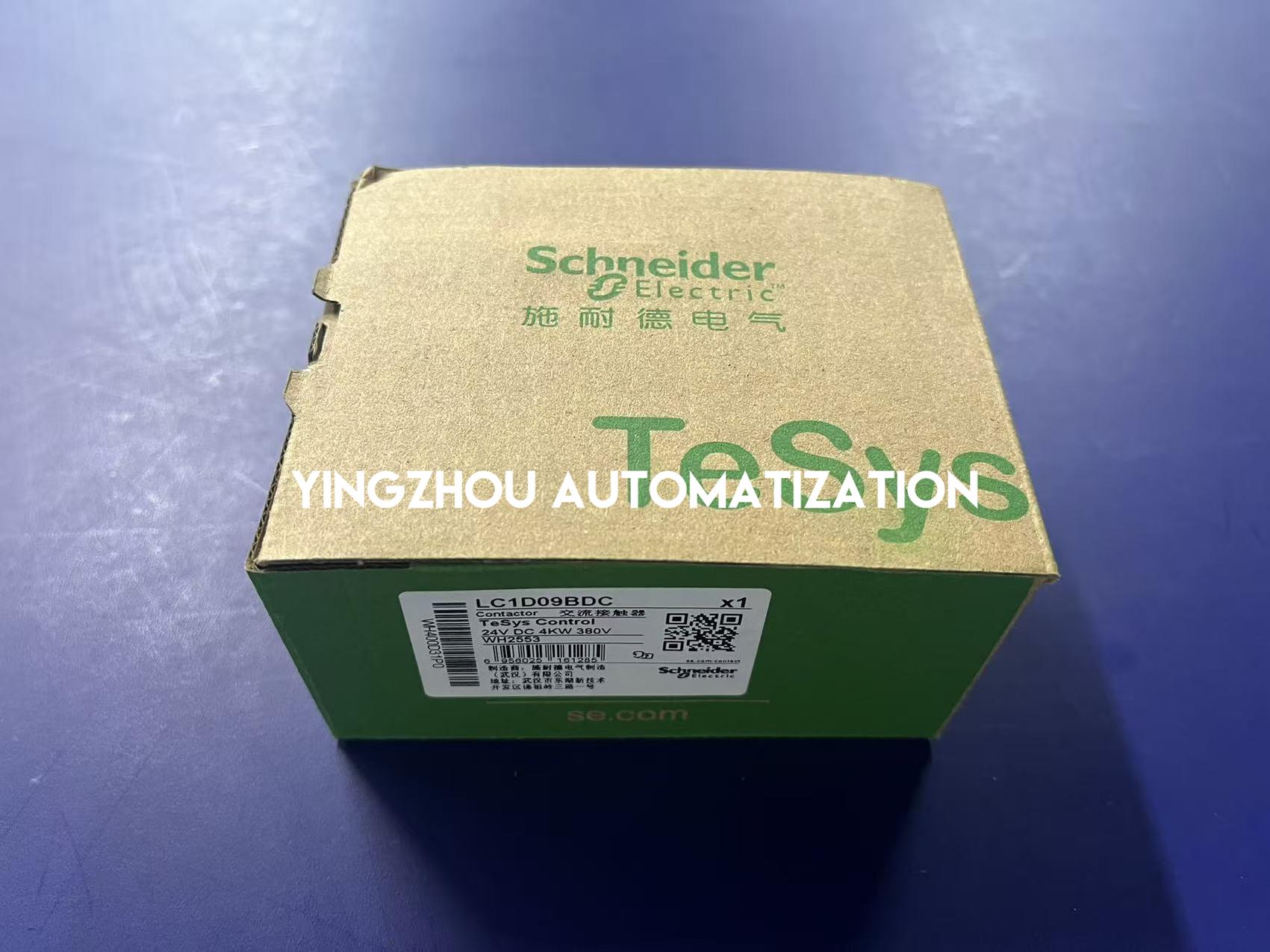

✓ Verpackung mit genauer Modellbezeichnung abgebildet
✓ Verifizieren Sie die genaue Modellbezeichnung LC1D09BDC vor der Bestellung

Auf Lager & Bestellbereit

Schneider Electric LC1D09BDC ist laut unserer Bestandsinformationen derzeit auf Lager. Fotos des tatsächlichen Produkts, des elektrischen Typenschilds und der Verpackung werden zur Überprüfung durch den Käufer bereitgestellt. Bitte bestätigen Sie die benötigte Menge, die genaue Modellbezeichnung, die 24V DC-Stepspule, die elektrischen Motorwerte und die Produkt Konfiguration vor der Bestellung. Bestätigen Sie die gelieferte Konfiguration eines eventuell abgebildeten Zubehörs zur Spulendämpfung.

AUF LAGER

Schneider Electric LC1D09BDC

Bestellen Sie online oder kontaktieren Sie uns für Projekt- und Mengenpreise.
