| Bestellcode (Modell) |
HMISTW6500 |
| Hersteller |
Schneider Electric Group |
| Produktreihenklassifizierung |
Harmony STW6 Fortschrittliche, optimierte Mensch-Maschine-Schnittstellen |
| Displaygröße & Typ |
7,0 Zoll WVGA kontrastreiches TFT-Farb-LCD-Matrix |
| Auflösung & Farbtiefe |
800 x 480 Pixel mit 16 Millionen lebendigen Farben |
| Integrierte Netzwerkverbindungen |
2x RJ45 Ethernet 10/100/1000M + 2x isolierte serielle COM-Kanäle |
| Erweiterungs-Peripherieanschlüsse |
2x USB Typ A Klemmen + 1x USB Mini-B Sync-Knoten |
| Betriebs-Eingangsleistung |
24 V DC standardisierte Systemleistungsschnittstellen-Grenzen |
Leistungsübersicht

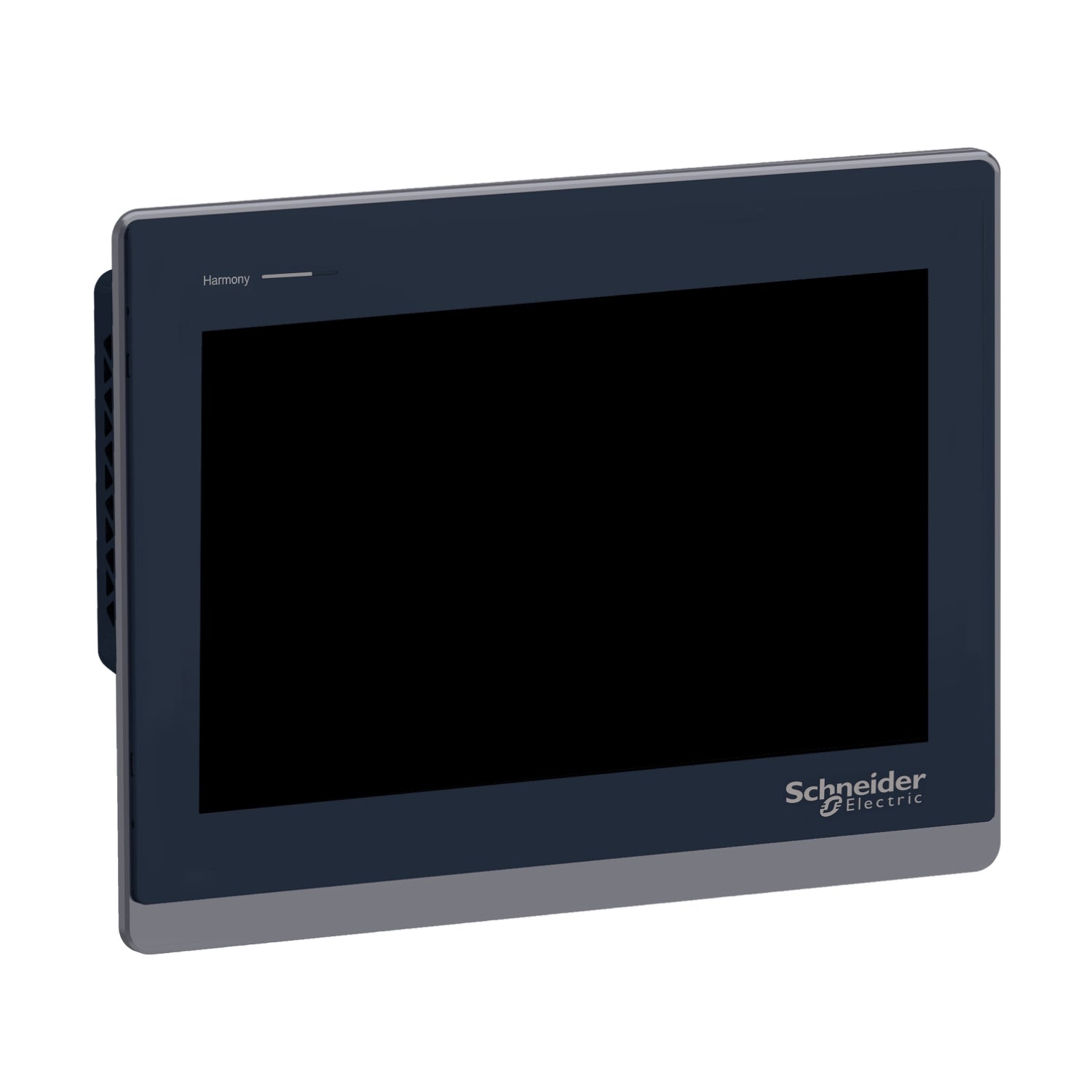

Das Schneider Electric HMISTW6500 ist eine industrielle Premium-Hochleistungs-Touchpanel-Mensch-Maschine-Schnittstelle (HMI), die akribisch innerhalb des Flaggschiff-Frameworks der optimierten Visualisierungshardware Harmony STW6 entwickelt wurde. Speziell für die ultraschnelle Grafikwiedergabe, hochauflösende Datenüberwachung und komplexe Feldbetriebsbefehlseingaben für anspruchsvolle industrielle Automatisierungsnetze konzipiert, steuert dieses erstklassige interaktive Gerät die Master-Maschinensysteme flüssig mit Echtzeit-Verarbeitungskonsistenz. Das hochmoderne Layout integriert ein brillantes 7,0" WVGA TFT-LCD-Display mit 16 Millionen Farben, unterstützt von einem adaptiven hochauflösenden resistiven Touchscreen, der es den Maschinenbedienungsteams ermöglicht, Anlagenparameter direkt über klare, kontrastreiche dynamische Schemagrafiken zu verfolgen. Ausgestattet mit dualer 1000M-Ethernet-Redundanz, standardmäßiger isolierter industrieller serieller Architektur, dedizierten USB-Speicherzuweisungsblock-Hubs und Web-basierter Fernüberwachung, treibt es moderne automatisierte Fabriken mit absoluter Systemkonsistenz an.
📋 Kritische Anwendungsprüfung
-
Industrie: Kompakte Produktionslinien, komplexe pharmazeutische Flüssigkeitsmischer, automatisierte Handhabungszellen in Unternehmen, SCADA-Knotenkonsolen für Abwasser.
-
Hochgeschwindigkeits-Netzwerkkoordination: Native Onboard-Dual-Gigabit-Ethernet-Pipelines führen Master-SPS-Registerabfragen gleichzeitig aus, ohne eigenständige Terminal-Hubs zu implementieren.
-
Robuste Frontgehäuse-Abschirmung: Speziell behandelte blendfreie Bildschirmoberflächen widerstehen permanenten Mikrokratzern und starken industriellen Fettansammlungen, wodurch die taktile Haltbarkeit in intensiven Resonanzumgebungen verlängert wird.
Integration von Schneider Harmony HMI-Systemen:
