Schneider HMIST6400 Harmony ST6 7-Zoll-HMI-Touchpanel
7-Zoll-WVGA-Touchscreen | Dual-Ethernet | Dual-COM | 24 V DC
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Exaktes Modell |
HMIST6400 |
| Produktreihe |
Harmony ST6 (Magelis ST6 in älteren Datenblättern) |
| Produkttyp |
7-Zoll-HMI-Touchpanel / Bedienoberfläche |
| Displaygröße |
7 Zoll breit |
| Displaytyp |
Farb-TFT-LCD |
| Displayauflösung |
800 × 480 Pixel (WVGA) |
| Displayfarben |
16 Millionen |
| Touch-Technologie |
Analoges Resistiv-Touchpanel mit Einzeltouch |
| Effektive Displayfläche (B × H) |
154,08 × 85,92 mm |
| Hintergrundbeleuchtung |
Weiße LED |
| Lebensdauer der Hintergrundbeleuchtung |
50.000 Stunden oder mehr bei 25°C bis zur Reduzierung der Helligkeit auf 25% |
| Helligkeitsregelung |
16 Stufen |
| Maximale Anzahl an Anwendungsebenen |
200 Ebenen (laut Herstellerangabe) |
| Prozessor |
ARM Cortex-A8 |
| Prozessortaktfrequenz |
800 MHz |
| Gerätespeicher |
1 GB |
| Benutzerdatenspeicher |
512 MB |
| Sicherungsspeicher |
512 kB |
| Konfigurationssoftware |
EcoStruxure Operator Terminal Expert |
| Ethernet-Schnittstellen |
2 × RJ45-Ethernet-Anschlüsse |
| Ethernet-Standard |
10BASE-T / 100BASE-TX, 10/100 Mbit/s |
| Serielle Schnittstelle COM1 |
1 × SUB-D 9-polig, Buchse, RS-232C |
| Übertragungsrate COM1 |
2.400–115.200 bps |
| Serielle Schnittstelle COM2 |
1 × RJ45, RS-485 |
| Übertragungsrate COM2 |
2.400–115.200 bps (bis zu 187.500 bps bei unterstützter MPI-Konfiguration) |
| USB-Host |
1 × USB 2.0 Typ-A |
| USB-Gerät |
1 × USB 2.0 Micro-B |
| Unterstützte Kommunikationsprotokolle |
Modbus, Uni-TE, Modbus Plus und spezifizierte Protokolle von Drittanbietern (projektabhängig) |
| Nennspannung |
24 V DC ±20% |
| Leistungsaufnahme |
9 W |
| Einschaltstrom |
30 A (Hersteller-Datenblatt) |
| Echtzeituhr |
Integriert |
| Frontmaterial |
Aluminium |
| Gehäusematerial |
Polycarbonat (PC) |
| Schutzart der Front |
IP65 bei korrekter Montage in der Schranktür (offizielles Datenblatt) |
| Schutzart der Rückseite |
IP20 |
| NEMA-Schutzart der Front |
NEMA 4 (für den Innenbereich) / NEMA 13 (in einem Gehäuse), bei korrekter Montage |
| Montagemethode |
Schrankmontage mit 4 Schrauben; Schranktürstärke 1,6–5 mm |
| Schranktüröffnung (B × H) |
190 × 135 mm (Toleranz +1 / −0 mm) |
| Betriebstemperatur |
0°C bis +50°C |
| Lagertemperatur |
−20°C bis +60°C |
| Relative Luftfeuchtigkeit |
10–90 % nicht kondensierend |
| Abmessungen (B × H × T) |
208 × 153 × 45 mm |
| Nettogewicht |
0,8 kg |
| EAN |
3606489523381 |
Produktübersicht

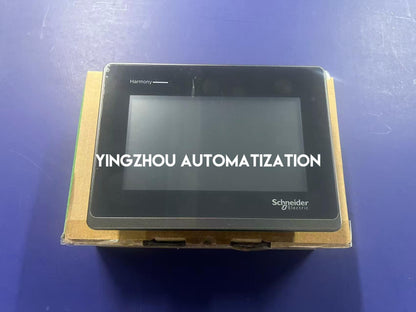

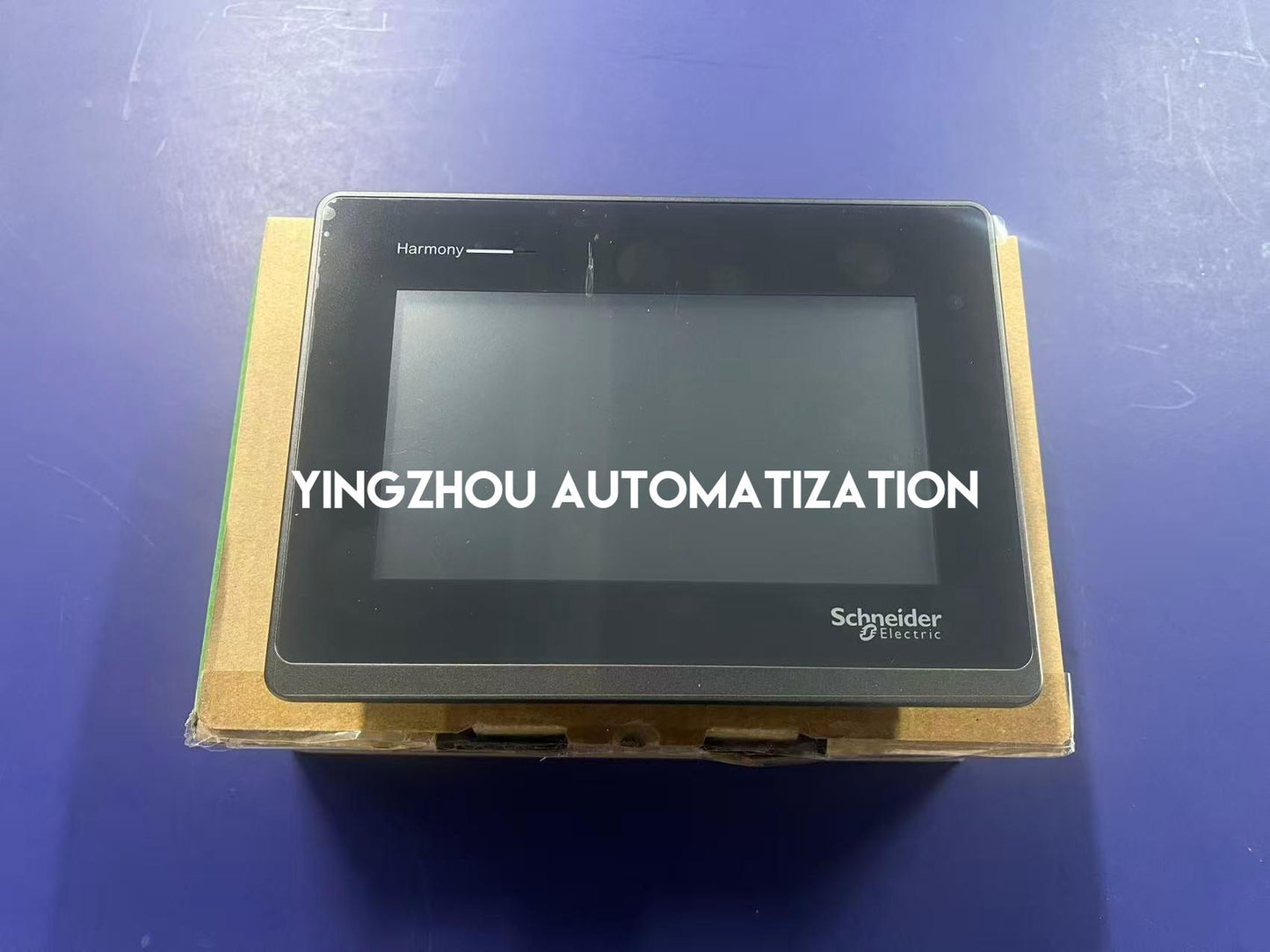

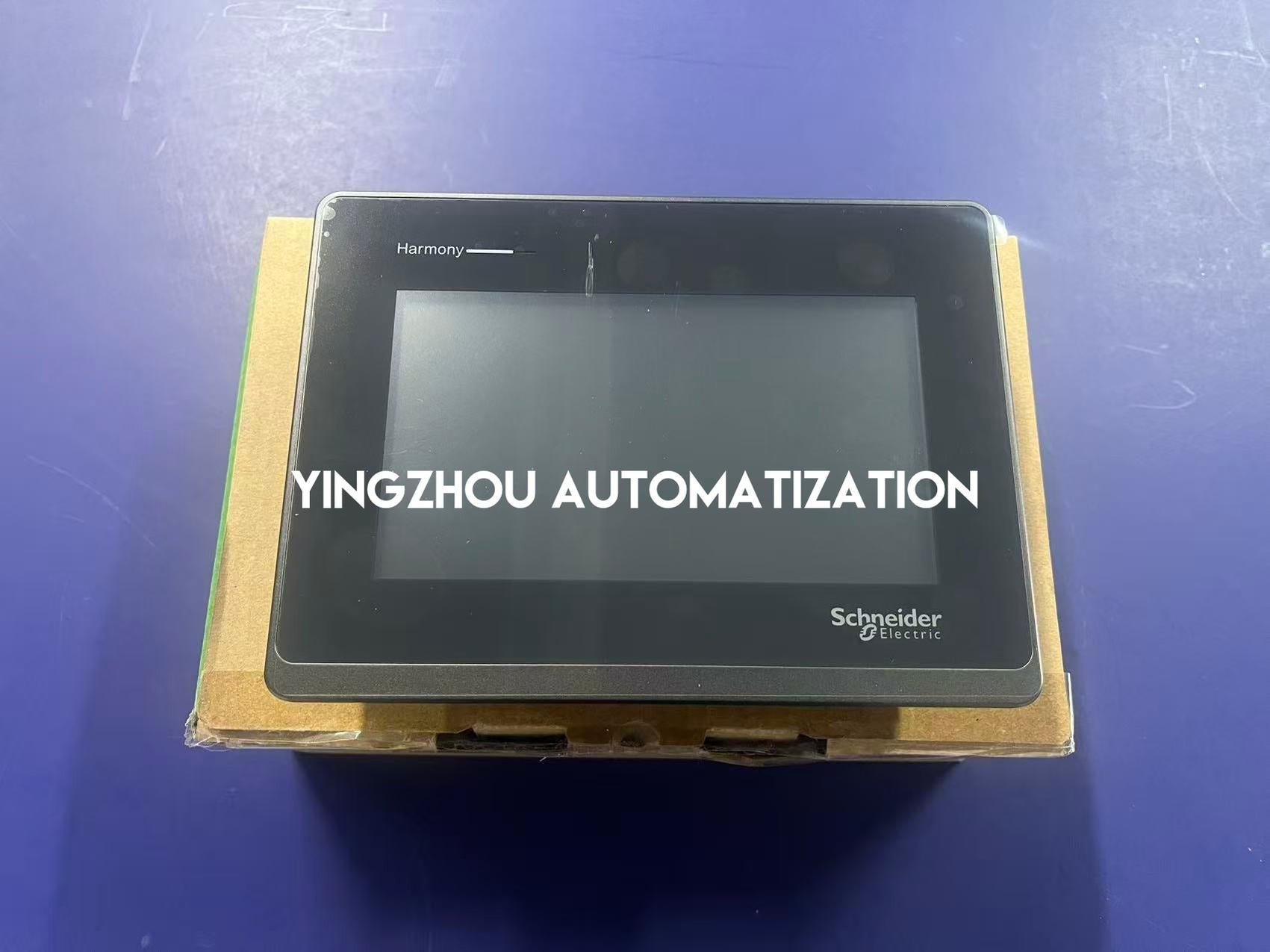

Das Schneider Electric HMIST6400 ist ein 7-Zoll-HMI-Touchpanel der Harmony ST6 mit einem 800 × 480 WVGA-Farb-TFT-Display, 16 Millionen Farben und analogem Resistiv-Touchpanel mit Einzeltouch. Es verfügt über zwei 10/100 Mbit/s Ethernet-Anschlüsse, zwei serielle Kommunikationsschnittstellen (COM1 RS-232C und COM2 RS-485), einen USB 2.0 Typ-A Host-Anschluss und einen USB 2.0 Micro-B Gerät-Anschluss. Das Terminal wird mit einer 24 V DC ±20 % Stromversorgung betrieben und hat eine Leistungsaufnahme von 9 W. Der Prozessor ist ein 800 MHz ARM Cortex-A8, und Schneider gibt 1 GB Gerätespeicher, 512 MB Benutzerdatenspeicher und 512 kB Sicherungsspeicher an. Anwendungen werden mit EcoStruxure Operator Terminal Expert konfiguriert. Die Frontplatte ist bei korrekter Montage IP65 und verfügt über eine vom Hersteller angegebene Schranktüröffnung von 190 × 135 mm. Echte Produktfotos zeigen das Typenschild auf der Rückseite und den Karton mit Etikett für das exakte Modell HMIST6400; Tests nach dem Einschalten sind nicht dokumentiert. Überprüfen Sie vor der Bestellung die Kommunikationsverkabelung, die Projektsoftware, die Schranktüröffnung und das Zubehör.
Wichtige Produktmerkmale
-
7-Zoll-WVGA-Farb-TFT-Display mit 800 × 480 Auflösung, 16 Millionen Farben und analogem Resistiv-Touchpanel mit Einzeltouch
-
Zwei 10/100 Mbit/s Ethernet-Anschlüsse für vom Hersteller unterstützte industrielle HMI-Netzwerke
-
Zwei serielle Kommunikationsanschlüsse: COM1 RS-232C und COM2 RS-485, mit vom Hersteller definierten Übertragungsraten
-
USB-Host- und Gerät-Schnittstellen: ein USB 2.0 Typ-A und ein USB 2.0 Micro-B
-
24 V DC ±20 % Versorgung und 9 W Verbrauch, wie in der offiziellen Spezifikation und auf dem Produktetikett angegeben
-
800 MHz ARM Cortex-A8 Prozessor und EcoStruxure Operator Terminal Expert Software
-
IP65-Schutz der Front bei korrekter Schrankmontage und vom Hersteller angegebener 190 × 135 mm Schranktüröffnung
Echtes Produkt geprüft
✓
Echte Produktfotos
✓
Modell/Typenschild sichtbar
✓
Verpackung abgebildet
✓
Prüfen Sie vor der Bestellung das exakte Modell HMIST6400
Auf Lager & Bestellbereit
Das Schneider Electric HMIST6400 ist derzeit auf Lager.

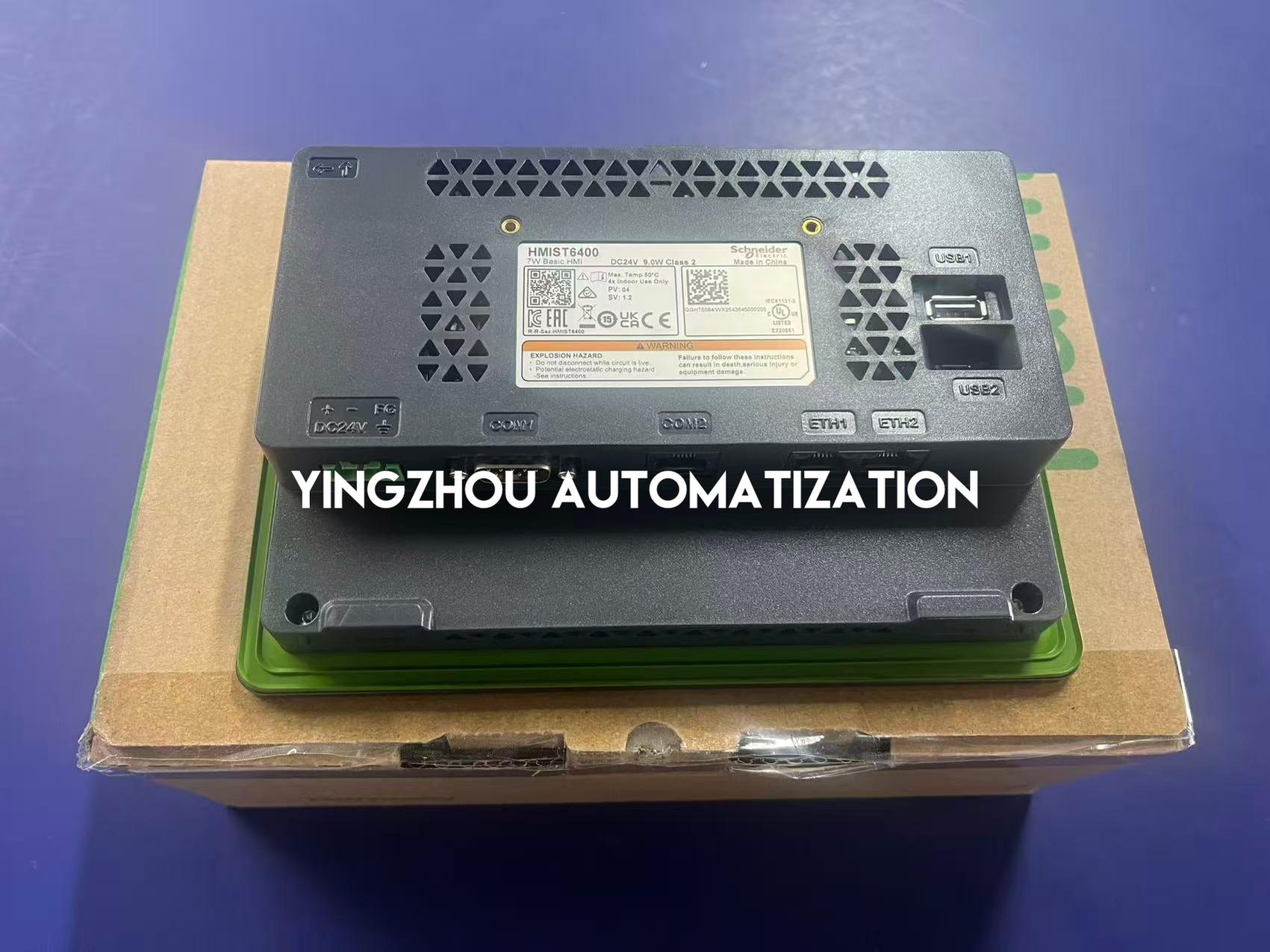

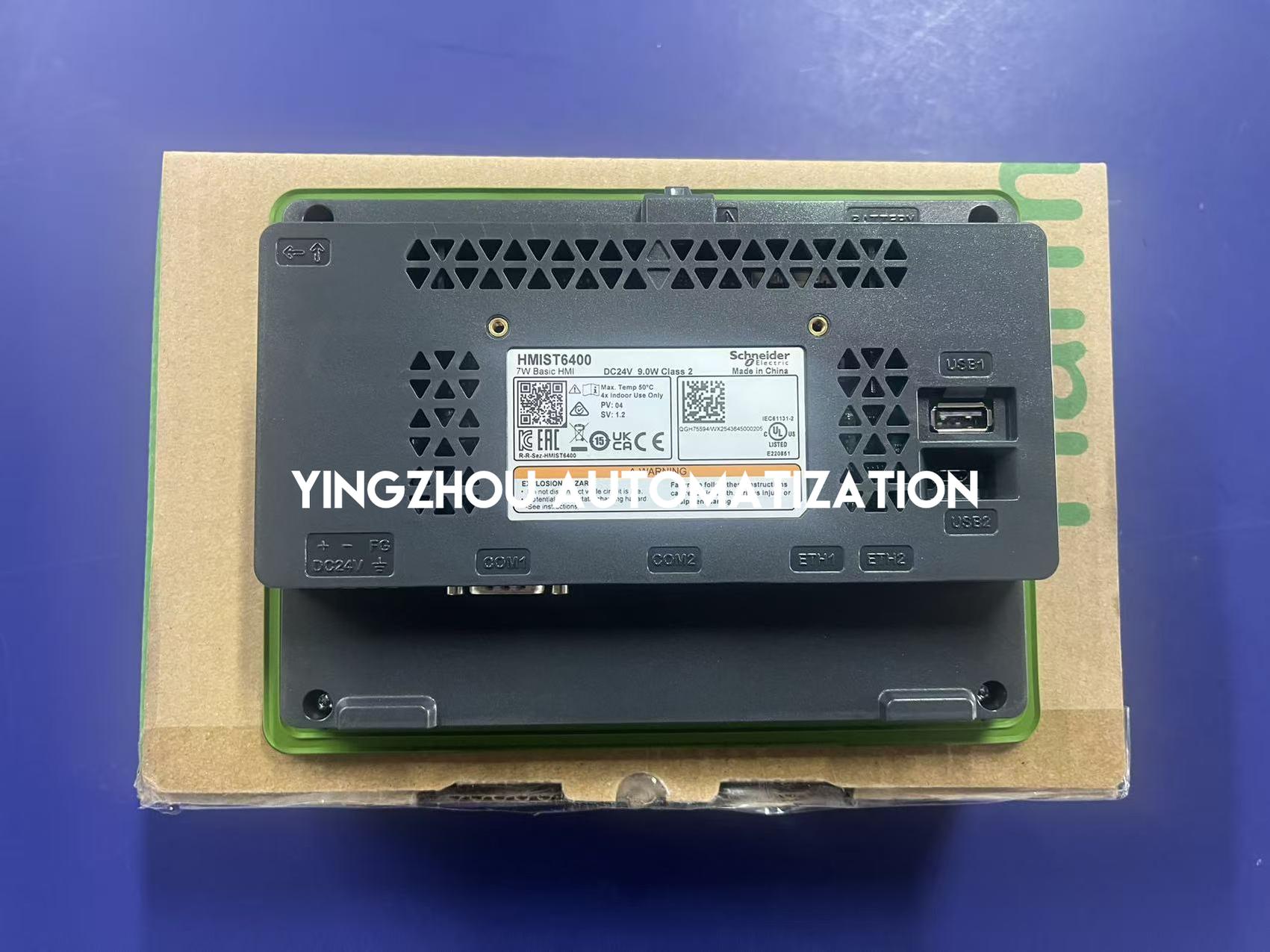

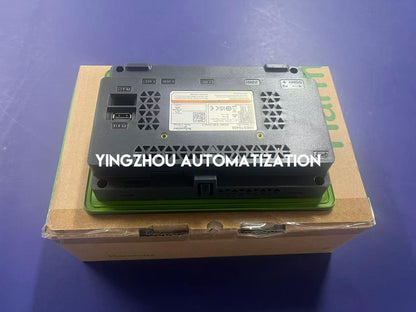

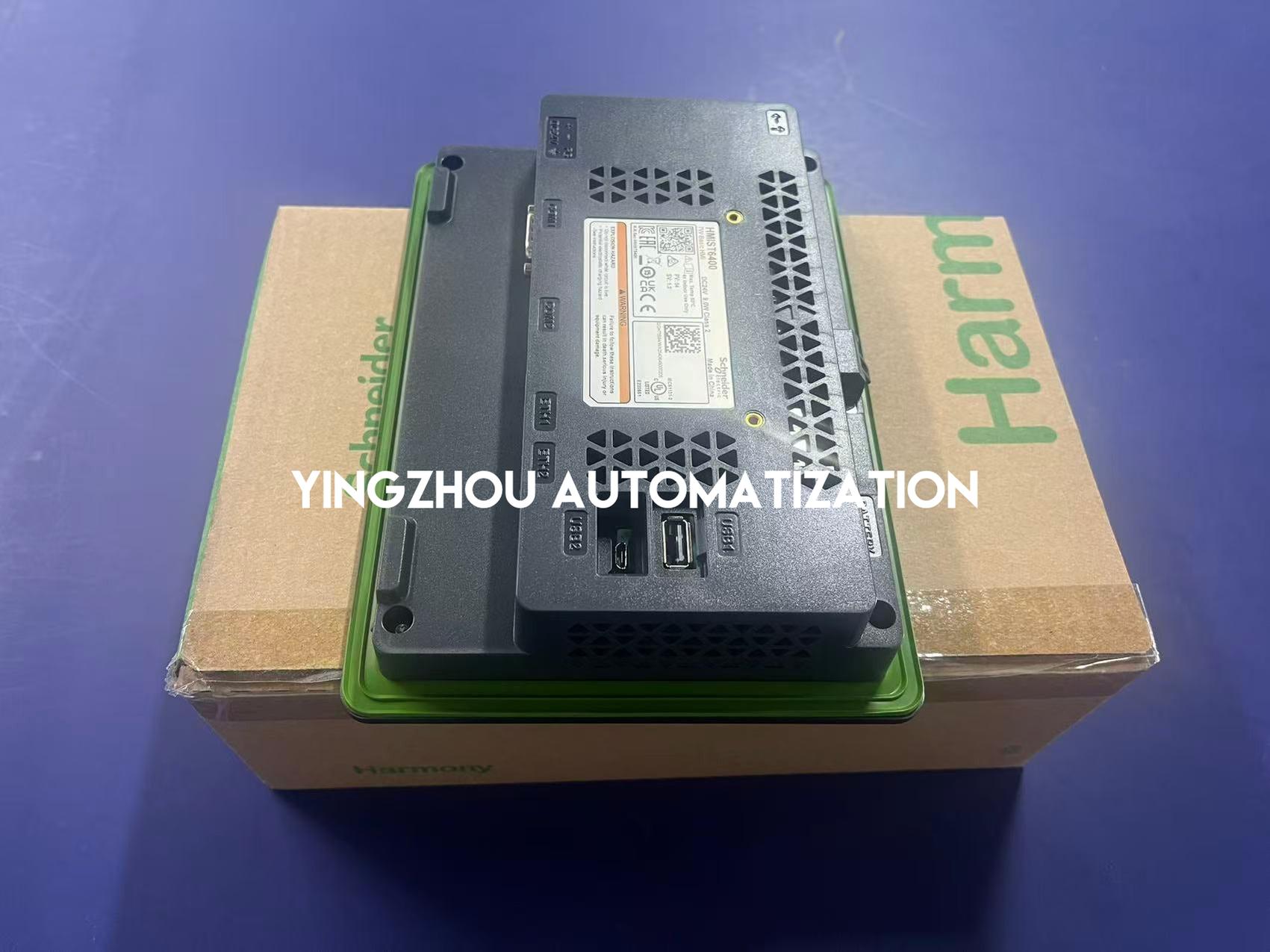

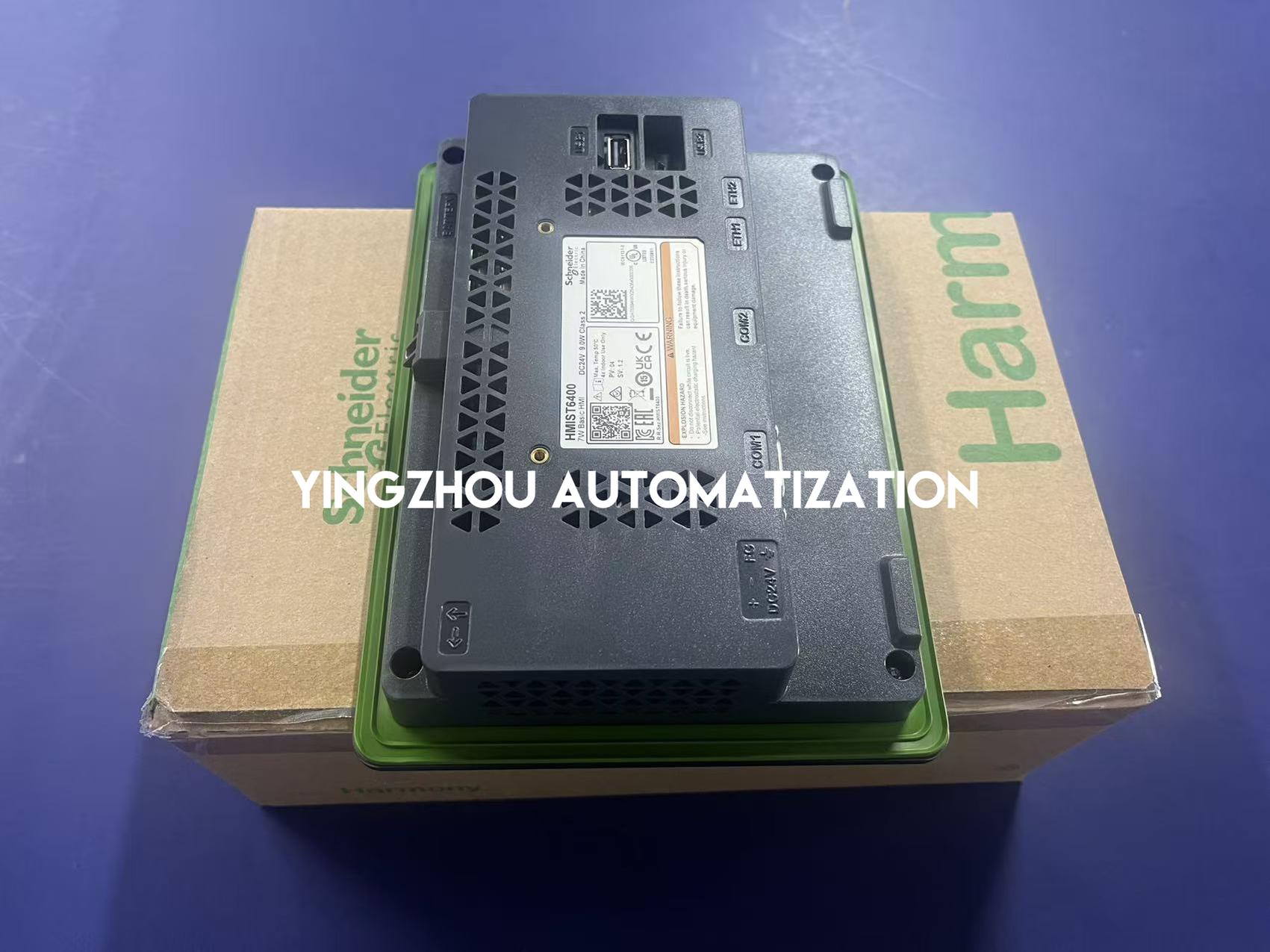

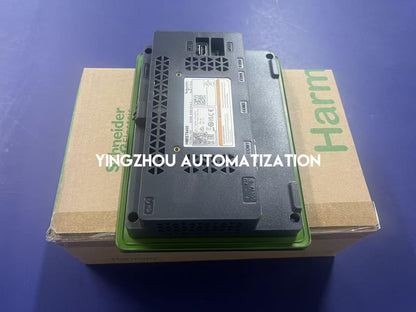

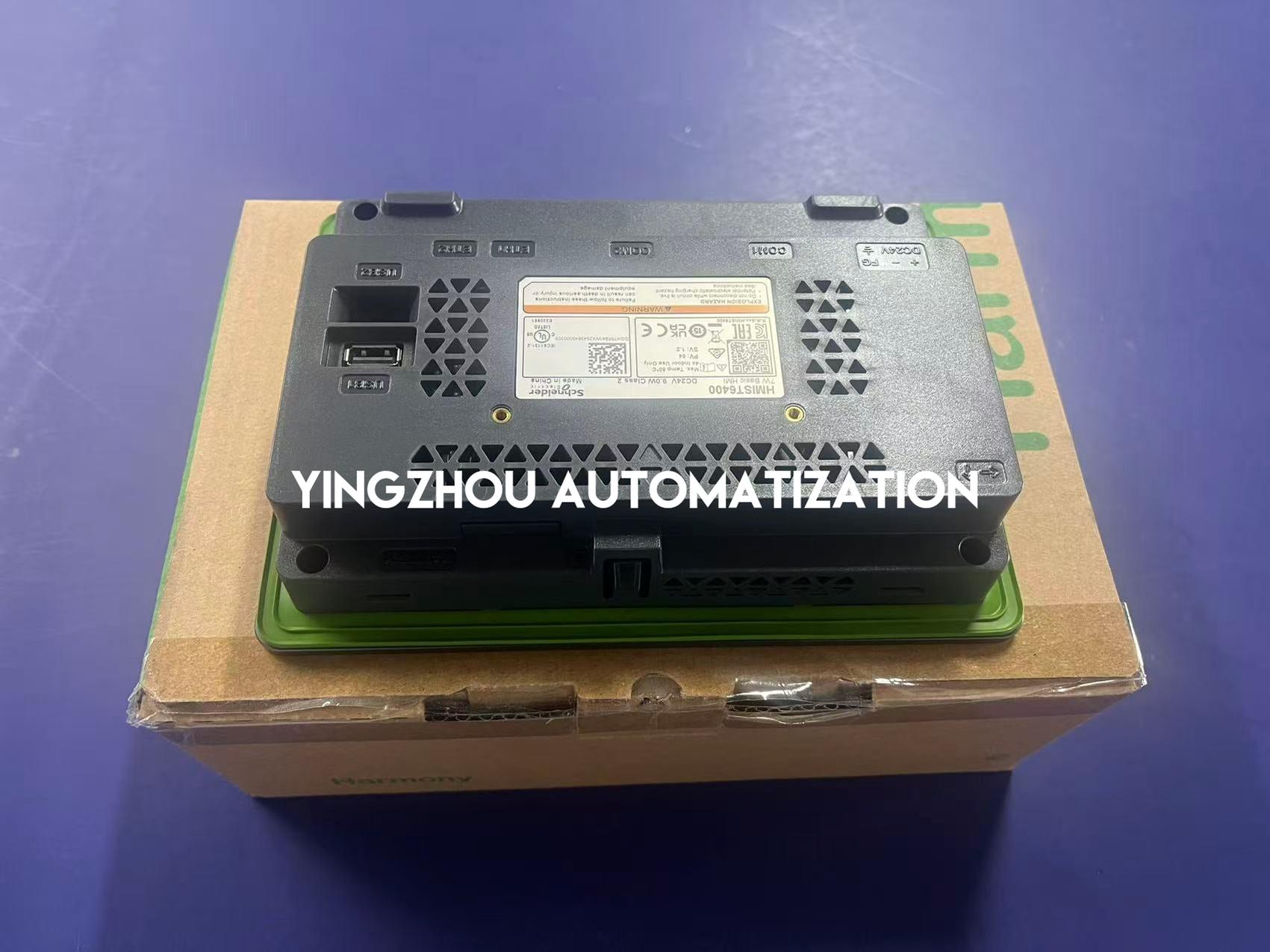

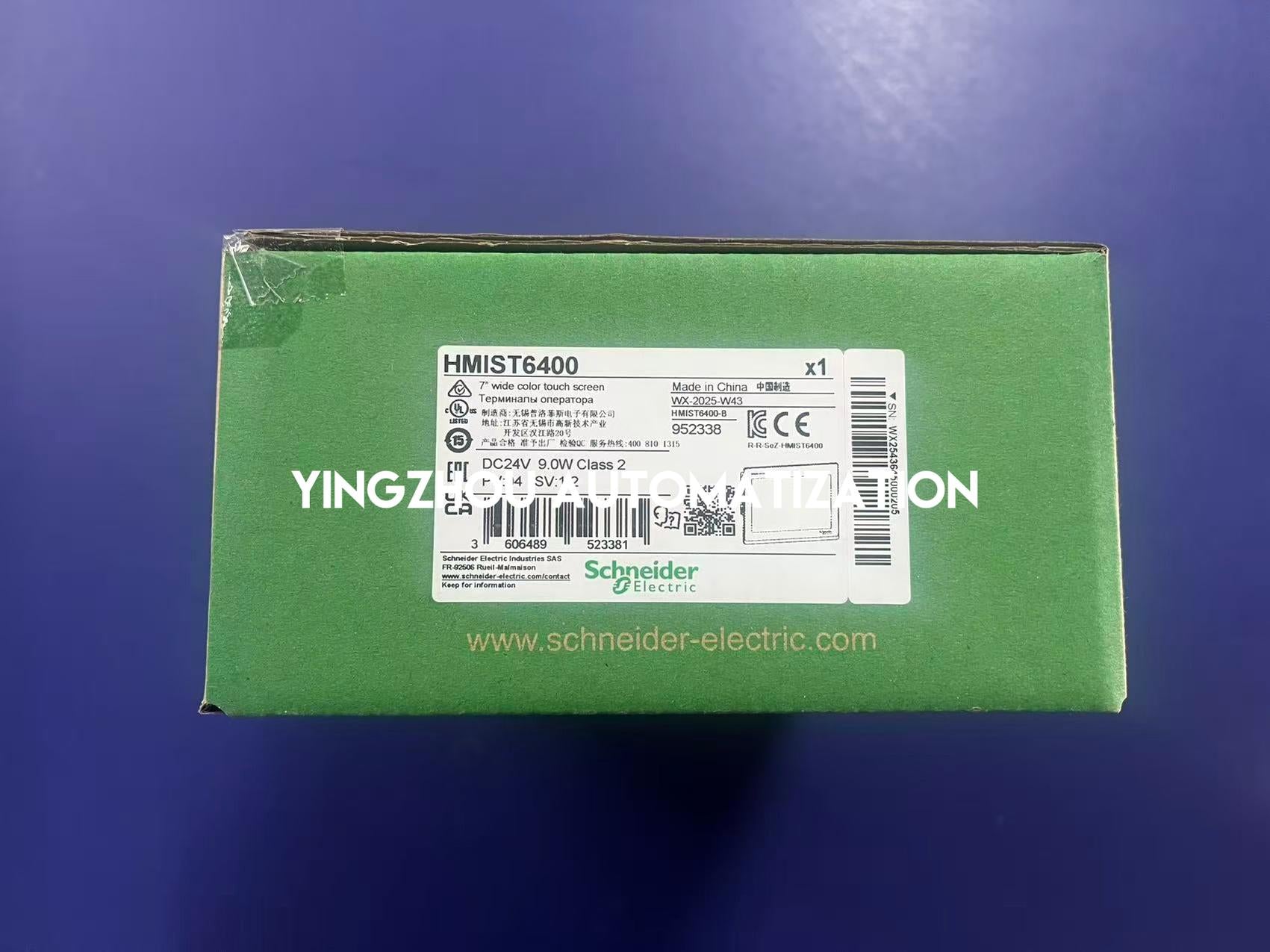

Echte Fotos des Typenschilds auf der Rückseite und des Verpackungsetiketts
werden zur Überprüfung des exakten Modells bereitgestellt. Bestätigen Sie vor der Bestellung die Anforderungen an die 24 V DC Versorgung, Ethernet
und serielle Schnittstelle, die Schranktüröffnung und das
im Lieferumfang enthaltene Montagezubehör.
