Schneider Electric GV3P40 TeSys Deca 3-poliger thermisch-magnetischer Motorleistungsschalter, 30–40 A, EverLink
Schneider Electric GV3P40 TeSys Deca 3-poliger thermisch-magnetischer Motorleistungsschalter, 30–40 A, EverLink
Verfügbarkeit für Abholungen konnte nicht geladen werden
Schneider Electric GV3P40 TeSys GV3 Motorschutzschalter
| Spezifikation | Produktdaten |
|---|---|
| Marke | Schneider Electric |
| Genaue Modellbezeichnung | GV3P40 |
| Produktgruppe | TeSys Deca |
| Produktserie | TeSys GV3 |
| Produkttyp | Motorschutzschalter |
| Geräteanwendung | Motorschutz |
| Schutztechnologie | Thermomagnetisch |
| Anzahl der Pole | 3P |
| Nennstrom (In) | 40A |
| Thermischer Einstellbereich | 30–40A |
| Magnetische Auslöseampere | 560A |
| Nennbetriebsspannung (Ue) | 690V AC, 50/60Hz |
| Motorleistung bei 400/415V | 18.5kW |
| Motorleistung bei 500V | 22kW |
| Motorleistung bei 690V | 37kW |
| Icu bei 230/240V AC | 100kA |
| Icu bei 400/415V AC | 50kA |
| Icu bei 500V AC | 12kA |
| Icu bei 690V AC | 6kA |
| Nennisolationsspannung (Ui) | 690V AC |
| Nennstoßfestigkeit (Uimp) | 6kV |
| Bedienungsart | Drehknopf |
| Anschlussart | EverLink BTR Schraubenklemmen |
| Montage | DIN-Schiene / Platte |
| Schutzart | IP20 — IEC 60529 |
| Betriebstemperatur | −20°C bis +60°C |
| Abmessungen (H × B × T) | 132 × 55 × 136mm |
| Anwendbare Normen | IEC 60947-2 / IEC 60947-4-1 |
Produktübersicht

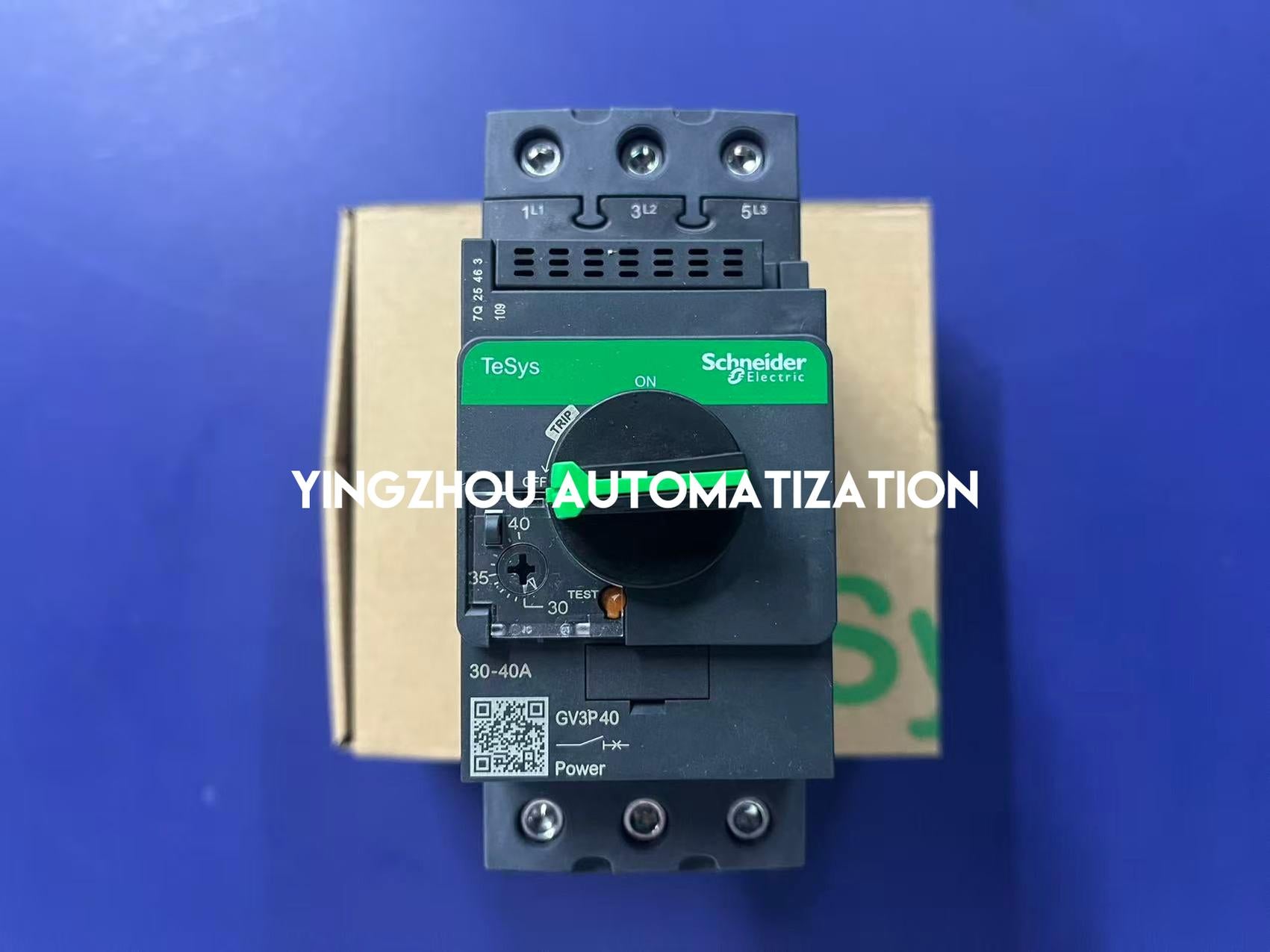

Der Schneider Electric GV3P40 ist ein dreipoliger thermomagnetischer Motorschutzschalter aus der Produktgruppe TeSys GV3 / TeSys Deca, der für den Motorschutz in industriellen Elektroanlagen konzipiert ist. Er verfügt über einen einstellbaren thermischen Schutzbereich von 30–40A und einen Nennstrom von 40A. Das thermomagnetische Schutzsystem bietet Überlast- und magnetischen Kurzschluss Schutz für korrekt ausgewählte Motorschaltkreise. Der GV3P40 ist für Motoranwendungen mit 18,5kW bei 400/415V AC unter den angegebenen Betriebsbedingungen des Herstellers ausgelegt. Die Nennkurzschluss abschaltfähigkeit beträgt 50kA Icu bei 400/415V AC gemäß IEC 60947-2. Das Gerät verfügt über einen Drehknopf zur Bedienung und EverLink BTR Schraubenklemmen für die Anschlüsse des Leistungskreises. Der Hersteller gibt eine Nennbetriebsspannung von 690V AC, eine Nennisolationsspannung von 690V und eine Nennstoßfestigkeit von 6kV an. Das tatsächliche Produktetikett und Fotos der Schneider Electric-Verpackung sind zur Überprüfung durch den Käufer verfügbar.
Wichtige Produkteigenschaften
- 30–40A einstellbarer thermischer Schutzbereich
- 40A Nennstrom
- 3-poliger thermomagnetischer Motorschutz
- 560A magnetische Auslöseampere
- 18,5kW bei 400/415V AC Nennmotorleistung
- 50kA Icu bei 400/415V AC Abschaltfähigkeit
- 690V AC Nennbetriebsspannung

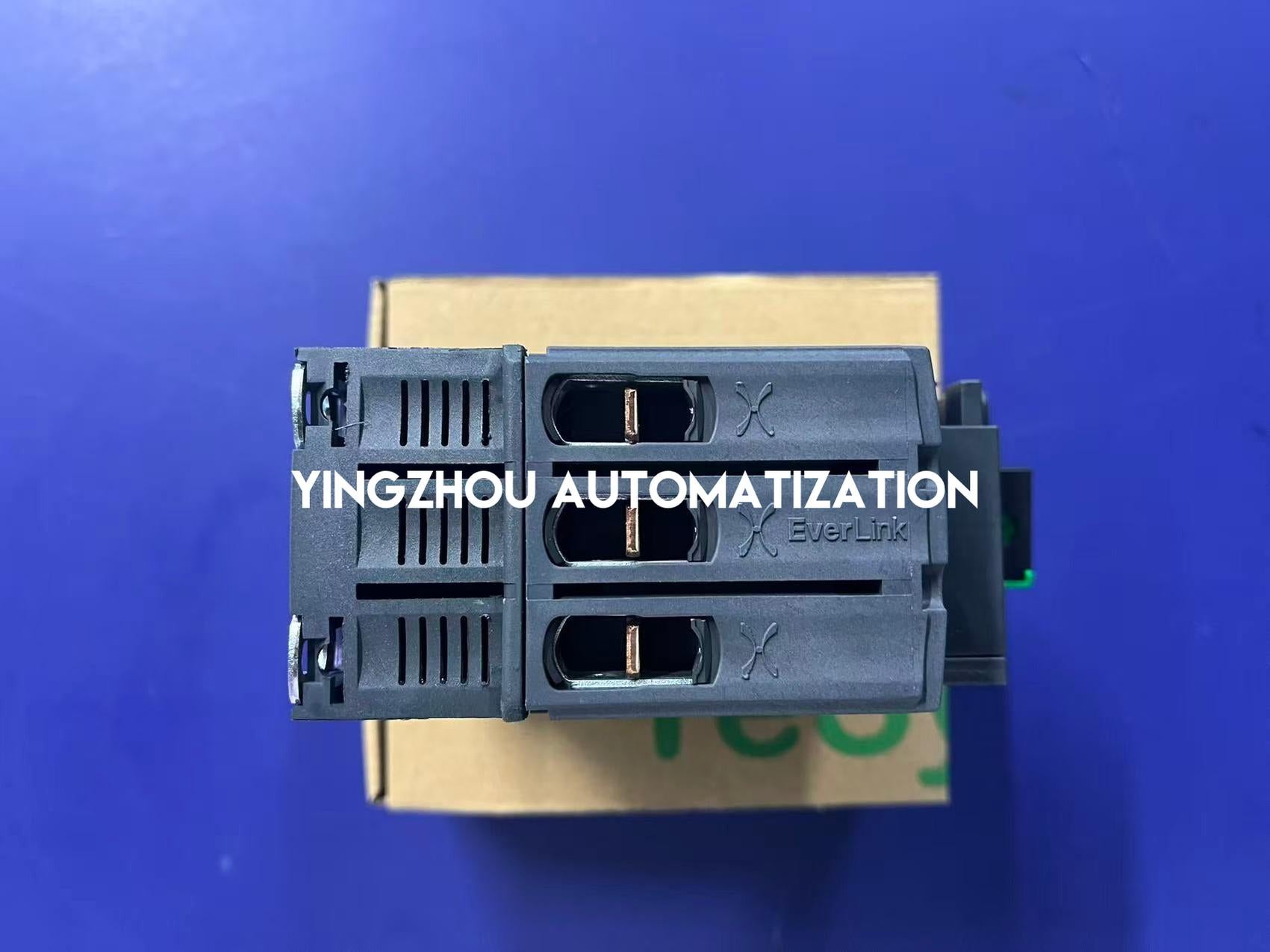

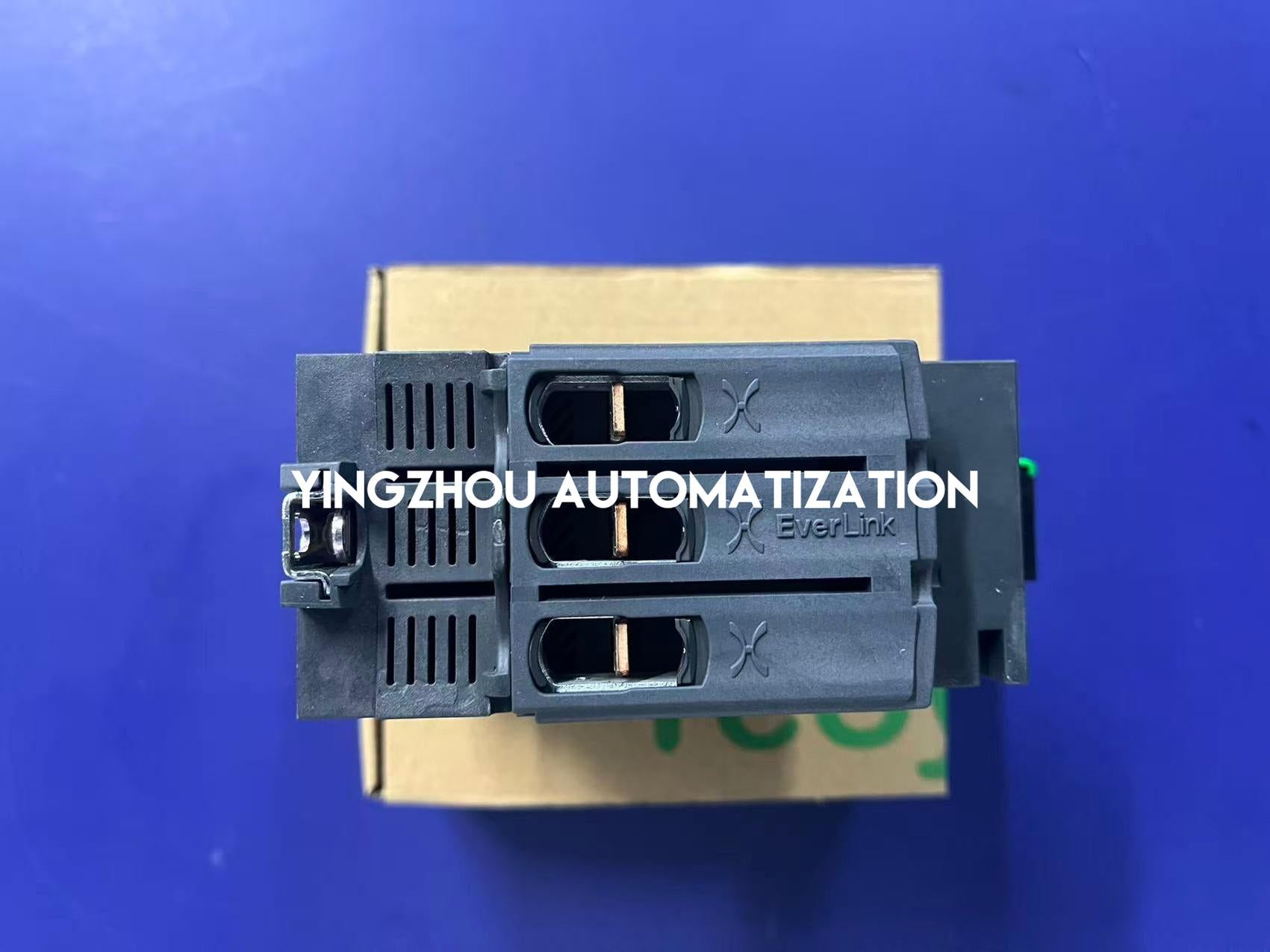

- EverLink BTR Schraubklemmen-Technologie
- Drehknopf Bedienmechanismus
Echte Produktüberprüfung
Auf Lager & bestellbereit

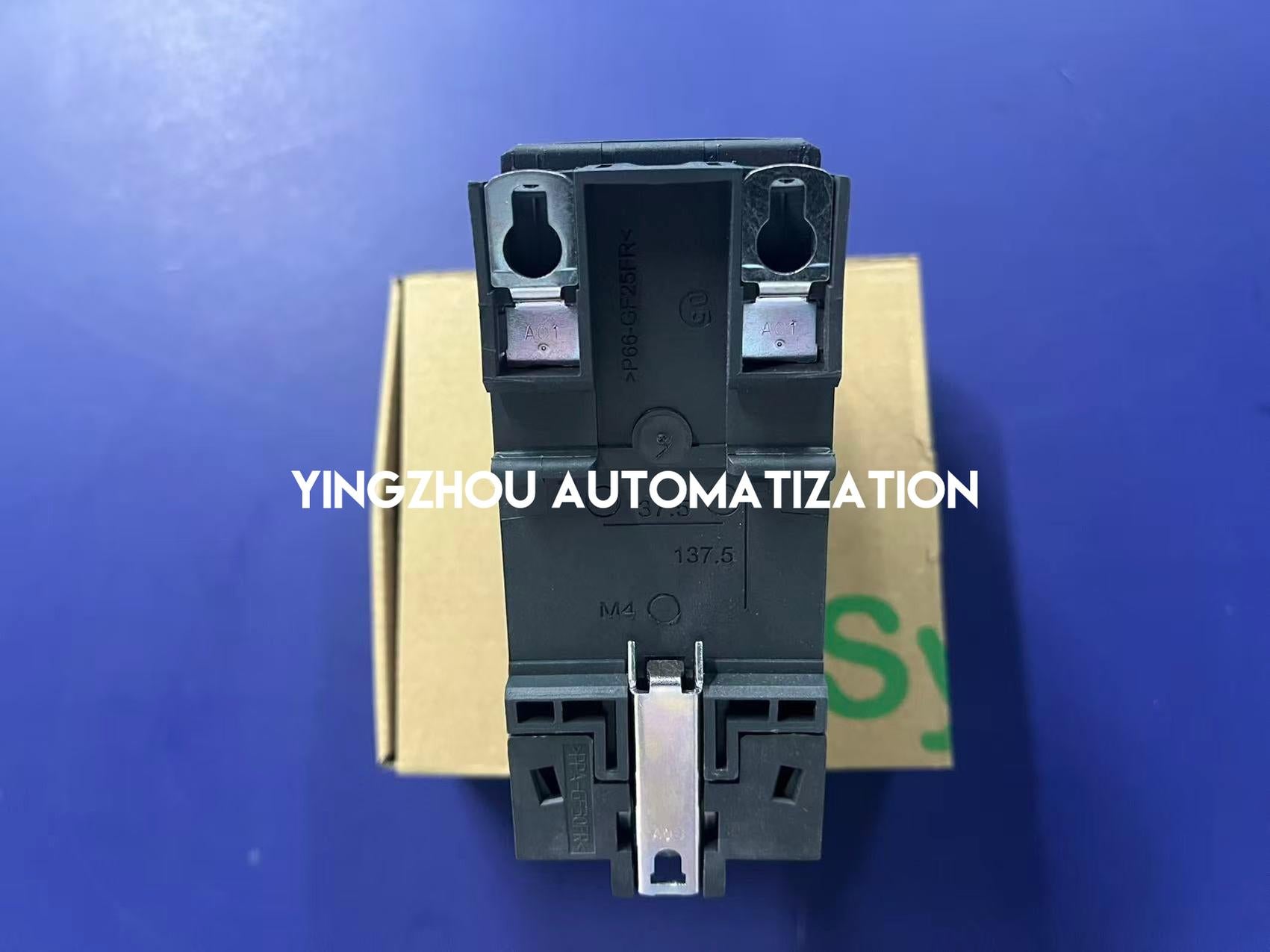

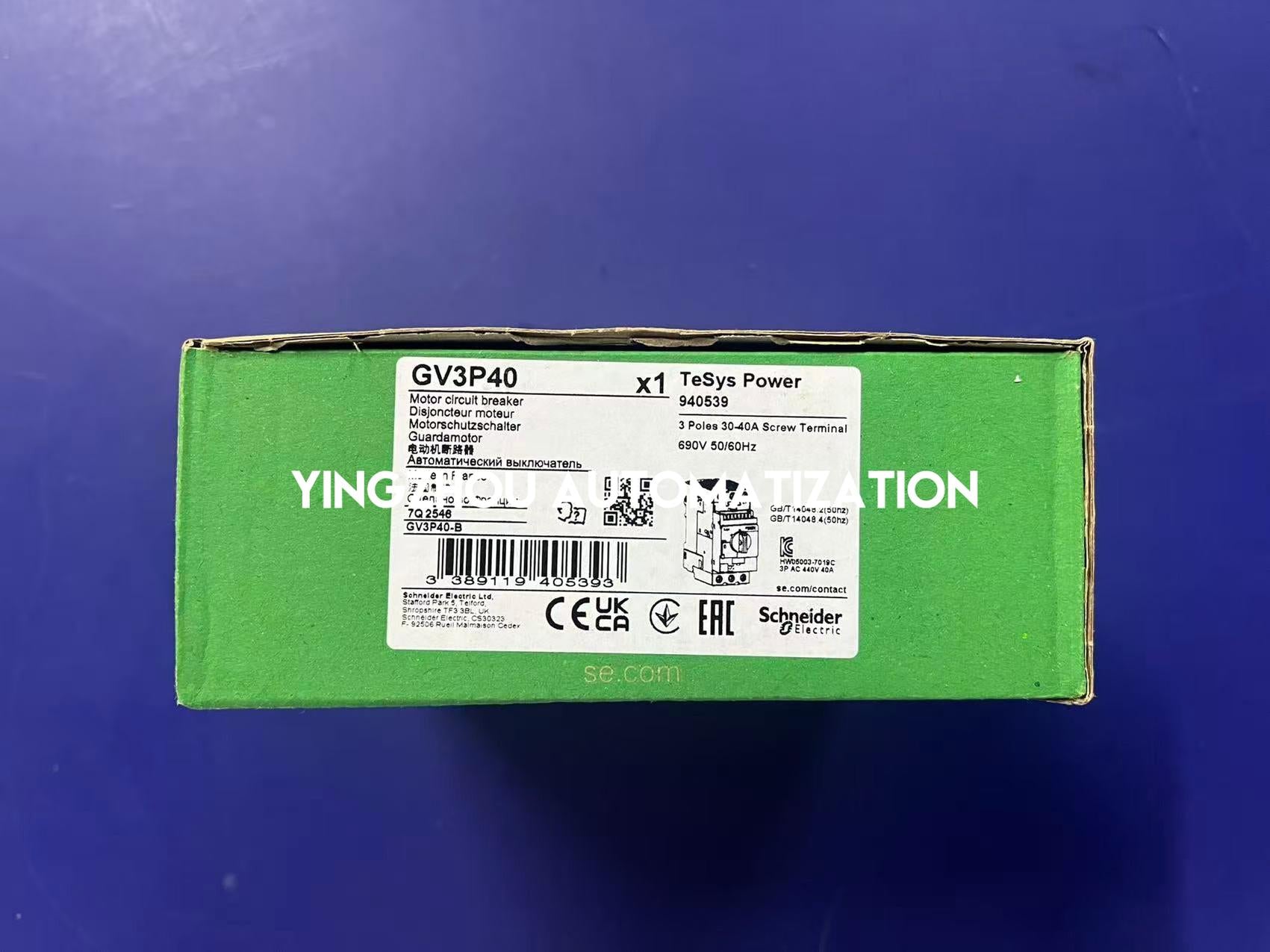

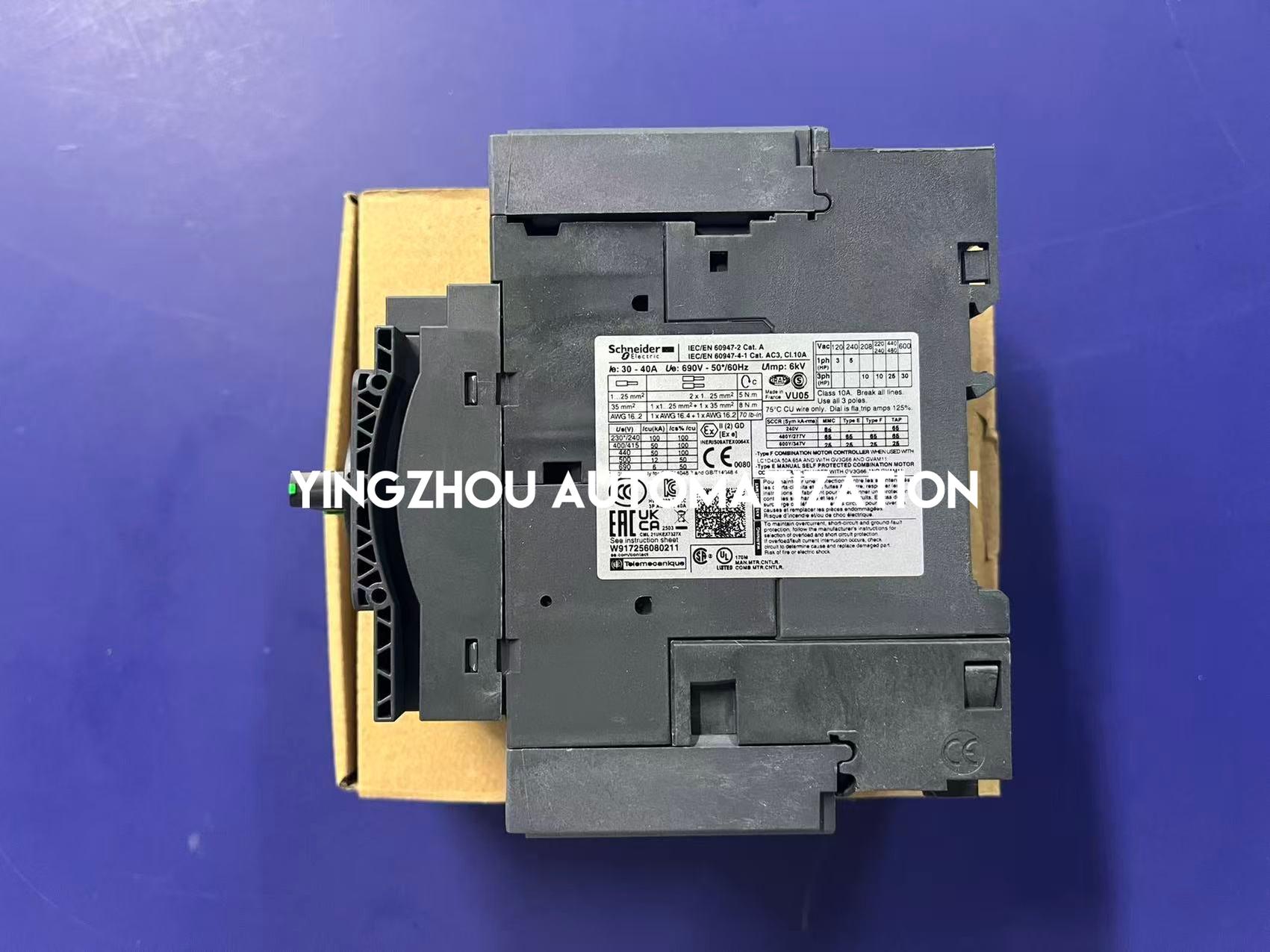

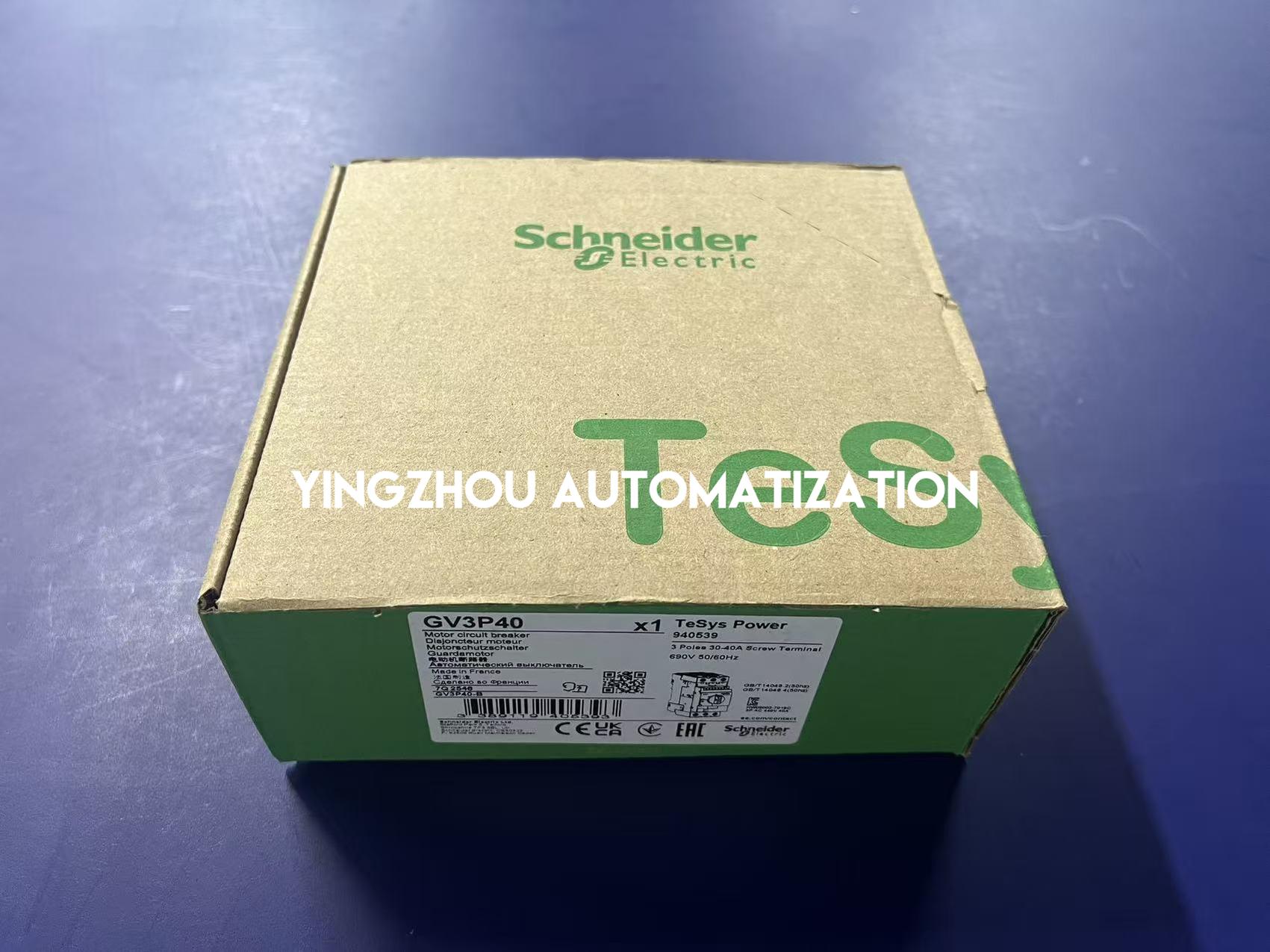

Schneider Electric GV3P40 ist laut unseren Bestandsinformationen derzeit auf Lager. Echte Produkt-, Typenschild- und Verpackungsfotos werden zur Überprüfung durch den Käufer bereitgestellt. Bitte bestätigen Sie vor der Bestellung die benötigte Menge, die genaue Modellbezeichnung, den Motor-Typenschildstrom, die Betriebsspannung und die Installations anforderungen. Wählen Sie die Schutzstufe entsprechend dem Motor und den anwendbaren elektrischen Schutzanforderungen aus.
