Schneider Electric BSH0702P01A2A Lexium BSH Servomotor
2,2 N·m | 70-mm-Flansch | SinCos Single-Turn | Ohne Bremse | IP50
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Exaktes Modell |
BSH0702P01A2A |
| Serie |
Lexium BSH |
| Kurzbezeichnung des Geräts |
BSH |
| Produkttyp |
AC-Servomotor |
| Dauer-Blockierträgheitsmoment |
2,2 N·m mit LXM32.D12N4 bei 3 A, 400/480 V, 3-phasig |
| Dauer-Blockierträgheitsmoment mit ausgewählten LXM05-Antrieben |
2,12 N·m |
| Spitzen-Blockierträgheitsmoment |
7,6 N·m mit LXM32.D12N4 bei 3 A, 400/480 V, 3-phasig |
| Nennausgangsleistung mit LXM32 |
850 W mit LXM32.D12N4 bei 3 A, 400/480 V, 3-phasig |
| Nennausgangsleistung mit ausgewählten LXM05-Antrieben |
600 W in den angegebenen Konfigurationen |
| Nenndrehmoment mit LXM32 |
1,64 N·m mit LXM32.D12N4 bei 3 A, 400/480 V, 3-phasig |
| Nenndrehzahl mit ausgewählten LXM05-Antrieben |
3000 U/min |
| Nenndrehzahl mit LXM32.D12N4 |
5000 U/min bei 400/480 V, 3-phasig |
| Nenndrehzahl mit LXM15LD10N4 |
6000 U/min bei 400 V, 3-phasig |
| Maximale mechanische Drehzahl |
8000 U/min |
| Dauer-Blockierstrom |
2,9 A |
| Maximaler Strom (Irms) |
11,8 A mit aufgeführten kompatiblen Antrieben |
| Maximale Versorgungsspannung |
480 V |
| Anzahl der Phasen |
3 |
| Rückmeldetyp |
SinCos Hiperface Single-Turn |
| Auflösung der Drehzahlrückmeldung |
131072 Punkte/Umd. |
| Haltebremse |
Ohne Bremse |
| Welleneinde |
Ohne Gewinde |
| Zweite Welle |
Ohne zweiten Welleneinde |
| Wellendurchmesser |
11 mm |
| Wellenlänge |
23 mm |
| Motorflanschgröße |
70 mm |
| Montagehalterung |
Internationaler Standardflansch |
| Elektrischer Anschluss |
Schwenkbare Anschlüsse mit Rechtswinkel |
| Schutzart |
Standard IP50 |
| Anzahl der Motorpakete |
2 |
| Drehmomentkonstante |
0,77 N·m/A bei 120°C |
| Rück-EMK-Konstante |
48 V/krpm bei 120°C |
| Rotor-Trägheitsmoment |
0,41 kg·cm² |
| Statorwiderstand |
4,2 Ohm bei 20°C |
| Statorinduktivität |
10,65 mH bei 20°C |
| Elektrische Zeitkonstante des Stators |
4,52 ms bei 20°C |
| Maximale Radialkraft |
490 N bei 3000 U/min |
| Maximale Axialkraft |
0,2 × maximale Radialkraft |
| Kühlungsart |
Natürliche Konvektion |
| Motorlänge |
187 mm |
| Durchmesser der Zentrierhülse |
60 mm |
| Tiefe der Zentrierhülse |
2,5 mm |
| Anzahl der Befestigungslöcher |
4 |
| Durchmesser der Befestigungslöcher |
5,5 mm |
| Durchmesser des Befestigungslöcherkreises |
82 mm |
| Nettogewicht |
2,89 kg |
| Kompatible Antriebsfamilien |
Ausgewählte Modelle von Lexium 05 / Lexium 15 / Lexium 32 |
| GTIN / EAN auf der Verpackung |
3389118136199 |
Produktübersicht
Der Schneider Electric BSH0702P01A2A
ist ein AC-Servomotor aus dem
Lexium BSH-Motorenprogramm.
Dieses Modell verfügt über einen
70-mm-Motorflansch,
einen unbefädigenen Welleneinde,
ein SinCos Hiperface Single-Turn-Rückmeldesystem
und eine Konfiguration ohne Bremse.
Der Motor liefert
2,2 N·m Dauer-Blockierträgheitsmoment
mit der vom Hersteller angegebenen
LXM32.D12N4-Antriebskonfiguration bei
3 A und 400/480 V, 3-phasig.
Nenndrehzahl, Ausgangsleistung und Betriebsdrehmoment
hängen vom ausgewählten kompatiblen Servotrieb
und seinen elektrischen Betriebsbedingungen ab.
Der Motor hat eine maximale mechanische Drehzahl
von 8000 U/min,
eine Schutzart nach IP50
und drehbare elektrische Anschlüsse mit Rechtswinkel.
Bitte bestätigen Sie vor der Bestellung den vollständigen Motormodellnamen,
die Rückmeldekonfiguration, die Wellenanforderungen
und den kompatiblen Antrieb.
Wichtige Produktmerkmale
-
Schneider Lexium BSH Servomotor
für die angegebenen kompatiblen Lexium-Servotriebsysteme
-
2,2 N·m Dauer-Blockierträgheitsmoment
mit LXM32.D12N4 bei 3 A und
400/480 V, 3-phasig
-
70-mm-Motorflansch
mit 11 mm Wellendurchmesser
und unbefädigenem Welleneinde
-
SinCos Hiperface Single-Turn-Rückmeldung
für kompatible geschlossene Servoregelführung
-
Ohne Haltebremse
wie für das exakte Modell BSH0702P01A2A angegeben
-
Schutzart nach IP50
mit Kühlung durch natürliche Konvektion
-
8000 U/min maximale mechanische Drehzahl
wobei die Nenndrehzahl
durch die kompatible Antriebskonfiguration bestimmt wird
-
Drehbare Anschlüsse mit Rechtswinkel
für die angegebenen elektrischen Motoranschlüsse
Verifizierung des tatsächlichen Produkts
✓

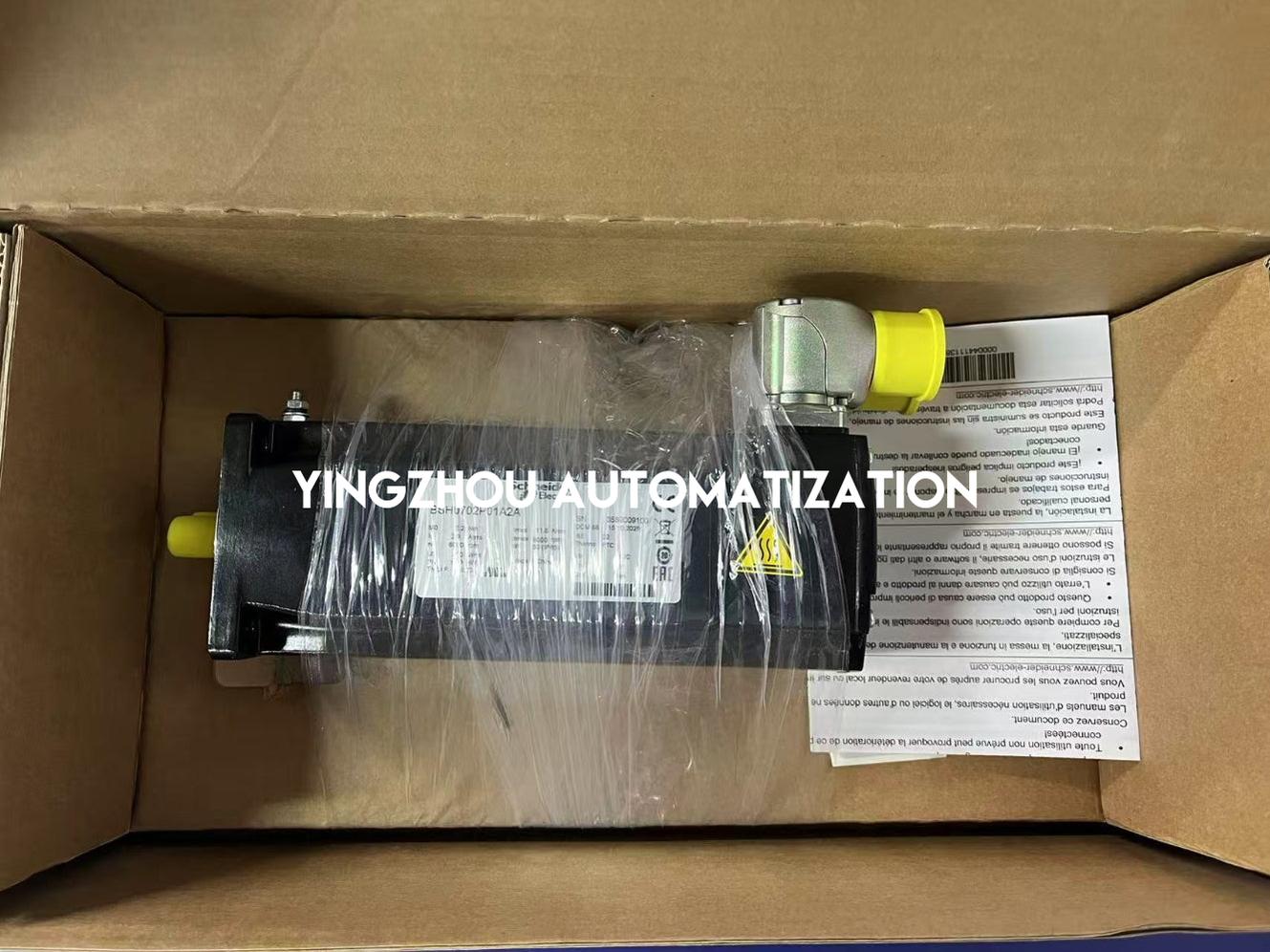

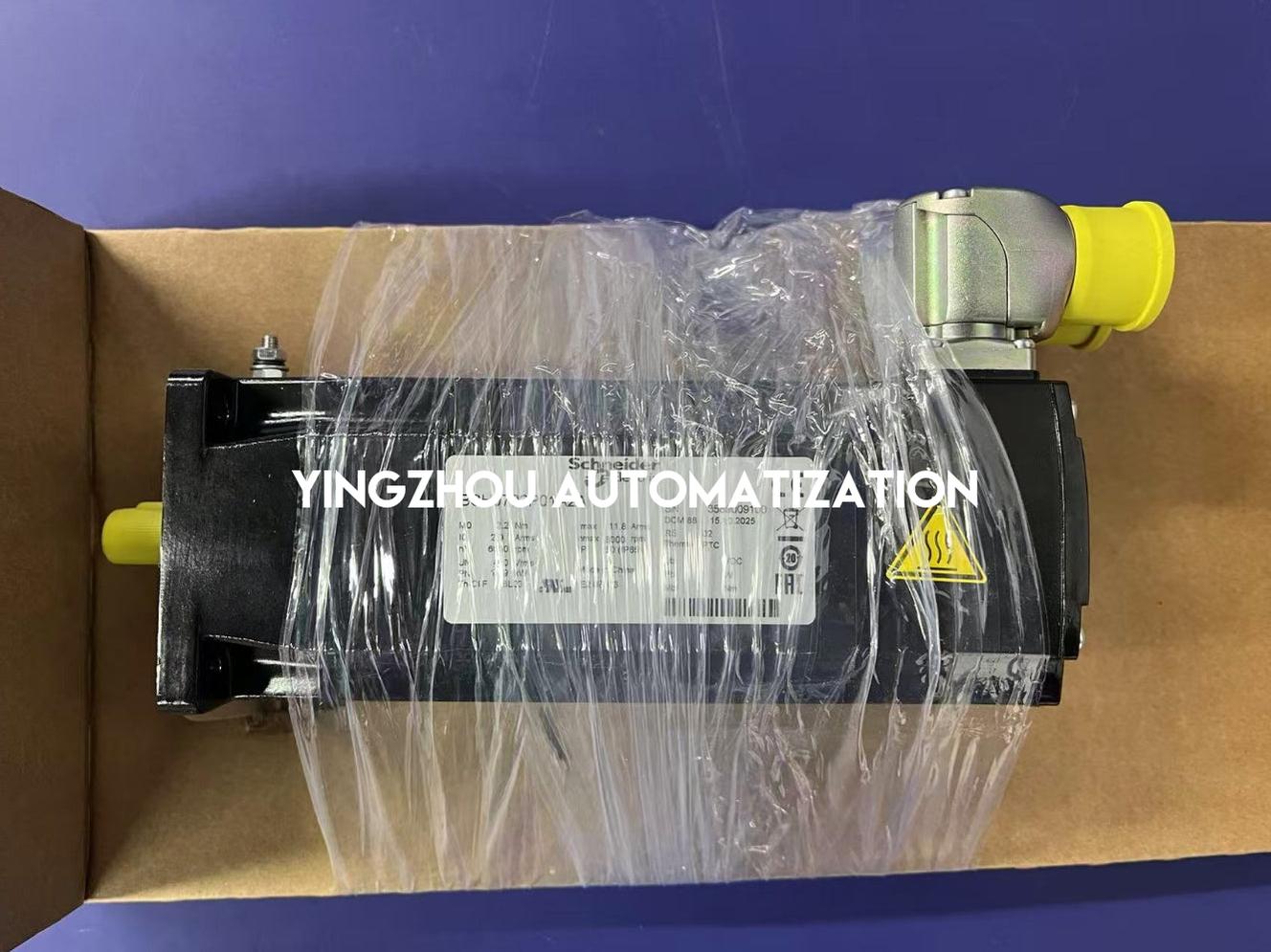

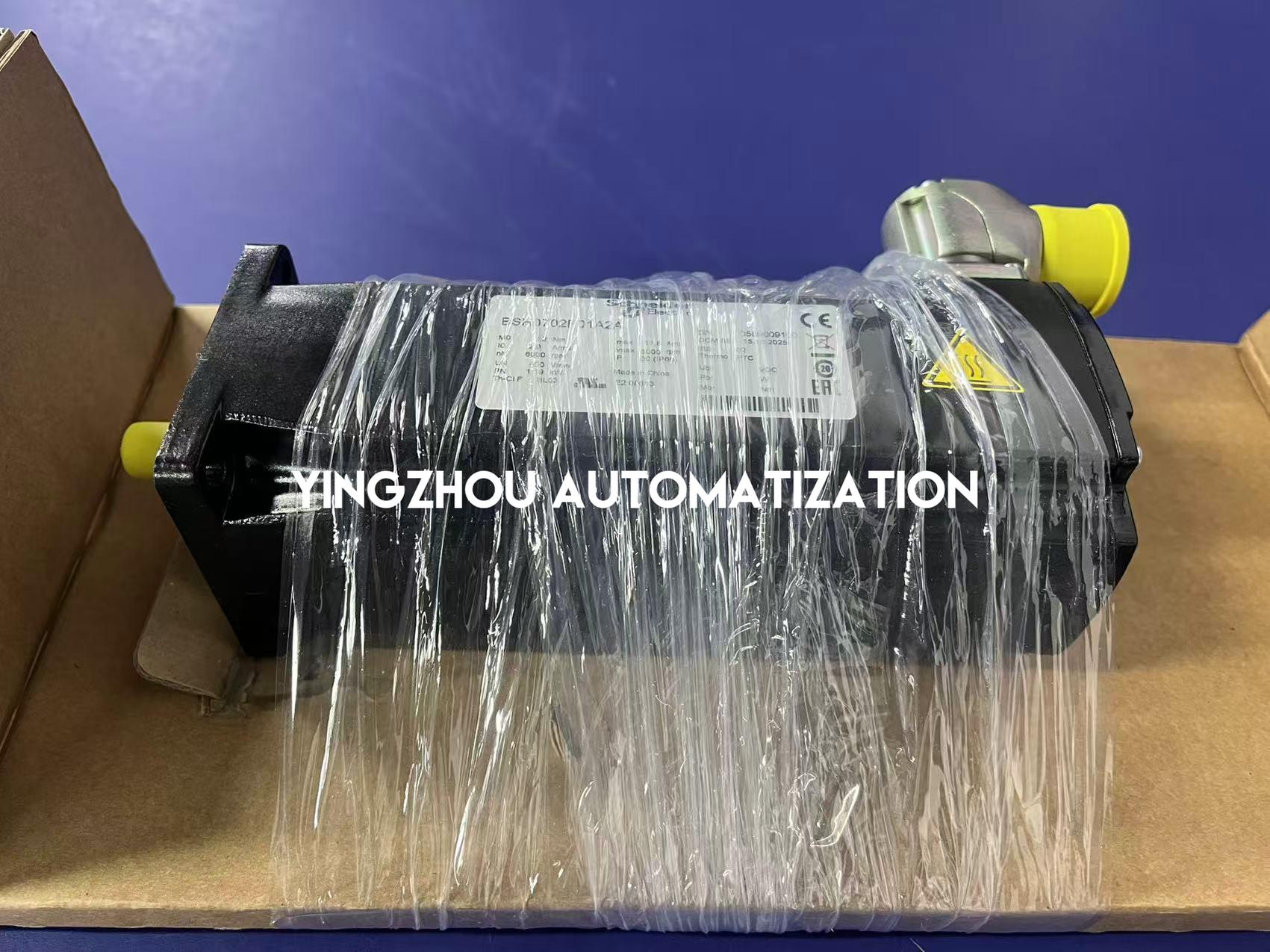

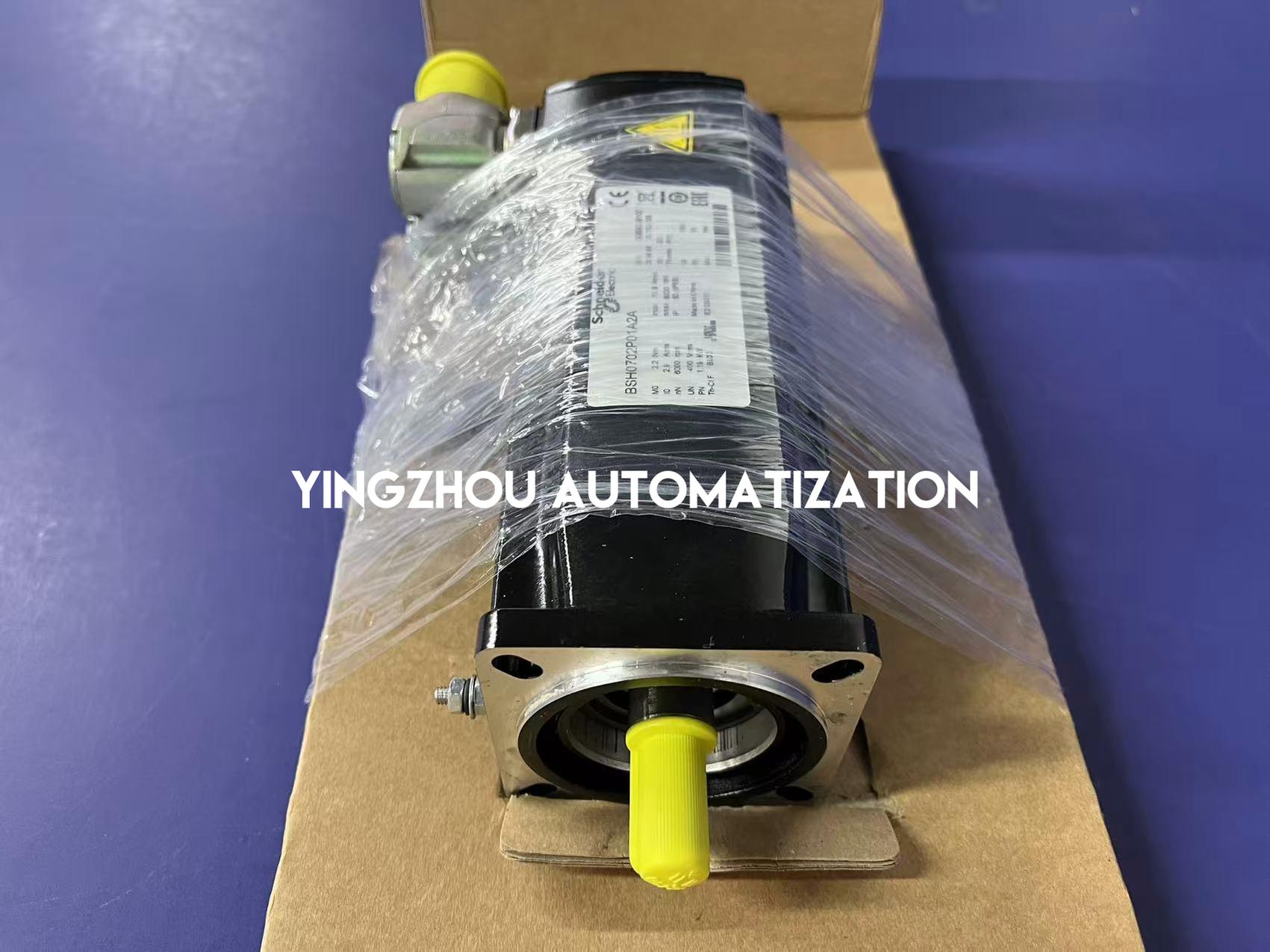

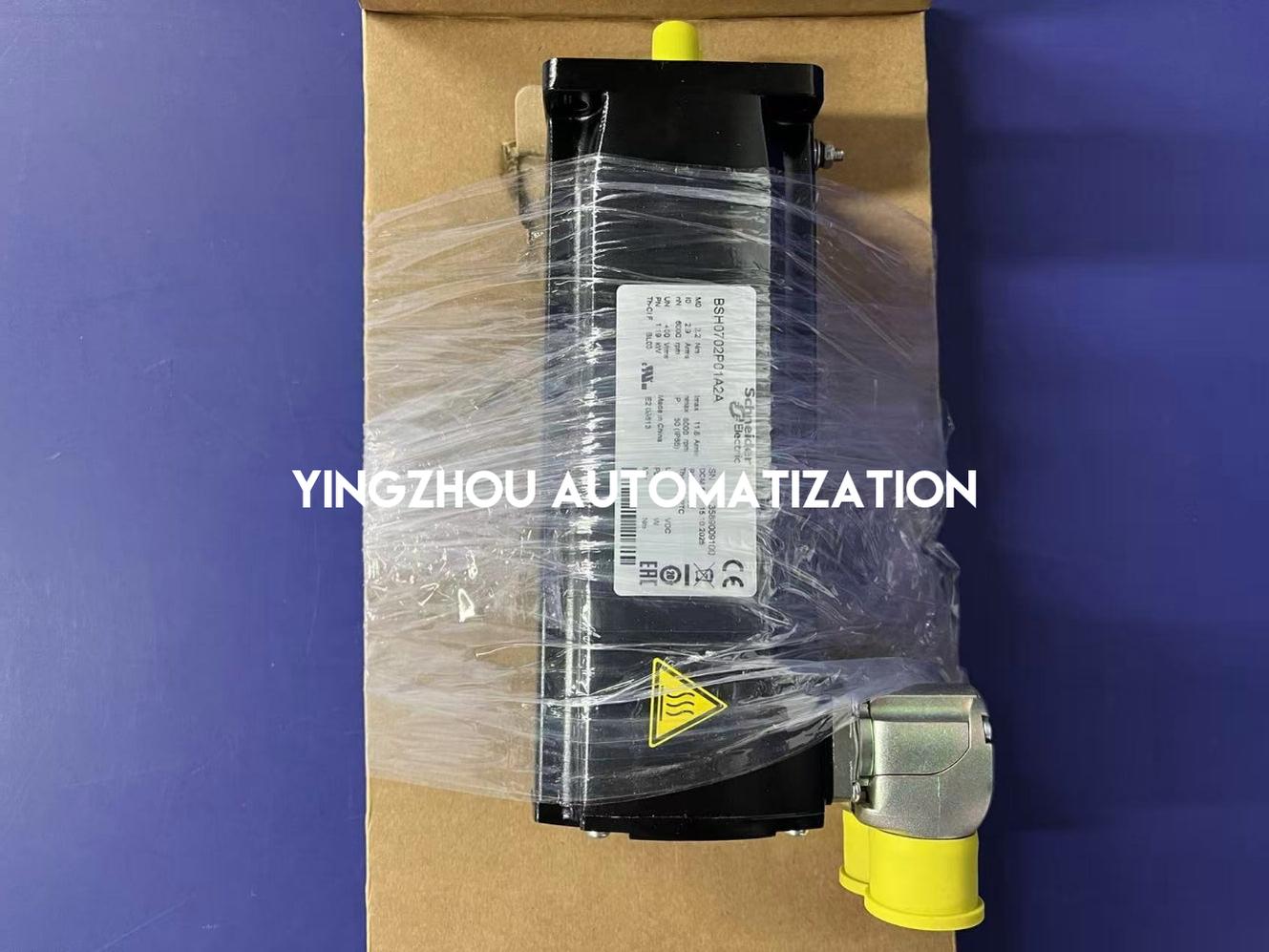

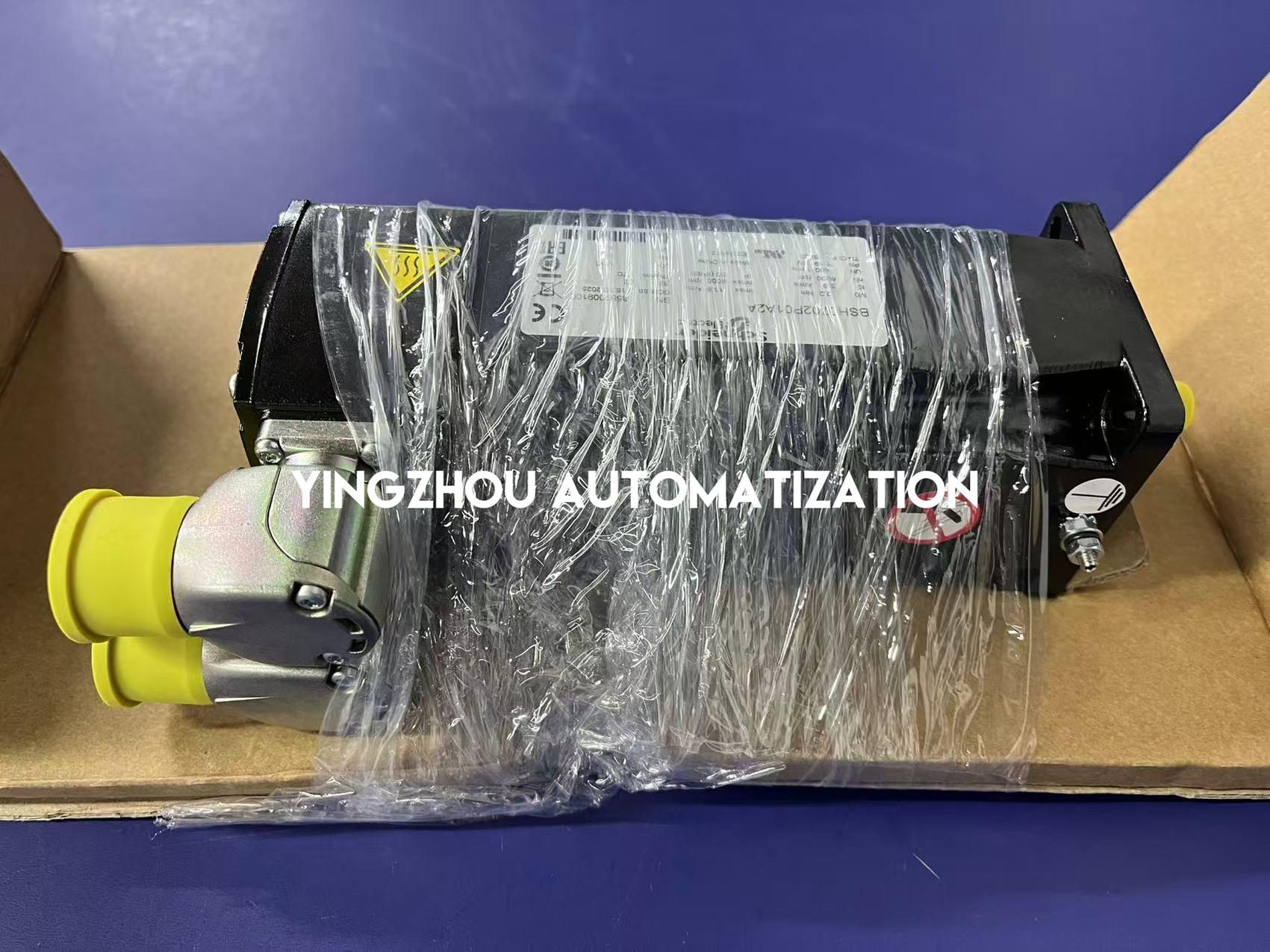

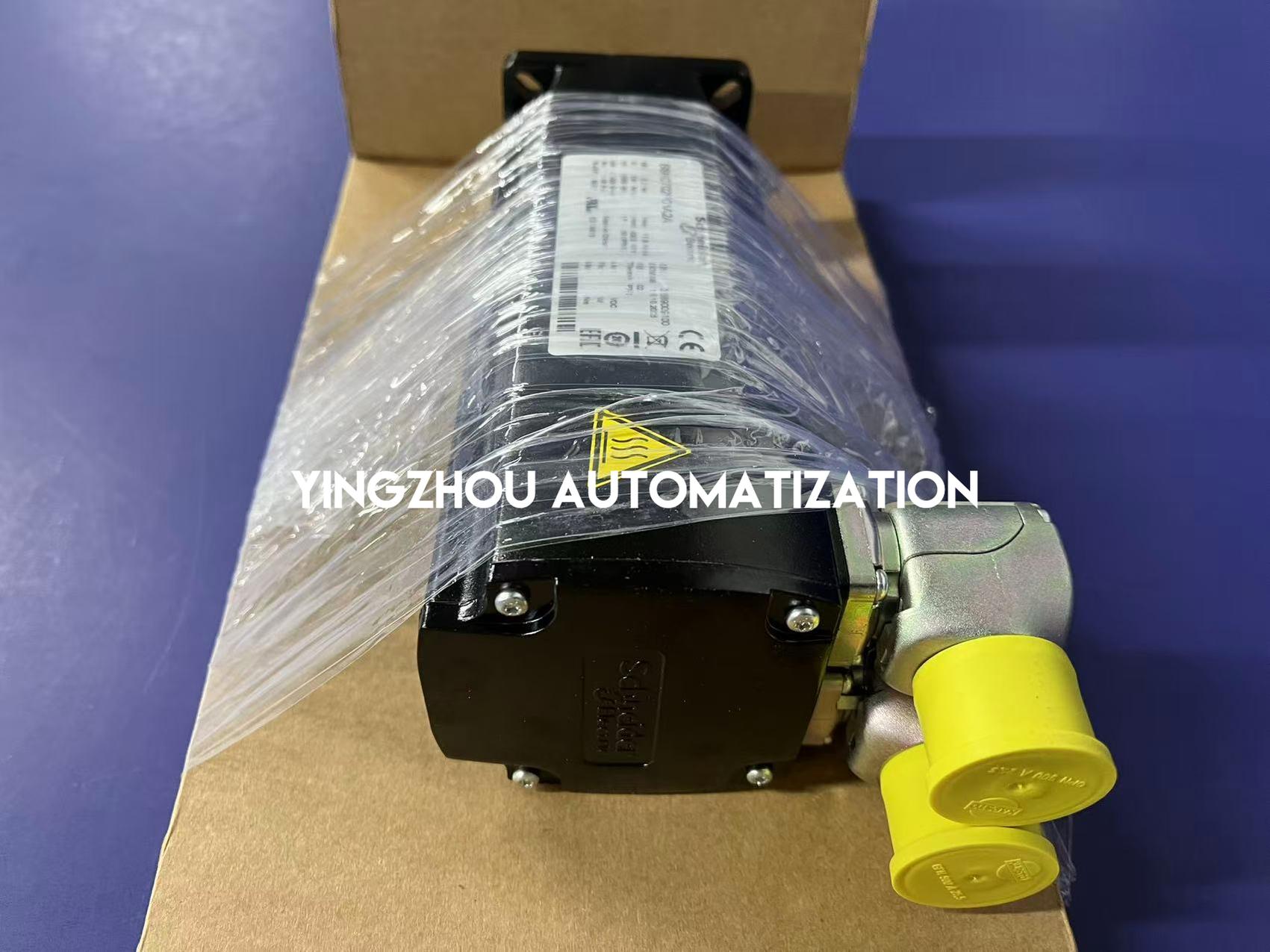

Echte Fotos des Schneider Electric Servomotors
✓
Exaktes Modell BSH0702P01A2A
auf dem Motortypenschild sichtbar
✓
Tatsächliche Produktverpackung abgebildet
mit passendem Modelletikett
✓
Verpackungs-Barcode und Modellidentifikation
zur Überprüfung durch den Käufer sichtbar
✓
Verifizieren Sie vor der Bestellung das exakte Modell, die Welle,
den Rückmeldetyp und die Bremskonfiguration
sowie den kompatiblen Servotrieb
Bestellbar — Voraussichtliche Lieferung in 3–4 Wochen
Schneider Electric BSH0702P01A2A
kann mit einer
voraussichtlichen Lieferzeit von 3–4 Wochen
bestellt werden.
Echte Produkt- und Verpackungsfotos
stehen zur Überprüfung durch den Käufer bereit.
Dieser Lexium BSH-Servomotor
weist unter den angegebenen Bedingungen LXM32.D12N4
ein kontinuierliches Nenndrehmoment von 2,2 N·m
auf, verfügt über eine 70-mm-Flanschaufnahme,
SinCos Hiperface-Einumdreh-Rückmeldung,
keine Haltebremse
und Standardschutzart IP50.
Bitte bestätigen Sie vor dem Kauf das genaue Motormodell,
die Servosteuereinheit, den Rückmeldetyp,
die Wellenabmessungen, die Bremsanforderungen
und die benötigte Menge.
