Schneider ATV630D45N4 Altivar Process ATV630 Frequenzumrichter
45 kW / 60 PS (ND) | 380–480 VAC 3-phasig | 88 A (ND) | IP21
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Exaktes Modell |
ATV630D45N4 |
| Serie |
Altivar Process ATV600 / ATV630 |
| Produkttyp |
Frequenzumrichter |
| Motorleistung (Normalbetrieb) |
45 kW / 60 PS |
| Motorleistung (Schwerlastbetrieb) |
37 kW / 50 PS |
| Nenn-Versorgungsspannung |
3-phasig 380–480 VAC |
| Netzfrequenz |
50/60 Hz |
| Dauerausgangsstrom (ND) |
88 A bei 4 kHz |
| Dauerausgangsstrom (HD) |
74,5 A bei 4 kHz |
| Eingangsstrom (ND) |
79,8 A bei 380 V / 69,1 A bei 480 V |
| Eingangsstrom (HD) |
67,1 A bei 380 V / 59 A bei 480 V |
| Maximale Ausgangsfrequenz |
500 Hz |
| Nominale Schaltfrequenz |
4 kHz |
| Kommunikationsprotokolle |
Ethernet / Modbus TCP / Modbus Serial |
| Sicherheitsfunktion |
STO (Safe Torque Off), SIL 3 |
| EMV-Filter |
Integriert, IEC 61800-3 C2 / C3 |
| Schutzart |
IP21 / UL Typ 1 |
| Kühlung |
Fremdbelüftung |
| Abmessungen |
226 × 673 × 271 mm (B × H × T) |
| Nettogewicht |
28,7 kg |
Produktübersicht
Der Schneider Electric ATV630D45N4 ist ein
Frequenzumrichter aus der Altivar Process ATV600-Serie.
Er wurde für dreiphasige 380–480 VAC
Industriestromnetze entwickelt und unterstützt
45 kW / 60 PS im Normalbetrieb
und 37 kW / 50 PS im Schwerlastbetrieb.
Der Umrichter bietet einen kontinuierlichen Ausgangsstrom
von 88 A im Normalbetrieb und 74,5 A im Schwerlastbetrieb bei 4 kHz. Er verfügt über Modbus TCP- und Modbus Serial-Kommunikation, integrierte Energieüberwachung und standardmäßig die Schutzart IP21 für industrielle Prozess- und Motorsteuerungsanwendungen.
Wichtige Produktmerkmale
-
45 kW / 60 PS Nennleistung im Normalbetrieb
-
37 kW / 50 PS Nennleistung im Schwerlastbetrieb
-
Dreiphasige 380–480 VAC Versorgungsspannung
-
88 A ND / 74,5 A HD Dauerstrom bei 4 kHz
-
Ethernet / Modbus TCP / Modbus Serial Konnektivität
-
Integrierte Energieüberwachung für Prozessanwendungen
-
IP21 Standard mit Fremdbelüftung
Verifizierung des tatsächlichen Produkts
✓

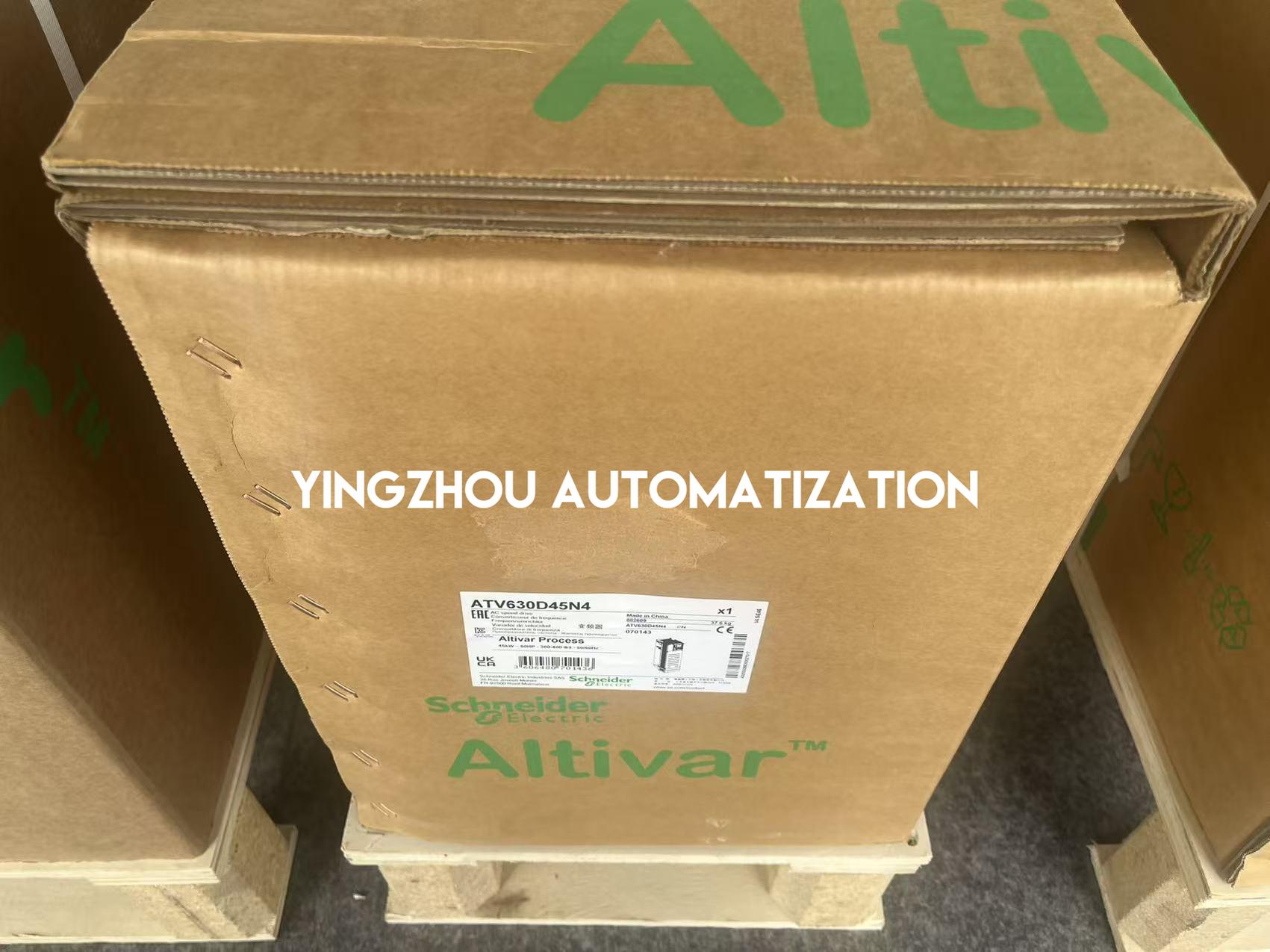

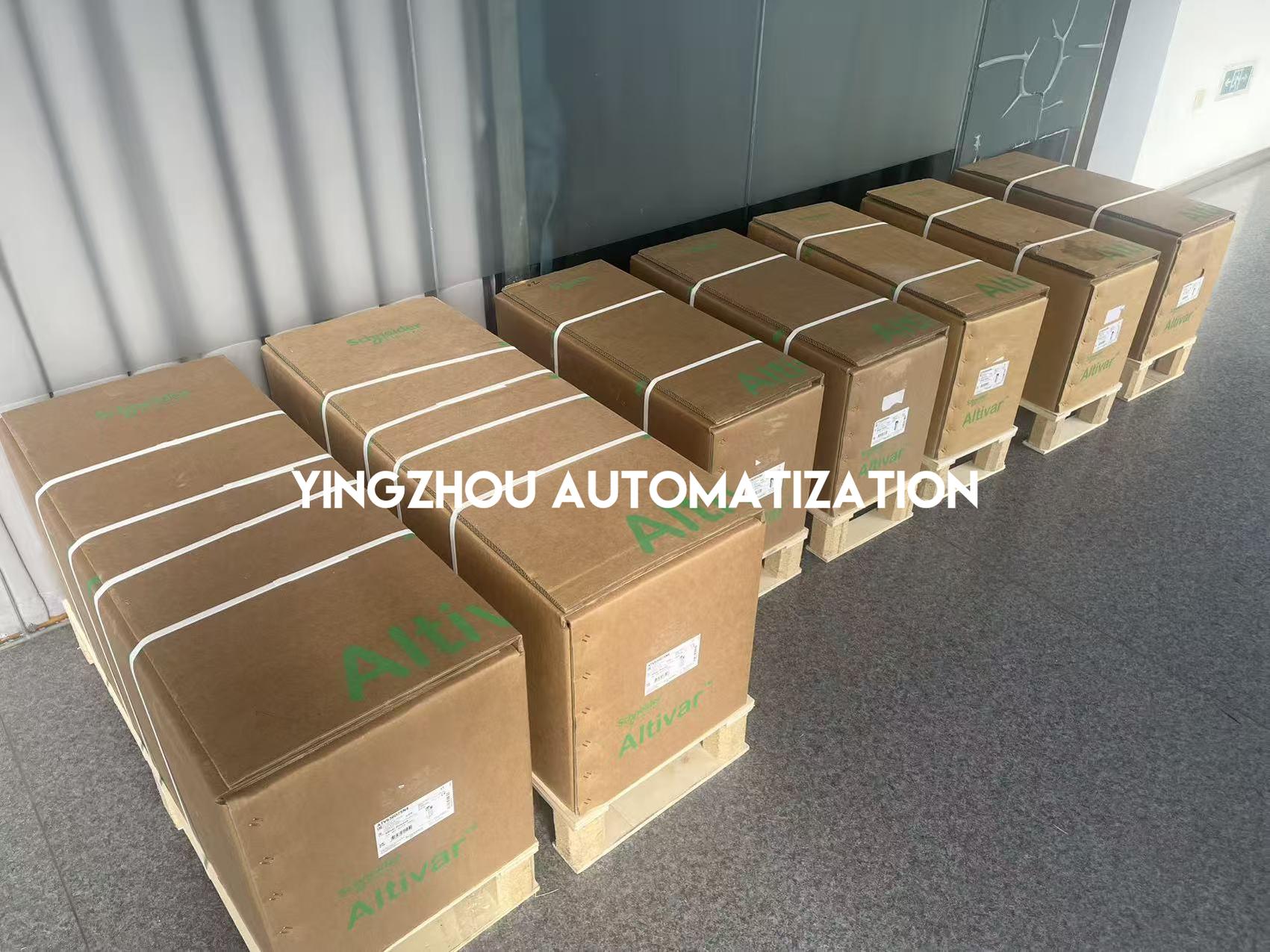

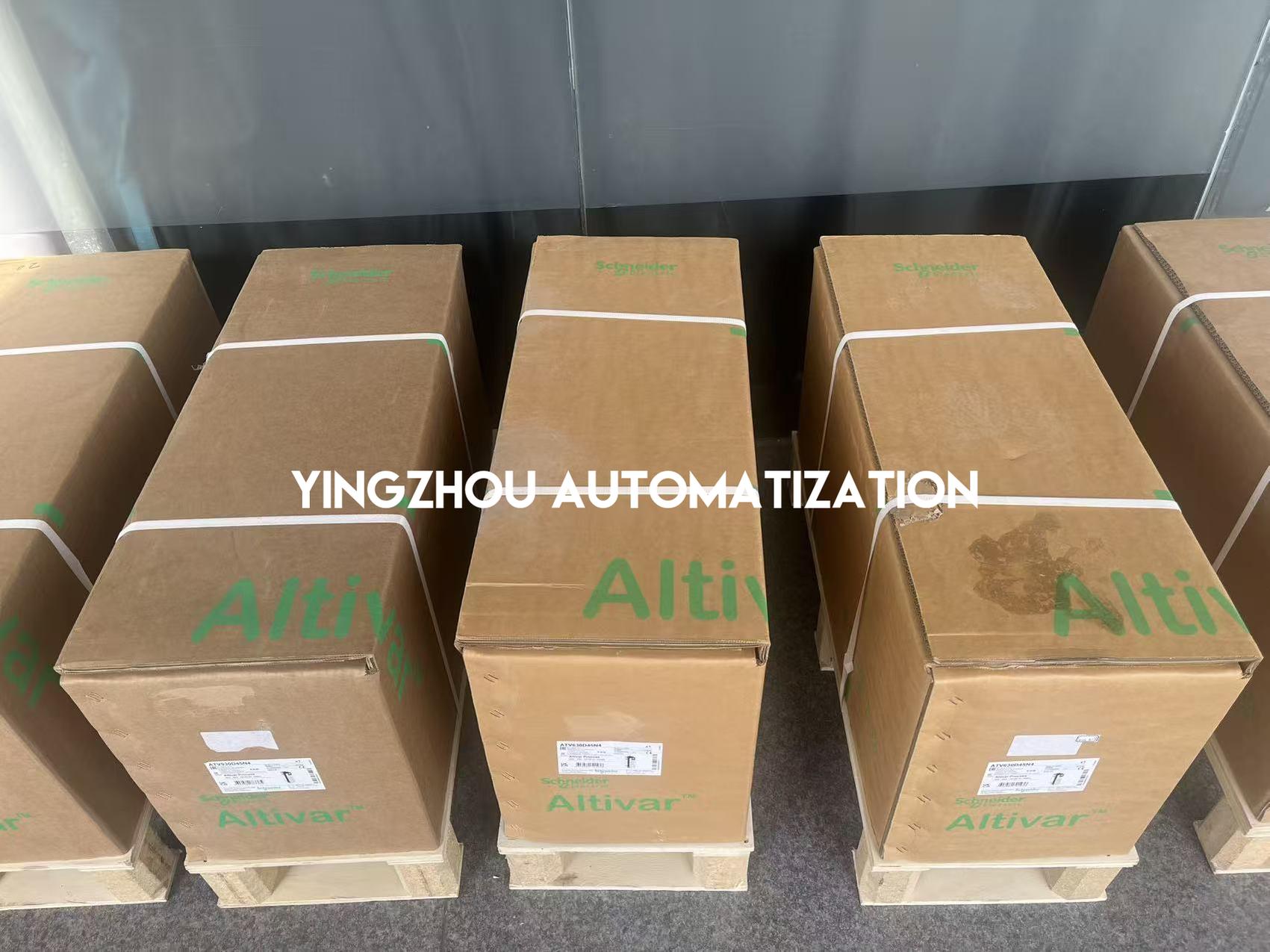

Foto der Originalverpackung
✓

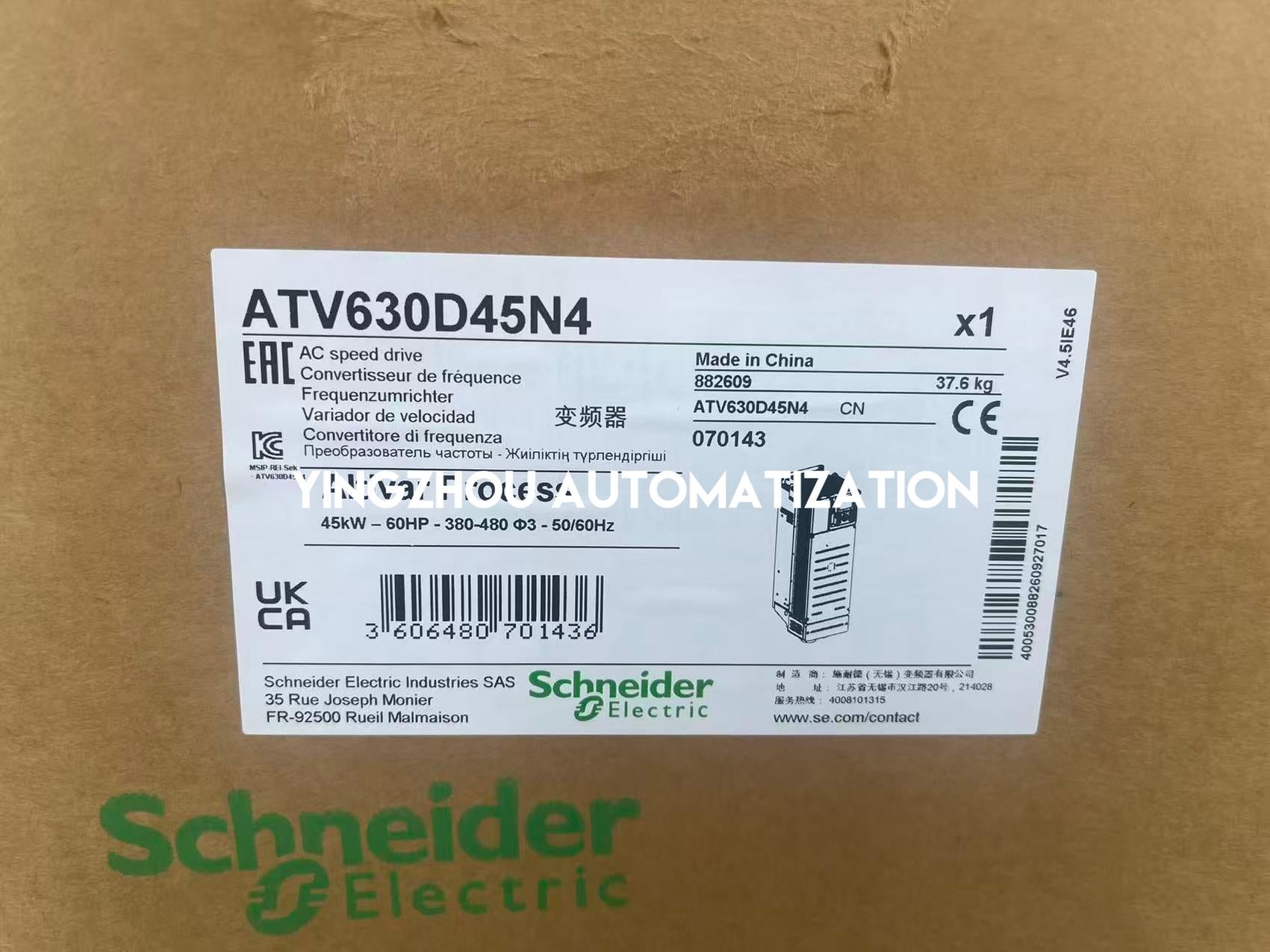

Modellbezeichnung ATV630D45N4 auf der Verpackung sichtbar
✓
Verpackung mit Schneider Electric Branding abgebildet
✓
Überprüfen Sie vor der Bestellung das exakte Modell ATV630D45N4
Auf Lager & bereit zur Bestellung
Der Schneider Electric ATV630D45N4 ist derzeit
auf Lager. Fotos der Originalverpackung mit Modellbeschriftung werden zur Verifizierung durch den Käufer bereitgestellt.
