Schneider ATV610D15N4 Easy Altivar 610 Frequenzumrichter
15 kW / 20 PS (ND) | 380–460 VAC 3-phasig | 31,7 A (ND) | IP20
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
ATV610D15N4 |
| Serie |
Easy Altivar 610 |
| Produkttyp |
Frequenzumrichter |
| Motorleistung (Normalbetrieb) |
15 kW / 20 PS |
| Motorleistung (Schwerlastbetrieb) |
11 kW / 15 PS |
| Nennversorgungsspannung |
3-phasig 380–460 VAC |
| Netzfrequenz |
50/60 Hz |
| Dauerausgangsstrom (ND) |
31,7 A bei 4 kHz |
| Dauerausgangsstrom (HD) |
23,5 A bei 4 kHz |
| Eingangsstrom (ND) |
29,4 A bei 380 V / 26,0 A bei 460 V |
| Eingangsstrom (HD) |
23,0 A bei 380 V / 20,8 A bei 460 V |
| Maximaler transienter Strom |
34,9 A ND / 35,3 A HD für 60 s |
| Maximale Ausgangsfrequenz |
500 Hz |
| Nominale Schaltfrequenz |
4 kHz |
| Kommunikationsprotokoll |
Modbus Serial (RS-485) |
| EMV-Filter |
Integriert, IEC 61800-3 Kategorie C3 |
| Schutzart |
IP20 |
| Kühlung |
Zwangskühlung |
| Montage |
Schaltschrankeinbau |
| Abmessungen |
171 × 360 × 233 mm (B × H × T) |
Produktübersicht
Der Schneider Electric ATV610D15N4 ist ein
Frequenzumrichter aus der Easy Altivar 610 Serie.
Er wurde für 3-phasige 380–460 VAC
industrielle Stromversorgungssysteme entwickelt und unterstützt
15 kW / 20 PS im Normalbetrieb
sowie 11 kW / 15 PS im Schwerlastbetrieb.
Der Umrichter liefert bei 4 kHz einen Dauerausgangsstrom von
31,7 A im Normalbetrieb bzw.
23,5 A im Schwerlastbetrieb. Er verfügt über Modbus Serial
Kommunikation, einen integrierten EMV-Filter und eine standardmäßige
IP20-Schutzart für industrielle Motorsteuerungsanwendungen.
Wichtige Produktmerkmale
-
15 kW / 20 PS Nennleistung für Normalbetrieb
-
11 kW / 15 PS Nennleistung für Schwerlastbetrieb
-
3-phasige 380–460 VAC Nennversorgungsspannung
-
31,7 A ND / 23,5 A HD Dauerausgangsstrom bei 4 kHz
-
Modbus Serial (RS-485) Kommunikation
-
Integrierter EMV-Filter gemäß IEC 61800-3 Kategorie C3
-
Standard IP20 mit Zwangskühlung
Überprüfung des tatsächlichen Produkts
✓

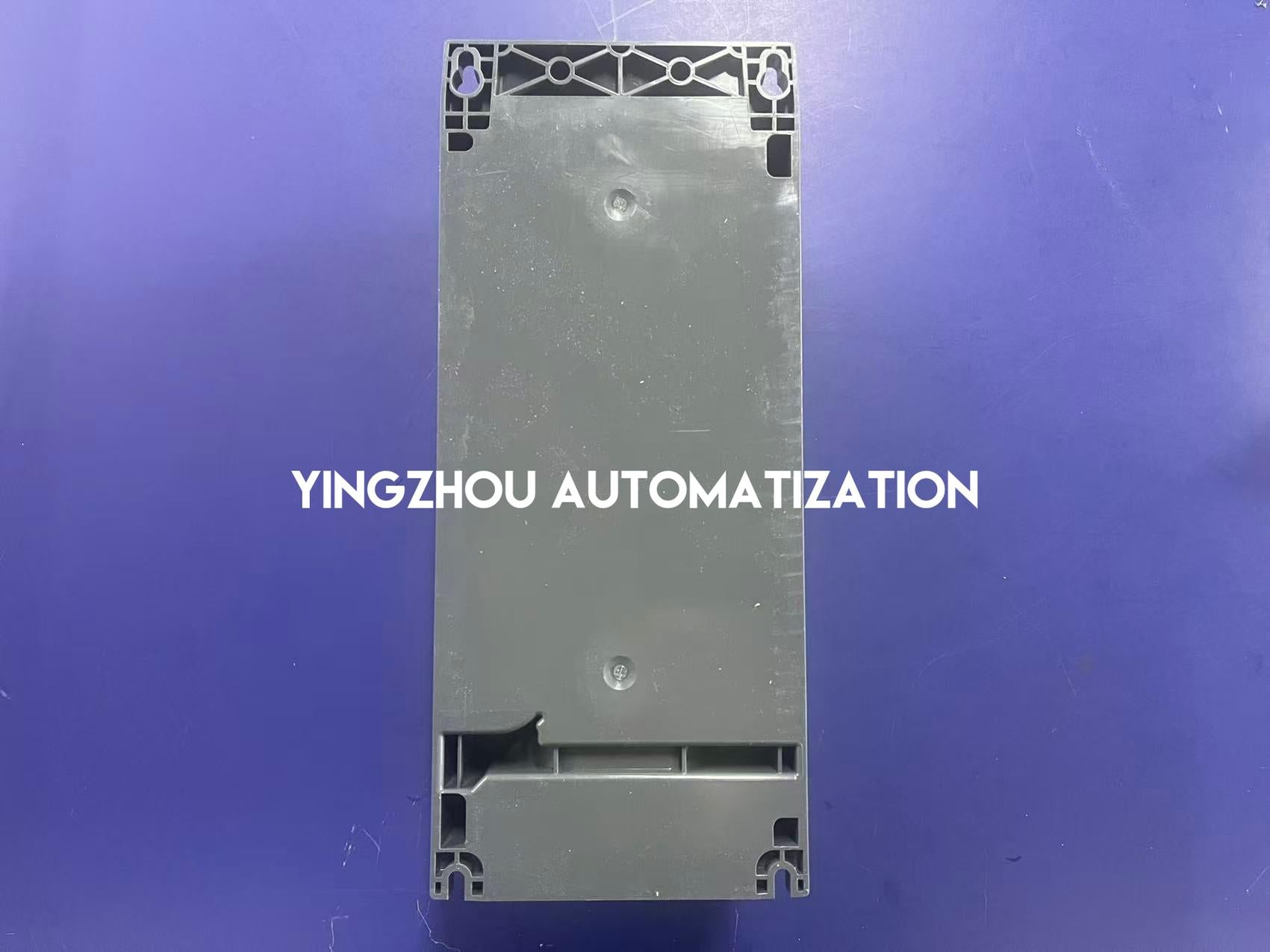

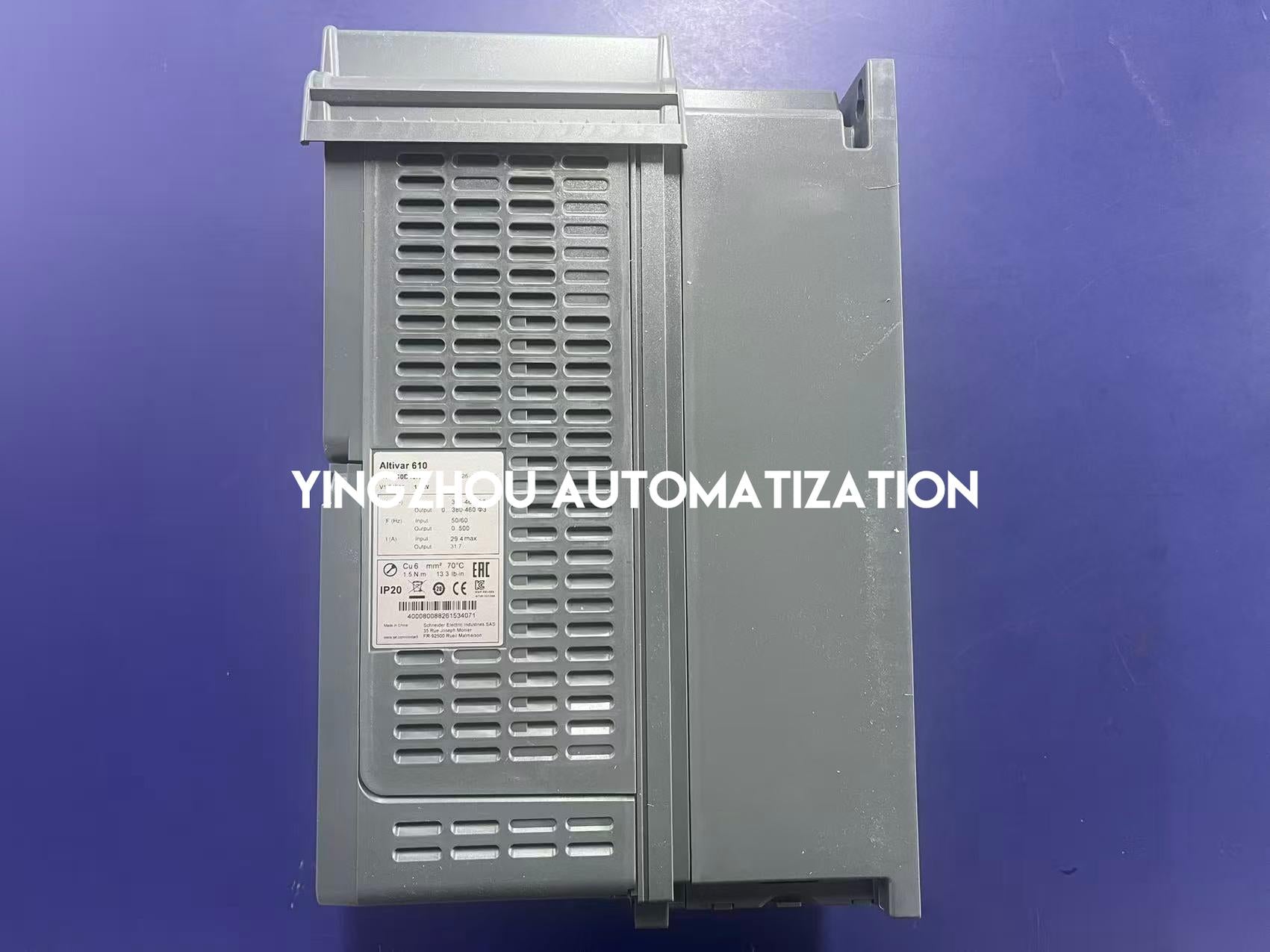

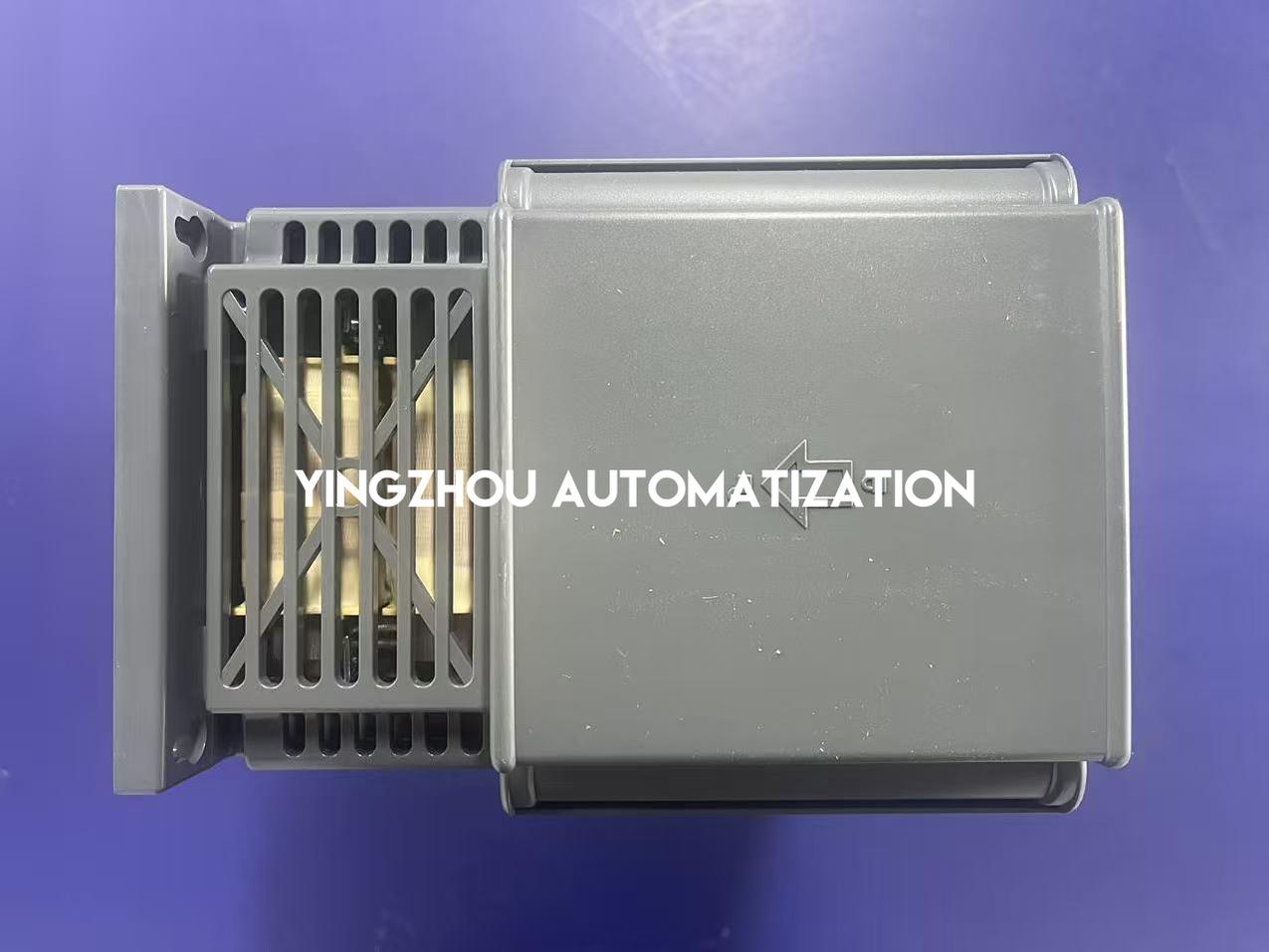

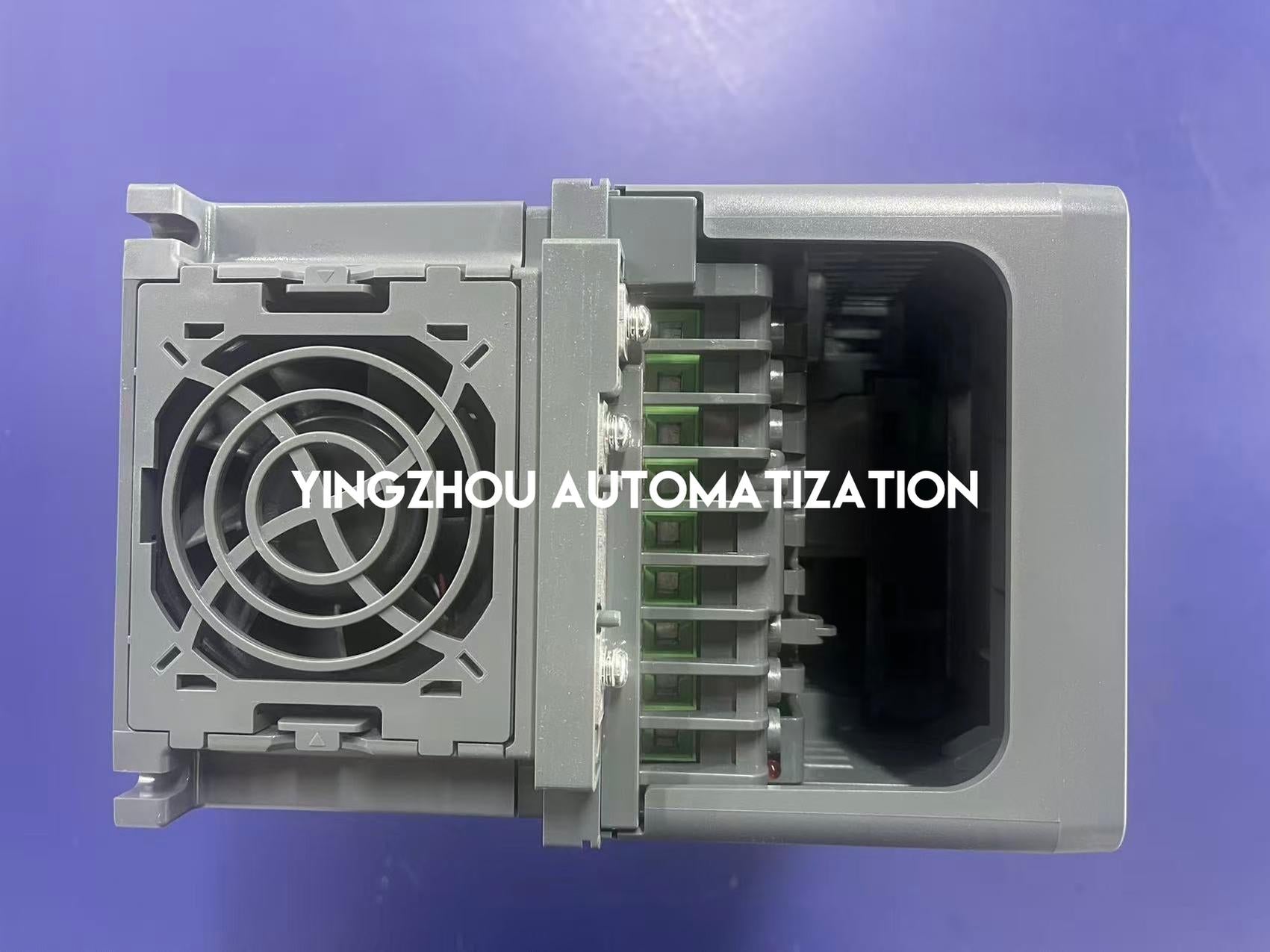

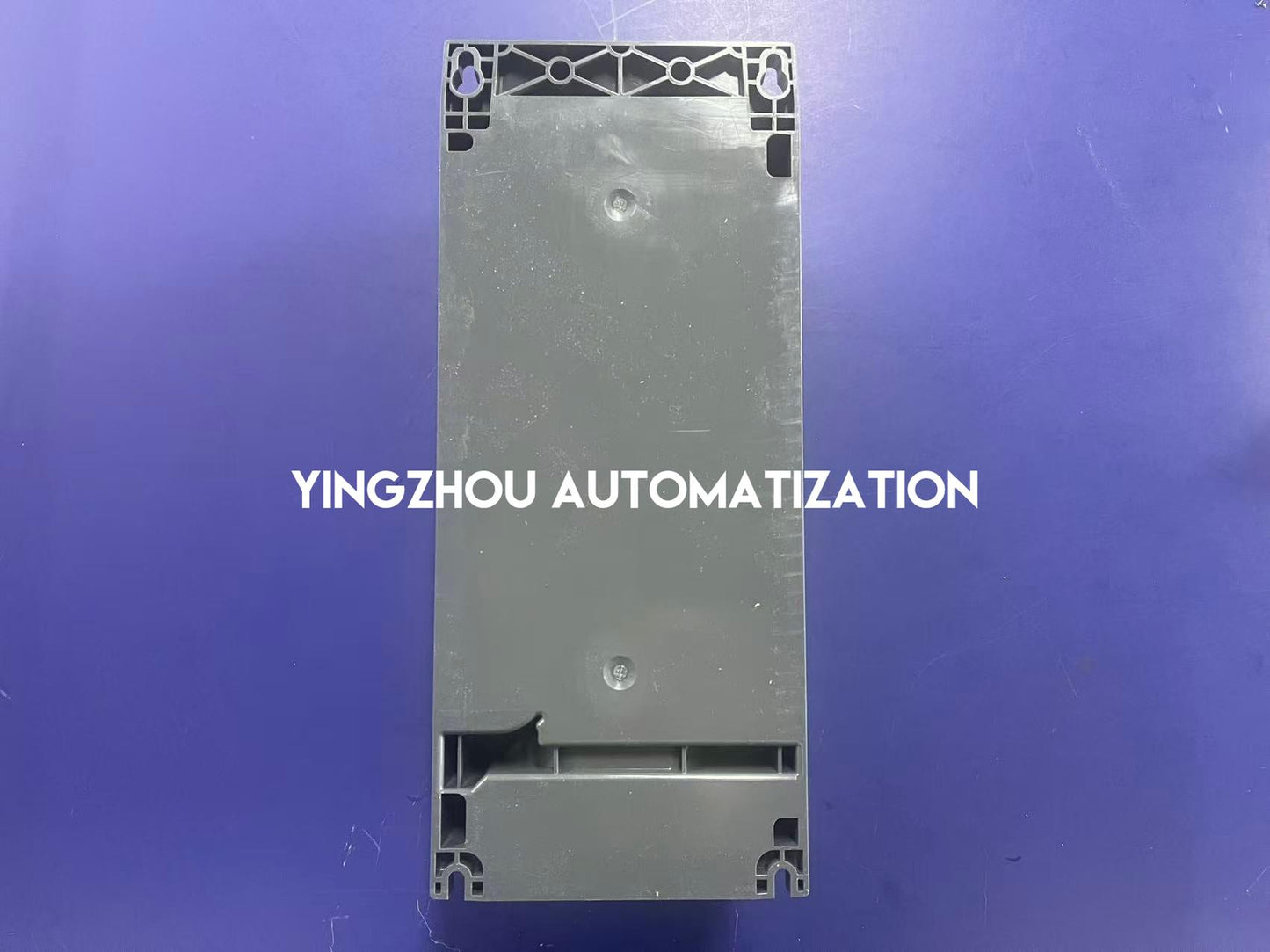

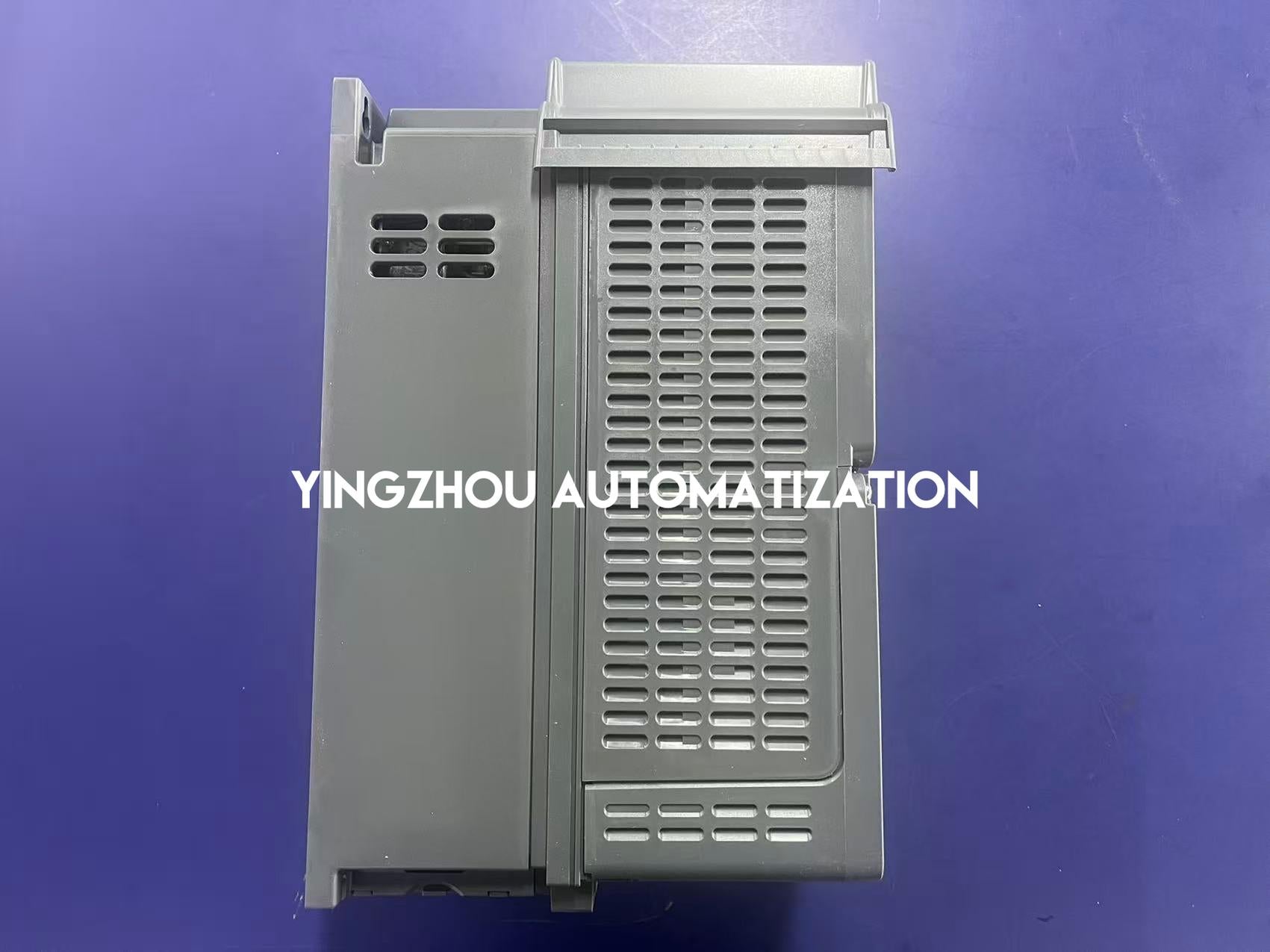

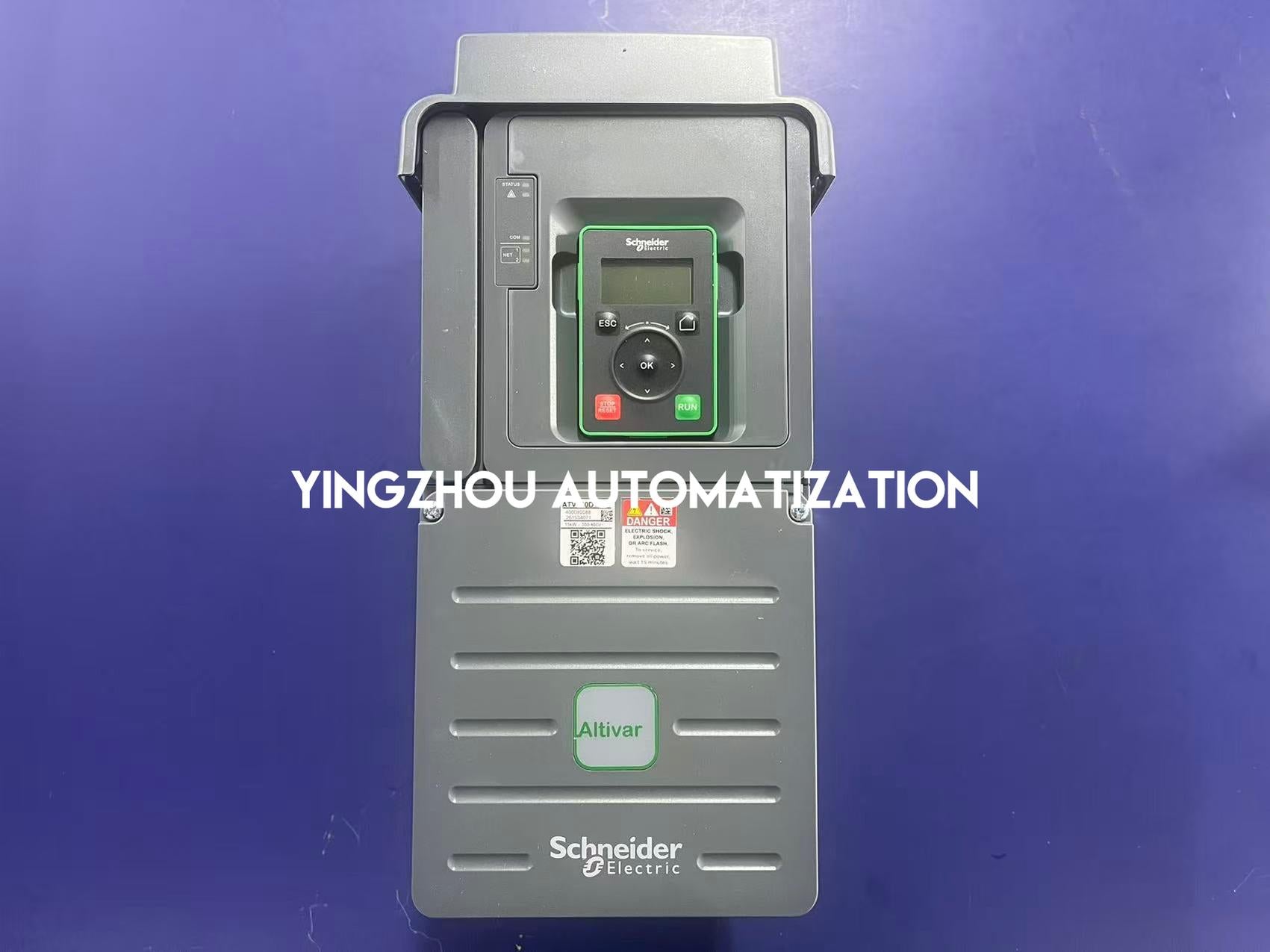

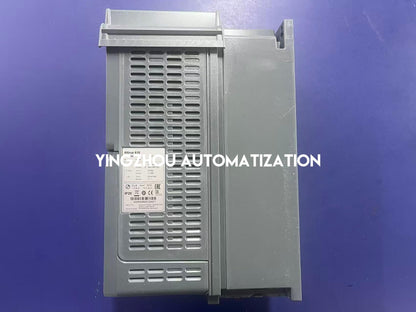

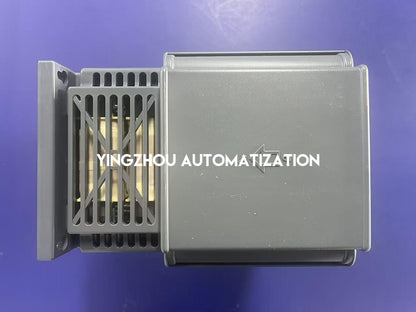

Echte Produktfotos
✓

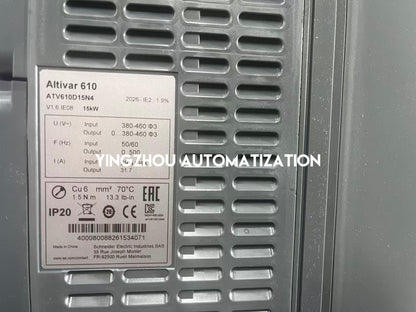

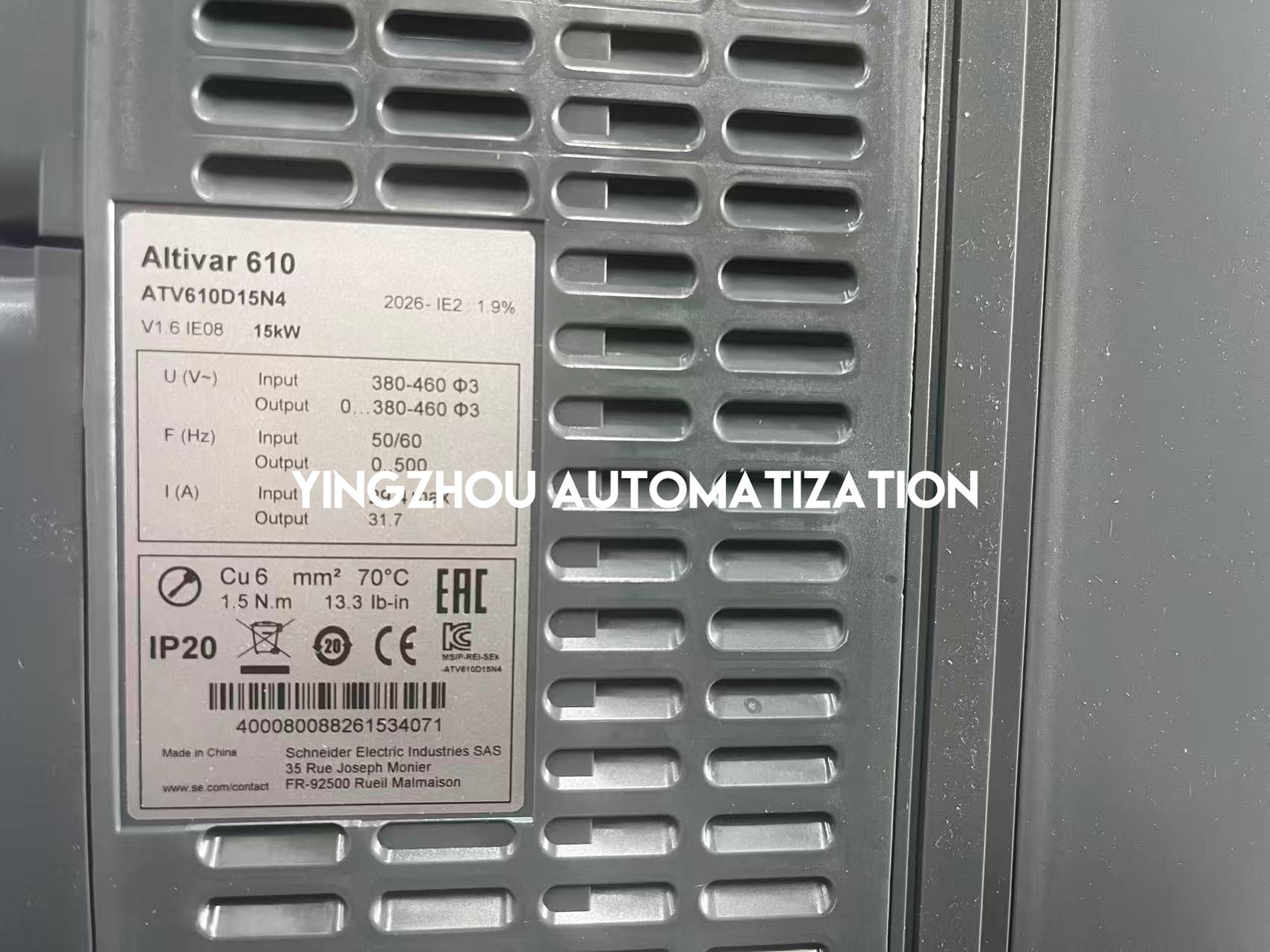

Modell/Typenschild sichtbar
✓

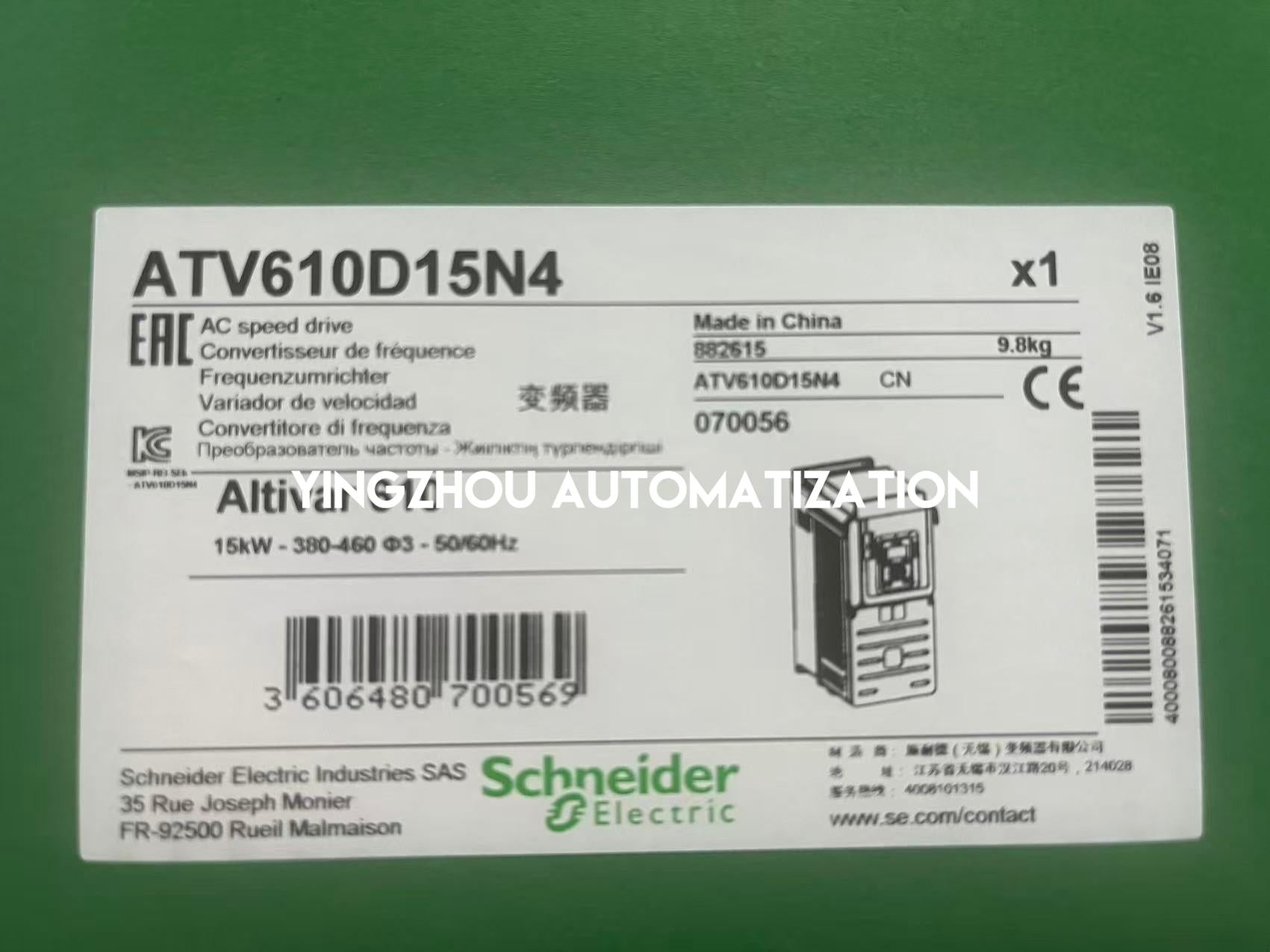

Verpackung mit entsprechendem Modul-Etikett abgebildet
✓
Überprüfen Sie vor der Bestellung das genaue Modell ATV610D15N4
Auf Lager & bestellbereit
Der Schneider Electric ATV610D15N4 ist aktuell
auf Lager. Fotos des tatsächlichen Produkt-Typenschilds sowie das
dazugehörige Verpackungsetikett dienen zur Überprüfung durch den Käufer.
