Schneider Electric ATS480D22Y Altivar ATS480 Sanftanlaufer
22 A Normalbetrieb | 208–690 V AC | 3-phasig | 11 kW bei 400 V
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
ATS480D22Y |
| Serie |
Altivar Soft Starter ATS480 |
| Produkttyp |
Industrie-Sanftanlaufer |
| Einsatzbereich |
Asynchronmotoren |
| Netzphasen |
3-phasig |
| Nennspannung |
208–690 V AC, -15 % / +10 % |
| Steuerungsversorgungsspannung |
110–230 V AC, 50/60 Hz |
| Nennstrom – Normalbetrieb |
22 A bei 40 °C |
| Nennstrom – Schwerbetrieb |
17 A bei 40 °C |
| Motornennleistung bei 230 V |
5,5 kW Normalbetrieb / 4 kW Schwerbetrieb, In-Line |
| Motornennleistung bei 400 V |
11 kW Normalbetrieb / 7,5 kW Schwerbetrieb, In-Line |
| Motornennleistung bei 500 V |
11 kW Normalbetrieb / 9 kW Schwerbetrieb, In-Line |
| Motornennleistung bei 690 V |
18,5 kW Normalbetrieb / 15 kW Schwerbetrieb, In-Line |
| Anlauftechnologie |
Drehmomentregelung (TCS) |
| Motorschutz |
Integrierter Motorüberlastschutz |
| Kommunikationsprotokoll |
Modbus Serial (RS-485) |
| Optionale Kommunikation |
Modbus TCP, EtherNet/IP, PROFINET, PROFIBUS DP, CANopen über optionale Module |
| Bypassfunktion |
Externe Bypasssteuerung unterstützt |
| Schutzart |
IP20 |
| Abmessungen (B × H × T) |
160 × 275 × 203 mm |
| Nettogewicht |
4,9 kg |
Produktübersicht
Der Schneider Electric ATS480D22Y ist ein
Industrie-Sanftanlaufer der
Altivar Soft Starter ATS480 Serie,
der für dreiphasige Asynchronmotoren
entwickelt wurde.
Er bietet einen Nennstrom von 22 A für den Normalbetrieb
und einen Nennstrom von 17 A für den Schwerbetrieb bei 40 °C
sowie eine Nennspannung von 208–690 V AC.
Bei 400 V unterstützt der ATS480D22Y
11 kW im Normalbetrieb oder
7,5 kW im Schwerbetrieb für Motoranwendungen
mit In-Line-Anschluss.
Seine Drehmomentregelung, der integrierte Motorschutz
und die integrierte Modbus-Serienkommunikation
ermöglichen das Anfahren und Stoppen von Industriemotoren.
Wichtigste Produkteigenschaften
-
22 A Nennstrom für den Normalbetrieb bei 40 °C
-
17 A Nennstrom für den Schwerbetrieb bei 40 °C
-
208–690 V AC dreiphasige Stromversorgung
-
11 kW bei 400 V Motornennleistung im Normalbetrieb, In-Line
-
110–230 V AC Steuerungsversorgungsspannung
-
Drehmomentregelung zum Anfahren und Stoppen von Motoren
-
Integrierte Modbus-Serienkommunikation
- Integrierter Motorüberlastschutz
-
Externe Bypasssteuerung unterstützt
Produktverifikation
✓

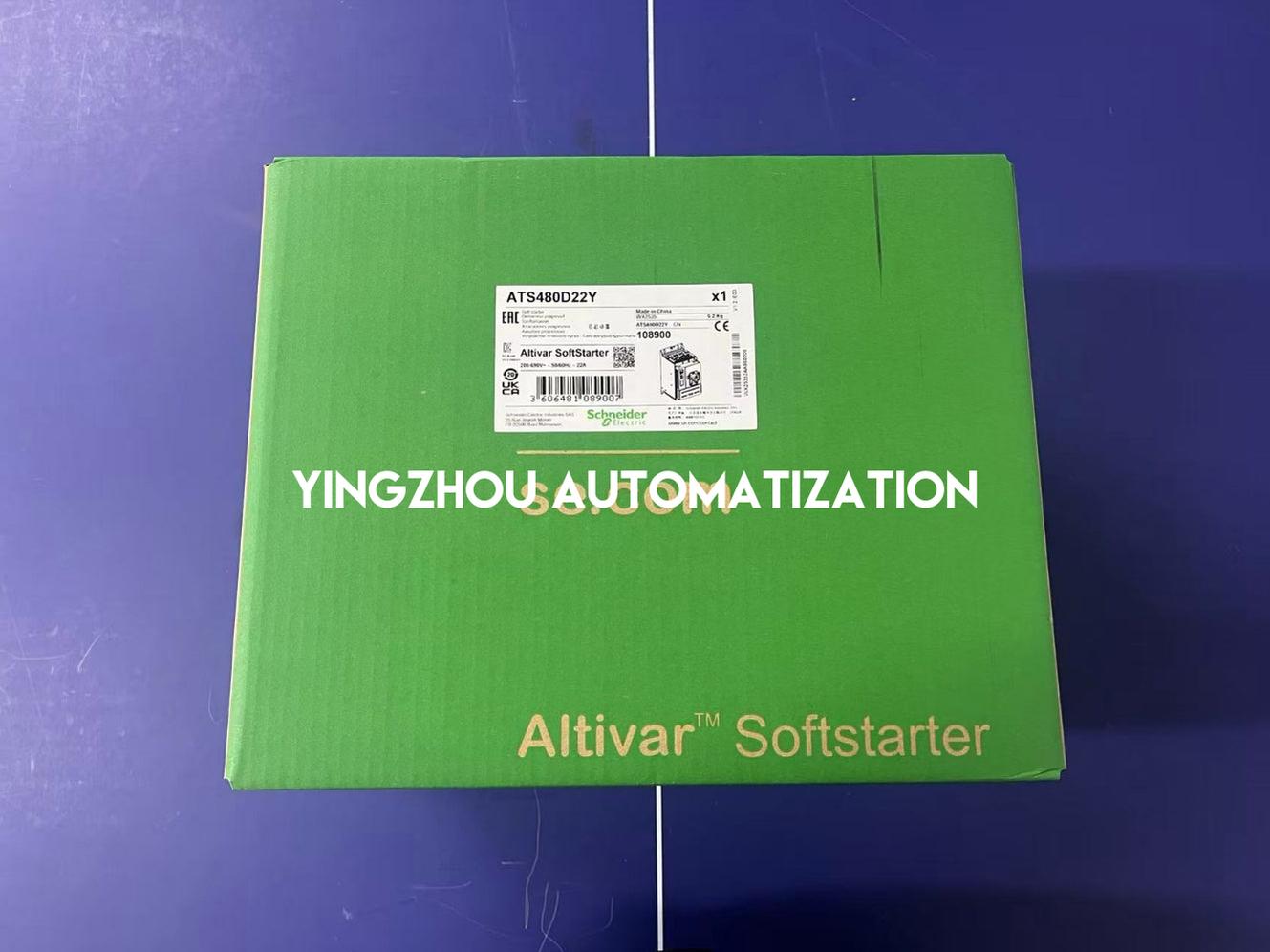

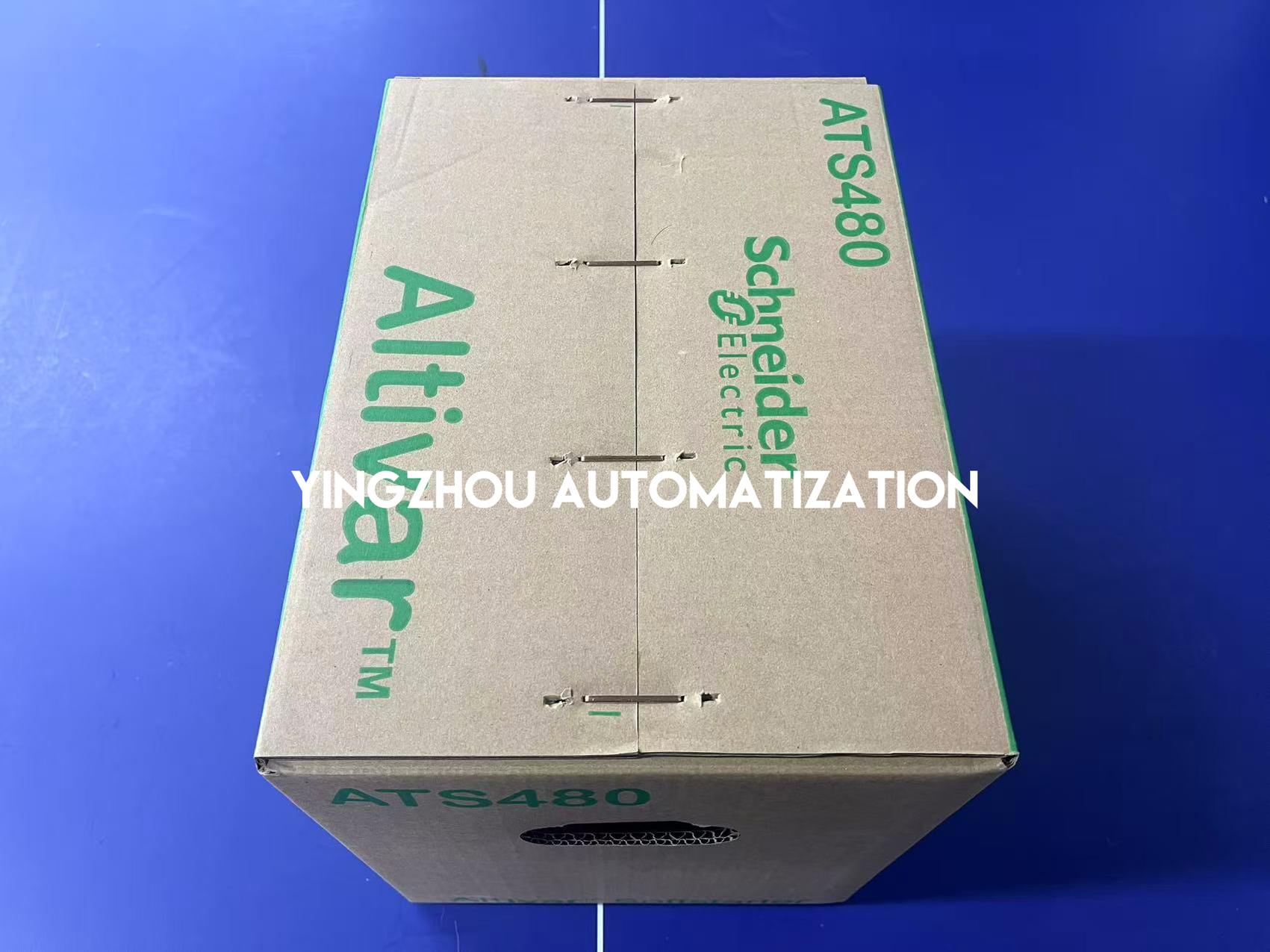

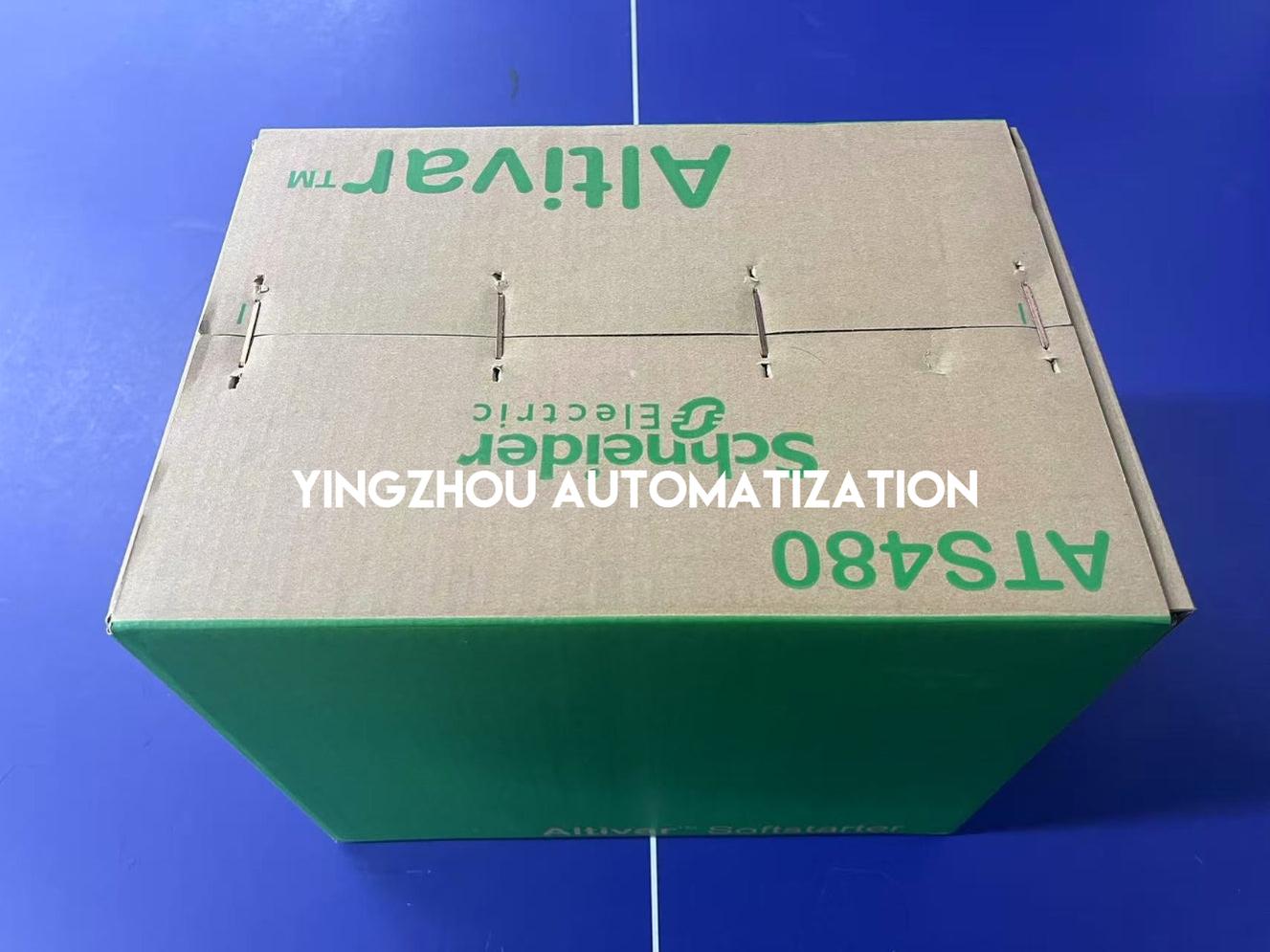

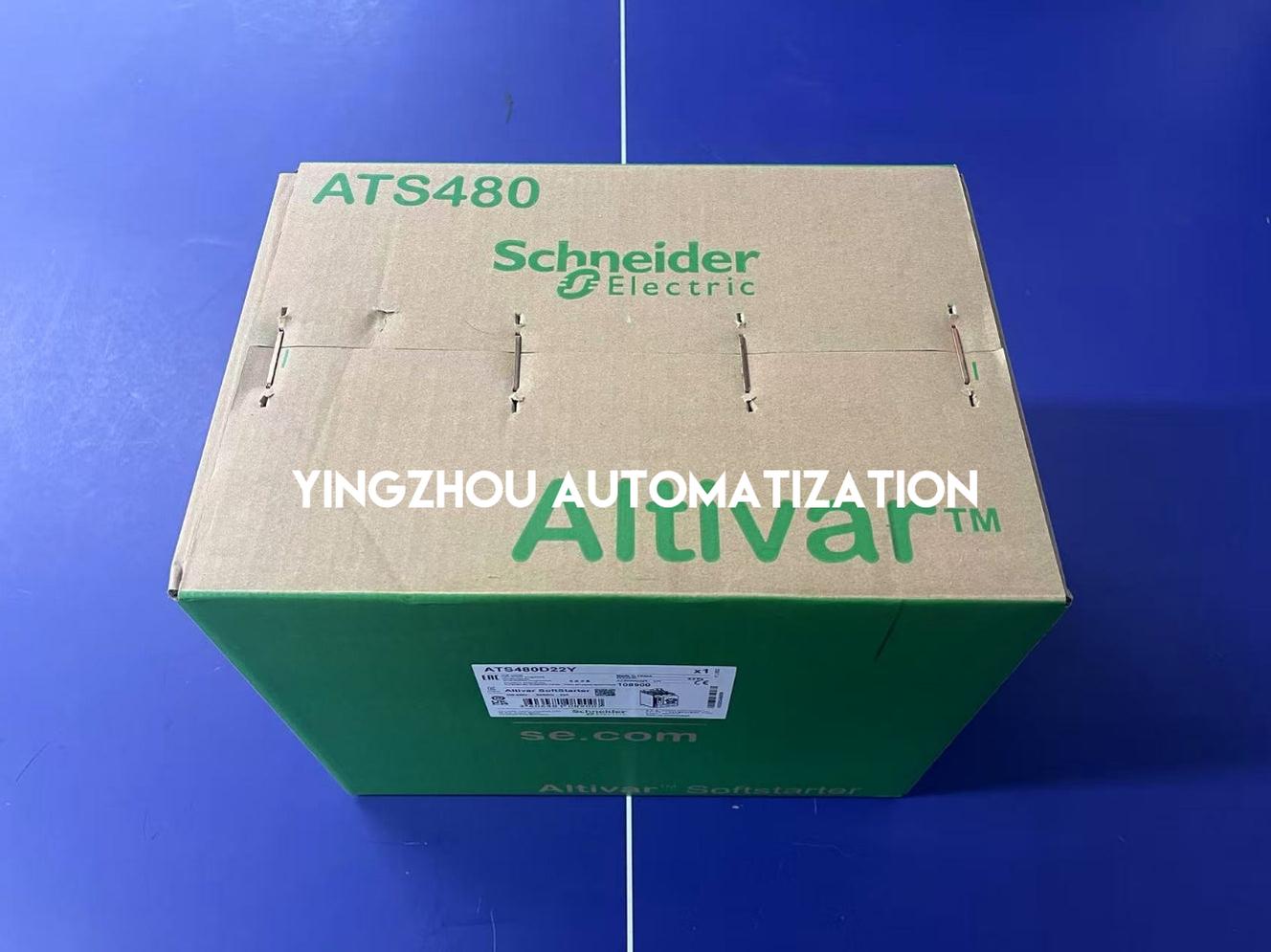

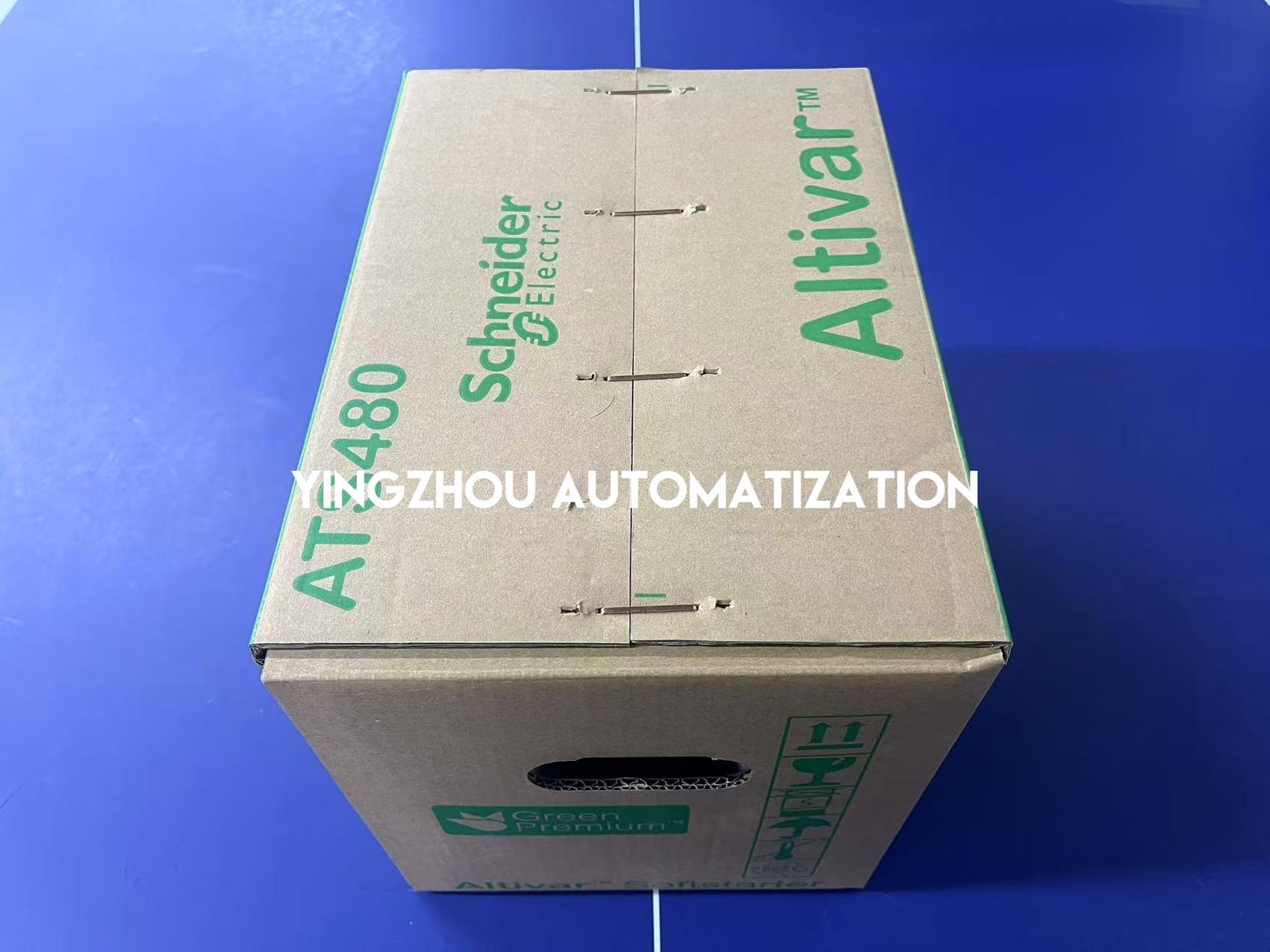

Foto der Originalverpackung
✓

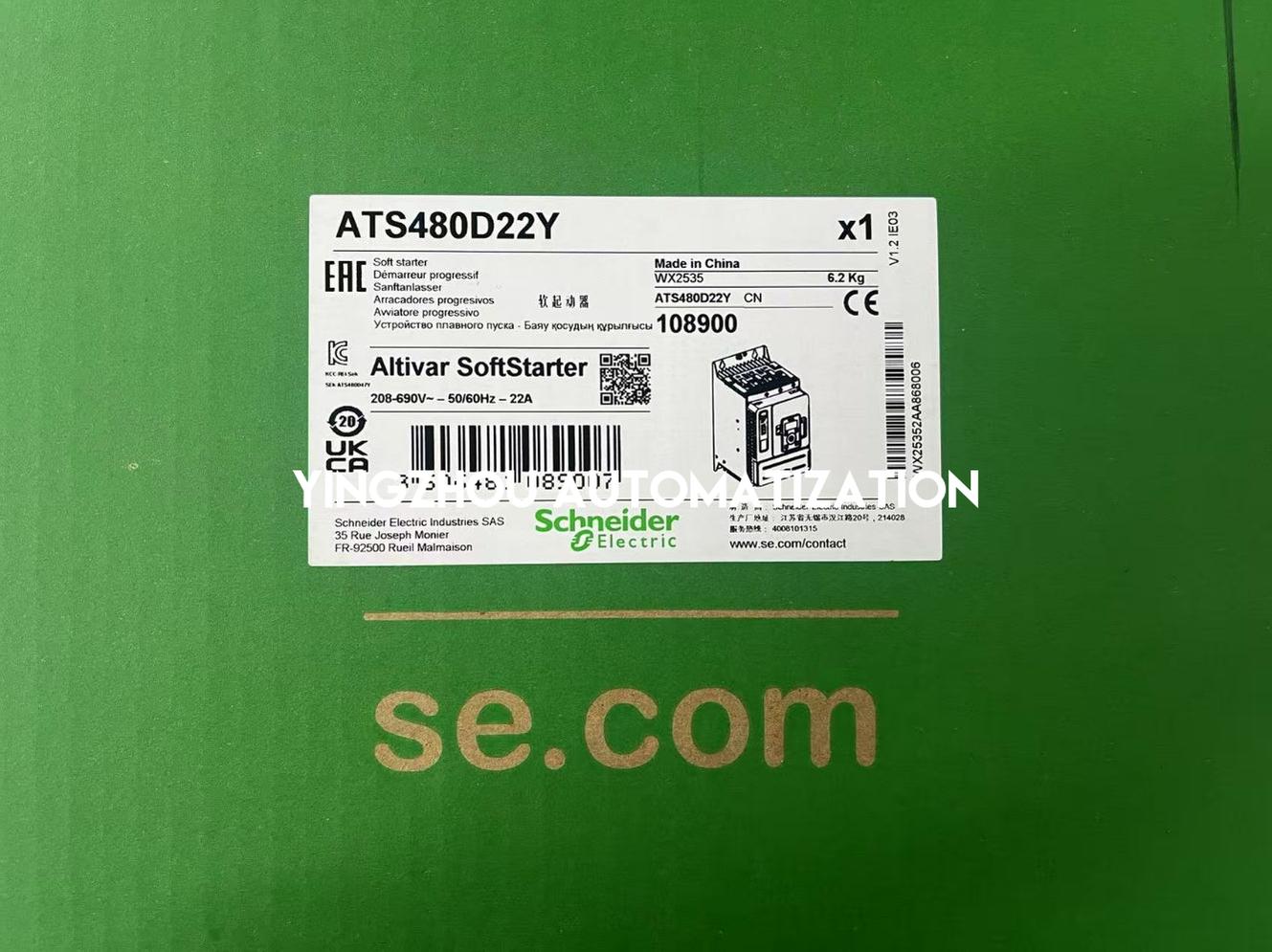

Modellbezeichnung auf der Verpackung sichtbar
✓
ATS480D22Y und elektrische Nennwerte abgebildet
✓
Genaue Gerätenennleistung/Typenschild vor der Bestellung prüfen
Auf Lager & bestellbereit
Schneider Electric ATS480D22Y ist
laut unseren Lagerbestandsinformationen
derzeit auf Lager.
Ein Foto der Originalverpackung, das das
genaue Modell und die elektrischen Nennwerte zeigt, ist beigefügt.
Bitte bestätigen Sie die benötigte Menge, die genaue
Modellkonfiguration und die Versanddetails
vor der Bestellung.
