Schneider Electric A9F19210 Acti9 iC65N Leitungsschutzschalter
2P | 10A | D-Charakteristik | 6kA Icn bei 400V AC
| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
A9F19210 |
| Serie |
Acti9 iC65N |
| Produkttyp |
Leitungsschutzschalter (MCB) |
| Anwendung |
Schutz elektrischer Verteilungsnetze |
| Anzahl der Pole |
2P |
| Geschützte Pole |
2 |
| Nennstrom |
10A bei 30°C |
| Auslösecharakteristik |
D-Charakteristik |
| Auslöseeinheit |
Thermo-magnetisch |
| Magnetische Auslöseschwelle |
10–14 × In |
| Nenna Arbeitsspannung |
400V AC, 50/60Hz |
| Nenna Kurzschlussabschaltvermögen (Icn) |
6kA bei 400V AC, IEC 60898-1 |
| Absolutes Kurzschlussabschaltvermögen (Icu) |
10kA bei 380–415V AC, IEC 60947-2 |
| Absolutes Kurzschlussabschaltvermögen bei 440V |
6kA Icu, IEC 60947-2 |
| Isolationsspannung |
500V AC |
| Impulsfestigkeit |
6kV |
| Strombegrenzungsart |
Art 3, IEC 60898-1 |
| Isolationsfunktion |
Geeignet, IEC 60947-2 |
| Montage |
DIN-Schiene |
| Abmessungen |
36 × 94 × 78,5 mm (B × H × T) |
| Gewicht |
203g |
| Mechanische Lebensdauer |
20.000 Schaltvorgänge |
| Elektrische Lebensdauer |
10.000 Schaltvorgänge |
| Schutzart |
IP20 |
| Betriebstemperatur |
−35°C bis +70°C |
| Anwendbare Normen |
GB 10963.1 / IEC 60898-1 / IEC 60947-2 (normenspezifisch) |
Produktübersicht
Der Schneider Electric A9F19210 ist ein
Acti9 iC65N Leitungsschutzschalter,
der für den Schutz elektrischer Verteilungsnetze
entwickelt wurde.
Dieses Modell verfügt über eine
2-polige Ausführung,
einen Nennstrom von 10A und
eine thermo-magnetische Auslösecharakteristik der D-Charakteristik.
Er bietet ein nennes Kurzschlussabschaltvermögen
von 6kA Icn bei 400V AC
gemäß IEC 60898-1.
Nach IEC 60947-2
ist das Produkt für
10kA Icu bei 380–415V AC ausgelegt.
Diese Kurzschlussabschaltvermögen
beziehen sich auf
unterschiedliche Normen und müssen
unter ihren jeweiligen Betriebsbedingungen
bewertet werden.
Das Gerät verfügt über
zwei geschützte Pole,
eine thermo-magnetische Auslöseeinheit,
eine Kontaktpositionsanzeige und
eine Montage auf DIN-Schiene.
Die magnetische Auslöseschwelle der D-Charakteristik
ist mit 10–14-mal
dem Nennstrom angegeben.

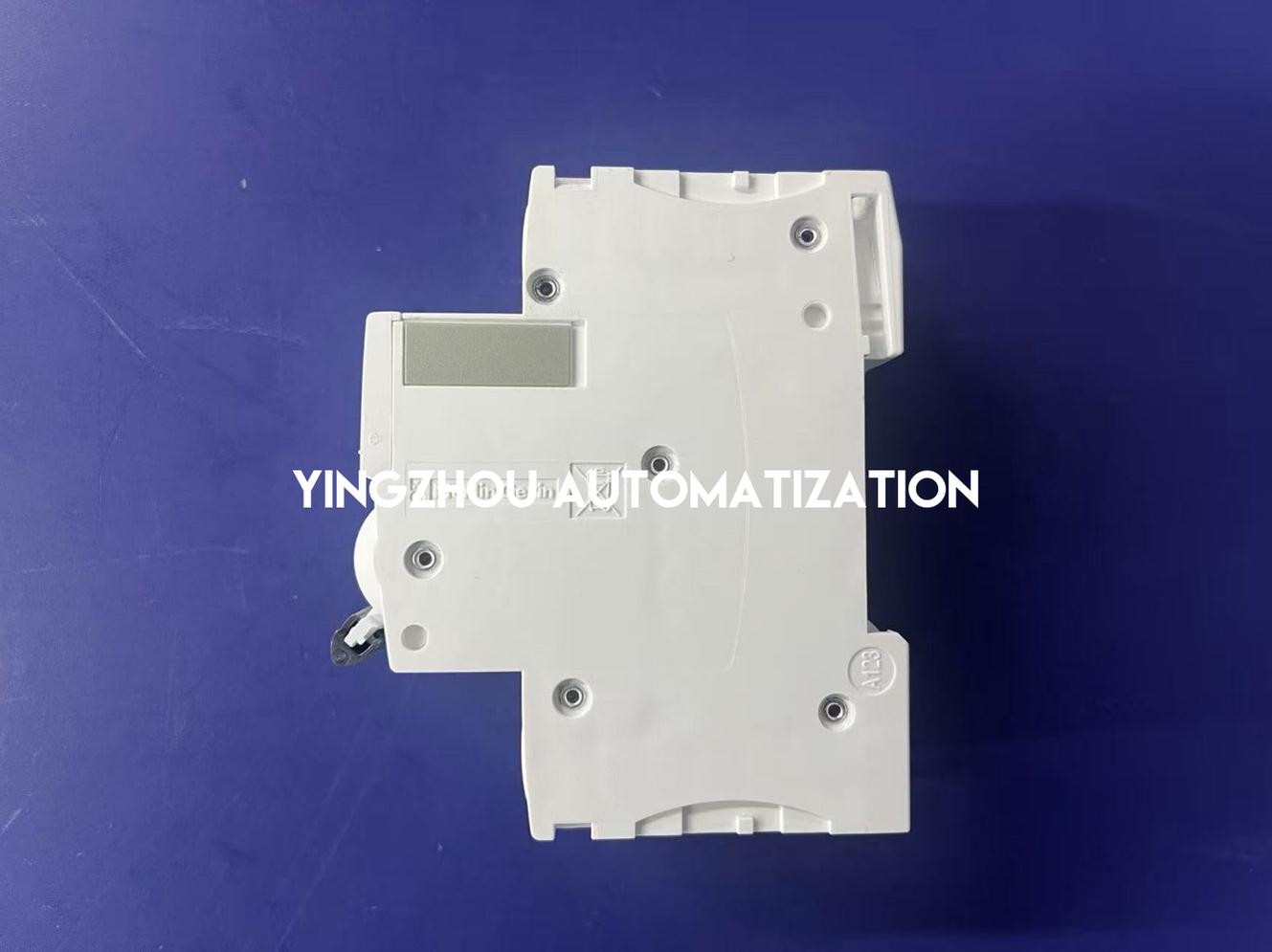

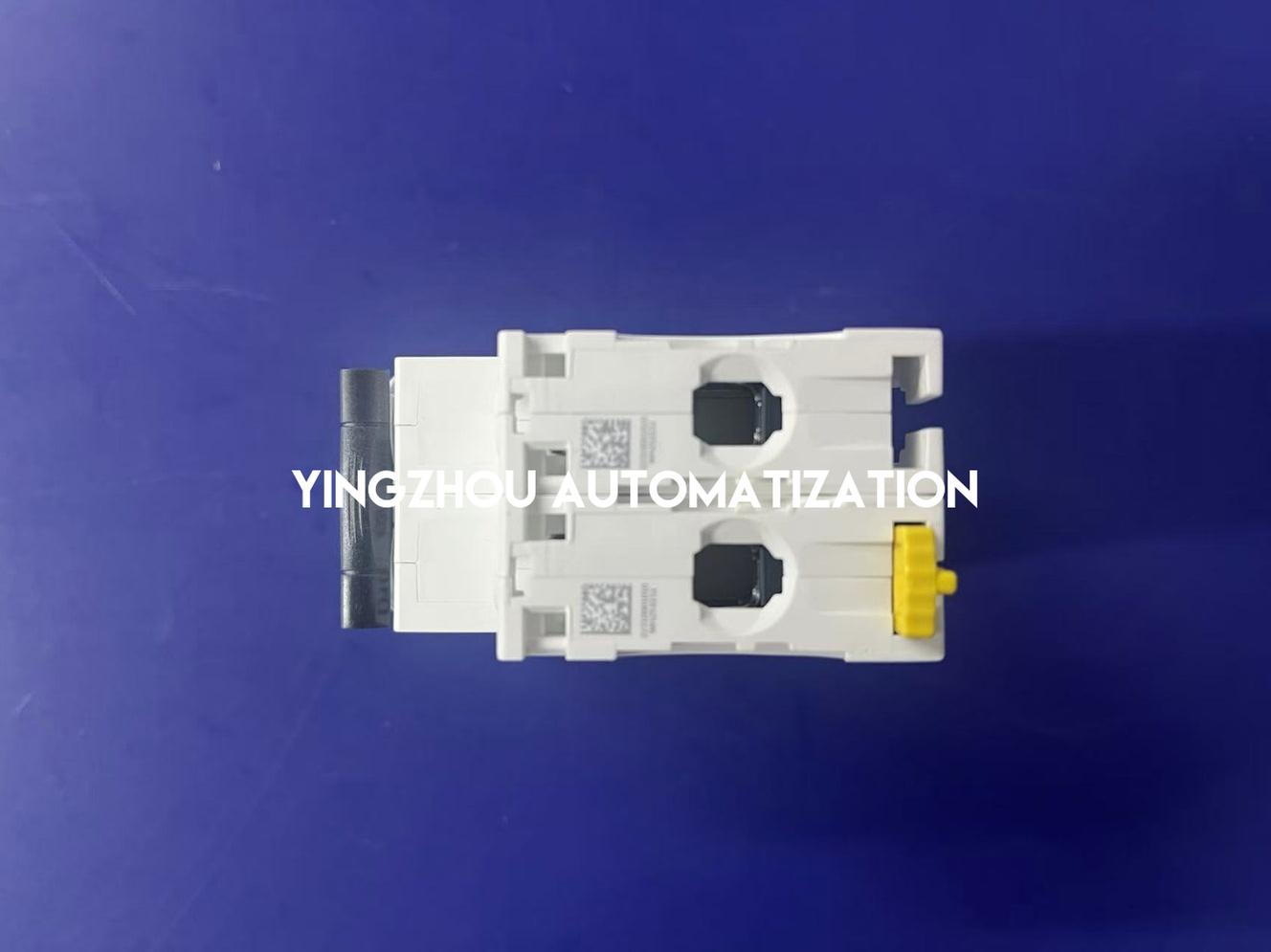

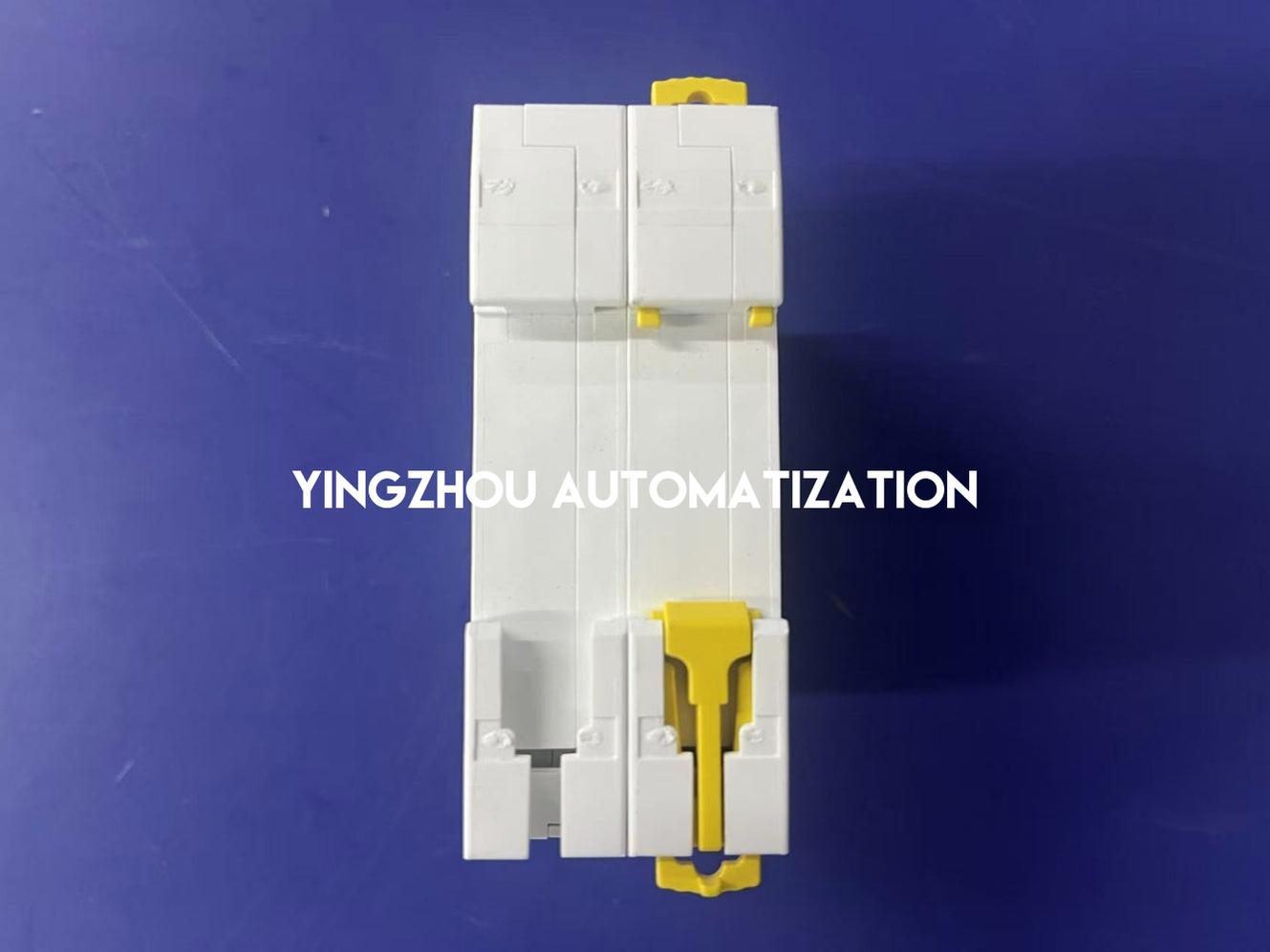

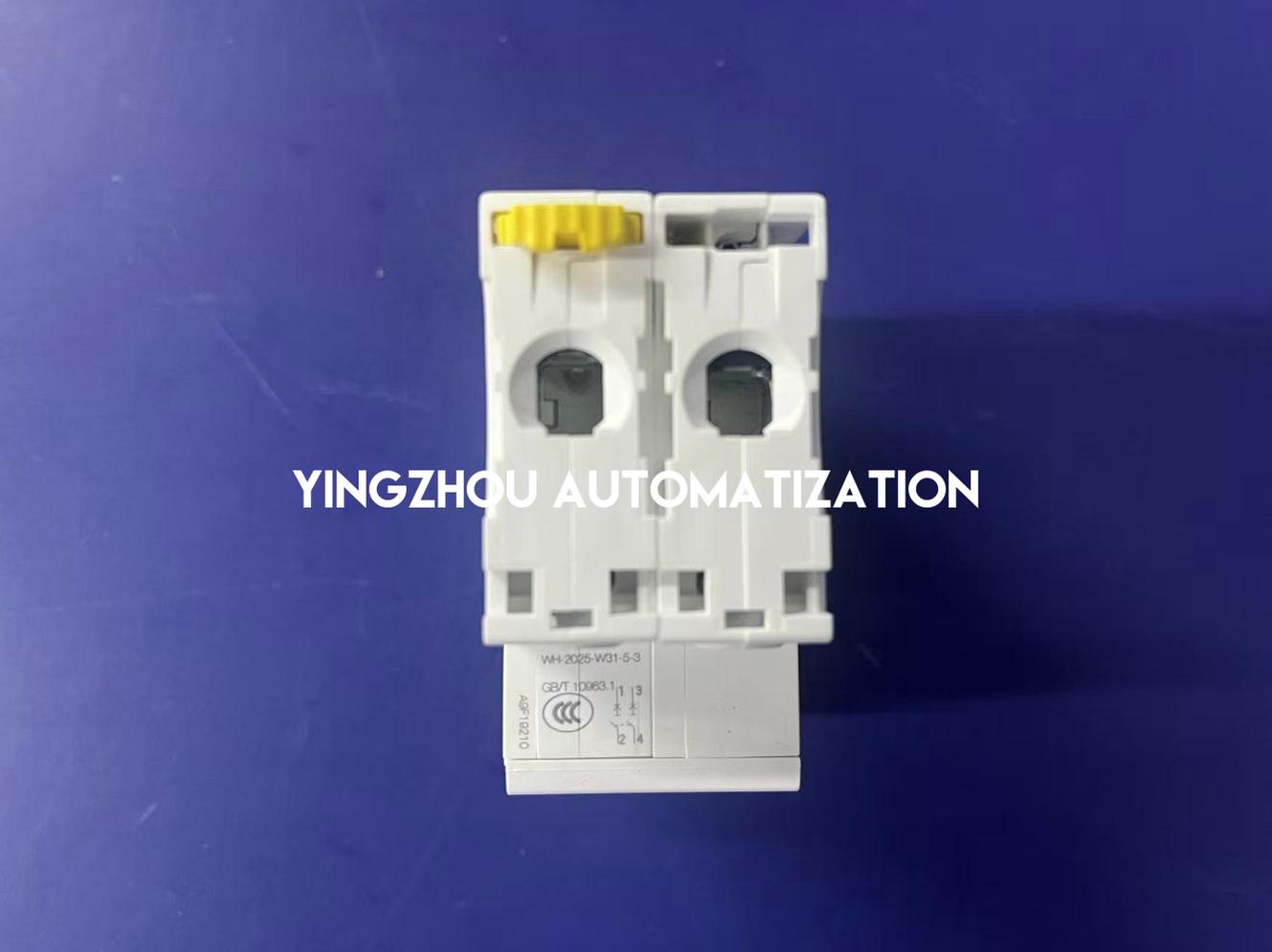

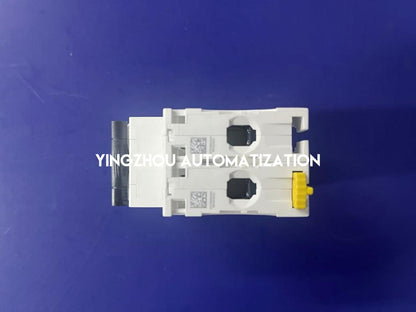

Echte Produktfotos der Vorder- und Rückseite
werden zur Überprüfung durch den Käufer bereitgestellt.

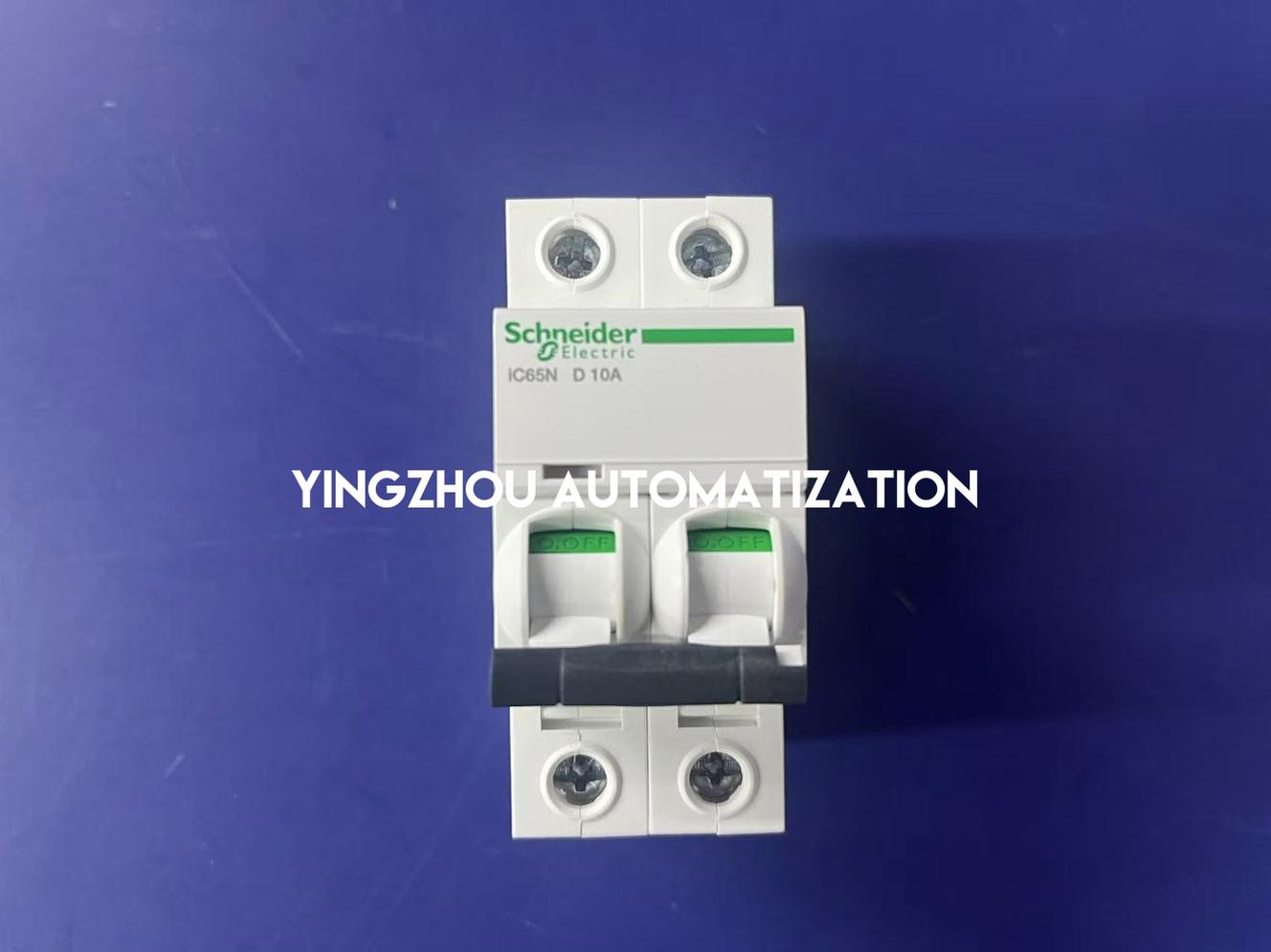

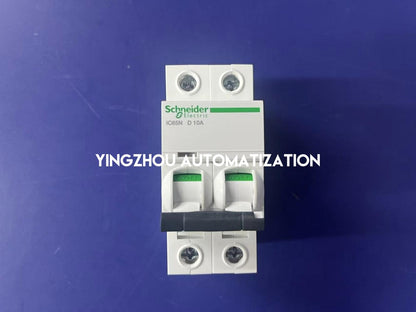

Die sichtbare Kennzeichnung auf der Vorderseite zeigt
iC65N D10A.
Bitte bestätigen Sie vor der Bestellung die genaue
A9F19210 Bestellreferenz,
die Polkonfiguration, Auslösecharakteristik,
den Nennstrom und die erforderliche Kurzschluss
Abschaltvermögen.
Wichtigste Produkteigenschaften
-
2-poliger Leitungsschutz
mit zwei geschützten Polen
-
Nennstrom von 10A
bei einer Referenztemperatur von 30°C
-
D-Charakteristik
mit thermo-magnetischem Schutz
-
6kA Icn bei 400V AC
gemäß IEC 60898-1
-
10kA Icu bei 380–415V AC
gemäß IEC 60947-2
-
Montage auf DIN-Schiene
mit einer modularen Breite von 36mm
-
Kontaktpositionsanzeige
und Isolationsgeeignetheit gemäß
der Produktspezifikation des Herstellers
Echte Produktüberprüfung
✓
Echte Produktfotos
✓
Produktansicht von vorne und hinten abgebildet
✓
Kennzeichnung iC65N D10A auf echten Fotos sichtbar
✓
Bestätigen Sie vor der Bestellung das genaue Modell A9F19210
Auf Lager & bestellbereit
Schneider Electric A9F19210
ist derzeit auf Lager.
Echte Fotos des Leitungsschutzschalters
von vorne und hinten werden zur Überprüfung durch den Käufer bereitgestellt.
Bitte bestätigen Sie vor der Bestellung die genaue
Acti9 iC65N Serie,
die 2P 10A D-Charakteristik
Konfiguration und die anwendbare
Kurzschlussabschaltvermögen-Anforderung
vor der Bestellung.
