| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
A9F19206 |
| Serie |
Acti9 iC65N |
| Produkttyp |
Leitungsschutzschalter (MCB) |
| Anwendung |
Schutz der Niederspannungs-Stromverteilung |
| Anzahl der Pole |
2P |
| Geschützte Pole |
2 |
| Nennstrom |
6A bei 30°C |
| Auslösecharakteristik |
D-Charakteristik |
| Auslöseeinheit |
Thermo-magnetisch |
| Magnetischer Auslösebereich |
10–14 × In |
| Netzart |
AC, 50/60Hz |
| Nennspannung für Icn |
400V AC |
| Nennausschaltvermögen (Icn) |
6kA bei 400V AC, IEC 60898-1 |
| Absolutes Ausschaltvermögen (Icu) |
10kA bei 380–415V AC, IEC 60947-2 |
| Absolutes Ausschaltvermögen bei 440V |
6kA Icu, IEC 60947-2 |
| Dauer-Ausschaltvermögen (Ics) |
75% Icu, Herstellergruppe 6–63A |
| Isolationsspannung |
500V AC |
| Impulsfestigkeit |
6kV |
| Strombegrenzungsart |
Art 3 |
| Montage |
35mm DIN-Schiene |
| Abmessungen |
36 × 94 × 78,5mm (B × H × T) |
| Mechanische Lebensdauer |
20.000 Schaltzyklen |
| Elektrische Lebensdauer |
10.000 Schaltzyklen |
| Schutzart |
IP20 |
| Relevante Normen |
GB/T 10963.1 / IEC 60898-1 / IEC 60947-2 (normenspezifisch) |
Produktübersicht
Der Schneider Electric A9F19206 ist ein
Acti9 iC65N Leitungsschutzschalter
für den Schutz der Niederspannungs-Stromverteilung.
Dieses genaue Modell verfügt über eine
2-polige Ausführung,
einen Nennstrom von 6A und
eine thermo-magnetische Auslösung mit D-Charakteristik.
Sein Nennausschaltvermögen beträgt
6kA Icn bei 400V AC
gemäß IEC 60898-1.
Nach IEC 60947-2
gibt der Schneider Electric Acti9 iC65N Katalog
für die 6–63A-Nennstufengruppe
10kA Icu bei 380–415V AC
vor.
Diese Icn- und Icu-Werte beziehen sich auf unterschiedliche
Normen und dürfen nicht als
austauschbare Nennwerte behandelt werden.
Der Schutzschalter bietet
thermo-magnetischen Überstromschutz
mit einem magnetischen Auslösebereich der
D-Charakteristik von 10–14-fach des Nennstroms.
Seine 36mm breite Modulbauweise
ermöglicht die Montage auf einer
35mm DIN-Schiene.
Echte Produktfotos zeigen die
iC65N D 6A-Frontbeschriftung
und die zweipolige Ausführung des Geräts.
Bitte überprüfen Sie vor der Bestellung die genaue
A9F19206-Bestellreferenz
sowie die Polkonfiguration, den Nennstrom,
die Auslösecharakteristik und die anwendbaren
Ausschaltvermögen-Anforderungen.
Wichtige Produkteigenschaften
-
2-poliger Leitungsschutz
mit zwei geschützten Polen
-
Nennstrom von 6A
für die genaue A9F19206-Ausführung
-
Auslösung mit D-Charakteristik
mit thermo-magnetischem Schutz
-
6kA Icn bei 400V AC
gemäß IEC 60898-1
-
10kA Icu bei 380–415V AC
gemäß IEC 60947-2,
wie für die 6–63A-Gruppe
im Herstellerkatalog angegeben
-
DIN-Schiene-Montage
mit einer modularen Breite von 36mm
-
Acti9 iC65N Plattform
für den Schutz der Niederspannungs-
Stromverteilung
Echte Produktüberprüfung
✓
Echte Produktfotos
✓

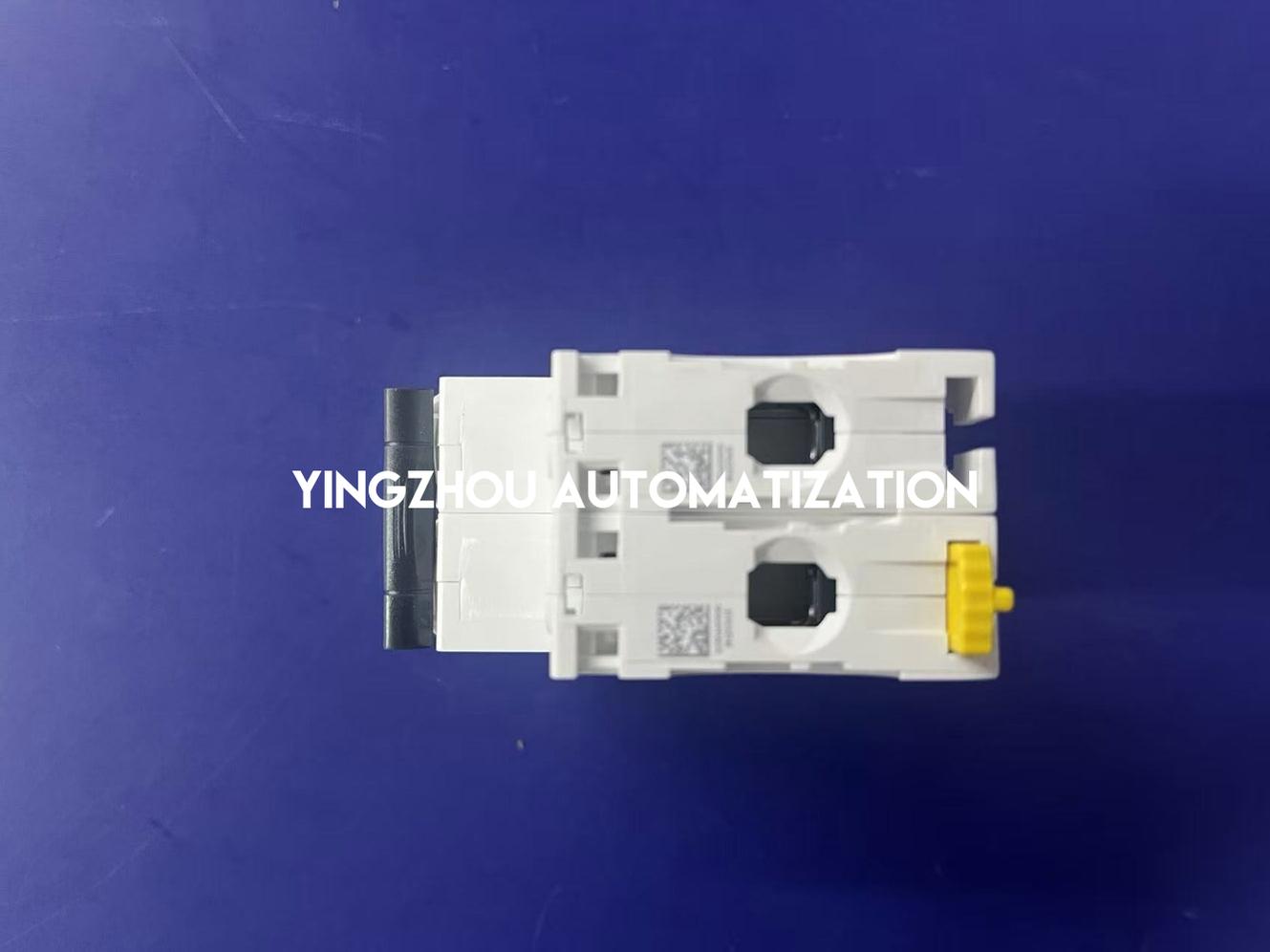

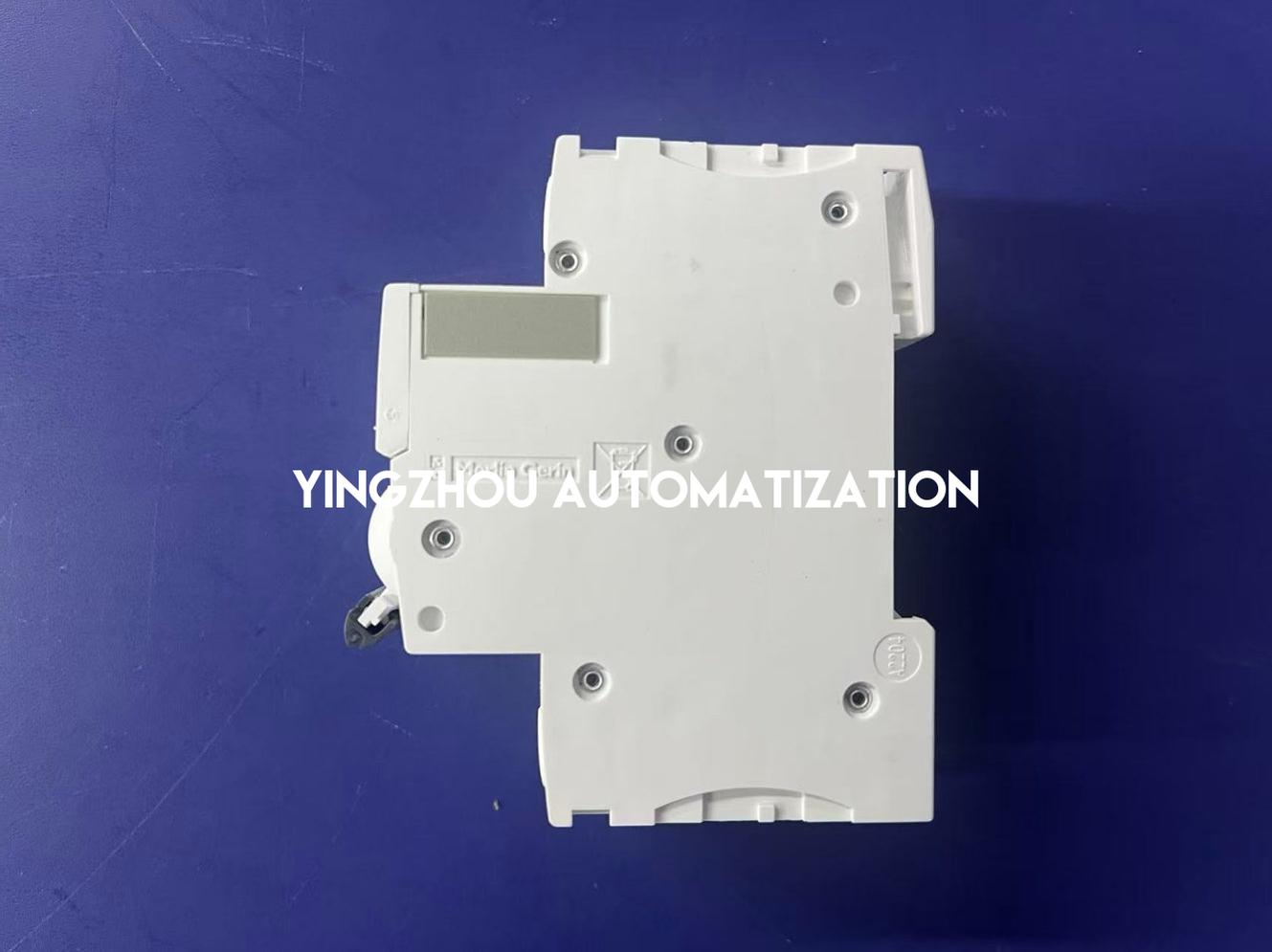

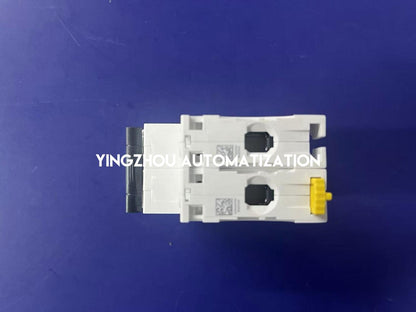

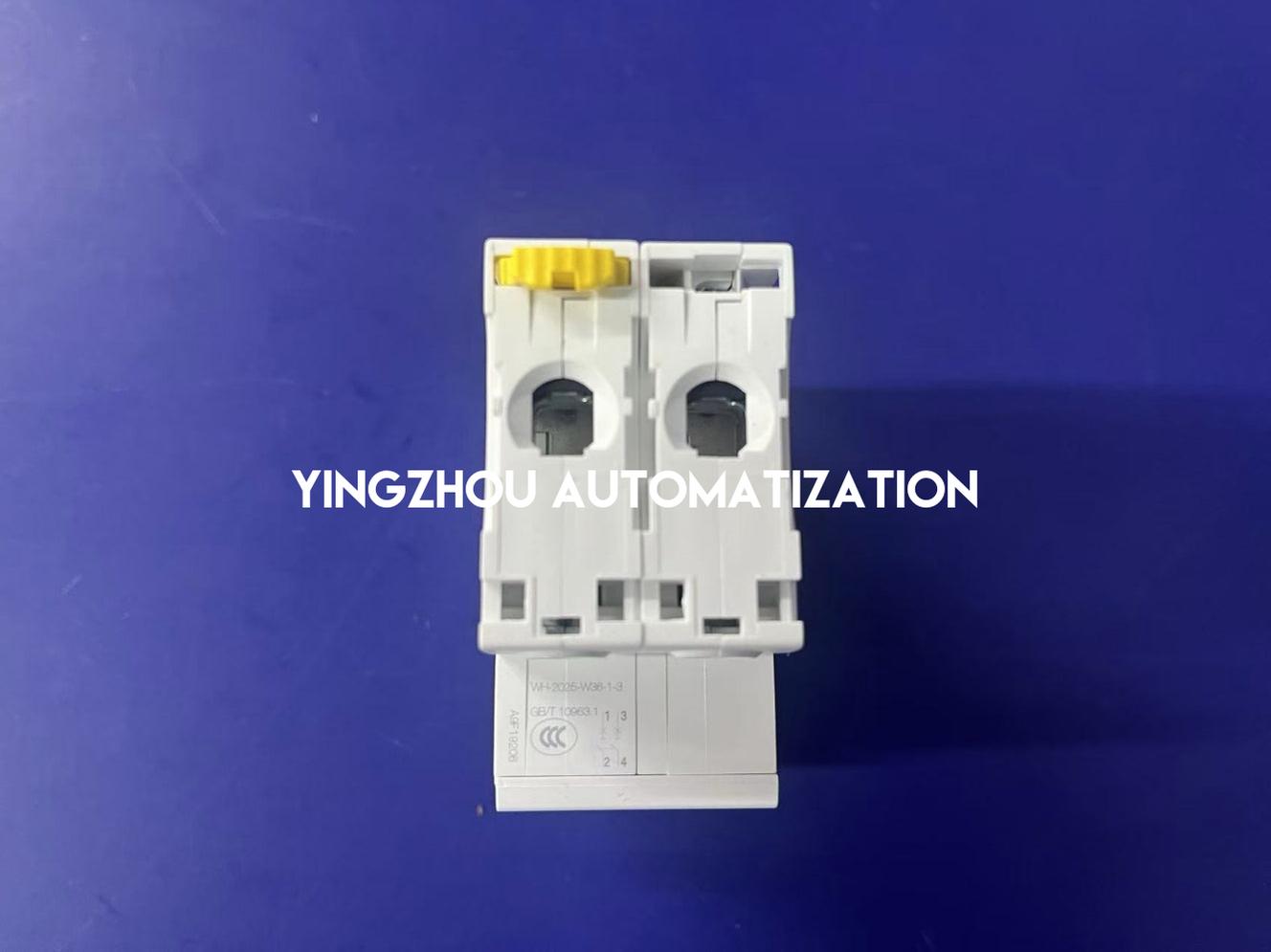

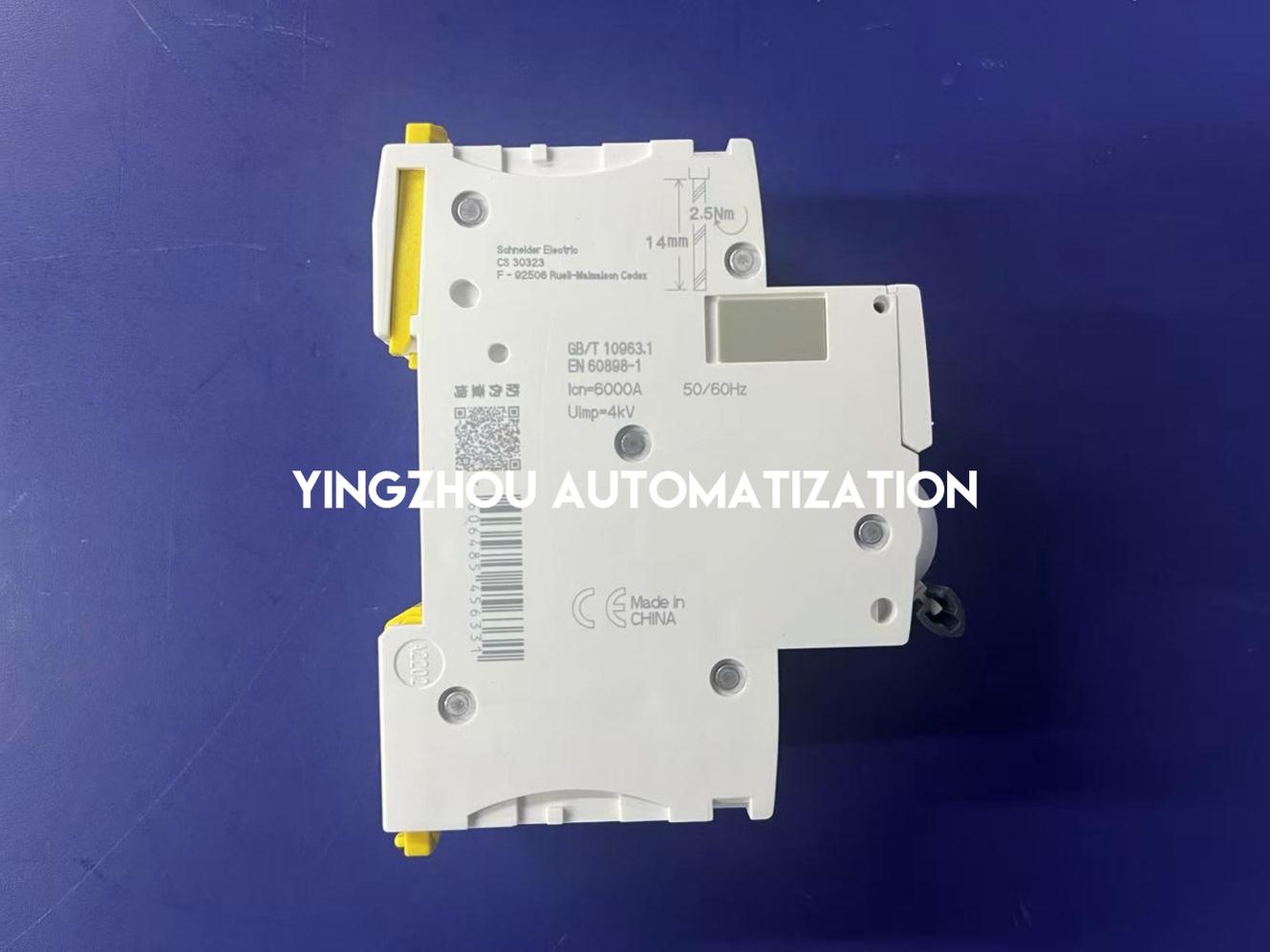

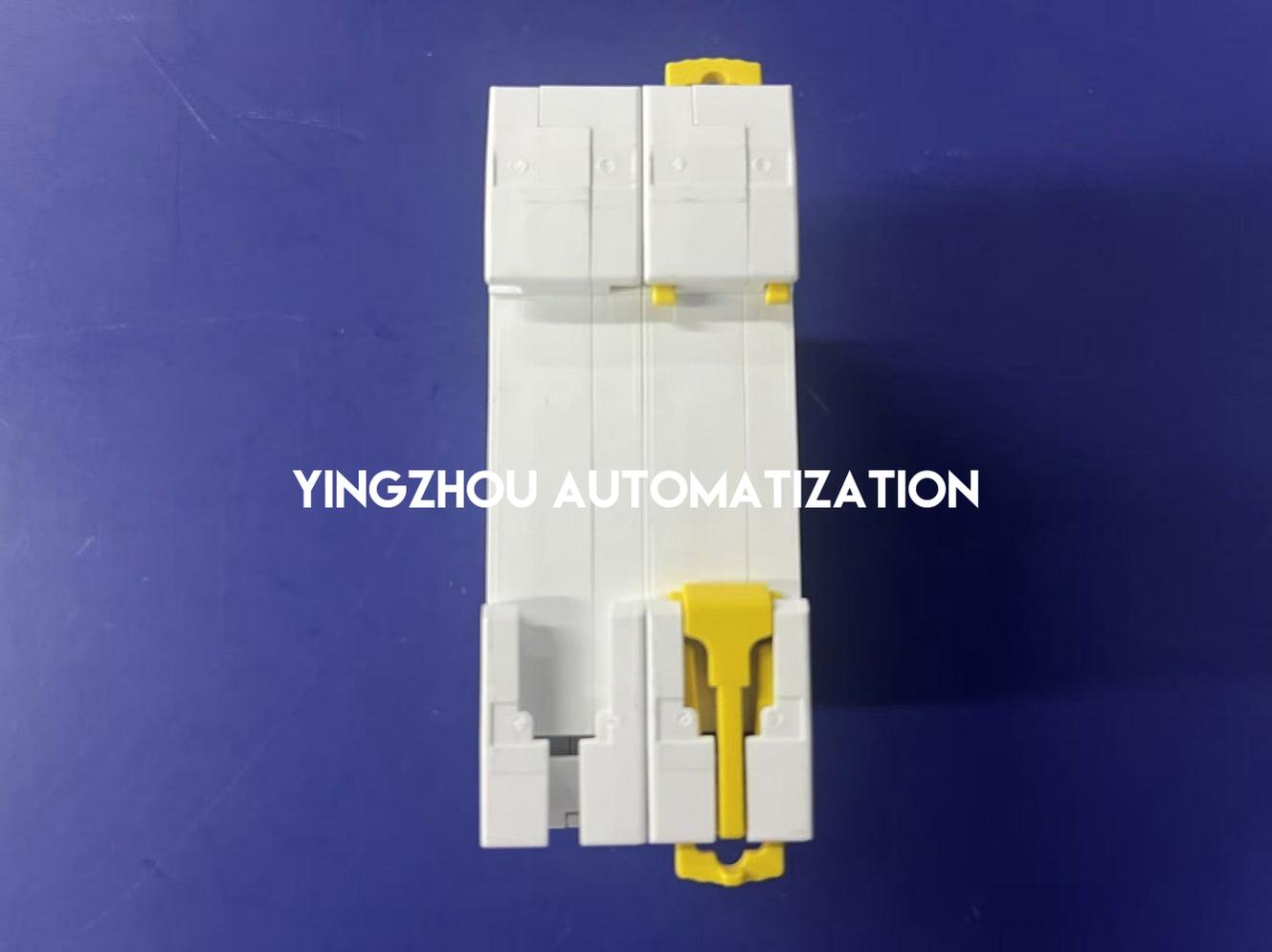

Produktansicht von vorne und hinten abgebildet
✓

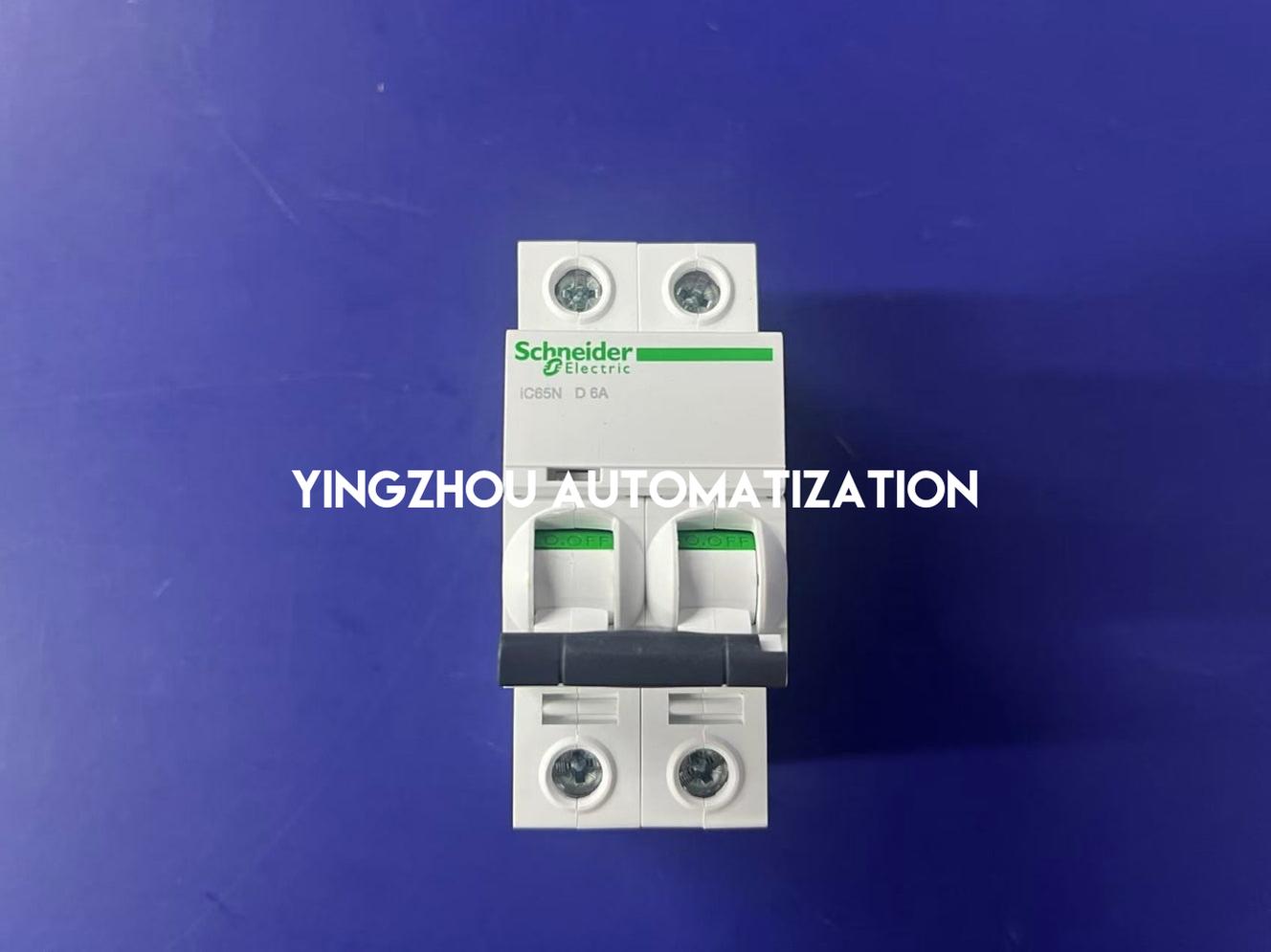

iC65N D 6A-Beschriftung auf echten Fotos sichtbar
✓
Überprüfen Sie vor der Bestellung das genaue Modell A9F19206
Auf Lager & bestellbereit
Schneider Electric A9F19206
ist derzeit auf Lager.
Echte Fotos des Leitungsschutzschalters
von vorne und hinten sind zur Ansicht des Käufers beigefügt.
Bitte bestätigen Sie vor der Bestellung die genaue
Acti9 iC65N-Serie,
2P 6A D-Charakteristik
Konfiguration und die erforderliche
Ausschaltvermögen-Nennung.
AUF LAGER
Schneider A9F19206
Bestellen Sie online oder kontaktieren Sie uns für Projekt- und Mengenpreise.
Projektpreis anfragen
