| Spezifikation |
Produktdaten |
| Marke |
Schneider Electric |
| Genaue Modellbezeichnung |
A9F19204 |
| Serie |
Acti9 iC65N |
| Produkttyp |
Leitungsschutzschalter (MCB) |
| Anwendung |
Schutz der Niederspannungs-Stromverteilung |
| Anzahl der Pole |
2P |
| Geschützte Pole |
2 |
| Nennstrom |
4A bei 30°C |
| Auslösecharakteristik |
D-Charakteristik |
| Auslöseeinheit |
Thermo-magnetisch |
| Magnetischer Auslösebereich |
10–14 × In |
| Netzart |
AC, 50/60Hz |
| Nennspannung für Icn |
400V AC |
| Nennausschaltvermögen (Icn) |
6kA bei 400V AC, IEC 60898-1 |
| Absolutes Ausschaltvermögen (Icu) |
50kA bei 380–415V AC, IEC 60947-2 |
| Absolutes Ausschaltvermögen bei 440V |
25kA Icu, IEC 60947-2 |
| Dauer-Ausschaltvermögen (Ics) |
100% Icu, Herstellergruppe 1–4A |
| Isolationsspannung |
500V AC |
| Impulsfestigkeit |
6kV |
| Strombegrenzungsart |
Art 3 |
| Montage |
35mm DIN-Schiene |
| Abmessungen |
36 × 94 × 78,5mm (B × H × T) |
| Mechanische Lebensdauer |
20.000 Schaltzyklen |
| Elektrische Lebensdauer |
10.000 Schaltzyklen |
| Schutzart |
IP20 |
| Relevante Normen |
GB/T 10963.1 / IEC 60898-1 / IEC 60947-2 (nennenspezifisch) |
Produktübersicht
Der Schneider Electric A9F19204 ist ein
Acti9 iC65N Leitungsschutzschalter
für den Schutz der Niederspannungs-Stromverteilung.
Dieses genaue Modell verfügt über eine
2-polige Ausführung,
einen Nennstrom von 4A und
eine thermo-magnetische Auslösung mit D-Charakteristik.
Sein Nennausschaltvermögen beträgt
6kA Icn bei 400V AC
gemäß IEC 60898-1.
Nach IEC 60947-2
gibt der Schneider Electric Acti9-Katalog 2025
für die iC65N 1–4A-Nennstromgruppe
50kA Icu bei 380–415V AC vor.
Diese Icn- und Icu-Werte beziehen sich auf unterschiedliche
Normen und dürfen nicht als
austauschbare Nennwerte behandelt werden.
Der Schutzschalter bietet
thermo-magnetischen Überstromschutz
mit einem magnetischen Auslösebereich der
D-Charakteristik von 10–14-mal dem Nennstrom.
Seine 36mm breite Modulbauweise
ermöglicht die Montage auf einer
35mm DIN-Schiene.

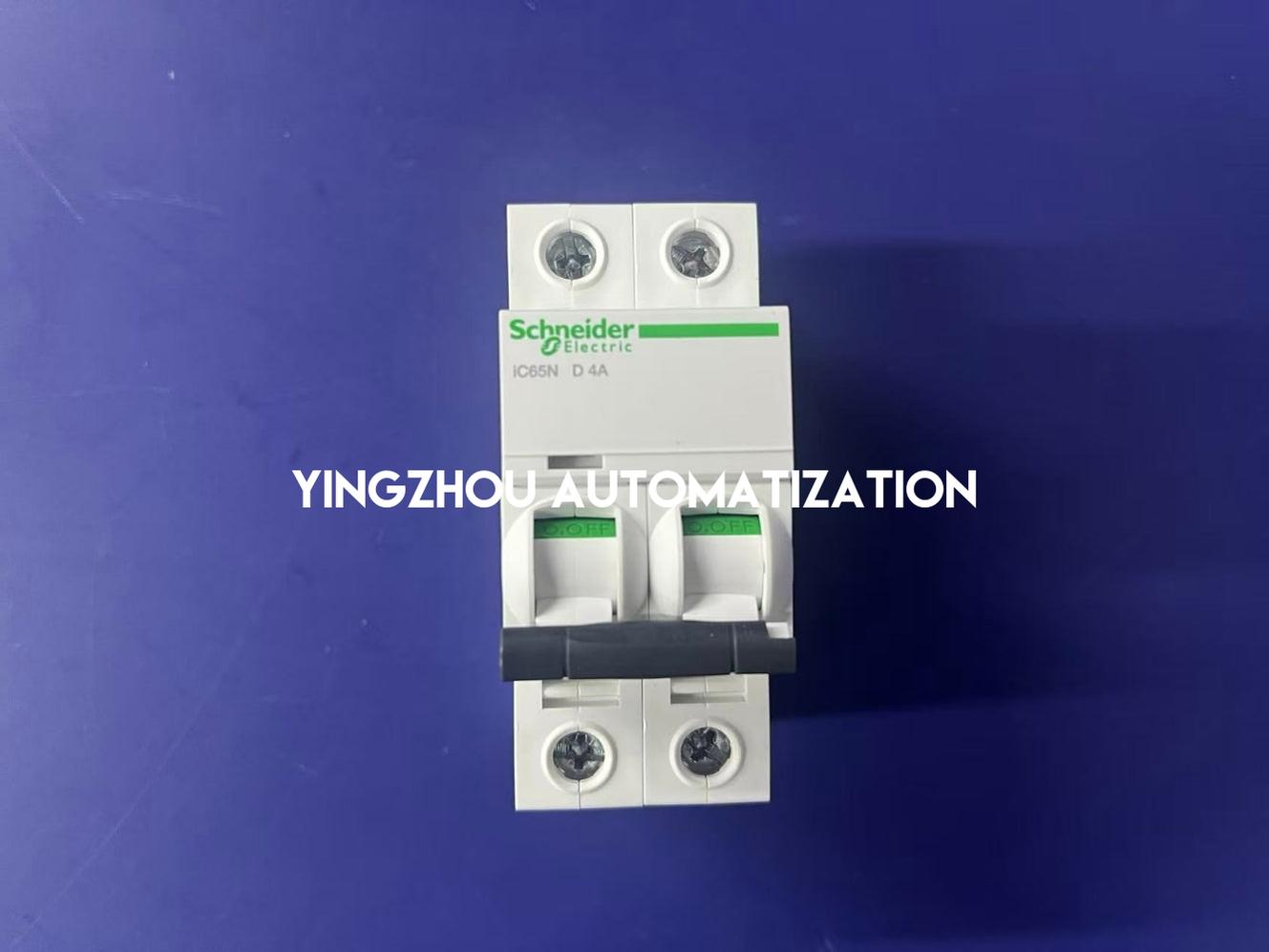

Echte Produktfotos zeigen die
iC65N D 4A-Frontbeschriftung
und die zweipolige Ausführung des Geräts.
Bitte überprüfen Sie vor der Bestellung die genaue
A9F19204-Bestellreferenz
und die Polkonfiguration, den Nennstrom,
die Auslösecharakteristik und die anwendbaren
Ausschaltvermögen-Anforderungen.
Wichtige Produkteigenschaften
-
2-poliger Leitungsschutz
mit zwei geschützten Polen
-
Nennstrom von 4A
für die genaue A9F19204-Ausführung
-
D-Charakteristik
mit thermo-magnetischem Schutz
-
6kA Icn bei 400V AC
gemäß IEC 60898-1
-
50kA Icu bei 380–415V AC
gemäß IEC 60947-2,
wie für die 1–4A-Gruppe
im Herstellerkatalog angegeben
-
DIN-Schiene-Montage
mit einer modularen Breite von 36mm
-
Acti9 iC65N Plattform
für den Schutz der Niederspannungs-Stromverteilung
Echte Produktüberprüfung
✓
Echte Produktfotos
✓
Vorder- und Rückansicht des Produkts abgebildet
✓
iC65N D 4A-Beschriftung auf echten Fotos sichtbar
✓
Überprüfen Sie vor der Bestellung das genaue Modell A9F19204
Auf Lager & Bestellbereit
Schneider Electric A9F19204
ist derzeit auf Lager.

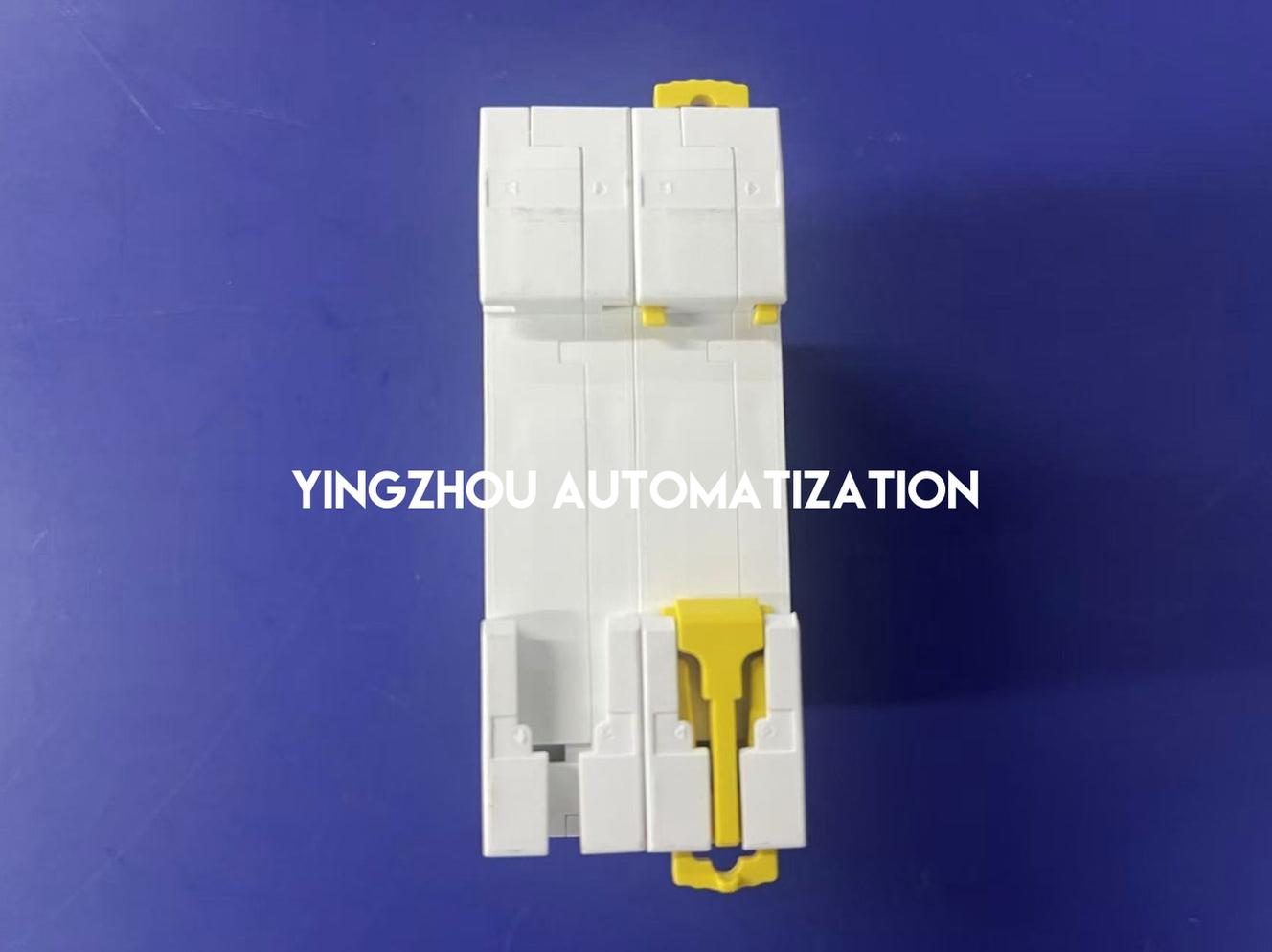

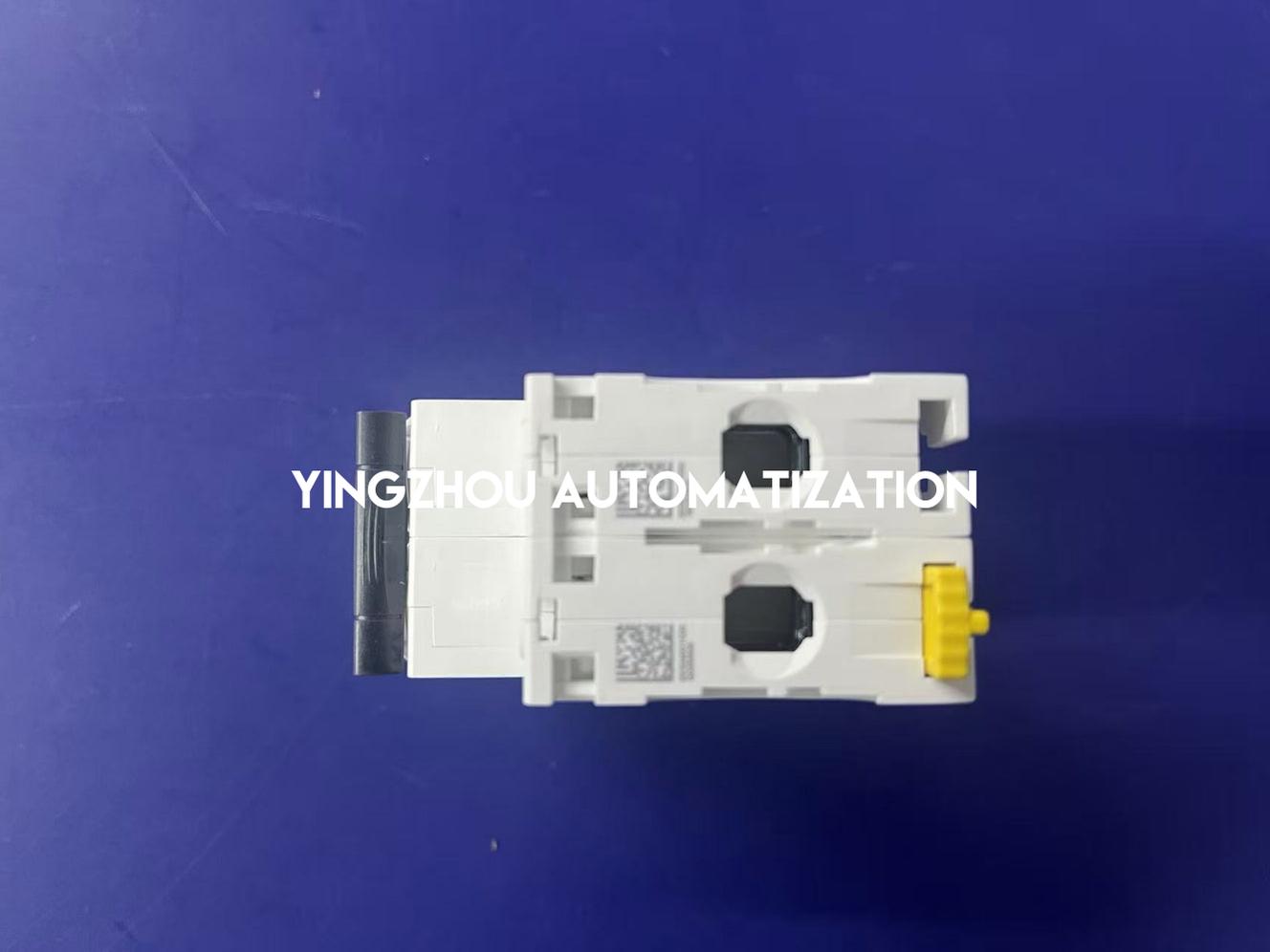

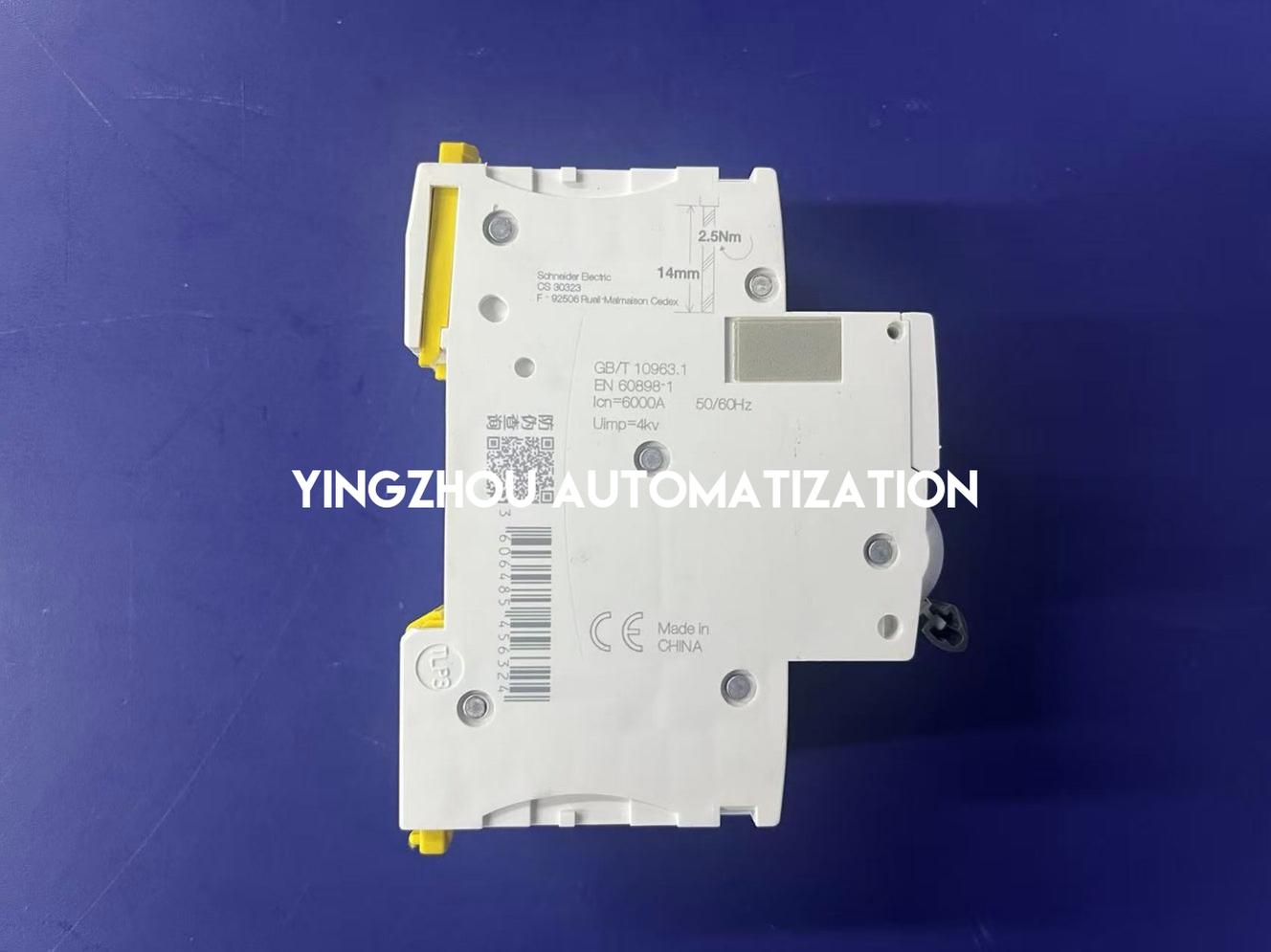

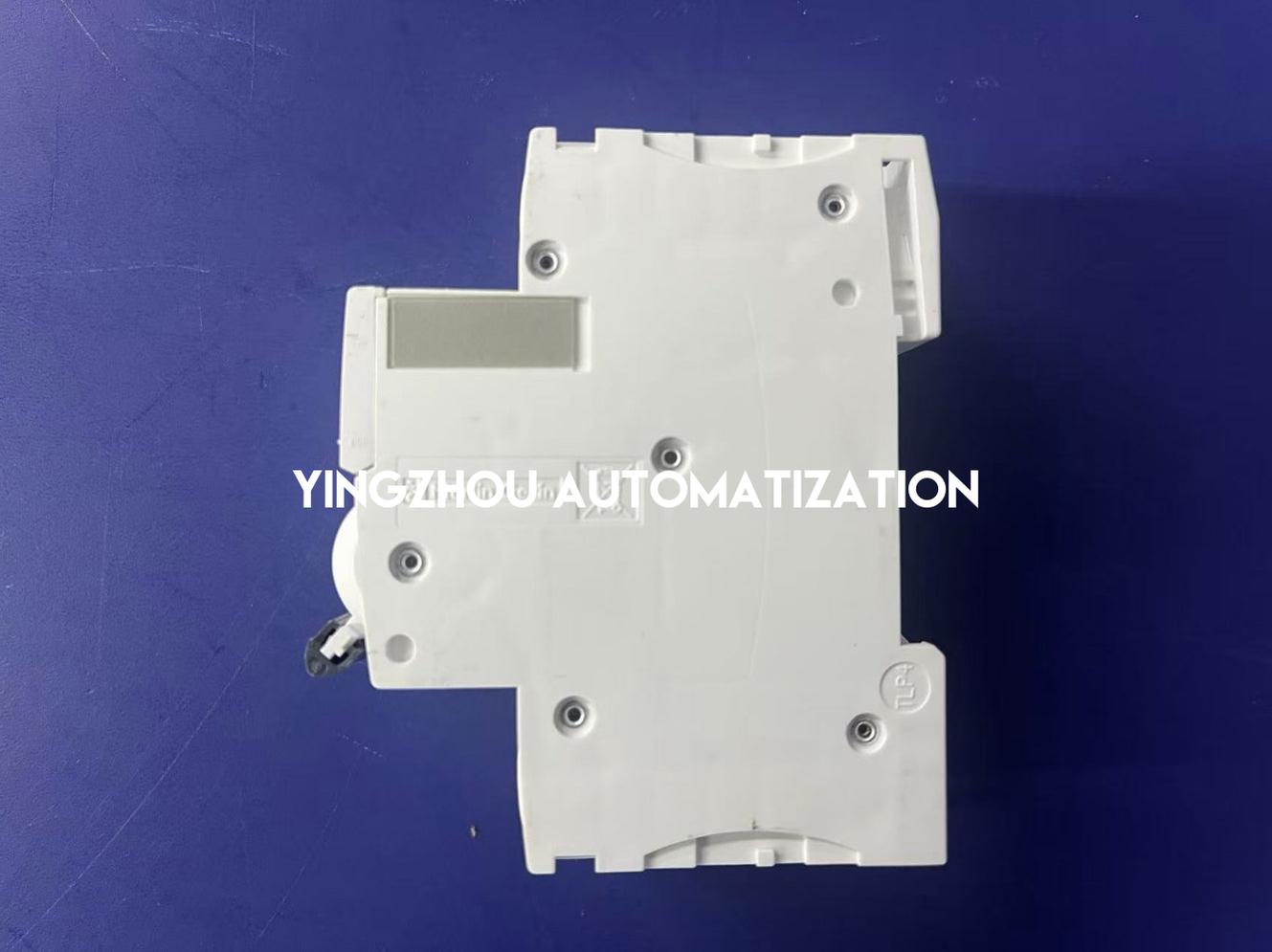

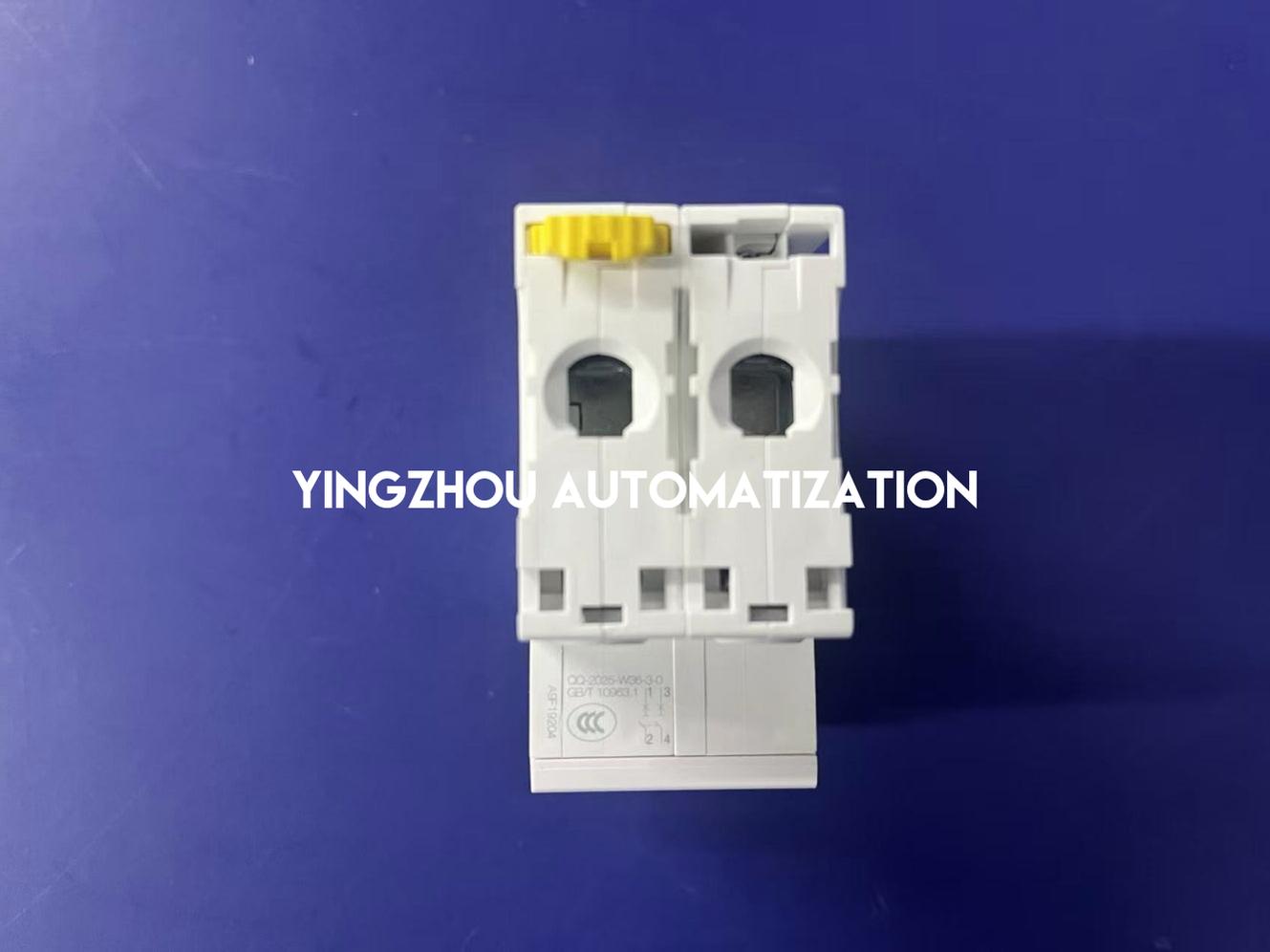

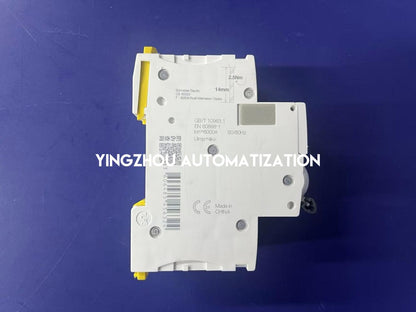

Echte Fotos der Vorder- und Rückseite des Leitungsschutzschalters
werden zur Begutachtung durch den Käufer bereitgestellt.
Bitte bestätigen Sie vor der Bestellung die genaue
Acti9 iC65N-Serie,
die 2P 4A D-Charakteristik
Konfiguration und den erforderlichen
Ausschaltvermögen-Nennwert.
AUF LAGER
Schneider A9F19204
Bestellen Sie online oder kontaktieren Sie uns für Projekt- und Mengenpreise.
Projektpreis anfragen
