OMRON

Omron NB10W-TW01B NB-Serie 10,1" HMI-Touchpanel

Omron NB10W-TW01B NB-Serie 10,1" HMI-Touchpanel

Normaler Preis $491.99 USD
Normaler Preis Verkaufspreis $491.99 USD
Sale Ausverkauft
Modellnummer
YingZhou Industrial Automation | Produktinformation

Omron NB10W-TW01B NB-Serie HMI-Touchpanel

10,1" TFT | 800 x 480 | 24V DC | Ethernet | Serielle Kommunikation
✓ AUF LAGER & BESTELLBAR  |  Echte Produktfotos  |  Genaue Modellbestätigung auf Produkt und Verpackung
Spezifikation Verifizierte Produktdaten
Hersteller OMRON Corporation
Genaue Modellbezeichnung NB10W-TW01B
Produktfamilie NB-Serie
Produktbezeichnung Programmierbares Terminal
Produkttyp Industrielles HMI-Bedienpanel
Displaygröße 10,1 Zoll
Displaytechnologie Farb-TFT-LCD
Displayauflösung 800 x 480 Pixel
Anzahl der Displayfarben 65.536
Hintergrundbeleuchtungstechnologie LED
Lebensdauer der Hintergrundbeleuchtung 50.000 Stunden bei 25°C - typisch
Touchscreen-Technologie Analoge resistive Membran
Touchauflösung 1024 x 1024
Lebensdauer der Touchbedienung 1 Million Bedienungen - Herstellerspezifikation
Nennspannung 24V DC
Zulässiger Versorgungsbereich 20,4-27,6V DC
Maximale Leistungsaufnahme 14W
Interner Speicher 128MB inklusive Systembereich
Ethernet-Schnittstelle 10/100BASE-T
Serieller Port COM1 RS-232C
Serieller Port COM2 RS-232C / RS-422A / RS-485
USB-Host-Schnittstelle USB 2.0 Full-Speed-Äquivalent, Typ A
USB-Slave-Schnittstelle USB 2.0 Full-Speed-Äquivalent, Typ B
Engineering-Software NB-Designer
Frontschutz IP65 - nur Vorderseite
Umgebungstemperatur im Betrieb 0 bis +50°C
Umgebungsfeuchte im Betrieb 10-90% RH, nicht kondensierend
Abmessungen (B x H x T) 268,8 x 210,8 x 54,0 mm
Panel-Ausschnitt (B x H) 258 x 200 mm
Verpackungsversion VER. 1.1 - Tatsächlicher Karton
Chargennummer 10425M - Tatsächlicher Karton
Verpackungsmenge 1 Stück
Herkunftsland Hergestellt in China - Tatsächlicher Karton
Hersteller-Lebenszyklus Auslauf März 2025

Produktübersicht

Das Omron NB10W-TW01B ist ein programmierbares 10,1-Zoll-Industrie-HMI der NB-Serie, das für Maschinenüberwachung, Bedienereinheit und Wartung von Industrieanlagen entwickelt wurde. Das Panel verfügt über ein 10,1-Zoll-Farb-TFT-LCD mit 800 x 480 Pixel Auflösung, 65.536 Displayfarben und LED-Hintergrundbeleuchtung. Sein analoges resistives Touchscreen bietet eine Bedienereinheit für kompatible industrielle Steuerungssysteme. Das HMI wird mit einer 24V DC Stromversorgung betrieben, mit einem zulässigen Bereich von 20,4-27,6V DC und einer vom Hersteller angegebenen maximalen Leistungsaufnahme von 14W. Zu den Kommunikationsschnittstellen gehören 10/100BASE-T Ethernet, COM1 RS-232C, COM2 RS-232C/RS-422A/RS-485, USB Host und USB Slave. Das Gerät wurde mit OMRON NB-Designer entwickelt und bietet bei korrekter Installation IP65-Schutz an der Vorderseite. Der Hersteller gibt Außenabmessungen von 268,8 x 210,8 x 54,0 mm und einen Panel-Ausschnitt von 258 x 200 mm an. Echte Omron-Produkt- und Kartonfotos identifizieren das genaue Modell NB10W-TW01B, mit Verpackungsversion 1.1 und Chargennummer 10425M. Dieses nicht-V1-Modell wurde von OMRON eingestellt und darf nicht mit der Version NB10W-TW01B-V1 verwechselt werden, die eine andere Displayauflösung verwendet. Das HMI-Frontdisplay und der eingeschaltete Betriebsstatus wurden anhand der bereitgestellten Fotos nicht verifiziert.

Wichtige Produktmerkmale
  • OMRON NB-Serie HMI — Programmierbares industrielles Touchscreen-Terminal für Maschinenbetrieb und -überwachung.
  • 10,1-Zoll-Farb-TFT-Display — Breitformat-LCD mit 800 x 480 Pixel Auflösung.
  • 65.536 Displayfarben — LED-hinterleuchtetes Farbdisplay für industrielle grafische Schnittstellen.
  • Analoges resistives Touch — Vom Hersteller spezifizierte Touchscreen-Technologie für die Bedienereinheit.
  • 24V DC Stromversorgung — Zulässiger Eingangspannungsbereich von 20,4-27,6V DC.
  • Ethernet-Kommunikation — Integrierte 10/100BASE-T Schnittstelle.
  • Doppelte Serielle Ports — COM1 RS-232C und COM2 RS-232C/RS-422A/RS-485 für unterstützte Verbindungen.
  • NB-Designer Engineering — OMRON Softwareumgebung für kompatible NB-Serie HMI-Projekte.
Echte Produktverifizierung

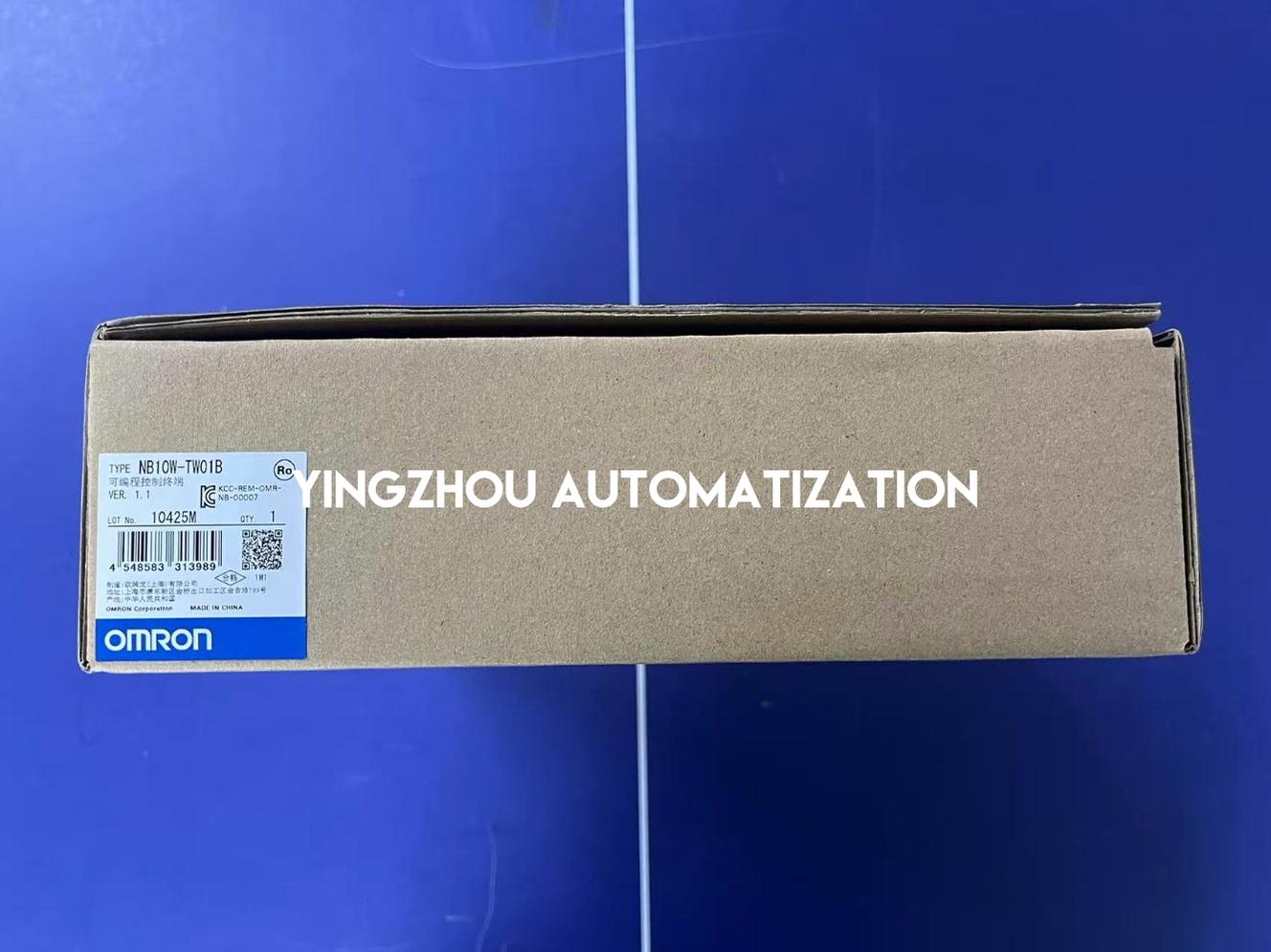

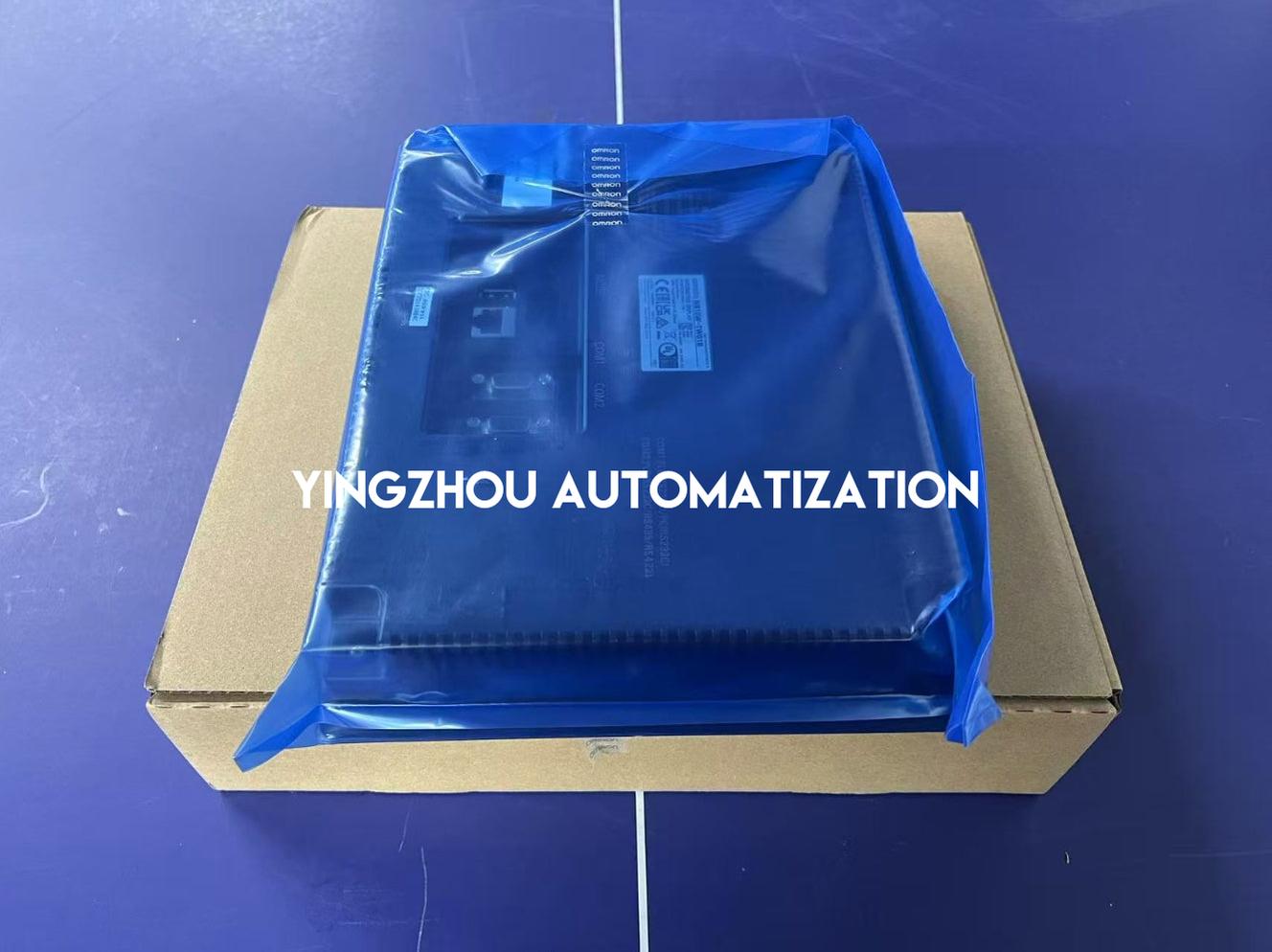

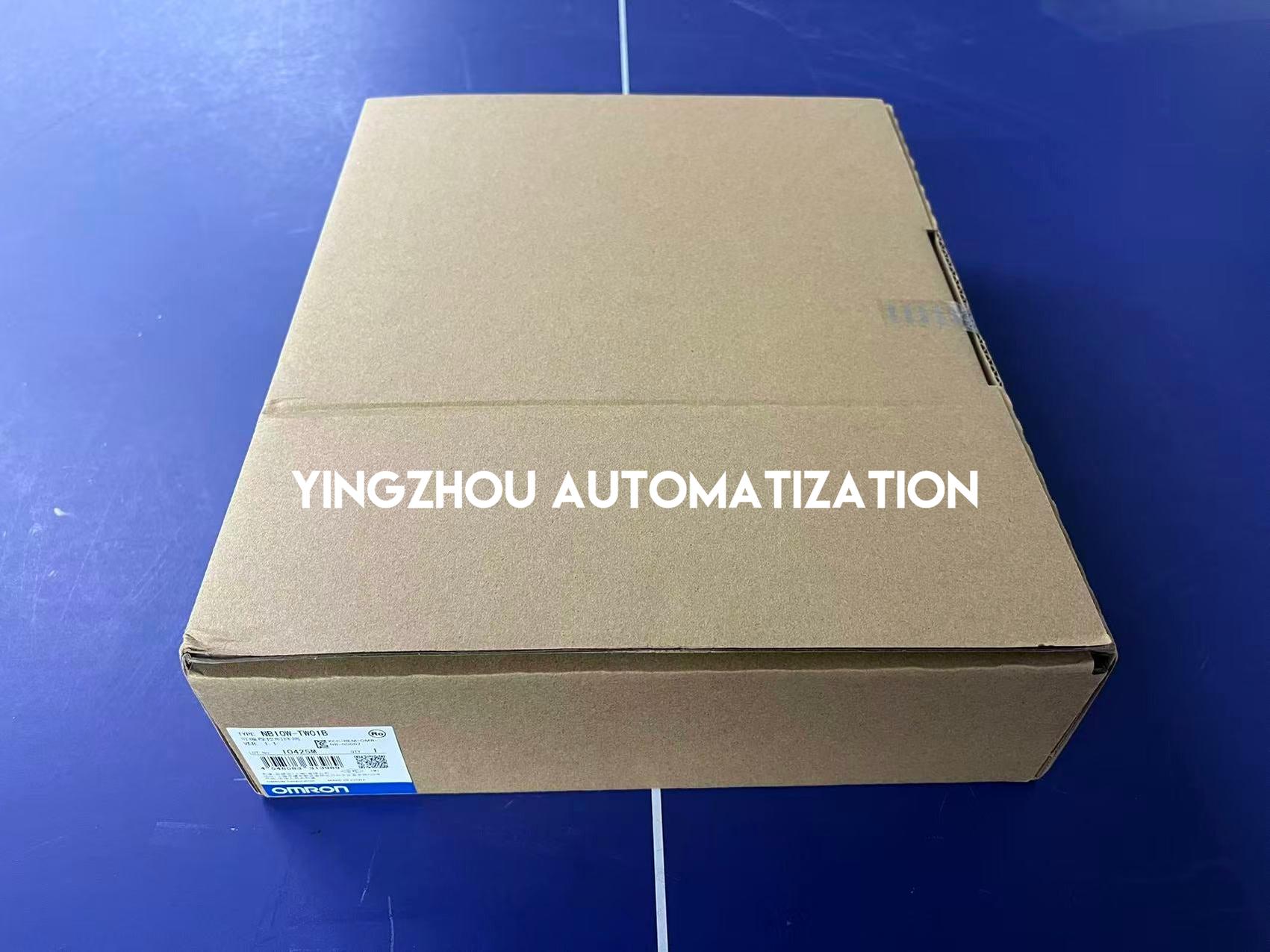

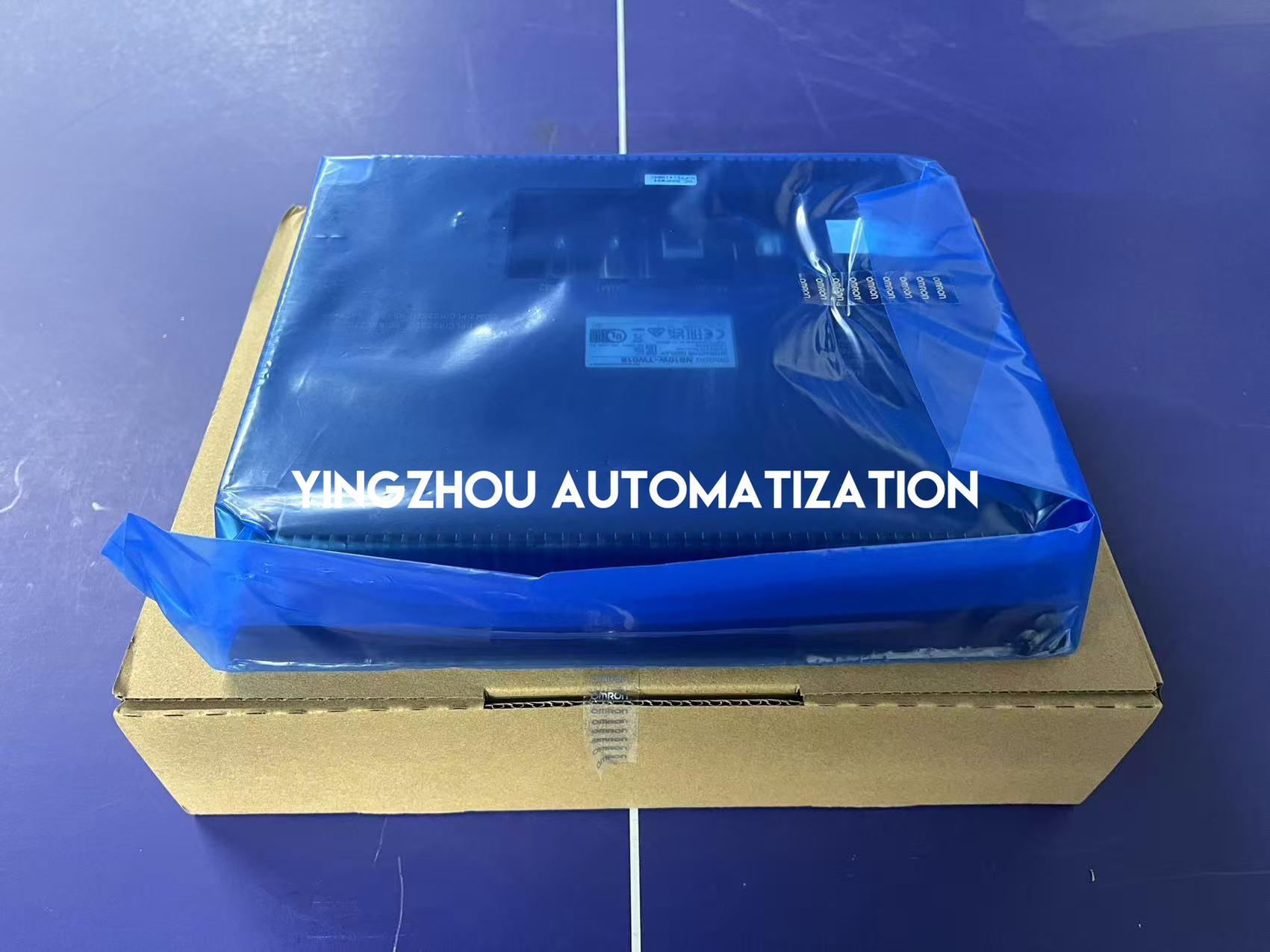

✓ Echte OMRON HMI-Rückseitenhardware- und Kartonfotos bereitgestellt

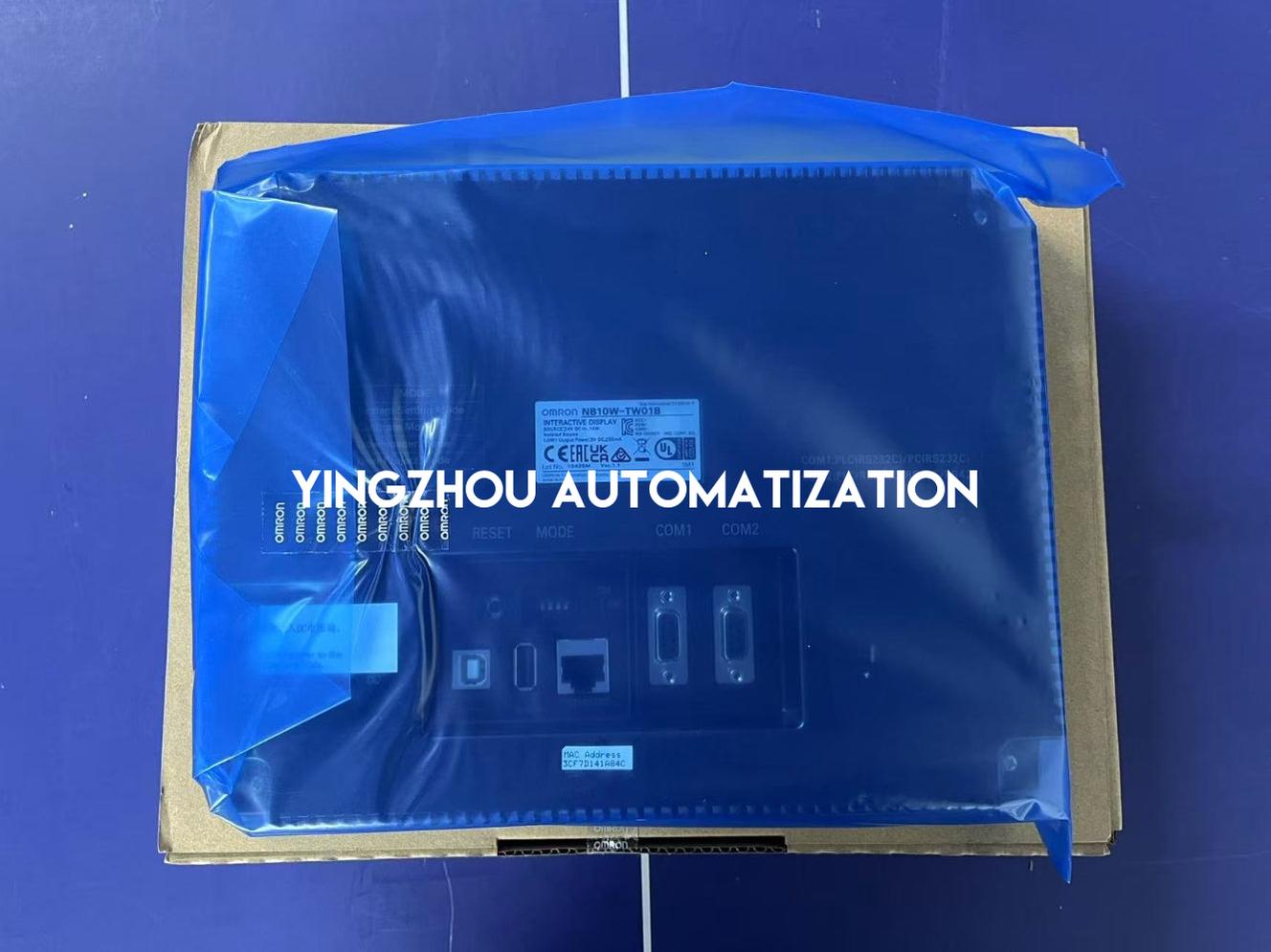

✓ HMI-Rückseitenetikett identifiziert NB10W-TW01B
✓ Karton-Katalognummer: NB10W-TW01B

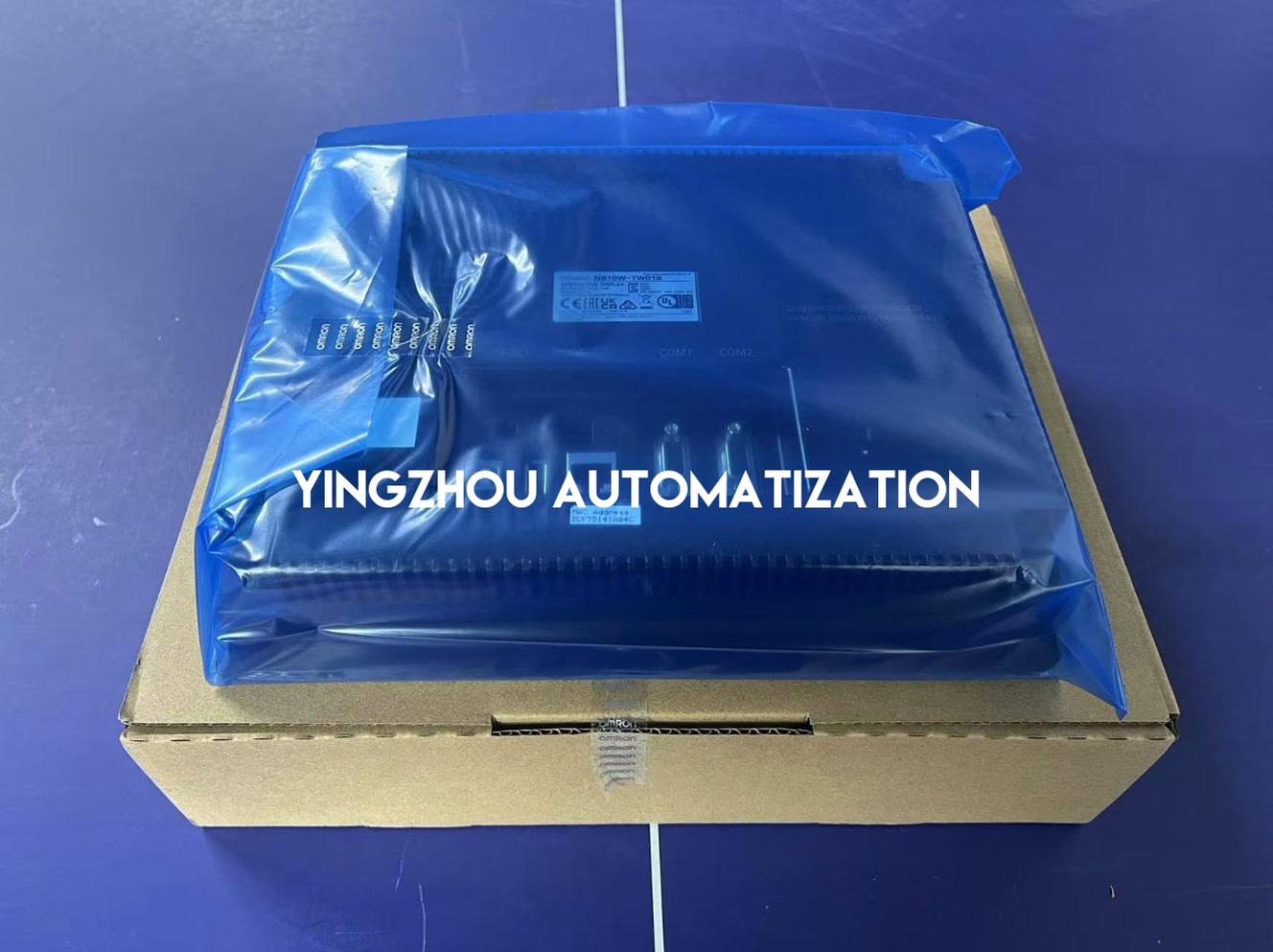

✓ Rückgehäuse zeigt COM1 und COM2 Ports
✓ Ethernet- und USB-Schnittstellenbereiche auf dem Rückgehäuse sichtbar
✓ Verpackungsversion: VER. 1.1
✓ Verpackungs-Chargennummer: 10425M
✓ Verpackungsmenge: 1 Stück
✓ Karton-Herkunft: Hergestellt in China
✓ Genaue Hardware- und Kartonmodellnummern stimmen überein

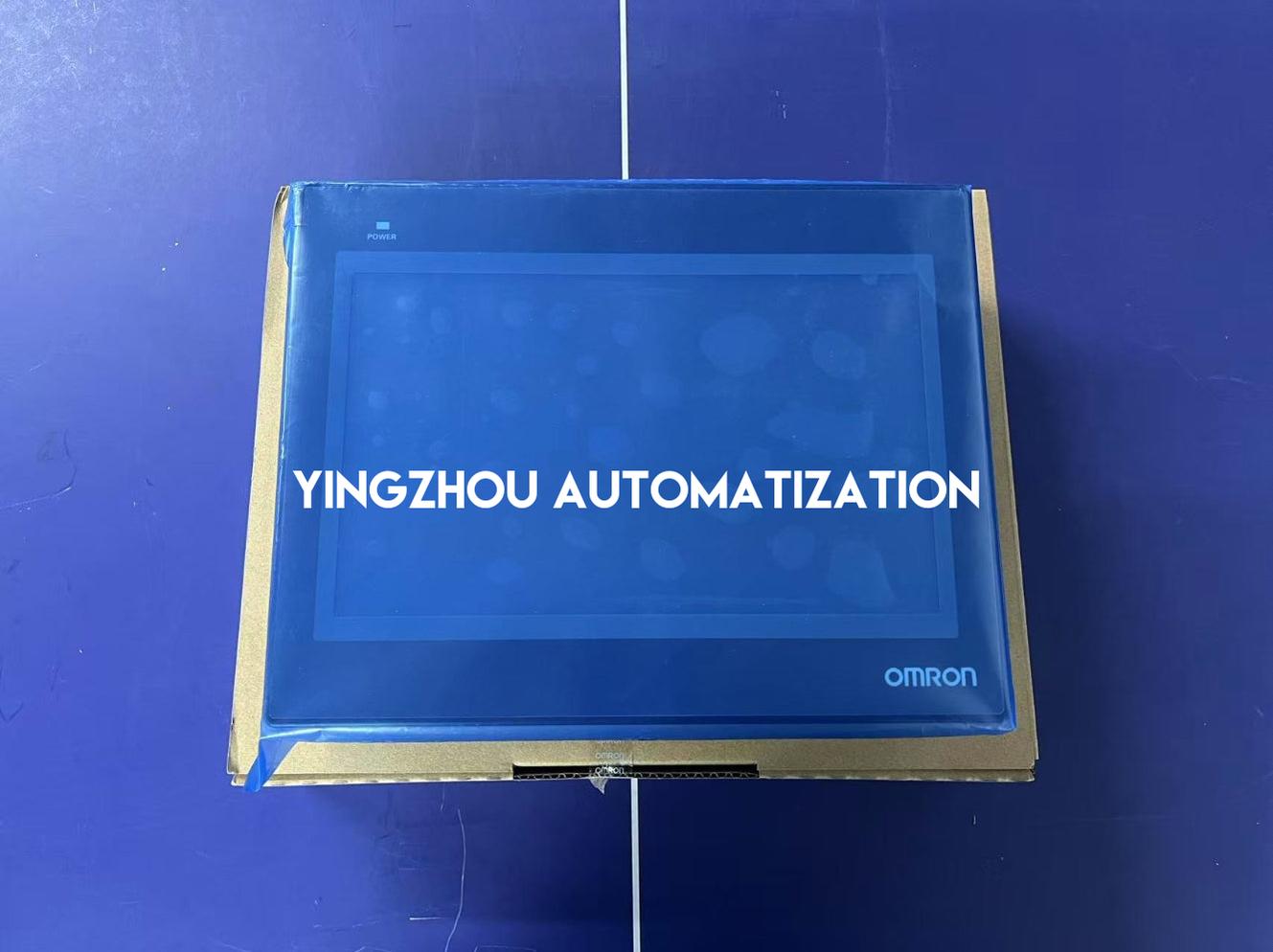

✓ Frontdisplay-Zustand und eingeschalteter Betrieb nicht unabhängig verifiziert
✓ Bestätigen Sie Bildschirm, Zubehör und Kompatibilität des originalen NB-Designer-Projekts vor der Bestellung
Auf Lager & Bestellbar

Omron NB10W-TW01B ist basierend auf den bereitgestellten Bestandsinformationen als auf Lager markiert. Echte HMI-Rückgehäuse- und Kartonfotos zeigen die übereinstimmende Modellnummer. Dieses 10,1-Zoll NB-Serie HMI wird für die Wartung von Industrieanlagen, die Unterstützung bestehender Maschinen und die Beschaffung von exakten Modellersatz angeboten. Das originale nicht-V1 NB-Serie wurde von OMRON im März 2025 eingestellt; die aktuelle Verfügbarkeit bezieht sich auf den vom Verkäufer bestätigten Bestand und nicht auf die laufende Herstellerproduktion. Bitte bestätigen Sie die erforderliche Menge, 800 x 480 Displayauflösung, 24V DC Versorgung, Ethernet und serielle Kommunikationsanforderungen, kompatibles NB-Designer Engineering-Projekt und Montagedimensionen vor der Bestellung. Gehen Sie nicht von direkter Austauschbarkeit mit dem Modell NB10W-TW01B-V1 aus. Das Front-Touchscreen, der Funktionsstatus und das enthaltene Zubehör sollten vor dem Versand geprüft werden.

AUF LAGER

Omron NB10W-TW01B

Kontaktieren Sie uns für genaue Modellbestätigung, Ersatzbeschaffung und mehrere Einheiten. Bitte bestätigen Sie Ihr bestehendes NB10W-Modell, 800 x 480 Displayauflösung, 24V DC Stromversorgung, PLC-Kommunikation und NB-Designer-Projektanforderungen vor der Bestellung.

Großhandelspreise anfragen
