Omron H3DK-M2 Mehrbereichs-Zeitrelais
24–240 VAC/DC | DPDT-Relaisausgang | 9 Anschlüsse | 0,1 s–1200 h | DIN-Schiene
| Spezifikation |
Geprüfte Produktdaten |
| Hersteller |
OMRON Corporation |
| Modell |
H3DK-M2 |
| Produktfamilie |
H3DK-M / H3DK-S |
| Produkttyp |
Mehrbereichs-, Mehrbetriebs-Zeitrelais |
| Versorgungsspannung |
24–240 VAC/DC |
| Versorgungsfrequenz |
50/60 Hz |
| Zulässige Spannungsschwankung |
85 %–110 % der Nennspannung |
| Zeitbereich |
0,1 s–1.200 h in wählbaren Bereichen |
| Zeiteinstellbereiche |
0,1 s, 1 s, 10 s, 1 min, 10 min, 1 h, 10 h, 100 h |
| Betriebsarten |
A, B, B2, C, D, E, G, J |
| Eingangstyp |
Spannungseingang |
| Steuerausgang |
Relaiskontaktausgang, DPDT |
| Ausgangskonfiguration |
Zeitschalt-DPDT oder Zeitschalt-SPDT + Sofort-SPDT, schaltbar |
| Anschlusskonfiguration |
9 Anschlüsse |
| Nennkontaktschaltdurchlass |
5 A bei 250 VAC, ohmsche Last; 5 A bei 30 VDC, ohmsche Last |
| Maximale Leistungsaufnahme |
6,6 VA bei 240 VAC |
| Betriebstemperatur |
−20 °C bis +55 °C, ohne Vereisung |
| Lagertemperatur |
−40 °C bis +70 °C, ohne Vereisung |
| Betriebsfeuchte |
25 %–85 % RH |
| Schutzart |
IP30; Anschlussblock IP20 |
| Montage |
DIN-Schienenmontage |
| Produktbreite |
22,5 mm |
| Minimale Zeit bis zur Wiederaufnahme nach Stromausfall |
0,1 s |
Produktübersicht
Das Omron H3DK-M2 ist ein Mehrbereichs-, Mehrbetriebs-Zeitrelais, das für industrielle Schaltschränke entwickelt wurde. Es unterstützt eine Versorgungsspannung von 24–240 VAC/DC und bietet wählbare Zeitbereiche von 0,1 Sekunden bis 1.200 Stunden. Das H3DK-M2 unterstützt acht Betriebsarten und bietet einen DPDT-Relaiskontaktausgang mit schaltbar wählbarer Ausgangskonfiguration. Sein 22,5 mm breites, auf DIN-Schiene montierbares Design erleichtert die Integration der Zeitschaltfunktion in Schaltschrankinstallationen. Überprüfen Sie vor der Installation die erforderliche Betriebsart, den Zeitbereich, die Versorgungsspannung und die Anschlussverdrahtung anhand der offiziellen Omron-Dokumentation.
Wichtigste Produkteigenschaften
-
Mehrbereichs-Zeitrelais — Wählbare Zeitbereiche von 0,1 Sekunden bis 1.200 Stunden.
-
Acht Betriebsarten — A-, B-, B2-, C-, D-, E-, G- und J-Zeitschaltfunktionen.
-
Breitband-Versorgung — 24–240 VAC/DC, 50/60 Hz.
-
DPDT-Relaiskontaktausgang — Schaltbar wählbare Zeitschalt-Ausgangskonfiguration.
-
9-Anschluss-Design — Vom Hersteller spezifizierte Anschlusskonfiguration.
-
Kompakte DIN-Schienenmontage — 22,5 mm breites Zeitrelais für die Installation in Schaltschränken.
-
Echtes Produkt geprüft — Sowohl das Typenschild auf der Rückseite des Geräts als auch die Verpackung weisen das Modell H3DK-M2 aus.
Echtes Produkt geprüft
✓ Echte Produktfotos beigefügt
✓ Produkt-Typenschilde auf Vorder- und Rückseite abgebildet
✓ Das Gerätetypenschild weist H3DK-M2 aus

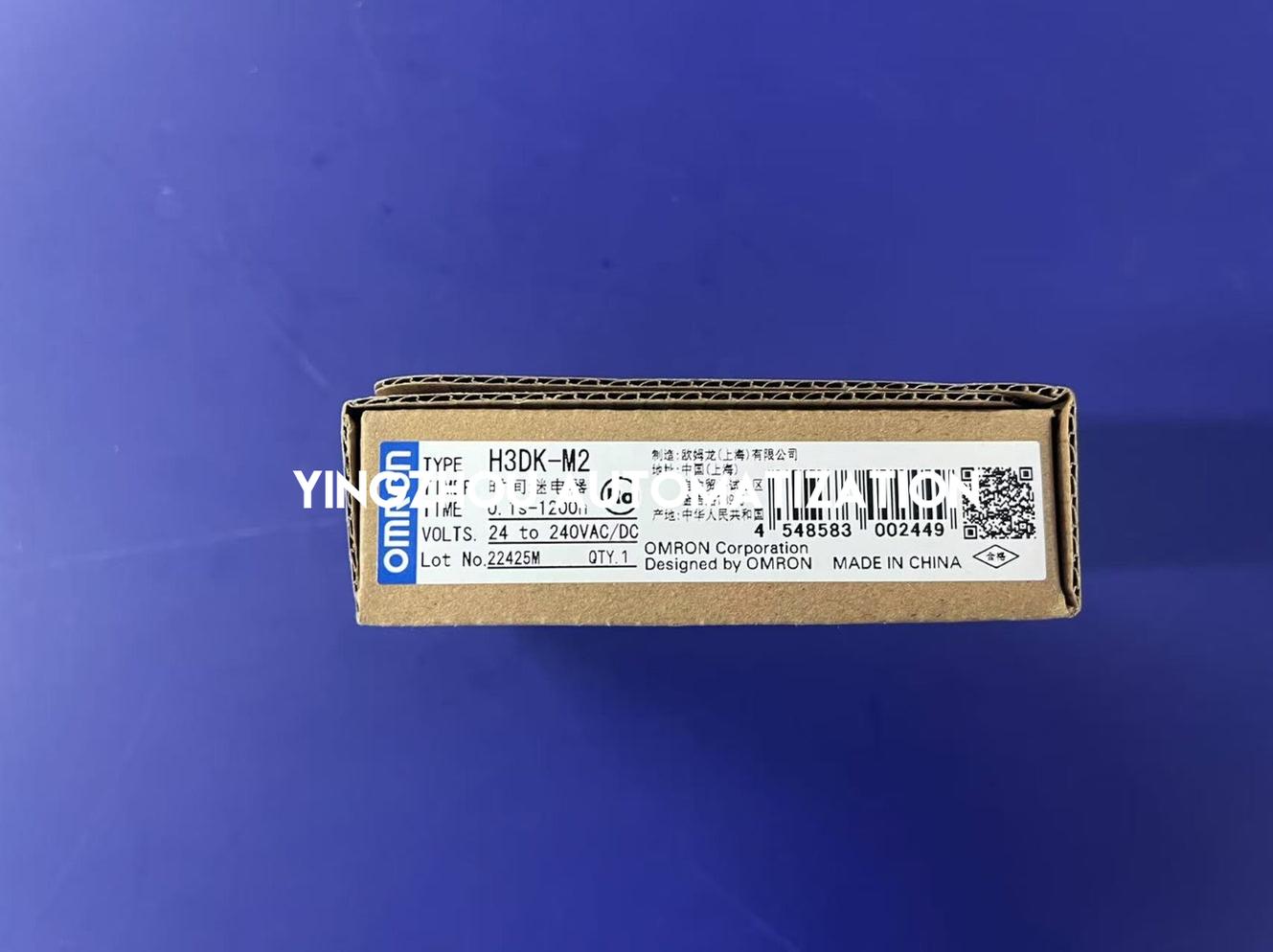

✓ Das Verpackungsetikett weist H3DK-M2 aus
✓ Beide Etiketten entsprechen dem angeforderten Modell
✓ Die Angaben zur Spannung und zum Zeitbereich auf der Verpackung entsprechen den offiziellen Produktspezifikationen der Produktfamilie
✓ Überprüfen Sie vor der Installation die erforderliche Zeitschaltart und Anschlussverdrahtung
Auf Lager & bestellbar
Das Omron H3DK-M2 ist basierend auf den bereitgestellten Bestandsinformationen als auf Lager gekennzeichnet. Sowohl das tatsächliche Gerät als auch die Verpackung weisen das angeforderte Modell aus. Überprüfen Sie vor der Installation, ob die 24–240 VAC/DC-Versorgung, die ausgewählte Zeitschaltfunktion, die Ausgangskontaktdaten und die Anschlussverdrahtung Ihren Anforderungen an den Schaltschrank entsprechen.
AUF LAGER
Omron H3DK-M2
Kontaktieren Sie YINGZHOU für Großbestellungen und die Beschaffung von Produkten der industriellen Automatisierung. Überprüfen Sie vor der Bestellung die erforderliche Zeitschaltart, Versorgungsspannung und Ausgangskonfiguration.
Großbestellpreise anfragen
