Omron CP1H-X40DT-D SYSMAC SPS-CPU 40 E/A NPN 24 V DC

Name: Omron CP1H-X40DT-D SYSMAC SPS-CPU 40 E/A NPN 24 V DC
Brand: OMRON
SKU: CP1H-X40DT-D
Price: 289.99 USD
Availability: InStock

Omron CP1H-X40DT-D SYSMAC SPS-CPU 40 E/A NPN 24 V DC

$289.99 USD

Sale Ausverkauft

Modellnummer CP1H-X40DT-D

Produktvarianten

Anzahl

YingZhou Industrial Automation | Produktinformation

Omron CP1H-X40DT-D SYSMAC SPS-CPU-Steuerung

40 integrierte E/A-Punkte | 24 DI | 16 NPN-DO | 24V DC | 20K Schritte

✓ AUF LAGER & BESTELLBAR | Echte Produktfotos | Genaue Modellprüfung anhand des Typenschilds

Spezifikation	Verifizierte Produktdaten
Hersteller	OMRON Corporation
Genaue Modellbezeichnung	CP1H-X40DT-D
Produktfamilie	SYSMAC CP1H
CPU-Klassifizierung	CP1H-X Basis-CPU-Einheit
Produkttyp	Speicherprogrammierbare Logiksteuerung
Nennspannung der Stromversorgung	24V DC
Integrierte E/A-Punkte	40
Digitale Eingangskanäle	24
Nennspannung der digitalen Eingänge	24V DC
Eingangskonfiguration	PNP / NPN
Digitale Ausgangskanäle	16
Ausgangstechnologie	NPN-Transistor
Ausgangsschaltungskonfiguration	Sinkend
Ausgangslaststrom	0,3A pro Punkt
Maximaler Strom pro Common	0,9A - Laut Typenschild
Nennausgangsspannung	Bis zu 30V DC
Programmspeicher	20K Schritte
Datenspeicherkapazität	32K Wörter
Logikausführungszeit	0,10 Mikrosekunden
Hochgeschwindigkeitszählachsen	4
Maximale Hochgeschwindigkeitszählerausgabe	100kHz
Impulsausgangsachsen	Bis zu 4
Maximale Impulsausgabe	100kHz
Integrierte analoge Eingangskanäle	0
Integrierte analoge Ausgangskanäle	0
Integrierter USB-Anschluss	1
Optionale Kommunikationssteckplätze	2
Integrierte Ethernet-Schnittstelle	Nein - Optionale Hardware erforderlich
Integrierte RS-232C / RS-485	Nein - Optionale Hardware erforderlich
Maximale Erweiterung der E/A-Einheiten	7
Maximale Gesamtkapazität der E/A-Punkte	320 Punkte
Echtzeituhr	Unterstützt
Batterie-Backup	Unterstützt
Front-Statusanzeige	2-stellige 7-Segment-Anzeige
Programmiersoftware	CX-Programmer
Betriebstemperatur	0 bis +55 Grad Celsius
Abmessungen (B x H x T)	150 x 90 x 85 mm
Vom Hersteller angegebenes Gewicht	600 g
Geräteversion - Tatsächliches Produkt	Ver. 1.3
Chargennummer - Tatsächliches Produkt	14125S
Herkunftsland	Hergestellt in China

Produktübersicht

Die Omron CP1H-X40DT-D ist eine speicherprogrammierbare SYSMAC CP1H SPS-CPU-Einheit, die für die Steuerung industrieller Maschinen und Automatisierungsanwendungen entwickelt wurde. Sie bietet 40 integrierte digitale E/A-Punkte, bestehend aus 24 digitalen Eingängen und 16 NPN-sinkenden Transistorausgängen. Die Steuerung wird über eine 24V DC-Stromversorgung betrieben und verfügt über eine Programmspeichergröße von 20K Schritten sowie 32K Wörter des Datenspeichers. Jeder integrierte Transistorausgang hat einen Nennstrom von 0,3A pro Punkt, wobei das tatsächliche Typenschild 0,9A pro Common angibt. Für Hochgeschwindigkeitssteuerungsanwendungen unterstützt die CP1H-X-Serie vier Hochgeschwindigkeitszählachsen bis zu 100kHz und vier Impulsausgangsachsen bis zu 100kHz, vorbehaltlich der geltenden Verdrahtungs- und Konfigurationsanforderungen. Die SPS verfügt über eine integrierte USB-Programmierschnittstelle und unterstützt optionale Kommunikationshardware und erweiterbare E/A-Einheiten. Im Gegensatz zur CP1H-XA-Serie enthält dieses Basismodell CP1H-X keine integrierten analogen Eingang- oder Ausgangskanäle. Echte Omron-Produktfotos von Front und Rückseite bestätigen die genaue Modellbezeichnung CP1H-X40DT-D, die Geräteversion 1.3, die Chargennummer 14125S und den Herkunftsort Hergestellt in China. Der Betrieb unter Spannung und der Status des Programmspeichers wurden anhand der bereitgestellten Fotos nicht unabhängig geprüft.

Wichtige Produkteigenschaften

OMRON SYSMAC CP1H CPU — Basis-SPS-CPU-Einheit für die Steuerung industrieller Maschinen und Automatisierung.
40 integrierte E/A-Punkte — Integrierte 24 digitale Eingänge und 16 Transistorausgänge.
NPN-sinkende Ausgänge — Sechzehn Transistorausgänge mit 0,3A pro Punkt.
24V DC-Stromversorgung — DC-betriebene speicherprogrammierbare Steuerungskonfiguration.
20K-Schritte-Programmspeicher — SPS-Programmspeicher mit 32K Wörtern des Datenspeichers.
100kHz Hochgeschwindigkeitszähler — Unterstützt vier Hochgeschwindigkeitszählachsen unter angegebenen Betriebsbedingungen.
100kHz Impulsausgänge — Bis zu vier Impulsausgangsachsen für kompatible Positionierungsanwendungen.
Erweiterbares SPS-Design — Unterstützt erweiterbare E/A und separat ausgewählte Kommunikationsoptionseinheiten.

Tatsächliche Produktprüfung

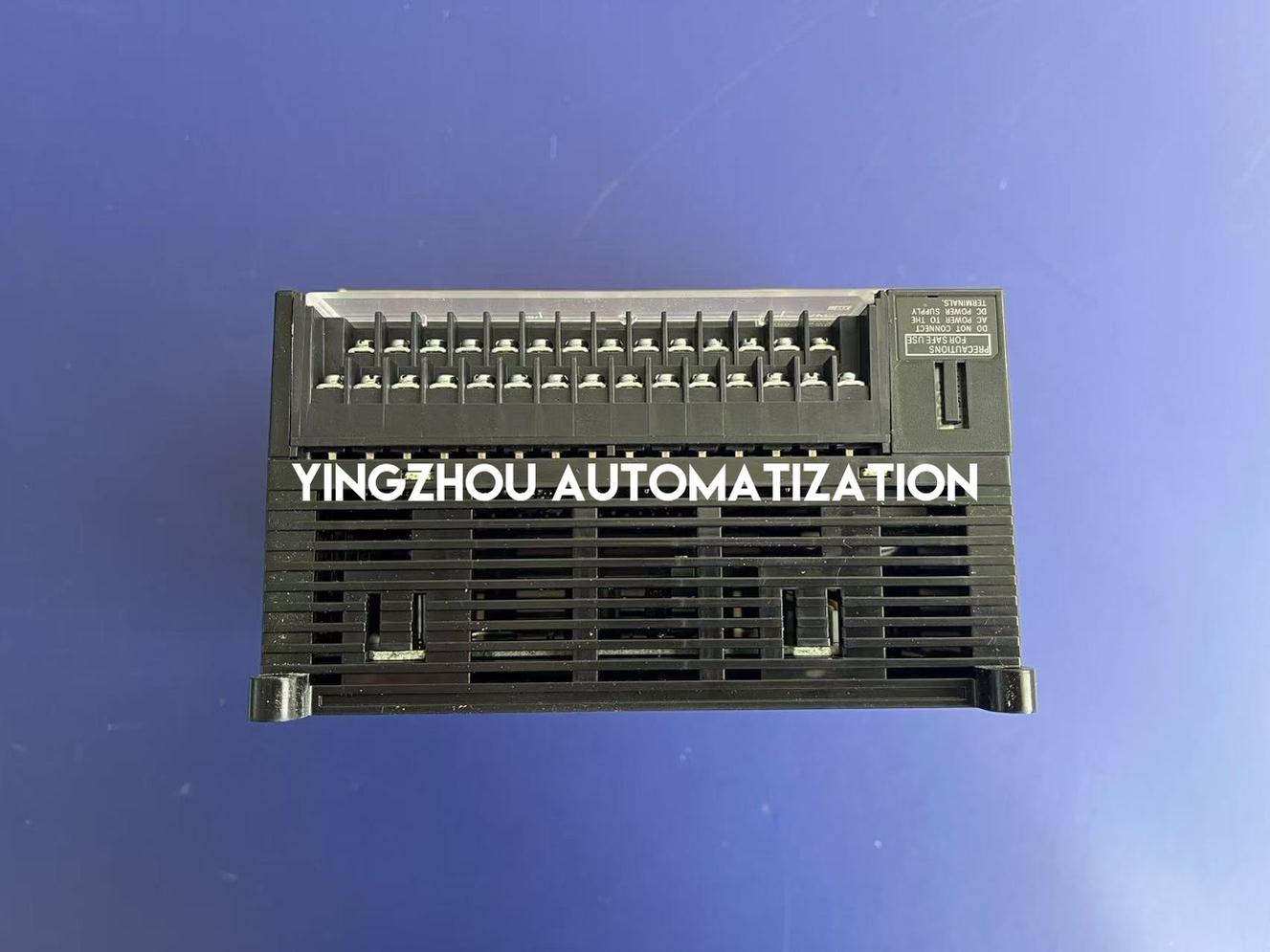

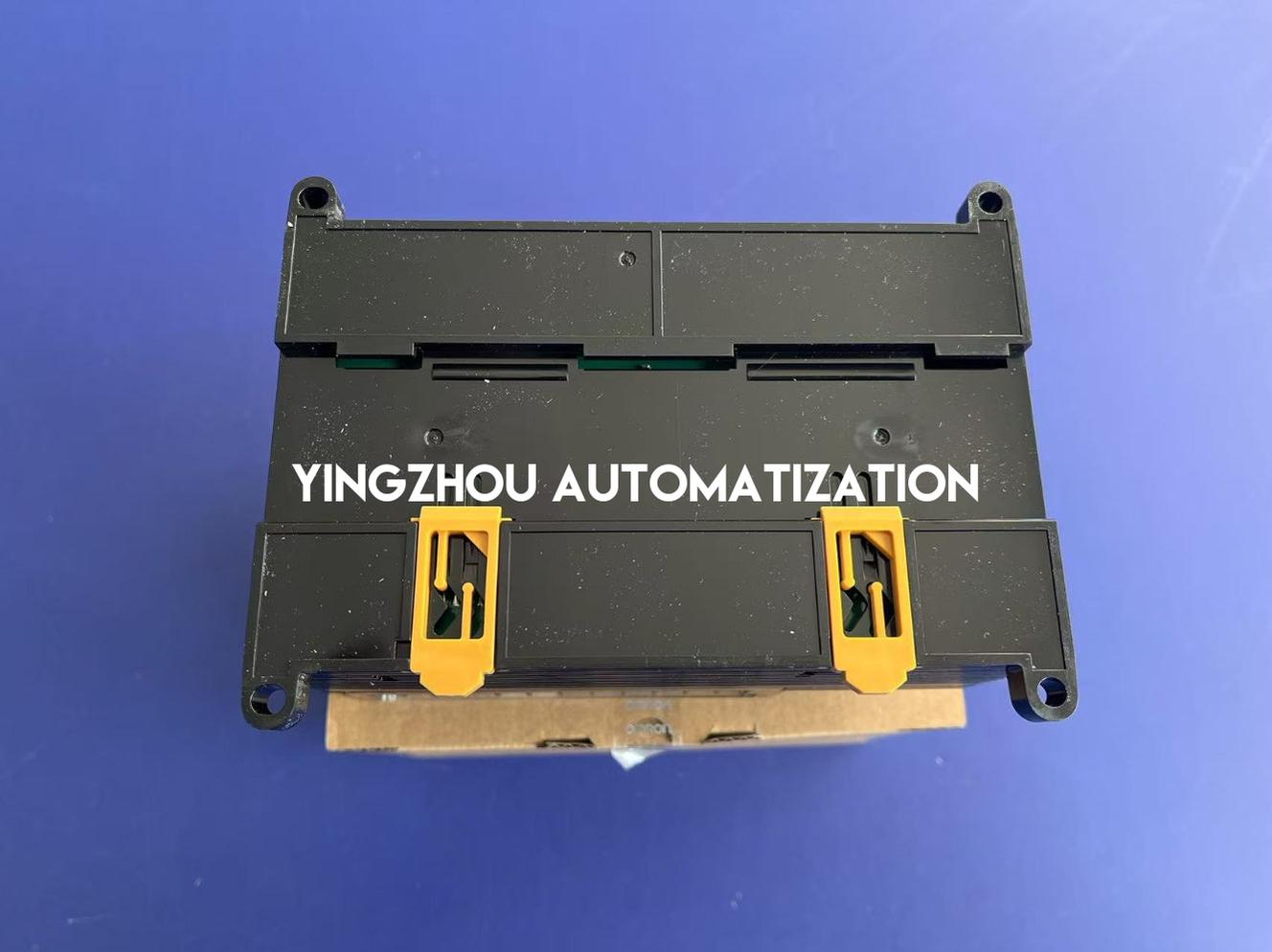

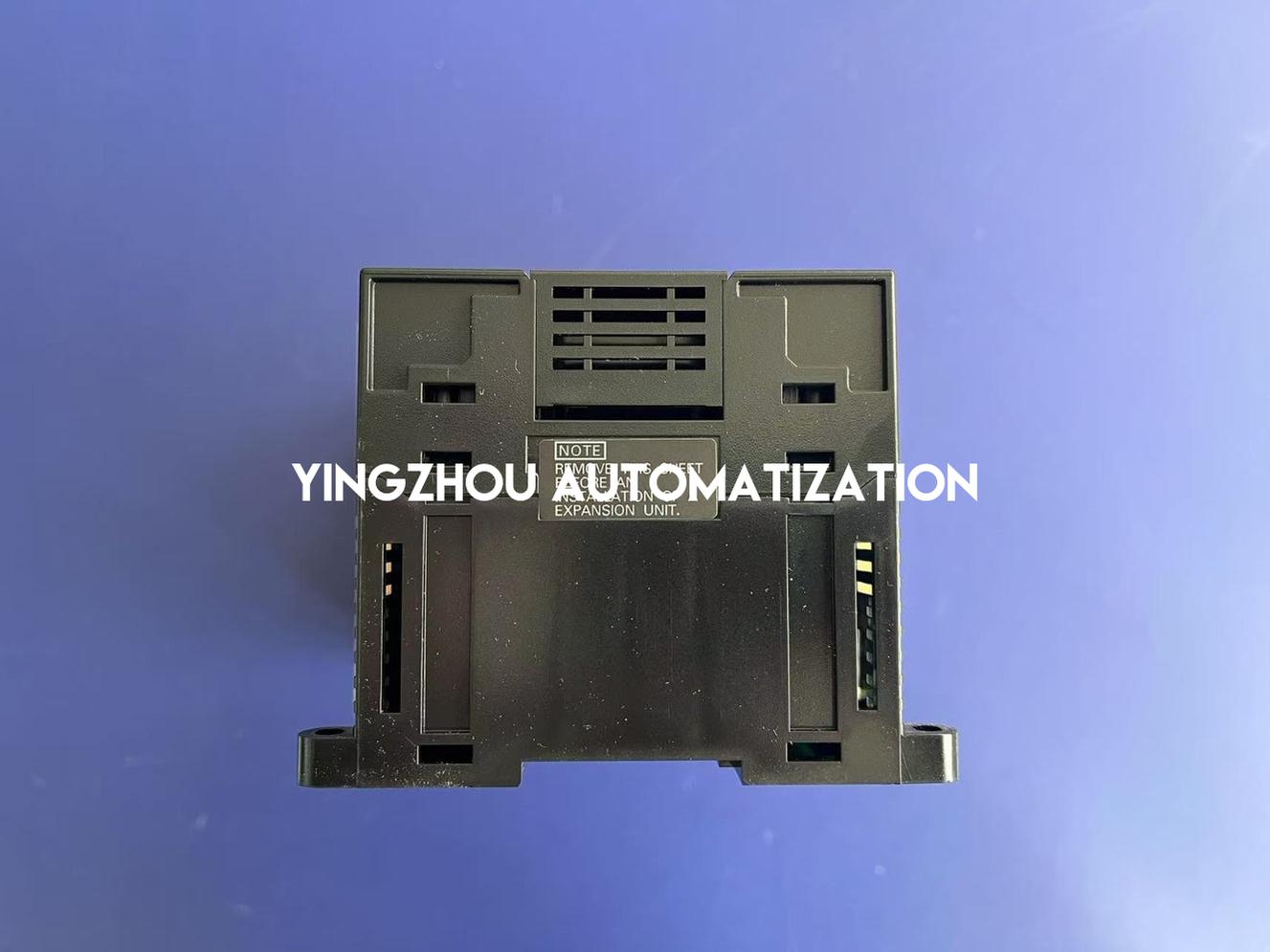

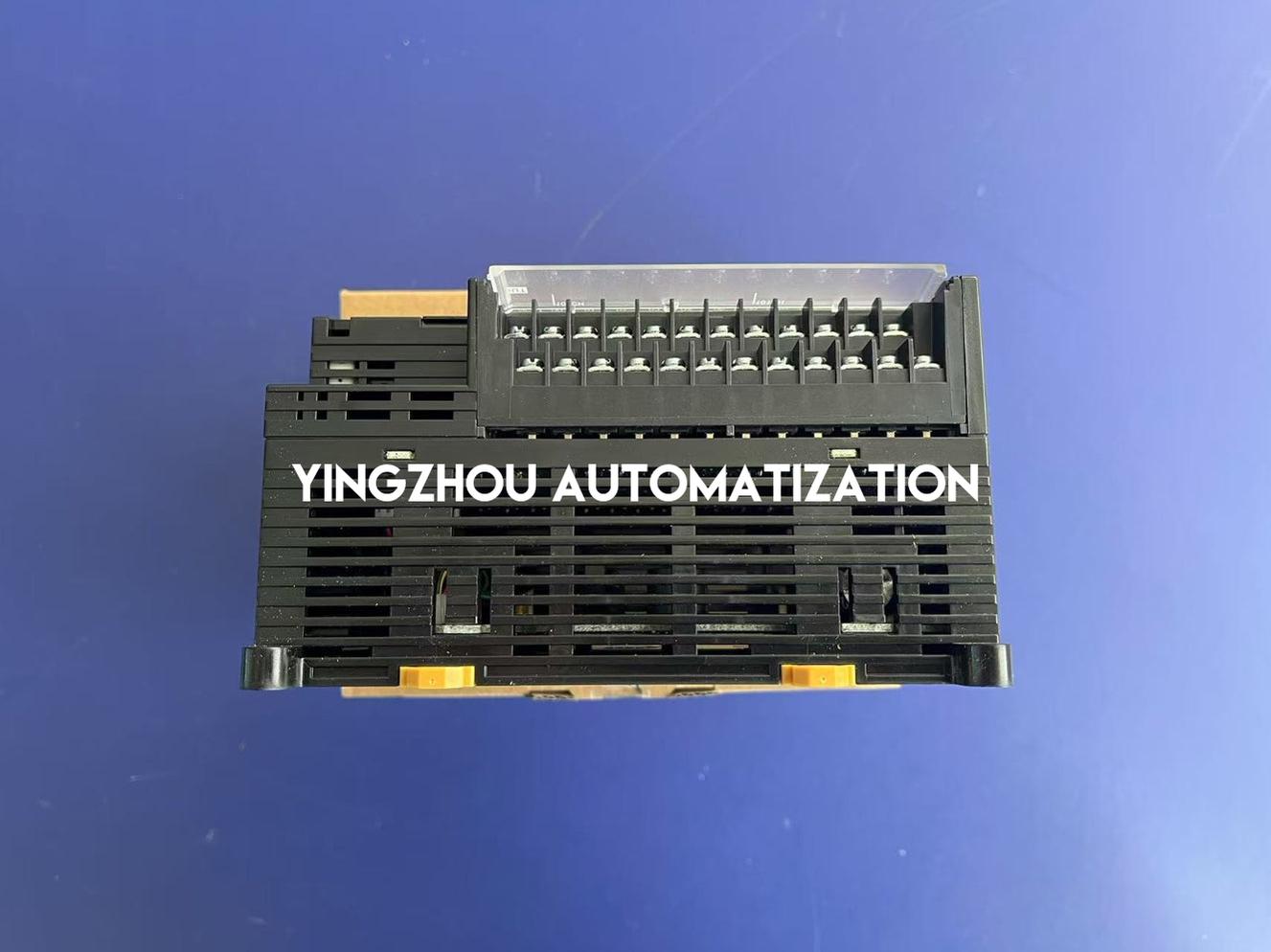

✓ Tatsächliche OMRON SPS-CPU-Fotos von Front und Rückseite bereitgestellt

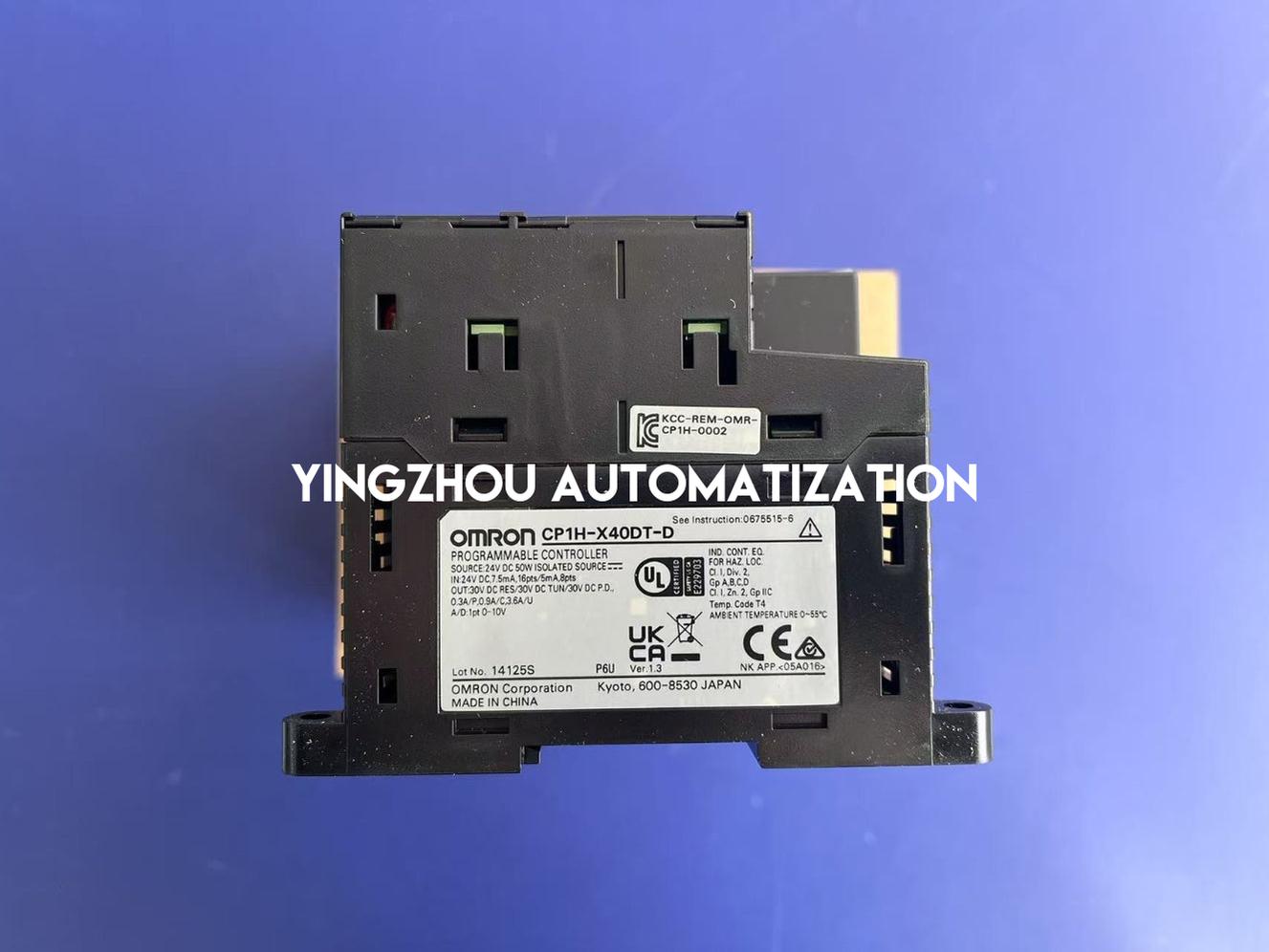

✓ Rückseitiges Typenschild bestätigt Modell: CP1H-X40DT-D

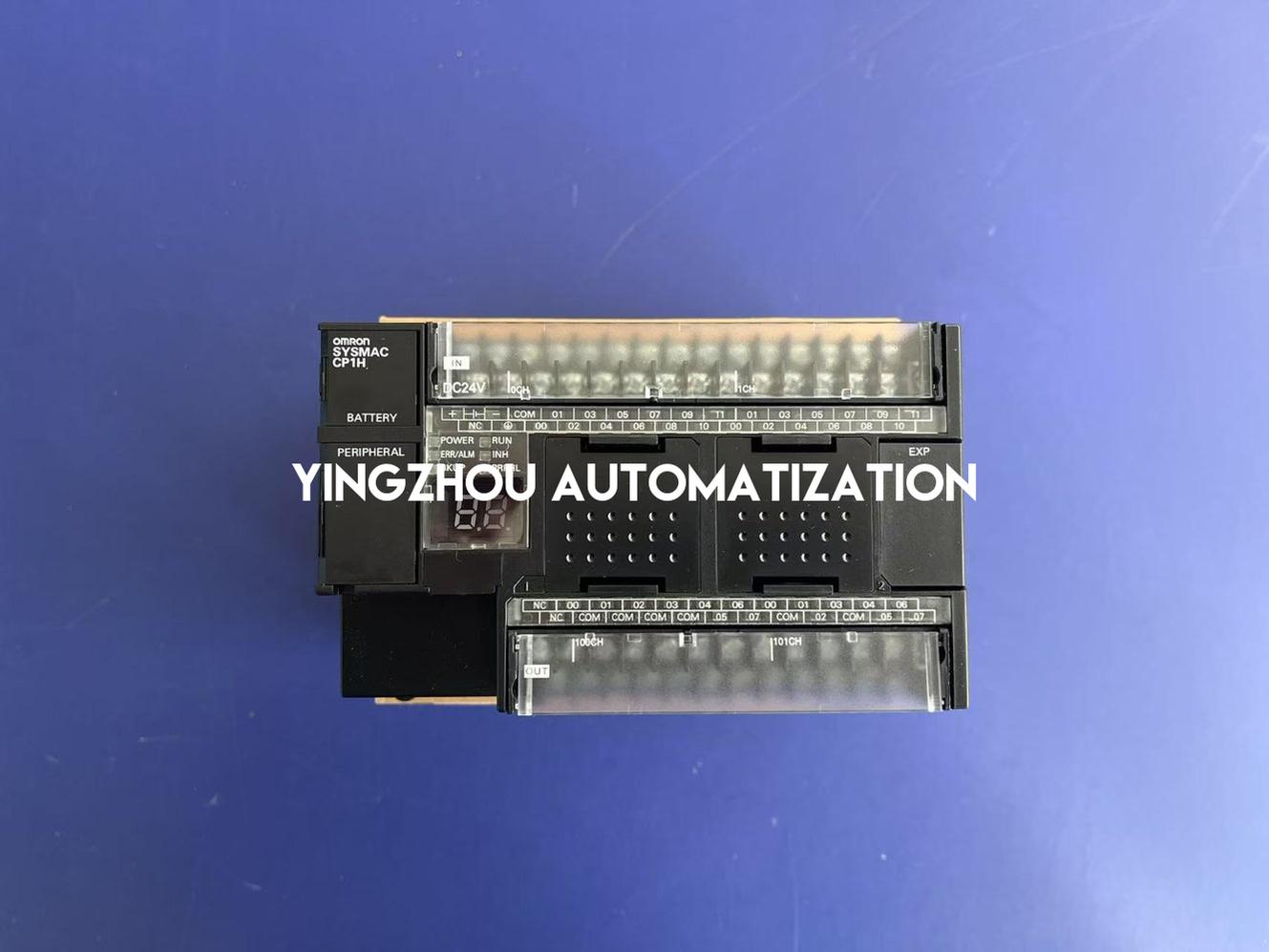

✓ Frontseitige Produktfamilienkennzeichnung: OMRON SYSMAC CP1H

✓ Typenschild identifiziert als Speicherprogrammierbare Steuerung

✓ Nennspannung: 24V DC

✓ Digitale Eingänge: 24 x 24V DC

✓ Transistorausgänge: 16 NPN-sinkende Ausgänge

✓ Ausgänge: 0,3A pro Punkt / 0,9A pro Common

✓ Geräteversion: Ver. 1.3

✓ Chargennummer: 14125S

✓ Herkunftsland: Hergestellt in China

✓ Genaue CPU-Modellbezeichnung anhand des physischen Typenschilds verifiziert

✓ Betrieb unter Spannung, Firmware-Zustand und gespeichertes SPS-Programm wurden nicht unabhängig geprüft

✓ Bestätigen Sie vor der Bestellung die Ausgangsverdrahtung, das vorhandene Programm und die Kommunikationsoptionen

Auf Lager & bestellbar

Omron CP1H-X40DT-D ist basierend auf den bereitgestellten Bestandsinformationen als auf Lager gekennzeichnet. Die tatsächlichen Front- und Rückseitenfotos zeigen das passende CPU-Modell und die elektrische Kennzeichnung. Diese SYSMAC CP1H-Steuerung wird für die industrielle SPS-Wartung, Maschinenautomatisierung und Beschaffung von exakten Modellersatz angeboten. Bitte bestätigen Sie vor der Bestellung die erforderliche Menge, 24V DC-Stromversorgung, 24 digitale Eingänge, 16 NPN-sinkende Transistorausgänge und 0,3A pro-Ausgangsnennwert. Die CP1H-X40DT-D darf nicht mit der CP1H-X40DT1-D Sourcing-Ausgangsversion, Relaisausgangskonfigurationen oder CP1H-XA-Modellen mit integrierten analogen E/A verwechselt werden. Kommunikationsoptionseinheiten, Installationszubehör und vorhandene Steuerungsprogramme sollten separat geprüft werden. Der endgültige Hardwarezustand und die Anforderungen an Betriebstests sollten vor dem Versand bestätigt werden.

AUF LAGER

Omron CP1H-X40DT-D

Kontaktieren Sie uns für die genaue Modellprüfung, mehrere Einheiten und industrielle SPS-Beschaffung. Bitte bestätigen Sie vor der Bestellung Ihr Steuerungmodell, die 24V DC-Stromversorgung, die NPN-Ausgangskonfiguration, die E/A-Anforderungen und die Kompatibilität des vorhandenen Programms.
