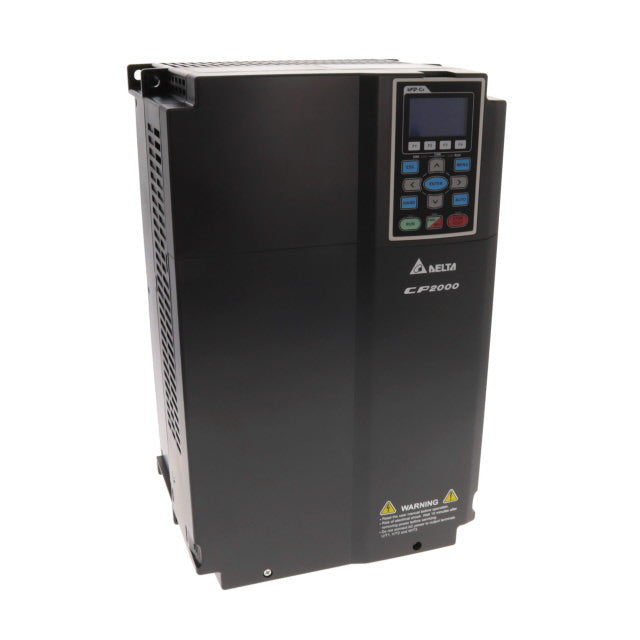

Delta VFD185CP23A-21 CP2000 Serie Frequenzumrichter
18,5 kW / 25 PS | 200-240 V 3-phasig | 75 A leichte Last / 65 A normale Last | Vektorsteuerung für Lüfter & Pumpen
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Exaktes Modell |
VFD185CP23A-21 |
| Serie |
CP2000 Serie |
| Produkttyp |
Frequenzumrichter mit Vektorsteuerung für Lüfter/Pumpen |
| Geeignete Motorleistung (LD) |
18,5 kW / 25 PS |
| Geeignete Motorleistung (ND) |
15 kW / 20 PS |
| Spannungsklasse |
230-V-Klasse |
| Nenneingangsspannung |
3-phasig AC 200-240 V |
| Eingangsspannungstoleranz |
-15 % bis +10 % |
| Betriebseingangsspannungsbereich |
170-264 VAC |
| Nenneingangsfrequenz |
50/60 Hz |
| Zulässige Eingangsfrequenz |
47-63 Hz |
| Nenneingangsstrom (LD) |
83 A |
| Nenneingangsstrom (ND) |
72 A |
| Nennausgangsleistung (LD) |
30 kVA |
| Nennausgangsleistung (ND) |
26 kVA |
| Nennausgangsstrom (LD) |
75 A |
| Nennausgangsstrom (ND) |
65 A |
| Maximale Ausgangsfrequenz |
599 Hz |
| Digitale Frequenzauflösung |
0,01 Hz |
| Trägerfrequenz |
2-10 kHz (Standard 6 kHz) |
| Steuerungssystem |
PWM |
| Steuerungsmethoden |
U/f, sensorlose Vektorsteuerung und PM-Motorsteuerung |
| Überlastbarkeit (leichte Last) |
120 % des Nennstroms für 60 s |
| Überlastbarkeit (normale Last) |
120 % für 60 s / 160 % für 3 s |
| Standardkommunikation |
RS-485 Modbus / BACnet MS/TP |
| Zusätzliche Kommunikation |
Optionale protokollspezifische Kommunikationskarten |
| Integrierte SPS-Funktion |
10K Schritte |
| Echtzeituhr |
Unterstützt |
| PID-Regelung |
Unterstützt |
| Mehrpumpensteuerung |
Serienfunktion; optionale Relaiserweiterung ggf. erforderlich |
| Brems-Chopper |
Integriert (Baugröße C) |
| Drosselspule |
Optional |
| EMV-Filter |
Optional (nicht standardmäßig integriert) |
| Kühlmethode |
Fremdbelüftung |
| Baugröße |
C |
| Gehäuseschutzart |
IP20 / UL Typ 1 mit Abdeckung; IP20 / UL offener Typ ohne Abdeckung |
| Gesamtabmessungen (B x H x T) |
250 x 400 x 210 mm |
| Montagehinweis (B1 x H1) |
231 x 381 mm |
| Ungefähres Nettogewicht |
9,8 ± 1,5 kg |
| Betriebstemperatur (abgedeckt) |
-10 °C bis +40 °C |
| Betriebstemperatur (offener Typ ND) |
-10 °C bis +50 °C |
| Lagertemperatur |
-25 °C bis +70 °C |
| Zulässige Luftfeuchtigkeit |
Max. 95 % relative Luftfeuchtigkeit, nicht kondensierend |
| Installationsumgebung |
Innenbereich, Verschmutzungsgrad 2 |
| Normale Betriebshöhe |
0-1000 m (Leistungsreduzierung über 1000 m) |
Produktübersicht
Der Delta VFD185CP23A-21 ist ein
Frequenzumrichter der CP2000-Serie mit Vektorsteuerung für Lüfter und Pumpen,
der für die industrielle Motordrehzahlregelung und Anwendungen mit
Fluidmaschinen entwickelt wurde. Er arbeitet mit einer
3-phasigen 200-240 VAC-Eingangsspannung und unterstützt
18,5 kW / 25 PS mit 75 A Nennausgangsstrom bei leichter Last (LD)
oder 15 kW / 20 PS mit 65 A Nennausgangsstrom bei normaler Last (ND).
Der Umrichter verfügt über U/f- und sensorlose Vektorsteuerung,
Standard-RS-485-Modbus- und BACnet-Kommunikation,
eine integrierte 10K-Schritt-SPS sowie ein Design der Baugröße C
mit integriertem Brems-Chopper.
Hauptmerkmale des Produkts
-
18,5 kW / 25 PS Frequenzumrichter für Lüfter/Pumpen bei leichter Last
-
15 kW / 20 PS Nennleistung bei normaler Last
-
3-phasige 200-240 VAC Nenneingangsspannung
-
75 A LD / 65 A ND Nennausgangsstrom
-
U/f- und sensorlose Vektorsteuerung mit Unterstützung für PM-Motorsteuerung
-
RS-485 Modbus und BACnet MS/TP mit integrierter 10K-Schritt-SPS
-
Baugröße C mit integriertem Brems-Chopper und IP20-Gehäusekonfiguration
Auf Lager & bestellbereit
Der Delta VFD185CP23A-21 ist derzeit auf Lager.
Bitte überprüfen Sie vor der Bestellung das exakte Modell, die Anforderungen für
leichte oder normale Last, die dreiphasige Eingangsversorgung,
den Motornennstrom und die Installationsbedingungen.
AUF LAGER
Delta VFD185CP23A-21
Bestellen Sie online oder kontaktieren Sie uns für Projekt- und Mengenpreise.
Projektpreise anfragen
