Delta UC-PRG020-12A USB-auf-RS-232-Programmierkabel
USB 2.0 Typ-A | 8-Pin Mini-DIN | DB9 | 115200 bps | SPS / HMI
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Exaktes Modell |
UC-PRG020-12A |
| Produkttyp |
USB-auf-RS-232-Programmierkabel |
| Produktkategorie |
SPS / HMI Programmier-Zubehör |
| Schnittstellenwandlung |
USB zu RS-232 |
| Computer-Schnittstelle |
USB Typ-A Stecker |
| USB-Schnittstellenstandard |
USB 2.0 |
| RS-232 Anschluss 1 |
8-Pin Mini-DIN Stecker |
| RS-232 Anschluss 2 |
DB9 Buchse |
| DB9-Adapter im Kabelsatz |
DB9 Stecker-auf-Stecker Adapter |
| Hauptanwendung |
SPS, HMI und Textpanel-Programmierung |
| Dokumentierte SPS-Familien |
Ausgewählte Delta DVP- und AH500-Modelle mit kompatiblen RS-232-Ports |
| Dokumentierte HMI / TP-Anwendungen |
Ausgewählte Delta DOP-B- und TP-Modelle |
| Maximale RS-232 Baudrate |
115200 bps |
| Dokumentierte Baudraten |
75, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Datenbits |
7 / 8 |
| Stoppbits |
1 / 2 |
| Parität |
Keine / Ungerade / Gerade |
| Dokumentierte Kommunikationsformate |
ASCII / RTU |
| Eingangsspannung |
4,4-5,25 VDC über USB |
| Maximaler Eingangsstrom |
50 mA |
| Externes Netzteil |
Nicht erforderlich |
| USB-zu-UART-Treiber |
Silicon Labs CP210x VCP-Treiber |
| Darstellung Computer-Port |
Virtueller COM-Port |
| Verbindungsmethode |
Plug and Play, mit entsprechendem USB-Treiber |
| Hot-Swapping |
Wird durch Kabeldesign unterstützt |
| Betriebsanzeige |
Dauerhaft an bei normaler Stromversorgung |
| Kommunikationsanzeige |
Blinkt während der RS-232-Kommunikation |
| Mini-DIN RS-232 Signale |
Tx / Rx / GND |
| DB9 RS-232 Signale |
Tx / Rx / GND / CTS / RTS |
| Betriebstemperatur |
0°C bis +55°C |
| Lagertemperatur |
-25°C bis +70°C |
| Luftfeuchtigkeit bei Betrieb |
5-95 % rel. Feuchte, nicht kondensierend |
| Dokumentiertes mechanisches Gewicht |
Ca. 118 g |
| Kabellänge |
Tatsächliche gelieferte Länge prüfen; offizielle Handbuchrevisionen weichen ab |
Produktübersicht
Das Delta UC-PRG020-12A ist ein
USB-auf-RS-232-Programmier- und Kommunikationskabel,
das entwickelt wurde, um einen Computer mit kompatiblen
Delta SPS-, HMI- und Textpanel-Geräten zu verbinden.
Das Kabel verfügt über eine USB 2.0 Typ-A Computerschnittstelle
und zwei dokumentierte serielle Verbindungsoptionen:
einen 8-Pin Mini-DIN- und einen
DB9 RS-232-Anschluss.
Es unterstützt serielle Kommunikationsraten von bis zu
115200 bps und arbeitet über
eine USB-gespeiste Schnittstelle ohne separates Netzteil.
Der dokumentierte USB-zu-UART-Treiber stellt einen
virtuellen COM-Port für unterstützte computerseitige Anwendungen bereit.
Das UC-PRG020-12A ist für
RS-232-Verbindungen konzipiert; es handelt sich nicht um
einen direkten USB-zu-RS-485-Konverter.
Wichtige Produktmerkmale
-
USB-auf-RS-232-Programmierkabel
für kompatible industrielle Automatisierungsgeräte von Delta
-
USB 2.0 Typ-A Computeranschluss
für unterstützte Programmier- und serielle Kommunikationsaufgaben
-
8-Pin Mini-DIN- und DB9-serielle Schnittstellen
für unterschiedliche RS-232-Anschlussanforderungen
-
Serielle Kommunikationsgeschwindigkeiten bis zu 115200 bps
mit dokumentierten Paritäts-, Datenbit- und Stoppbit-Einstellungen
-
USB-Stromversorgung
ohne dass ein separates externes Netzteil erforderlich ist
-
Kommunikation über virtuellen COM-Port
durch den entsprechenden Silicon Labs CP210x-Treiber
-
Dokumentierte Anwendungen für Delta SPS, HMI und Textpanels
mit passenden RS-232-Ports
Überprüfung des tatsächlichen Produkts
✓

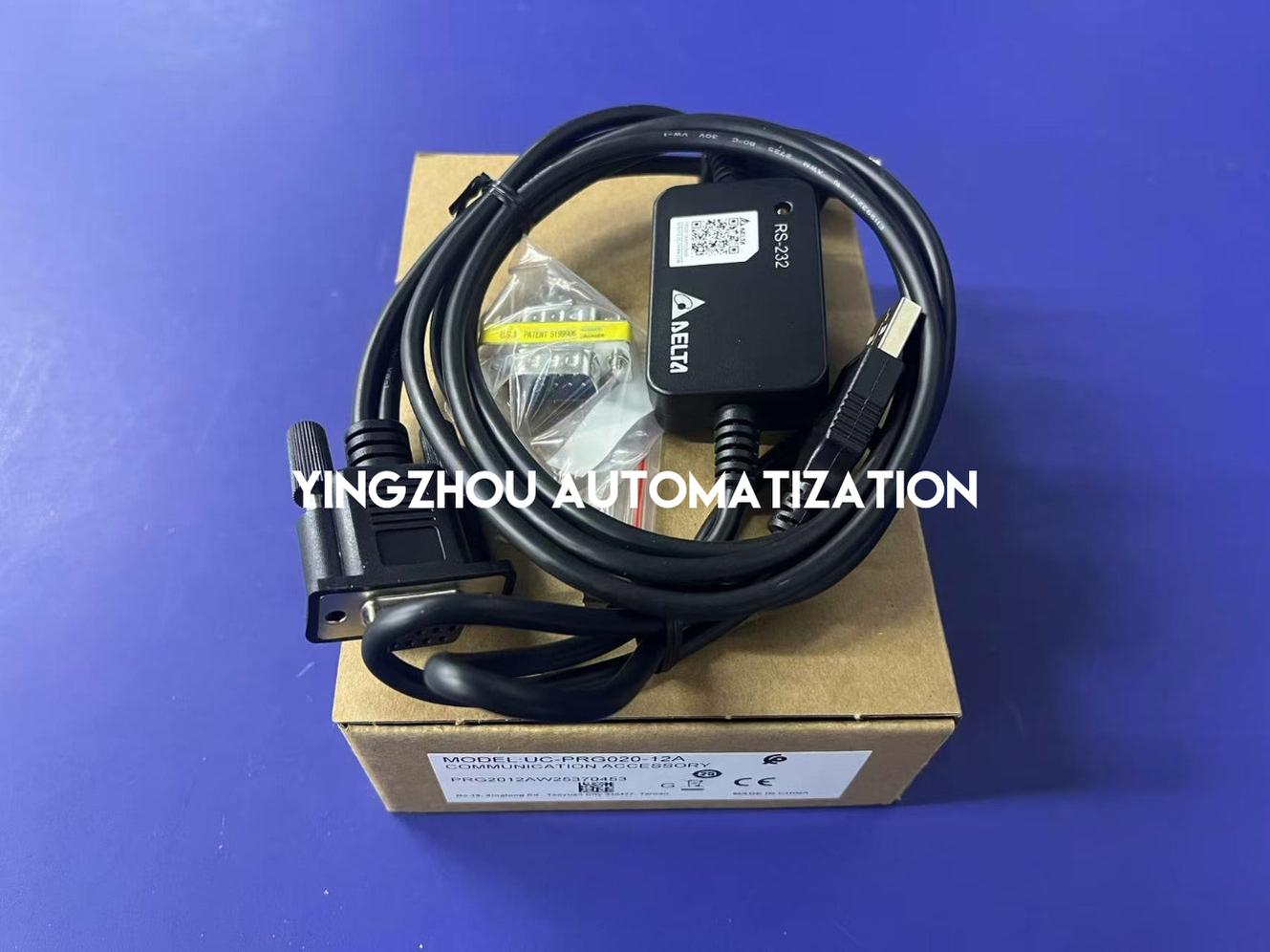

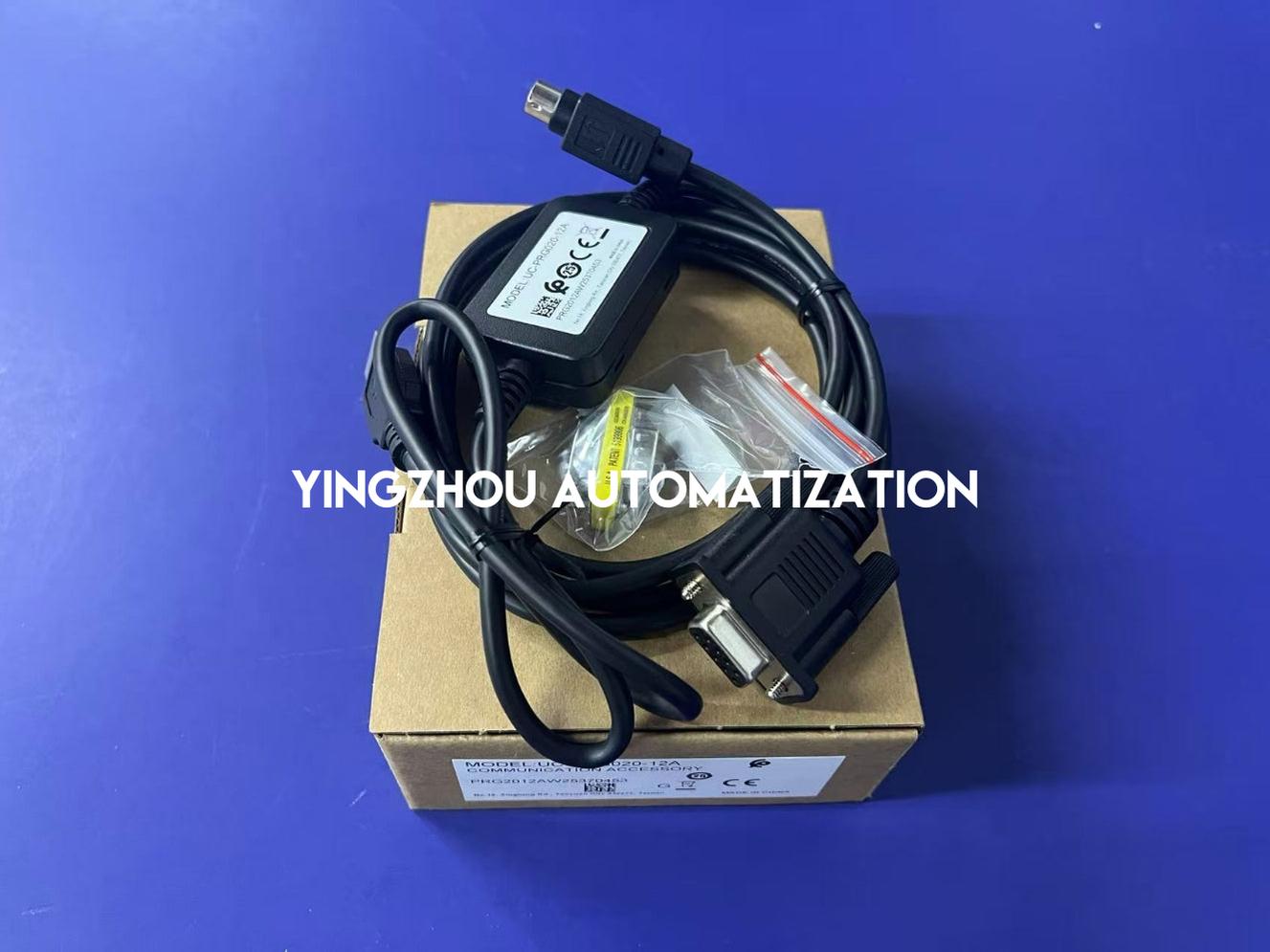

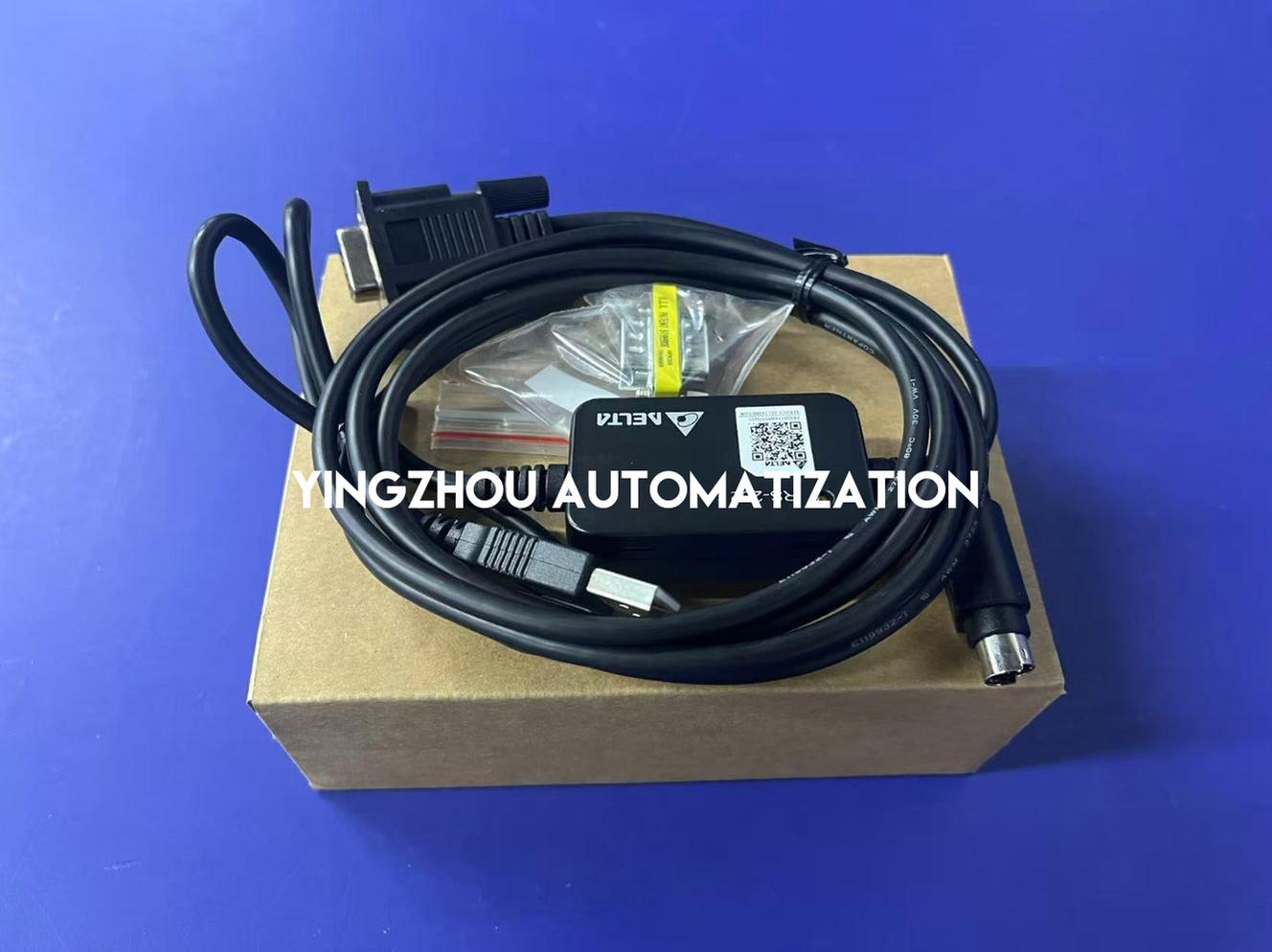

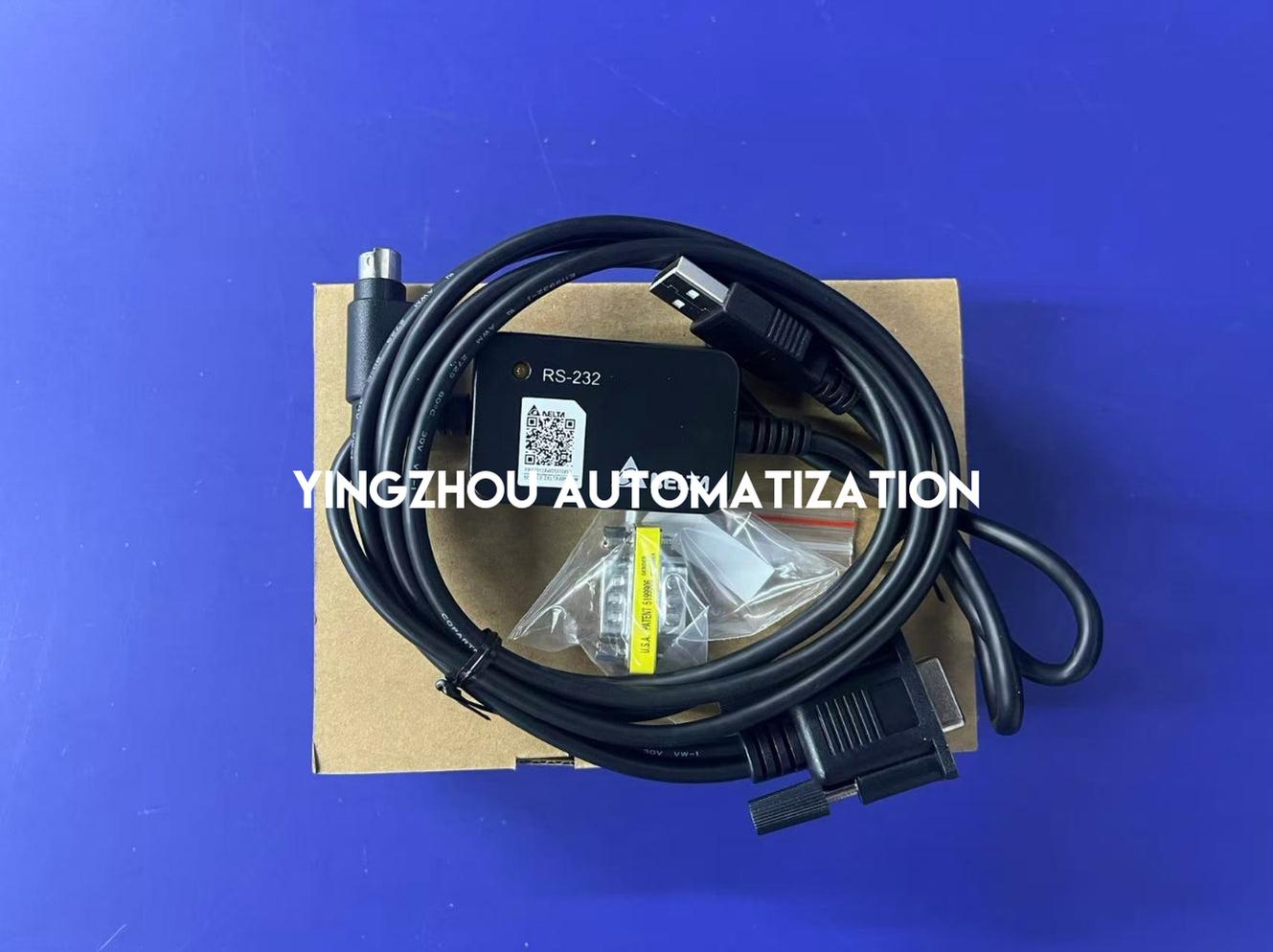

Echte Produktfotos
✓

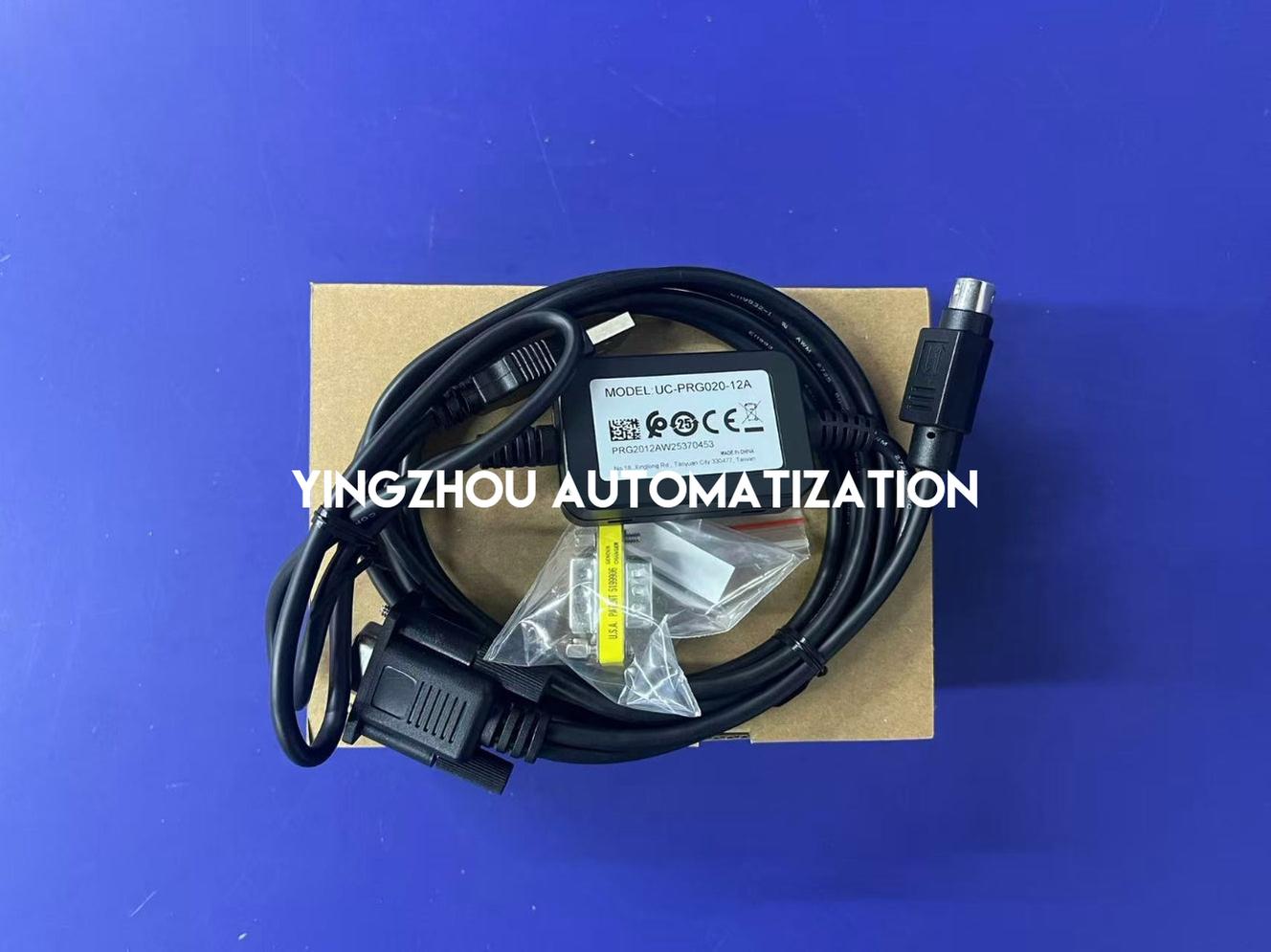

Produktmodellschild sichtbar:
UC-PRG020-12A
✓

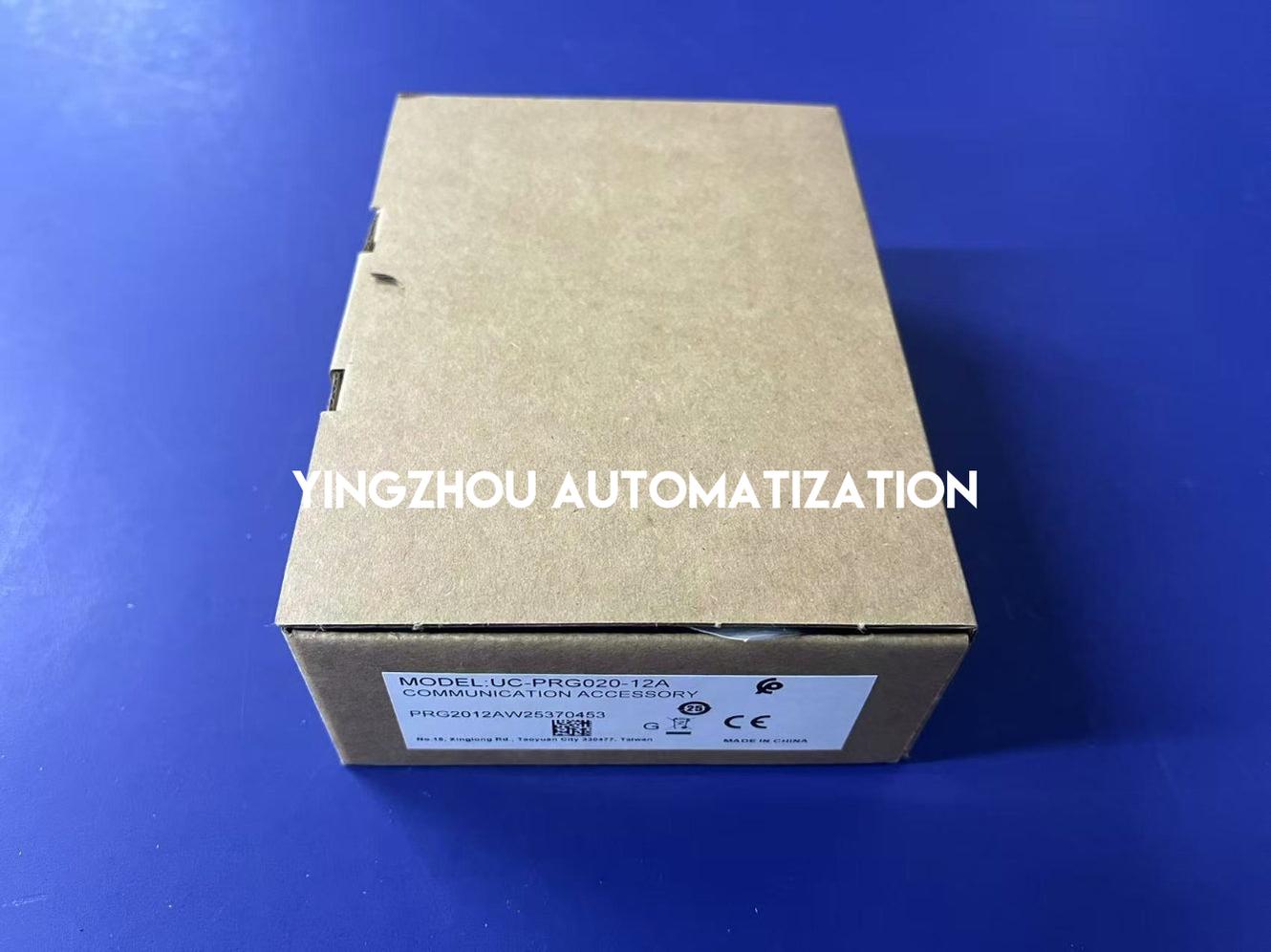

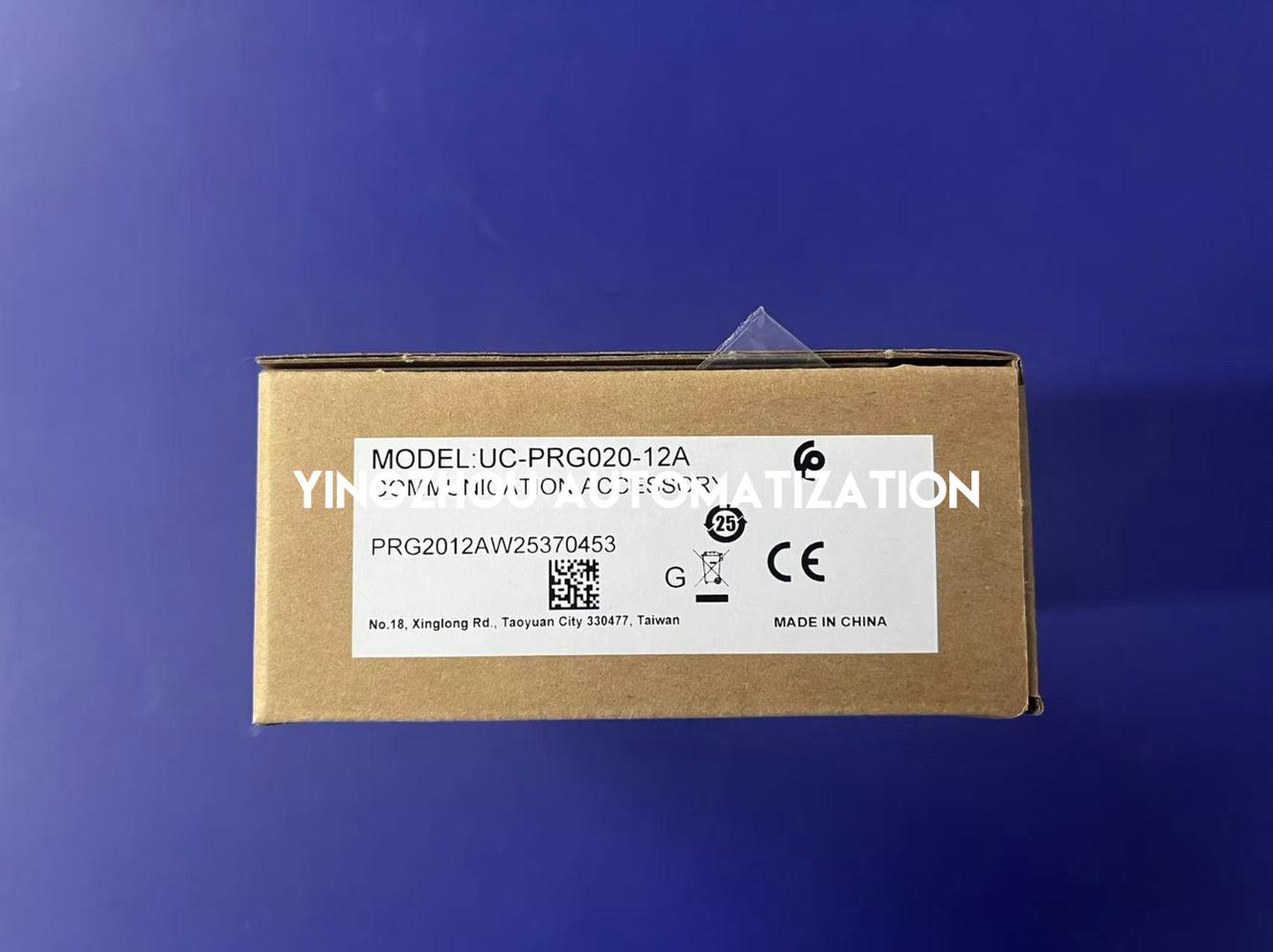

Passendes Verpackungsmodellschild abgebildet
✓
Tatsächliche Kabelkonfektion, In-Line-Konvertergehäuse
und Stecker abgebildet
✓
Bitte vor der Bestellung exaktes Modell, benötigten RS-232-Anschluss,
Zielgerät und Kabellänge prüfen
Auf Lager & bestellbereit
Das Delta UC-PRG020-12A ist aktuell auf Lager.
Echte Produkt- und Verpackungsfotos stehen
als Käuferreferenz zur Verfügung.
Bitte bestätigen Sie das exakte Modell, die RS-232-Schnittstelle
des Delta-Zielgeräts, den erforderlichen Mini-DIN- oder DB9-Anschluss,
den zutreffenden USB-Treiber und die tatsächliche
Kabellänge vor der Bestellung.
