| Bestellcode (Modell) |
TP70P-21EX1R |
| Display-Architektur |
7,0 Zoll 65.536 Farben TFT-LCD-Touchscreen |
| Bildschirmauflösung |
800 x 480 Pixel WVGA High-Density-Layout |
| Diskrete E/A-Konfiguration |
8 Digitaleingänge (DI) / 4 Relaisausgänge (DO Relais 2A) |
| Analogeingänge (AI) |
4 Kanäle (unterstützt Spannung, Strom und PT100 RTD) |
| Analogausgänge (AO) |
2 Kanäle (Spannungs-/Stromausgangsmodulationen) |
| Serieller Netzwerkanschluss |
Eingebautes isoliertes RS-485-Interface (Modbus-Protokoll) |
| Speicherbelegung |
8k Schritte SPS-Programmkapazität | 64MB Flash HMI-Speicher |
Leistungsübersicht

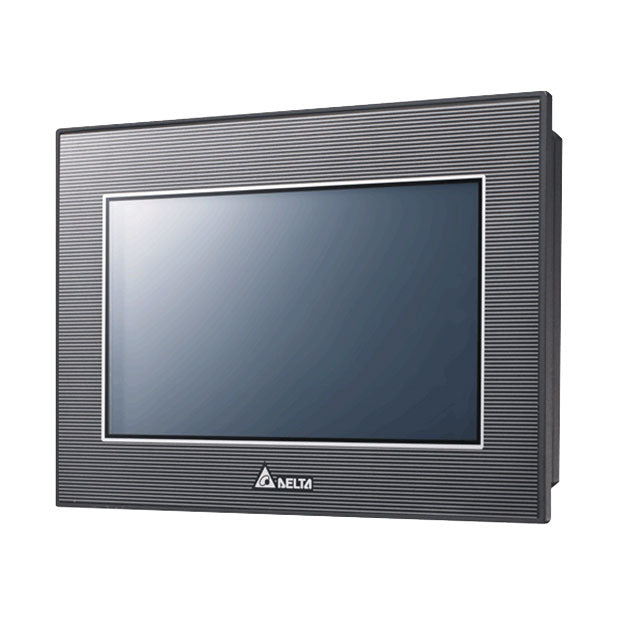

Der Delta TP70P-21EX1R ist ein fortschrittlicher, integrierter HMI-SPS-All-in-One-Hardware-Controller der Spitzenklasse mit 7,0 Zoll, der speziell für Anwendungen entwickelt wurde, die eine enge Mischung aus Logiksteuerung und analoger Instrumentenskalierung erfordern. Durch die Kombination eines hellen, hochauflösenden 800x480 resistiven Touchscreens mit einer hocheffizienten SPS-Engine der DVP-Serie verfügt diese multifunktionale Workstation über eine äußerst vielseitige rückseitige Terminalkonfiguration. Sie bietet 8 digitale Eingänge, 4 robuste mechanische Relaiskontakte (bis zu 2A Schaltleistung), 4 universelle analoge Eingangskanäle, die Spannung, Strom oder direkte PT100-Temperatursensoren lesen können, und 2 analog modulierte Ausgangskanäle für präzise Treiberskalierung. Ausgestattet mit einem isolierten RS-485-Netzwerk-Gateway optimiert er komplexe Anlagenschleifen zu einem einheitlichen Hardware-Footprint.
📋 Kritische Anwendungsprüfung
-
Industrie: Fortschrittliche Keramikofenheizung, Konstantdruck-Wasserversorgungssysteme, industrielle Klimaregler, automatisierte chemische Dosieranlagen, Maschinen-Nachrüstungspaneele.
-
Direkte analoge & PT100-Integration: Eliminiert den kostspieligen Bedarf an eigenständigen Temperaturtransmittern oder analogen Eingangskarten durch die native Verarbeitung von PT100-Sonden und 4-20mA-Transducer-Loops.
-
All-in-One-Raumoptimierung: Die Unterbringung grafischer Benutzeroberflächenmenüs, Binärlogik und variabler analoger Verarbeitung in einem kompakten Gehäuse reduziert die Gesamtkosten des Schranks und die Fehlersuchzeiten.
Delta Integrated Automation Integration:
