Delta ECMA-E21320SS ECMA-Serie AC-Servomotor
2 kW | 220V-Klasse | 2000 U/min Nenndrehzahl | 17-Bit-Inkrementalgeber | Mit Haltebremse
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Genaue Modellbezeichnung |
ECMA-E21320SS |
| Motor-Serie |
ECMA-Serie |
| Servo-Systemfamilie |
ASDA-A2 / ASDA-B2 |
| Produkttyp |
AC-Servomotor |
| Trägheitstyp |
Mittlere Trägheit |
| Spannungsklasse |
220 V |
| Eingangsleistung Typenschild |
110 VAC, 11,0 A (laut Typenschild) |
| Nennleistung |
2,0 kW (2000 W) |
| Nenndrehzahl |
2000 U/min |
| Nenndrehmoment |
9,55 Nm |
| Maximales Drehmoment |
28,65 Nm |
| Nennstrom (Katalog) |
11,01 Arms |
| Maximaler kurzzeitiger Strom |
33,03 Arms |
| Gebertyp |
17-Bit-Inkrementalgeber |
| Motor-Flanschgröße |
130 mm |
| Wellendurchmesser |
22 mm |
| Lochkreisdurchmesser (PCD) |
145 mm |
| Wellenausführung |
Passfedernut mit Befestigungsschraubenloch |
| Wellentyp |
Standard |
| Motorbremse |
Mit Haltebremse |
| Brems-Haltemoment |
Minimum 10 Nm |
| Brems-Versorgungsspannung |
24 VDC |
| Bremsleistungsaufnahme |
19 W bei 20 °C |
| Öldichtung |
Vorhanden |
| Rotorträgheit (mit Bremse) |
15,88 x 10^-4 kg.m2 |
| Gewicht (mit Bremse) |
9,2 kg |
| Nennbeschleunigung (mit Bremse) |
57,4 kW/s |
| Mechanische Zeitkonstante (mit Bremse) |
1,05 ms |
| Maximale Radiallast der Welle |
490 N |
| Maximale Axiallast der Welle |
98 N |
| Drehmomentkonstante |
0,87 Nm/A |
| Spannungskonstante |
31,8 mV/U/min |
| Ankerwiderstand |
0,174 Ohm |
| Ankerinduktivität |
2,76 mH |
| Elektrische Zeitkonstante |
15,86 ms |
| Isolationsklasse |
Klasse A (UL), Klasse B (CE) |
| Schutzart |
IP65 unter spezifizierten Abdichtungsbedingungen |
| Betriebstemperatur |
0 bis 40 °C |
| Lagertemperatur |
-10 bis 80 °C |
| Betriebs-/Lagerluftfeuchtigkeit |
20 bis 90 % rF, nicht kondensierend |
Produktübersicht
Der Delta ECMA-E21320SS ist ein
2,0 kW AC-Servomotor aus der
ECMA-Serie von Delta für kompatible
ASDA-A2 und ASDA-B2 Servo-Systeme.
Dieser Motor mit mittlerer Trägheit gehört zur
220V-Klasse und bietet eine
Nenndrehzahl von 2000 U/min bei einem
Nenndrehmoment von 9,55 Nm.
Er verfügt über einen 17-Bit-Inkrementalgeber,
einen 130 mm Motorflansch sowie eine
22 mm Welle mit Passfeder, Haltebremse
und Öldichtung.
Hauptmerkmale
-
2,0 kW (2000 W) Nennleistung
-
ECMA-Motorkonstruktion mit mittlerer Trägheit
-
2000 U/min Nenndrehzahl
-
9,55 Nm Nenndrehmoment
-
17-Bit-Inkrementalgeber für die Positionsrückmeldung
-
Integrierte Haltebremse
mit mindestens 10 Nm Haltemoment
-
130 mm Flansch
mit Standard-Wellendurchmesser von 22 mm
-
Welle mit Passfeder und Öldichtung
sowie integrierter Haltebremse
Echtheitsprüfung
✓

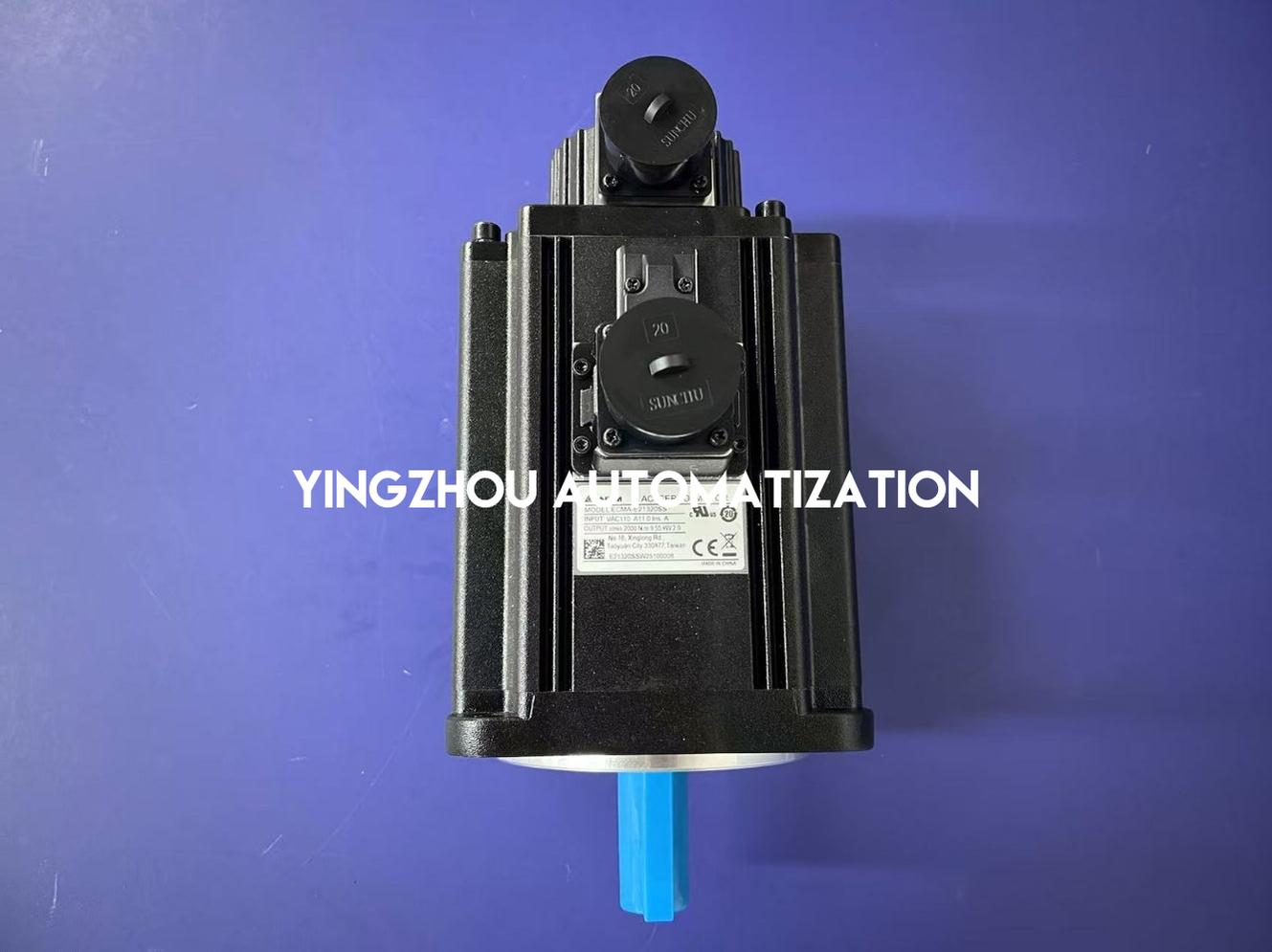

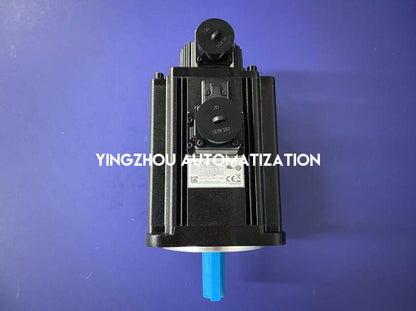

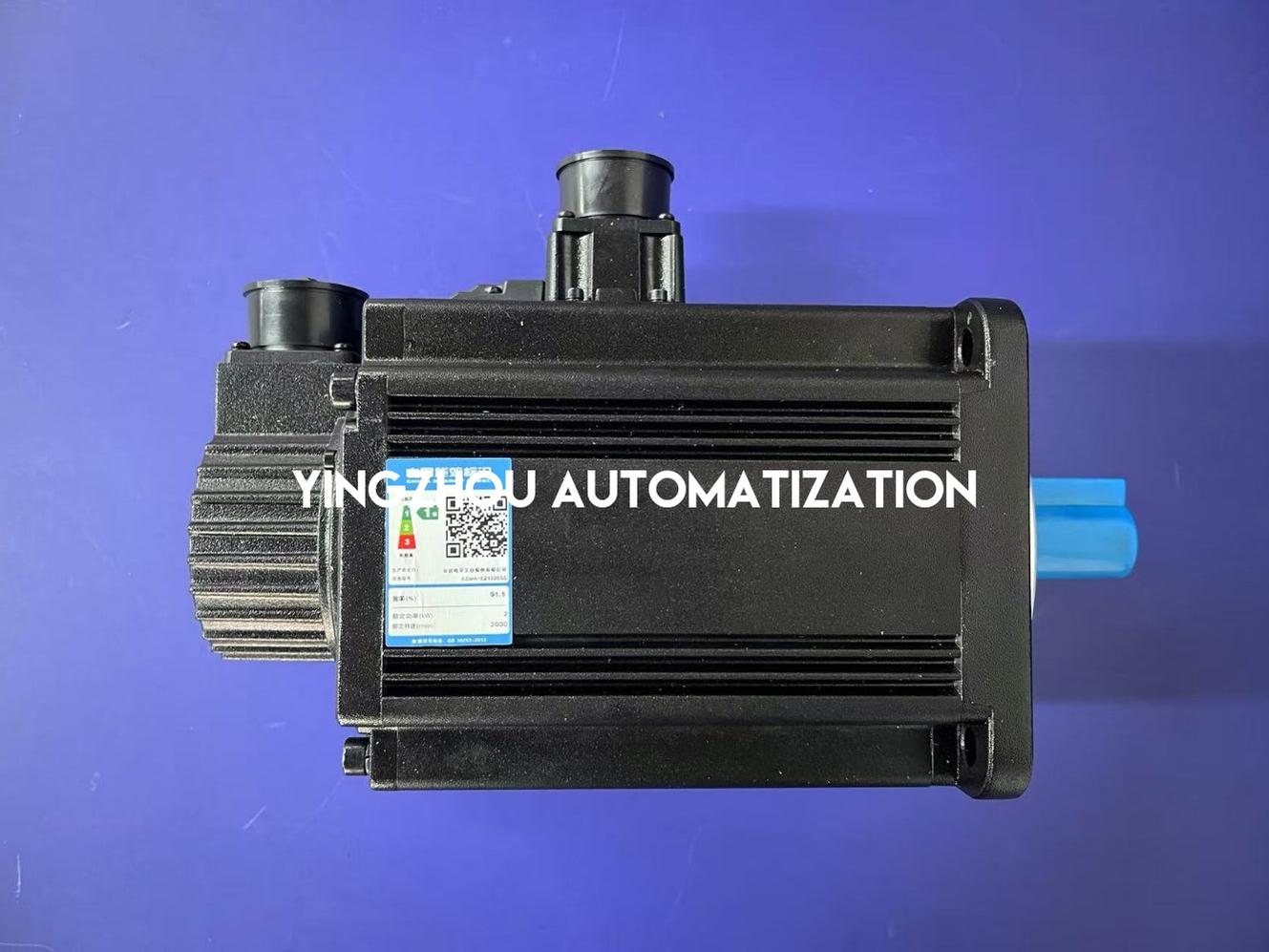

Echte Produktfotos
✓

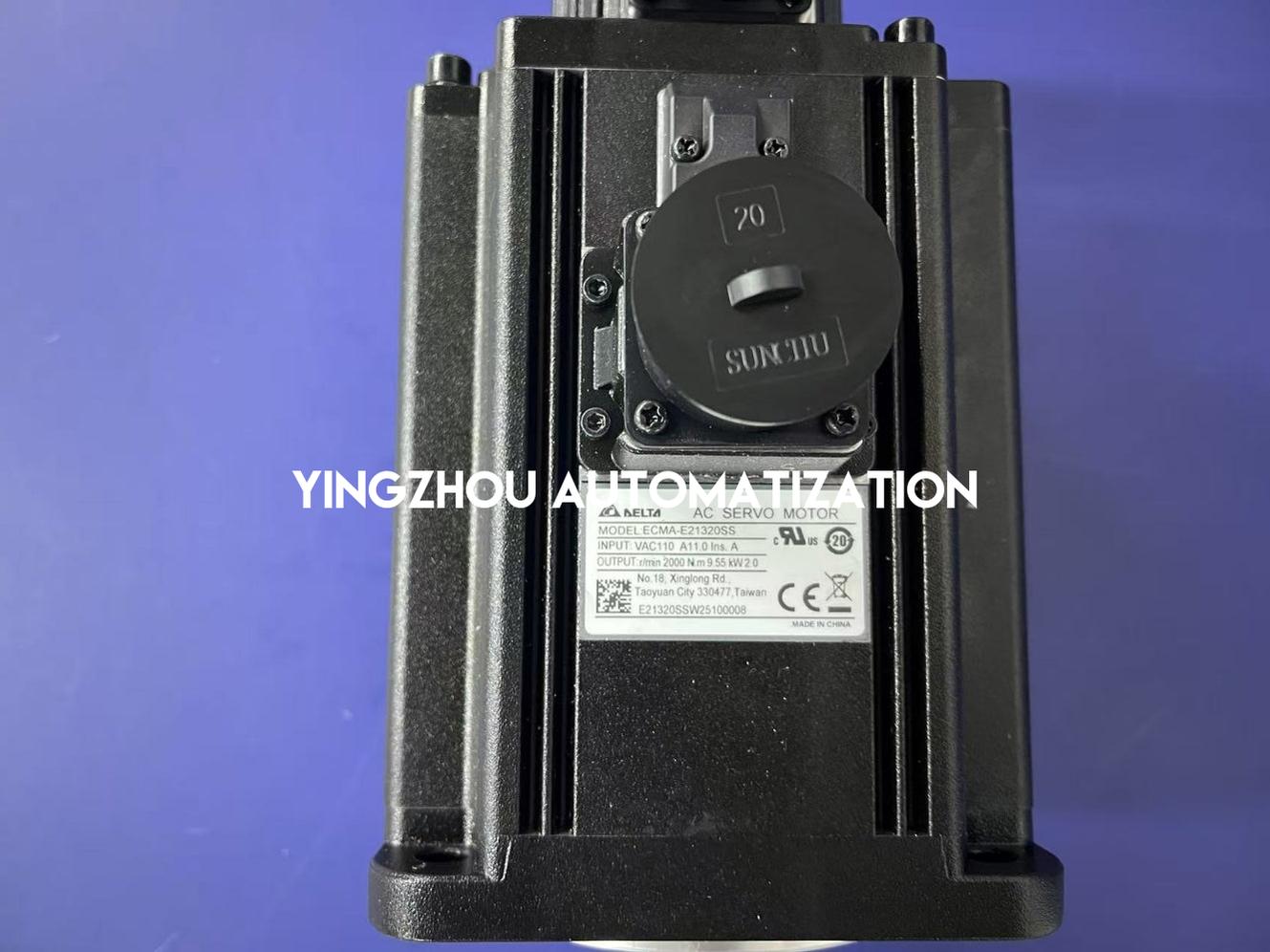

Modell/Typenschild erkennbar
✓

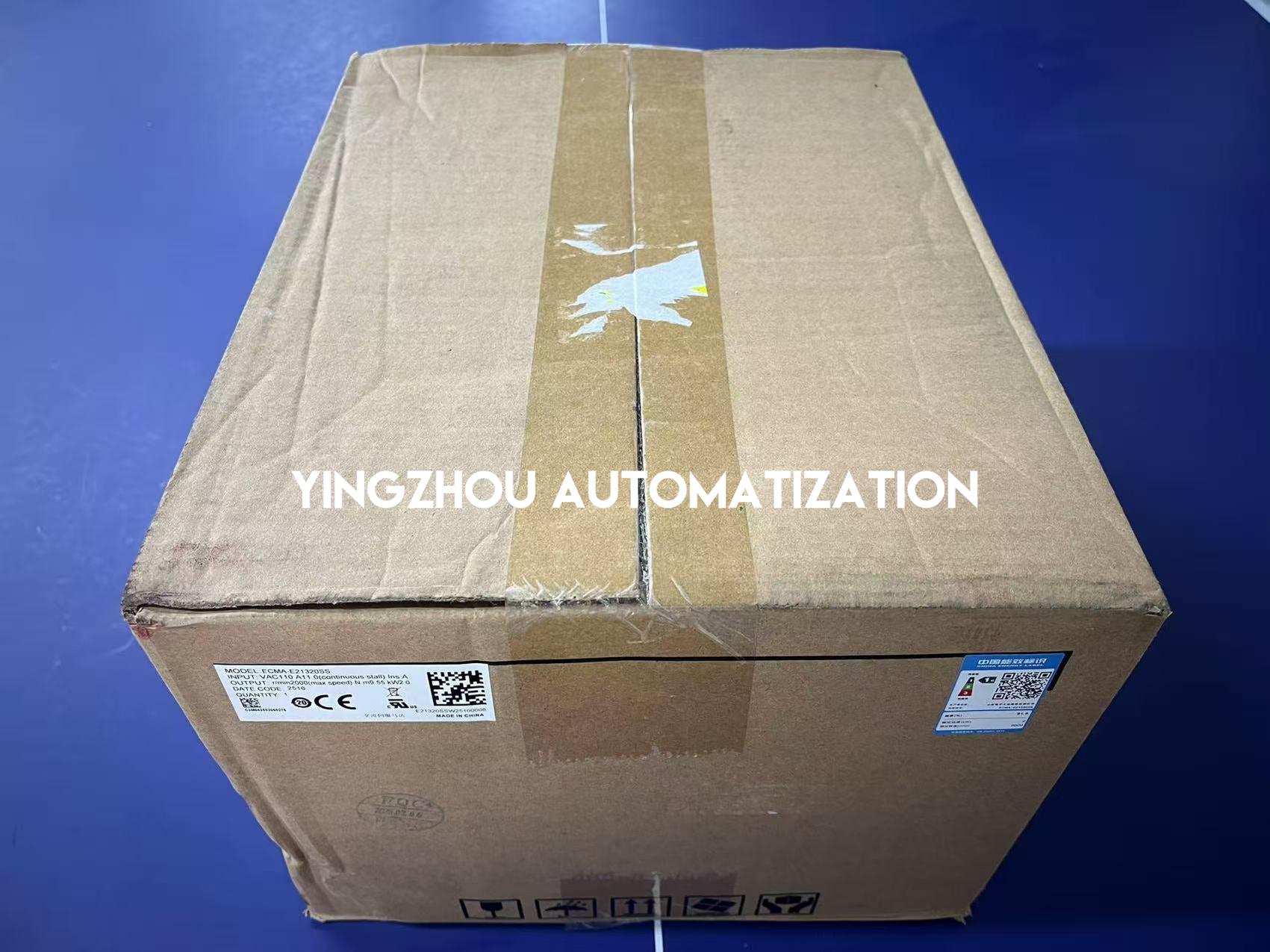

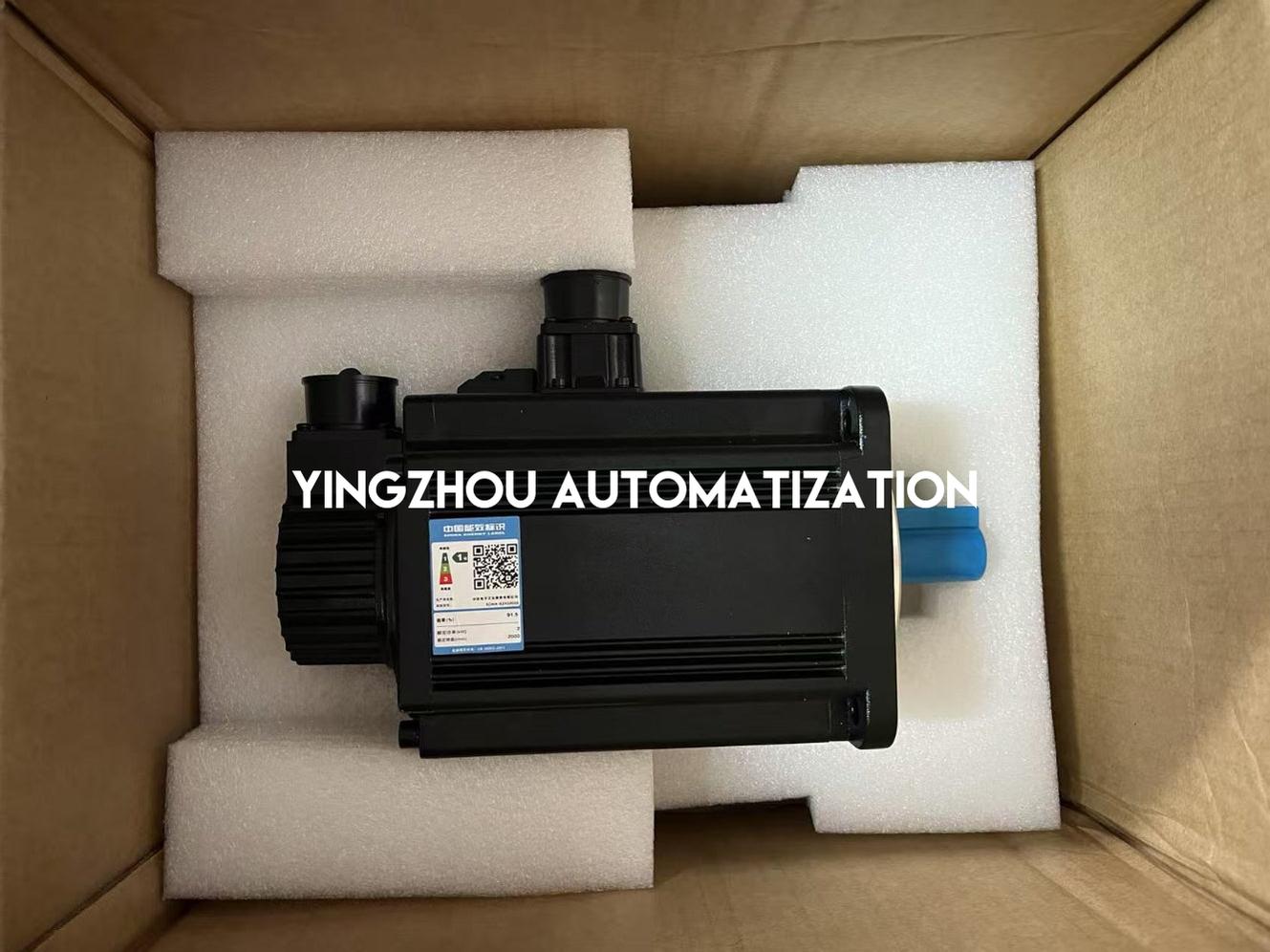

Verpackung und passendes Modell-Etikett abgebildet
✓
Überprüfen Sie das exakte Modell ECMA-E21320SS vor der Bestellung
Auf Lager & bestellbereit
Der Delta ECMA-E21320SS
ist derzeit auf Lager.
Echte Fotos des Produkts und der passenden Verpackung
werden zur Verifizierung durch den Käufer bereitgestellt.
Die integrierte Haltebremse ist dafür konzipiert,
die Motorwelle im Stillstand zu sichern.
Bestellen Sie online oder kontaktieren Sie uns für
Unterstützung bei Projekt- und Mengenbestellungen.
