Delta ECMA-C21010SS AC-Servomotor der ECMA-Serie
1 kW | 220-V-Klasse | 3000 U/min Nenndrehzahl | 17-Bit Inkrementalgeber | Mit Haltebremse
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Genaue Modellbezeichnung |
ECMA-C21010SS |
| Motor-Serie |
ECMA-Serie |
| Servo-System-Familie |
ASDA-B2 / Spezifizierte ASDA-A2R-Systeme |
| Produkttyp |
AC-Servomotor |
| Trägheitstyp |
Geringe Trägheit |
| Spannungsklasse |
220 V |
| Eingang gemäß Typenschild |
110 VAC, 7,3 A (tatsächliches Typenschild) |
| Nennleistung |
1,0 kW (1000 W) |
| Nenndrehzahl |
3000 U/min |
| Maximale Drehzahl (Katalog) |
5000 U/min |
| Nenndrehmoment |
3,18 Nm |
| Maximales Drehmoment |
9,54 Nm |
| Nennstrom |
7,3 A |
| Maximaler kurzzeitiger Strom |
21,9 A |
| Gebertyp |
17-Bit Inkrementalgeber |
| Motorbaugröße |
100 mm |
| Wellendurchmesser |
22 mm |
| Lochkreis der Befestigungslöcher |
115 mm |
| Motorlänge (mit Bremse) |
192,5 mm (LL-Abmessung) |
| Wellenkonfiguration |
Passfedernut mit Gewindebohrung |
| Wellendurchmesser-Typ |
Standard |
| Motorbremse |
Mit Haltebremse |
| Brems-Haltemoment |
mindestens 8 Nm |
| Bremsstromverbrauch |
18,7 W bei 20 °C |
| Bremslösezeit |
maximal 10 ms |
| Bremsbetätigungszeit |
maximal 70 ms |
| Öldichtung |
Vorhanden |
| Rotorträgheit (mit Bremse) |
3,33 x 10^-4 kg.m² |
| Gewicht (mit Bremse) |
4,7 kg |
| Nennleistungsrate (mit Bremse) |
30,4 kW/s |
| Mechanische Zeitkonstante (mit Bremse) |
0,93 ms |
| Maximale Radiallast |
490 N |
| Maximale Axiallast |
98 N |
| Drehmomentkonstante |
0,44 Nm/A |
| Spannungskonstante |
16,8 mV/U/min |
| Ankerwiderstand |
0,20 Ohm |
| Ankerinduktivität |
1,81 mH |
| Elektrische Zeitkonstante |
9,3 ms |
| Isolationsklasse |
Klasse A (UL), Klasse B (CE) |
| Isolationswiderstand |
Größer als 100 MOhm bei 500 VDC |
| Isolationsfestigkeit |
1,8 kVAC für 1 Sekunde |
| Vibrationsgrad |
V15 |
| Vibrationsfestigkeit |
2,5 G |
| Schutzart |
IP65 unter spezifizierten Bedingungen für wasserdichte Abdichtung |
| Betriebstemperatur |
0 bis 40 °C |
| Lagertemperatur |
-10 bis 80 °C |
| Betriebs- / Lagerfeuchtigkeit |
20 bis 90 % relative Luftfeuchtigkeit, nicht kondensierend |
Produktübersicht
Der Delta ECMA-C21010SS ist ein
1,0-kW-AC-Servomotor aus der
ECMA-Serie von Delta für kompatible
ASDA-B2-Servosysteme.
Dieser Motor mit geringer Trägheit gehört zur
220-V-Klasse und bietet eine
Nenndrehzahl von 3000 U/min bei einem
Nenndrehmoment von 3,18 Nm.
Er verfügt über einen 17-Bit Inkrementalgeber,
ein 100-mm-Motorgehäuse sowie eine
22-mm-Passfederwelle mit Haltebremse
und Öldichtung.
Hauptmerkmale
-
1,0 kW (1000 W) Nennausgangsleistung
-
Geringe Trägheit durch ECMA-Motorkonstruktion
-
3000 U/min Nenndrehzahl
-
3,18 Nm Nenndrehmoment
-
17-Bit Inkrementalgeber
für Positionsrückmeldung
-
Integrierte Haltebremse
mit mind. 8 Nm Haltemoment
-
100 mm Baugröße
mit Standard-Wellendurchmesser von 22 mm
-
Passfederwelle mit Öldichtung
und integrierter Haltebremse
Produktüberprüfung
✓

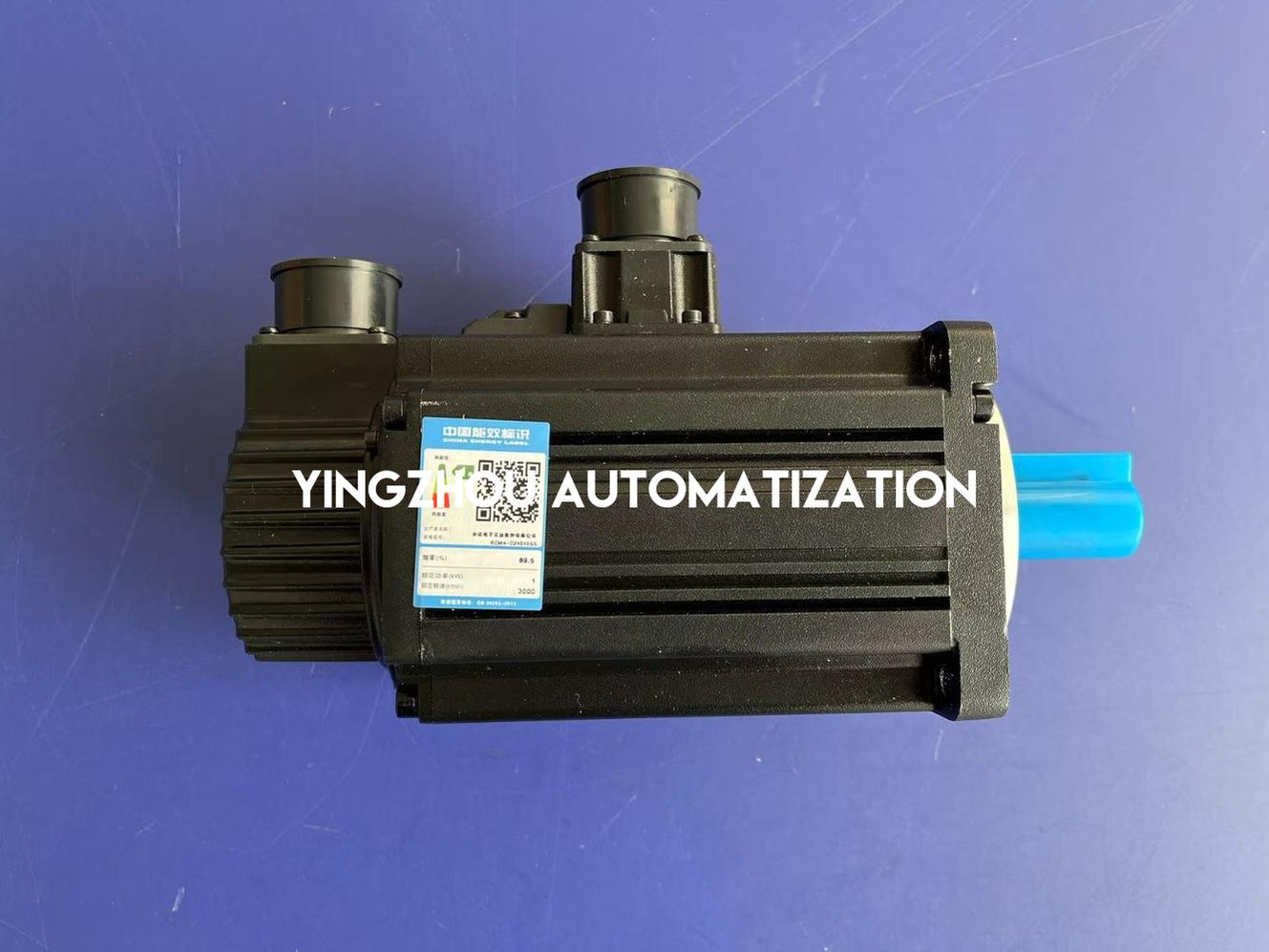

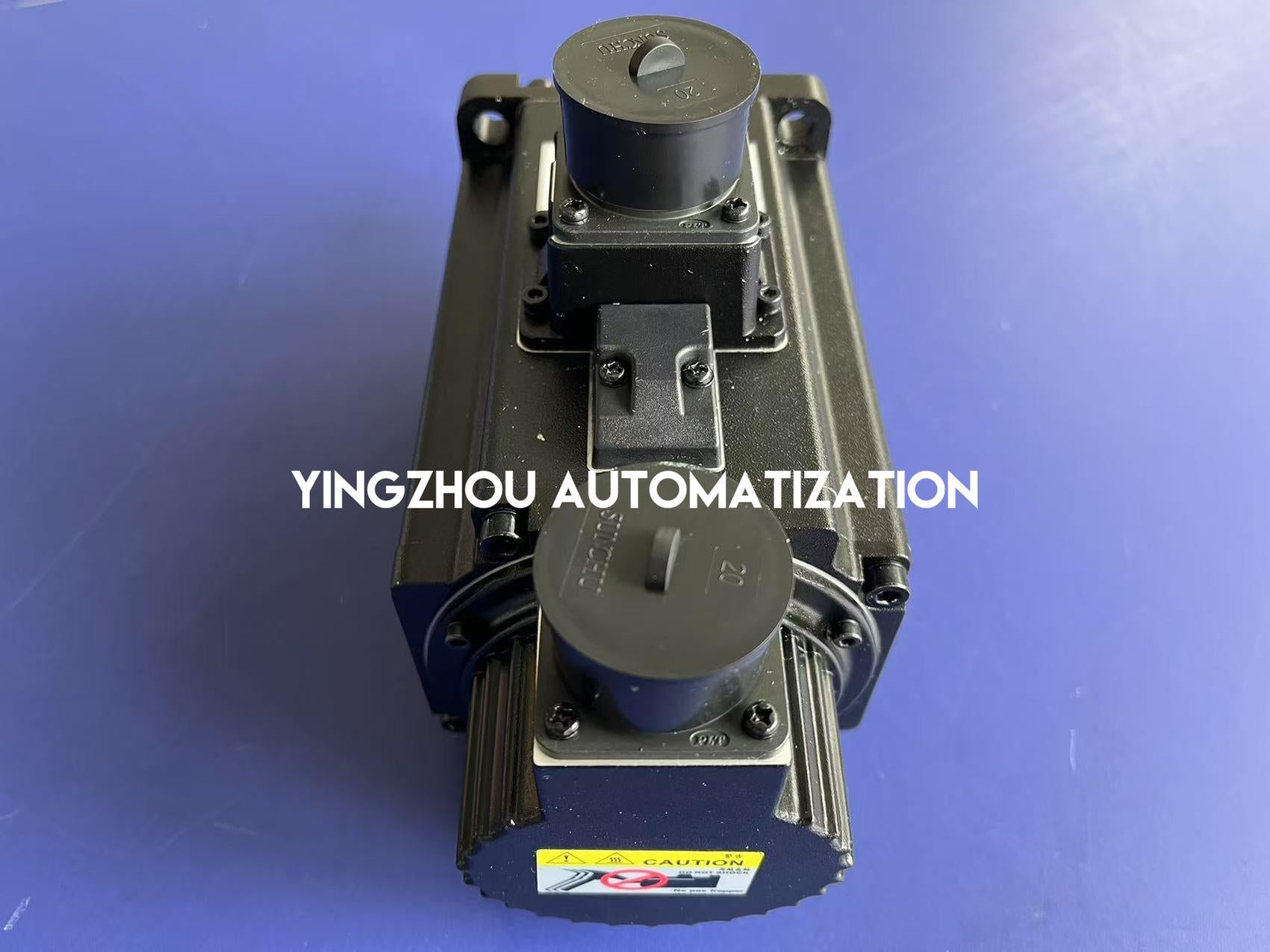

Tatsächliches Produktfoto
✓

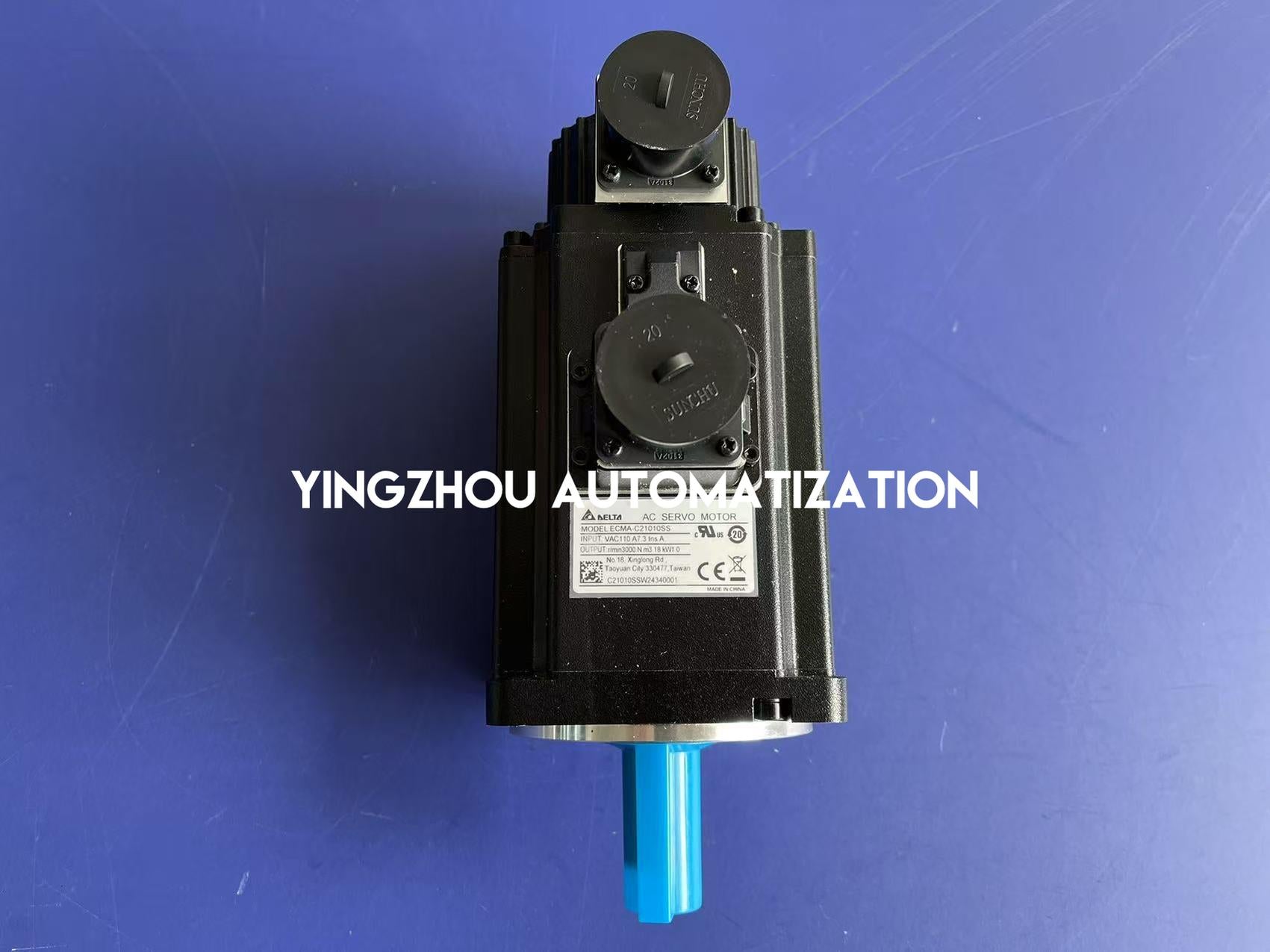

Genaue Modellbezeichnung/Typenschild sichtbar
✓

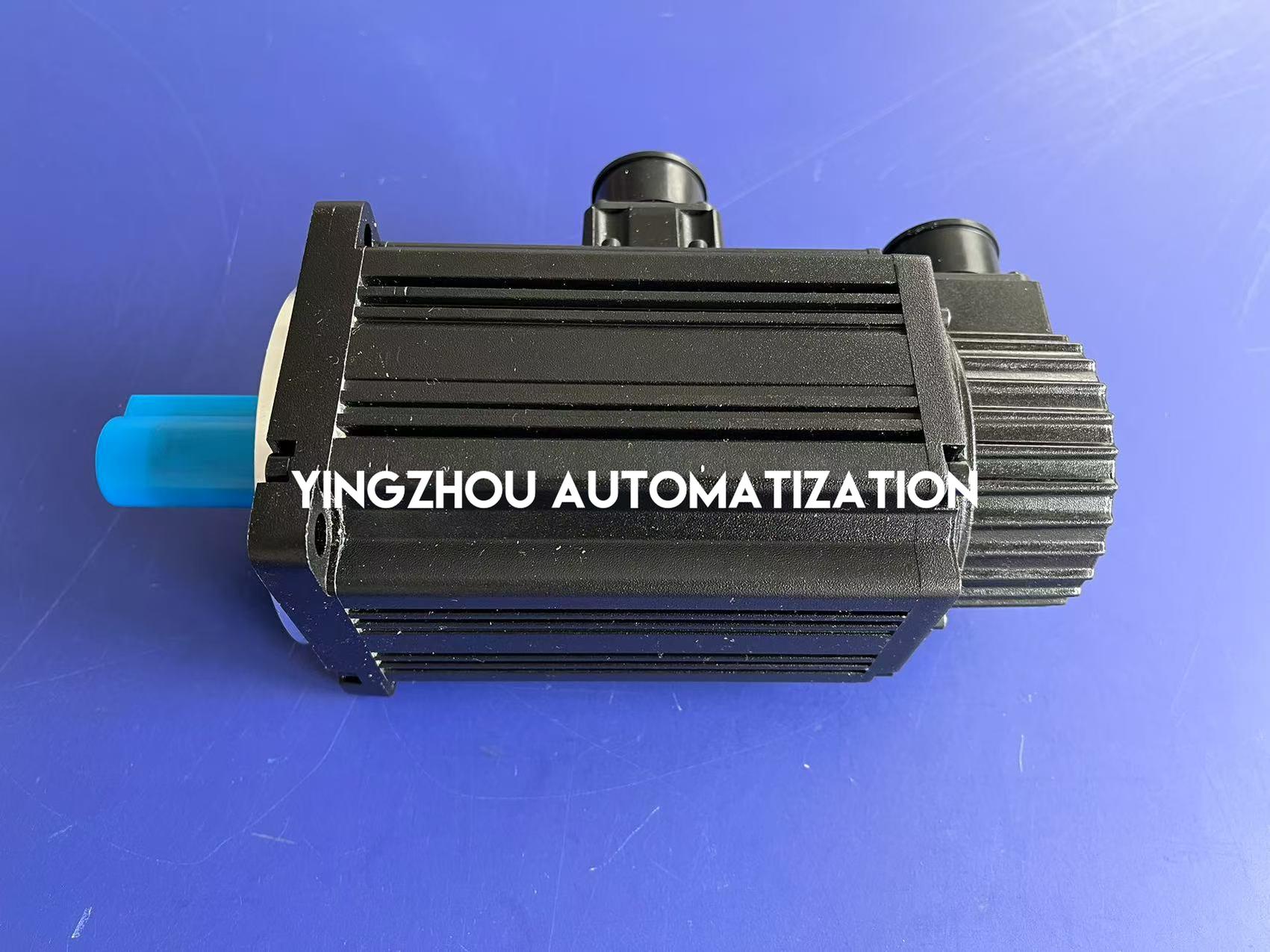

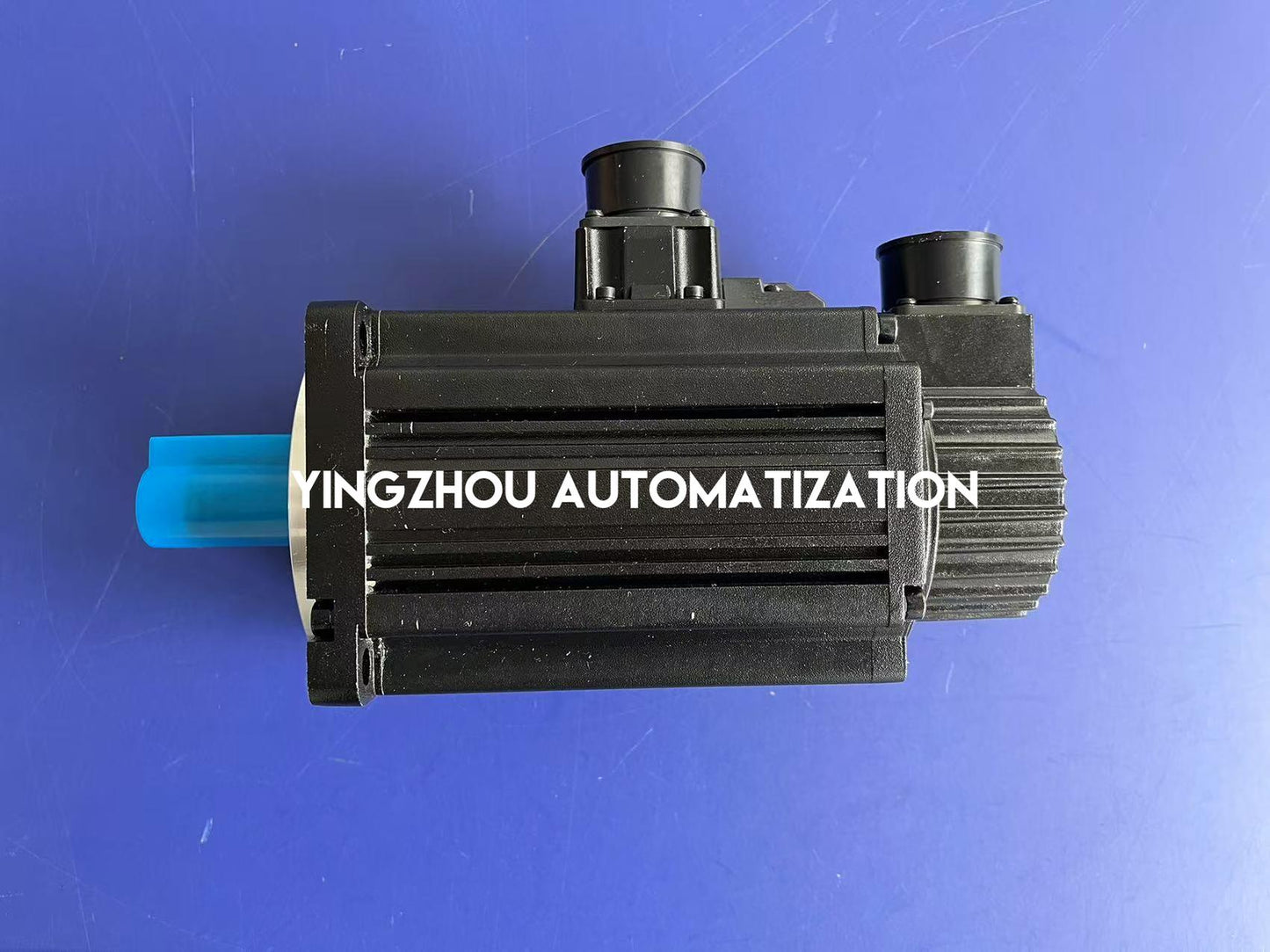

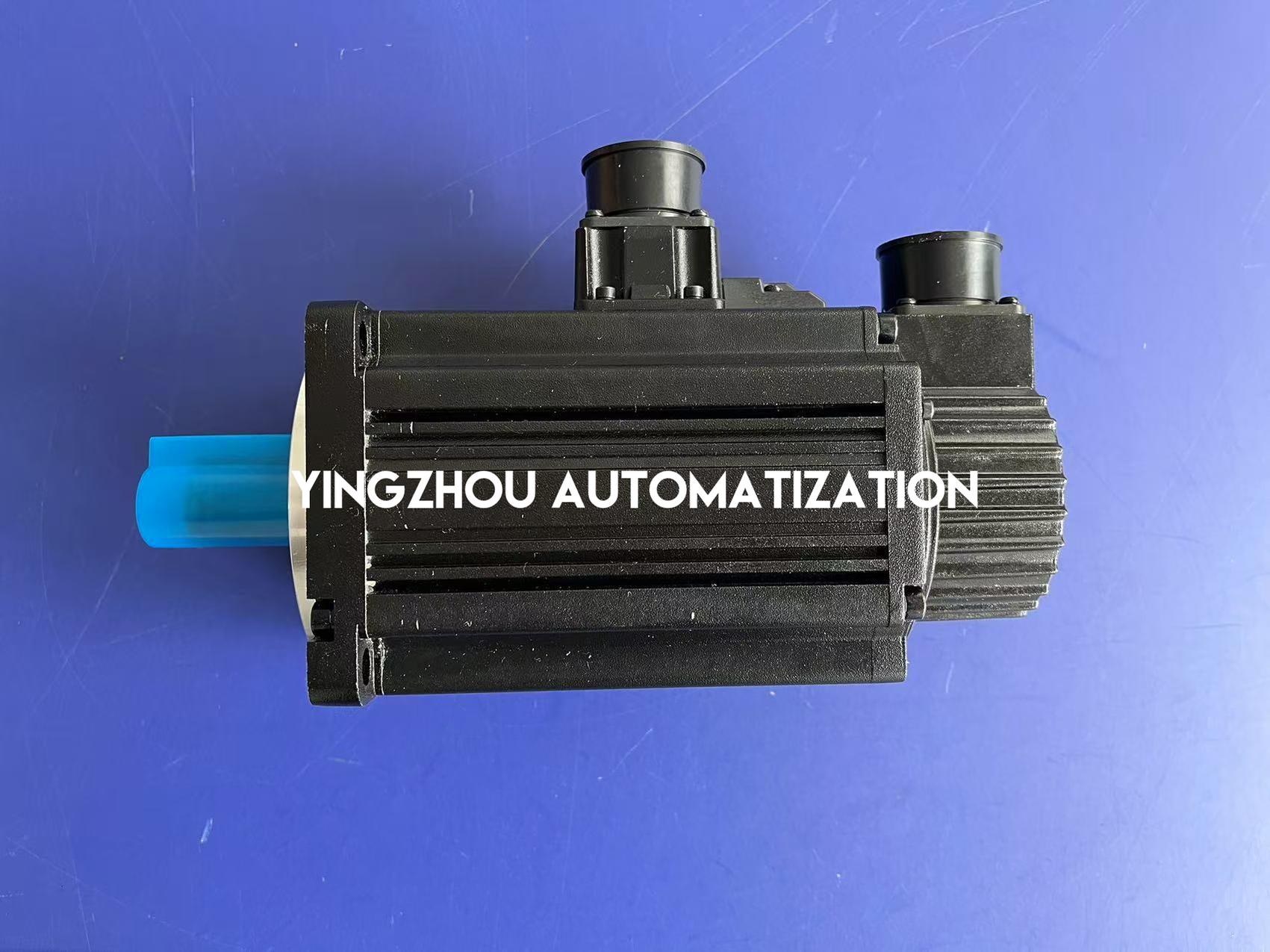

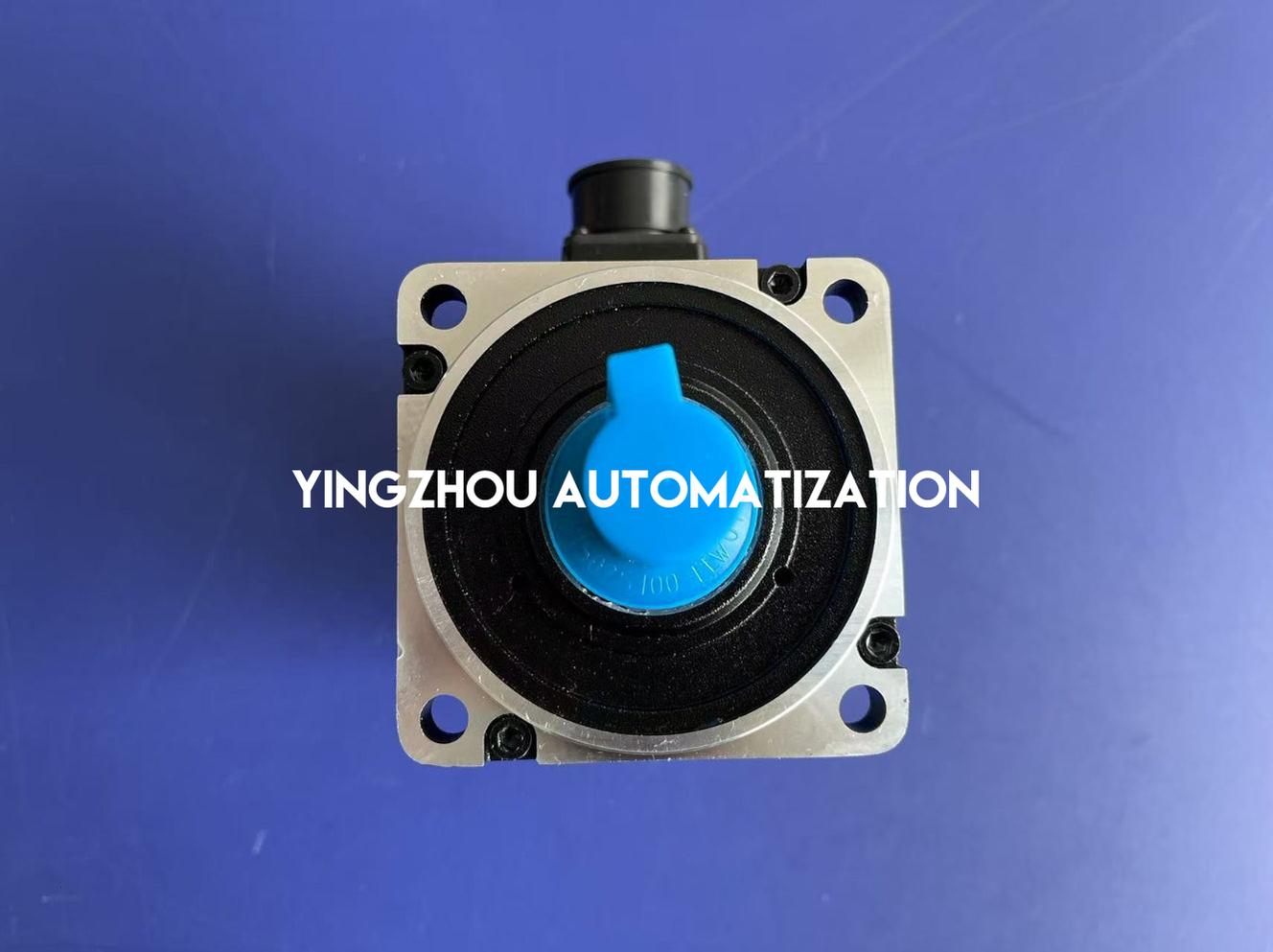

Motorgehäuse, Anschlüsse und Wellenschutz abgebildet
✓
Bitte vor der Bestellung das genaue Modell ECMA-C21010SS überprüfen
Auf Lager & bereit zur Bestellung
Der Delta ECMA-C21010SS
ist derzeit auf Lager.
Ein Foto des tatsächlichen Produkts mit dem
Typenschild wird zur Überprüfung durch den Käufer bereitgestellt.
Die integrierte Haltebremse ist dafür ausgelegt,
die Motorwelle im Stillstand zu halten.
Bestellen Sie online oder kontaktieren Sie uns für
Unterstützung bei projekt- oder mengenbasierten Einkäufen.
