Delta ECM-B3M-K21310RS1 AC-Servomotor der ECM-B3M-Serie
1 kW | 400-V-Klasse | 2000 U/min Nenndrehzahl | 24-Bit-Inkrementalgeber | Ohne Bremse
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Genaue Modellbezeichnung |
ECM-B3M-K21310RS1 |
| Motorserie |
ECM-B3M-Serie |
| Servosystem-Familie |
ASDA-B3 |
| Produkttyp |
AC-Servomotor |
| Trägheitstyp |
Mittlere Trägheit |
| Spannungsklasse |
400 V |
| Eingangsleistung laut Typenschild |
220 VAC, 3,00 A (tatsächliches Typenschild) |
| Nennleistung |
1,0 kW (1000 W) |
| Nenndrehzahl |
2000 U/min |
| Maximale Drehzahl (Katalog) |
3000 U/min |
| Nennmoment |
4,77 Nm |
| Maximales Moment |
14,3 Nm |
| Nennstrom |
3,00 Arms |
| Maximaler Momentanstrom |
9,95 Arms |
| Gebertyp |
24-Bit-Inkrementaler optischer Geber |
| Motorbaugröße (Flansch) |
130 mm |
| Wellendurchmesser |
22 mm |
| Lochkreisdurchmesser (PCD) |
145 mm |
| Befestigungslochdurchmesser |
9 mm |
| Motorbaulänge (ohne Bremse) |
127,9 mm (LL-Dimension) |
| Wellenkonfiguration |
Passfeder mit Gewindebohrung |
| Wellen-/Anschlusskonfiguration |
Standard |
| Motorbremse |
Ohne Bremse |
| Wellendichtring |
Vorhanden |
| Rotorträgheit (ohne Bremse) |
7,79 x 10^-4 kg.m2 |
| Gewicht (ohne Bremse) |
4,9 kg |
| Nennleistungsrate (ohne Bremse) |
29,21 kW/s |
| Mechanische Zeitkonstante (ohne Bremse) |
1,47 ms |
| Maximale Radiallast |
490 N |
| Maximale Axiallast |
98 N |
| Drehmomentkonstante |
1,59 Nm/A |
| Spannungskonstante |
58,6 mV/U/min |
| Ankerwiderstand |
1,68 Ohm |
| Ankerinduktivität |
16 mH |
| Elektrische Zeitkonstante |
9,52 ms |
| Leistungsreduzierung Wellendichtring |
5 % unter Herstellerbedingungen |
| Isolationsklasse |
Klasse A (UL), Klasse B (CE) |
| Isolationswiderstand |
Größer als 100 MOhm bei 500 VDC |
| Isolationsfestigkeit |
2,3 kVAC für 1 Sekunde |
| Vibrationsklasse |
V15 |
| Vibrationsfestigkeit |
2,5 G |
| Schutzart |
IP67 unter spezifizierten Bedingungen |
| Betriebstemperatur |
-20 bis 60 °C (Leistungsreduzierung über 40 °C) |
| Lagertemperatur |
-20 bis 80 °C |
| Luftfeuchtigkeit (Betrieb/Lagerung) |
20 bis 90 % rel. Feuchte, nicht kondensierend |
Produktübersicht
Der Delta ECM-B3M-K21310RS1 ist ein
1,0 kW AC-Servomotor aus Deltas
ECM-B3M-Serie für kompatible
ASDA-B3-Servosysteme.
Dieser Motor mit mittlerer Trägheit gehört zur
400-V-Klasse und bietet eine
Nenndrehzahl von 2000 U/min bei einem
Nennmoment von 4,77 Nm.
Er verfügt über einen 24-Bit-Inkrementalgeber,
einen 130-mm-Flansch und eine
22-mm-Passfederwelle mit Wellendichtring,
ohne Haltebremse.
Hauptmerkmale
-
1,0 kW (1000 W) Nennausgangsleistung
-
Mittlere Trägheit (ECM-B3M-Design)
-
2000 U/min Nenndrehzahl
-
4,77 Nm Nennmoment
-
24-Bit-Inkrementalgeber
für die Positionsrückmeldung
-
130 mm Flansch
mit standardmäßiger 22-mm-Welle
-
Ohne Haltebremse
(für Konfigurationen ohne Bremse)
-
Passfederwelle mit Wellendichtring
und Gewindebohrung
Tatsächliche Produktprüfung
✓

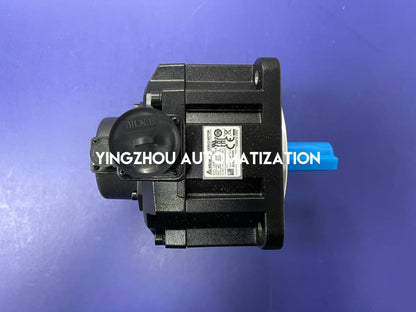

Tatsächliches Produktfoto vorhanden
✓

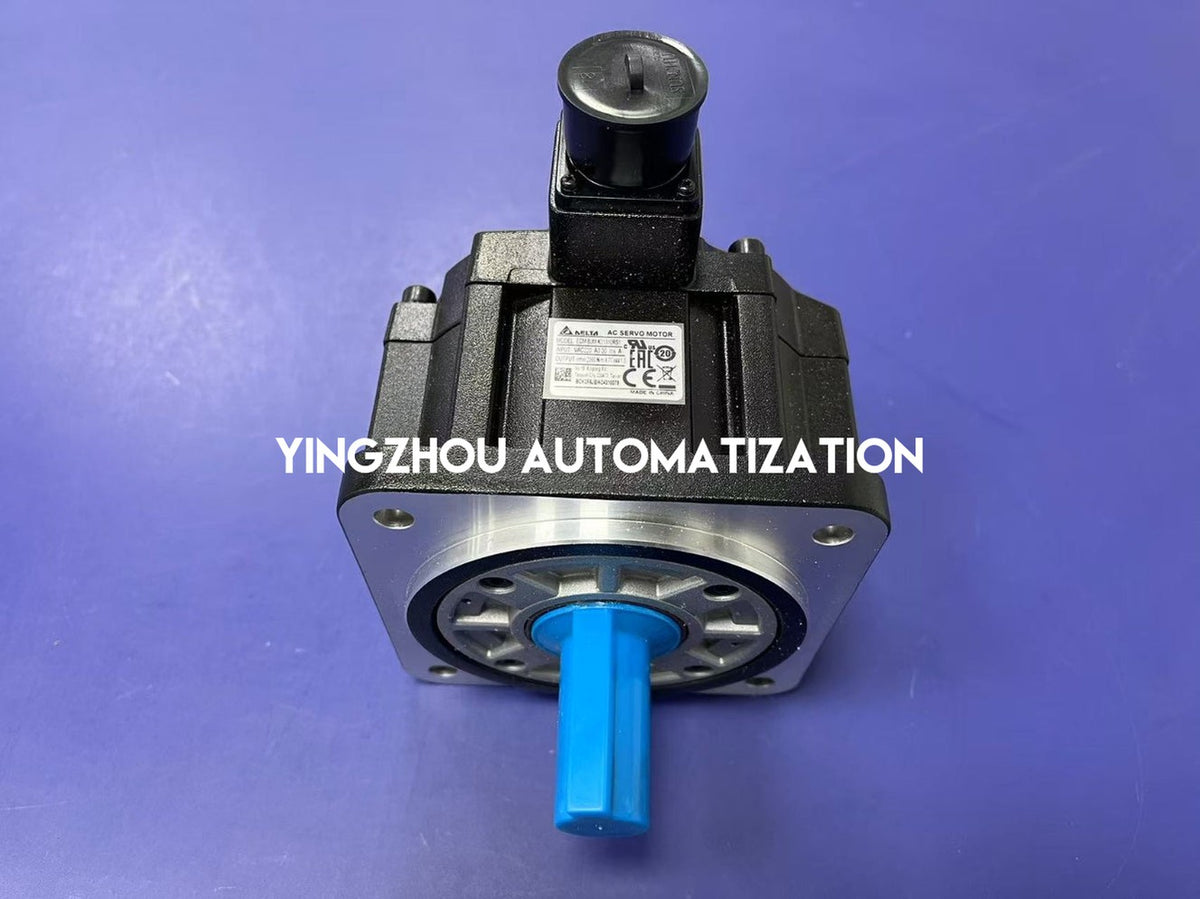

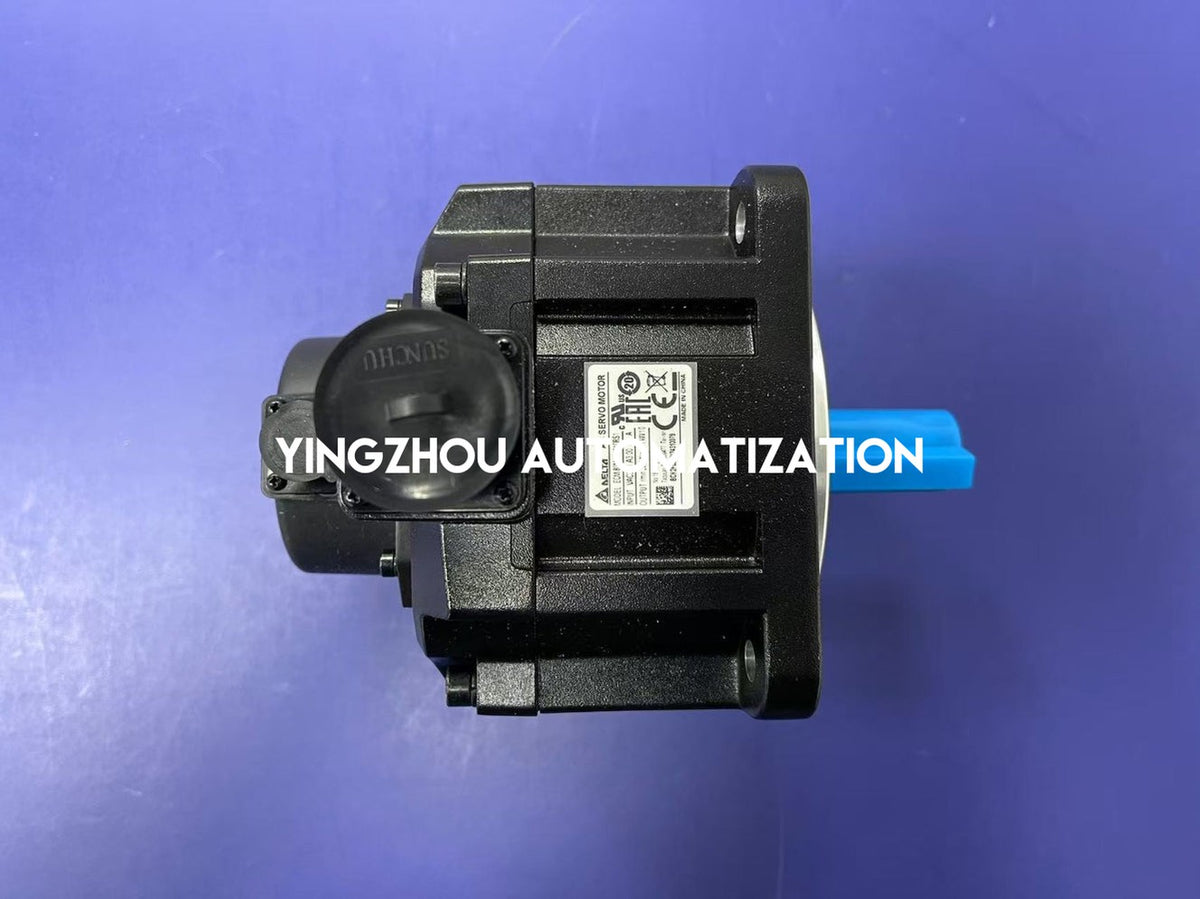

Genaues Modell/Typenschild sichtbar
✓

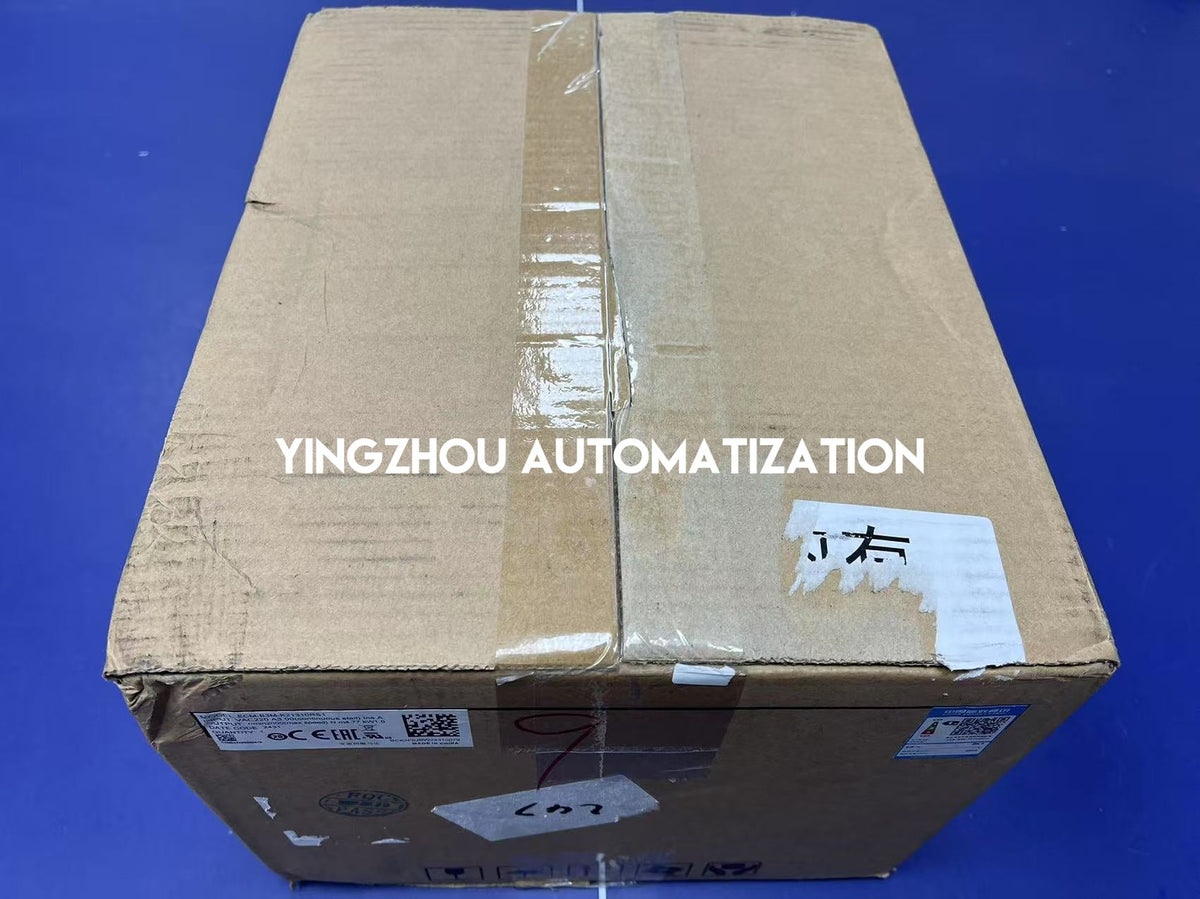

Verpackung mit exaktem Etikett abgebildet
✓

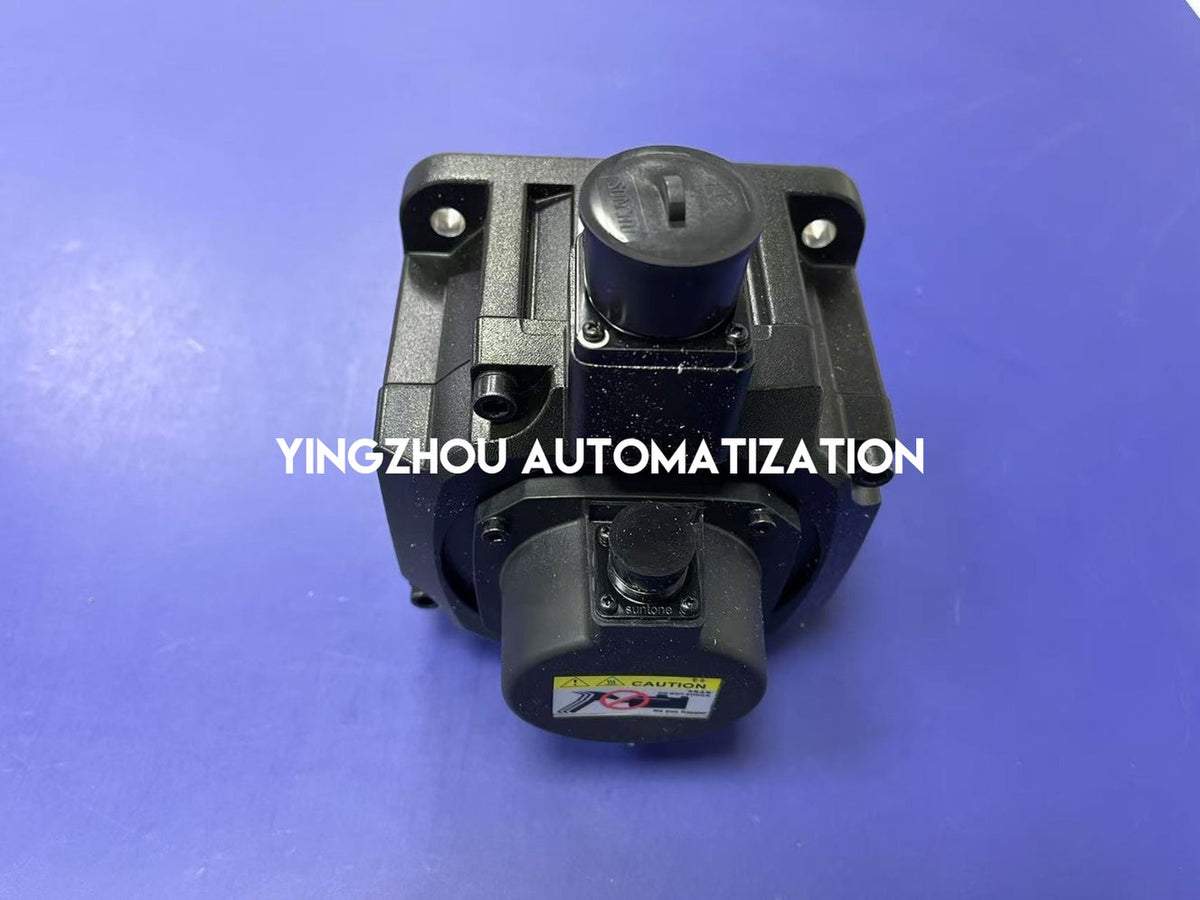

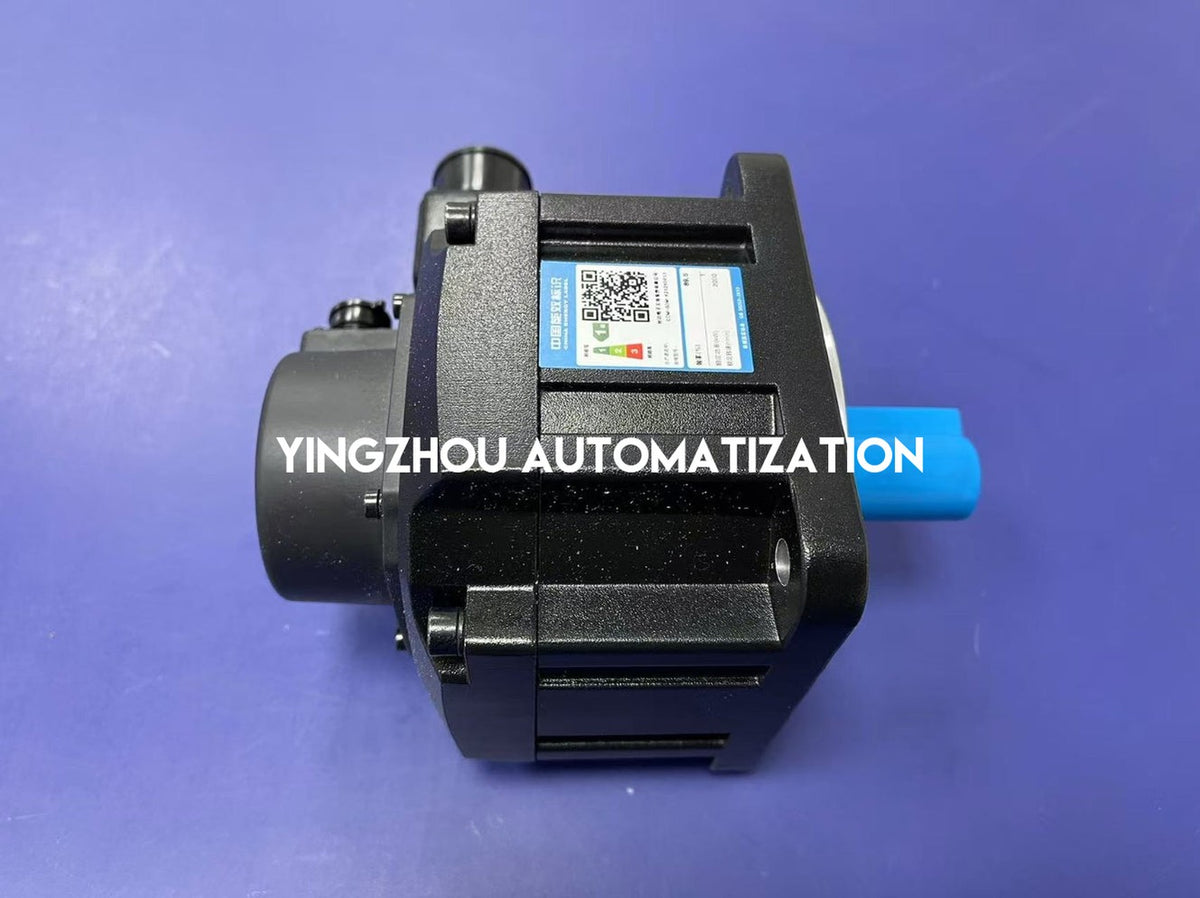

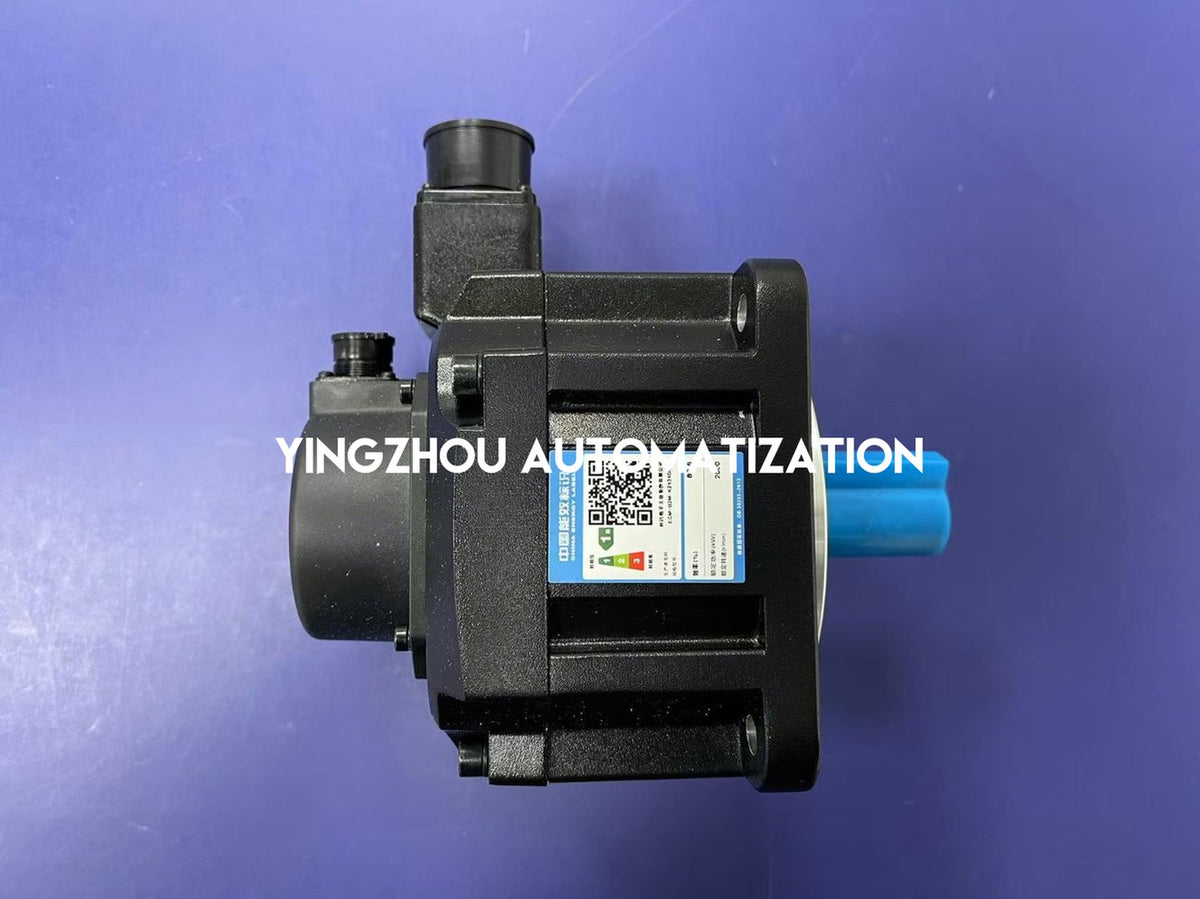

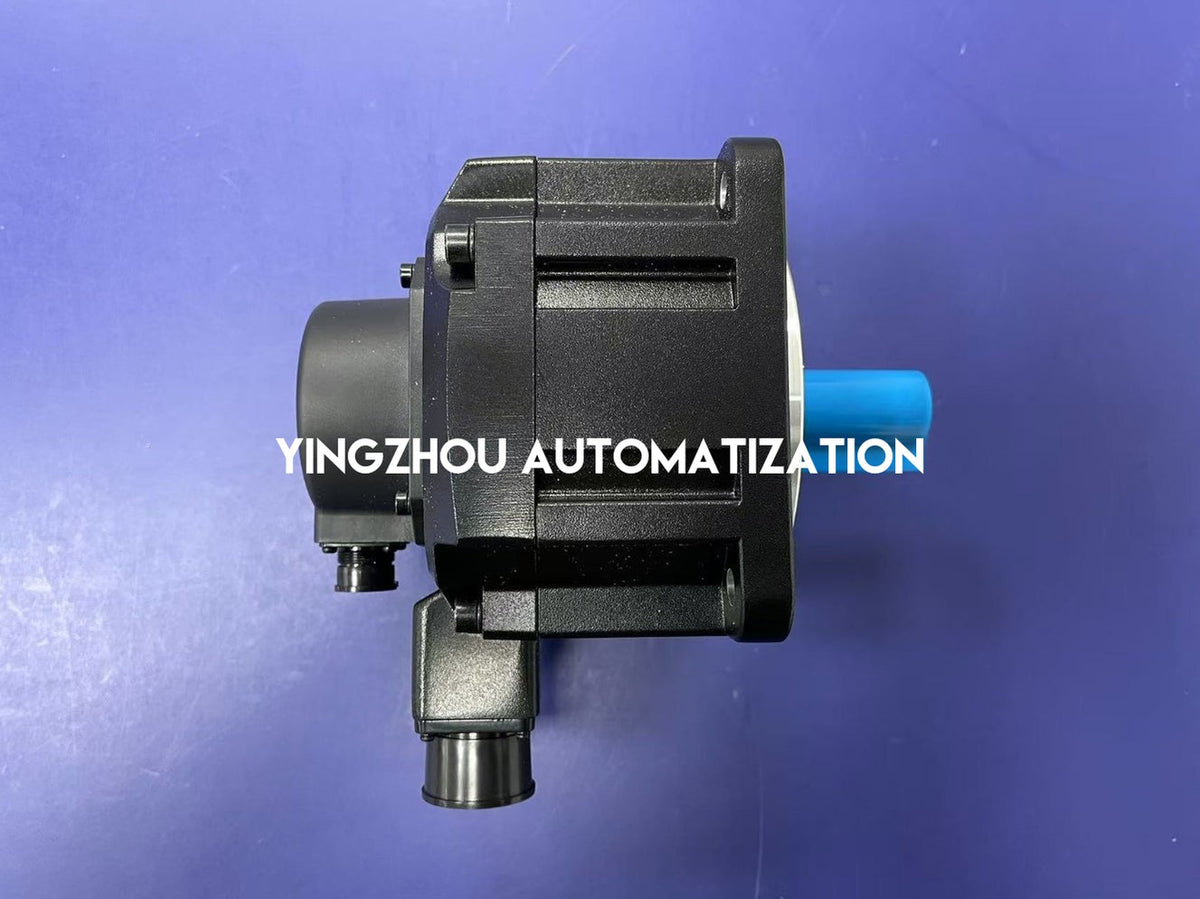

Motorgehäuse, Anschlussschutz und Wellenschutz abgebildet
✓
Überprüfen Sie vor der Bestellung das genaue Modell ECM-B3M-K21310RS1
Auf Lager & bereit für den Versand
Der Delta ECM-B3M-K21310RS1
ist aktuell auf Lager.

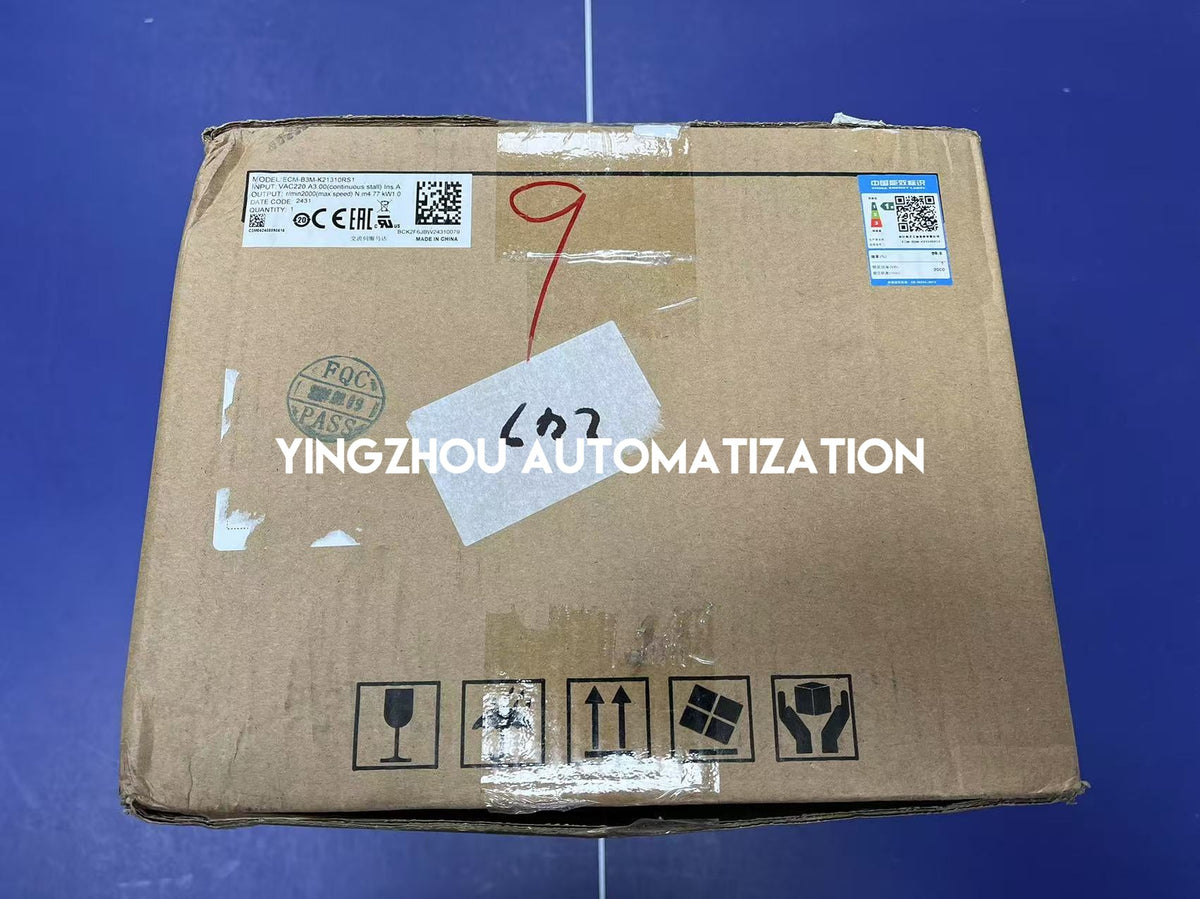

Tatsächliche Fotos des Produkts und der Verpackung
werden zur Verifizierung durch den Käufer bereitgestellt.
Die RS1-Konfiguration wird ohne
integrierte Haltebremse geliefert und beinhaltet
einen Wellendichtring.
Bestellen Sie online oder kontaktieren Sie uns für
Projektanfragen oder Mengenrabatte.
