| Bestellcode (Modell) |
DVP04AD-SL |
| Produktserie |
DVP-S Slim Platzsparende SPS-Serie |
| Modultyp |
Hochgeschwindigkeits-Analog-Eingangsmodul für die linke Seite (AI) |
| Gesamtzahl der Eingangskanäle |
4 isolierte Analogspuren (4 AI-Kanäle) |
| Unterstützte Spannungsbereiche |
±10 V | ±5 V | 0 ~ 10 V | 0 ~ 5 V | 1 ~ 5 V |
| Unterstützte Strombereiche |
±20 mA | 0 ~ 20 mA | 4 ~ 20 mA |
| Digitale Auflösung |
16-Bit Hochgeschwindigkeits-Analog-Digital-Verarbeitungskern |
| Datenzugangsverbindung |
Linke Seite Hochgeschwindigkeits-Parallelkommunikationsbus |
Leistungsübersicht

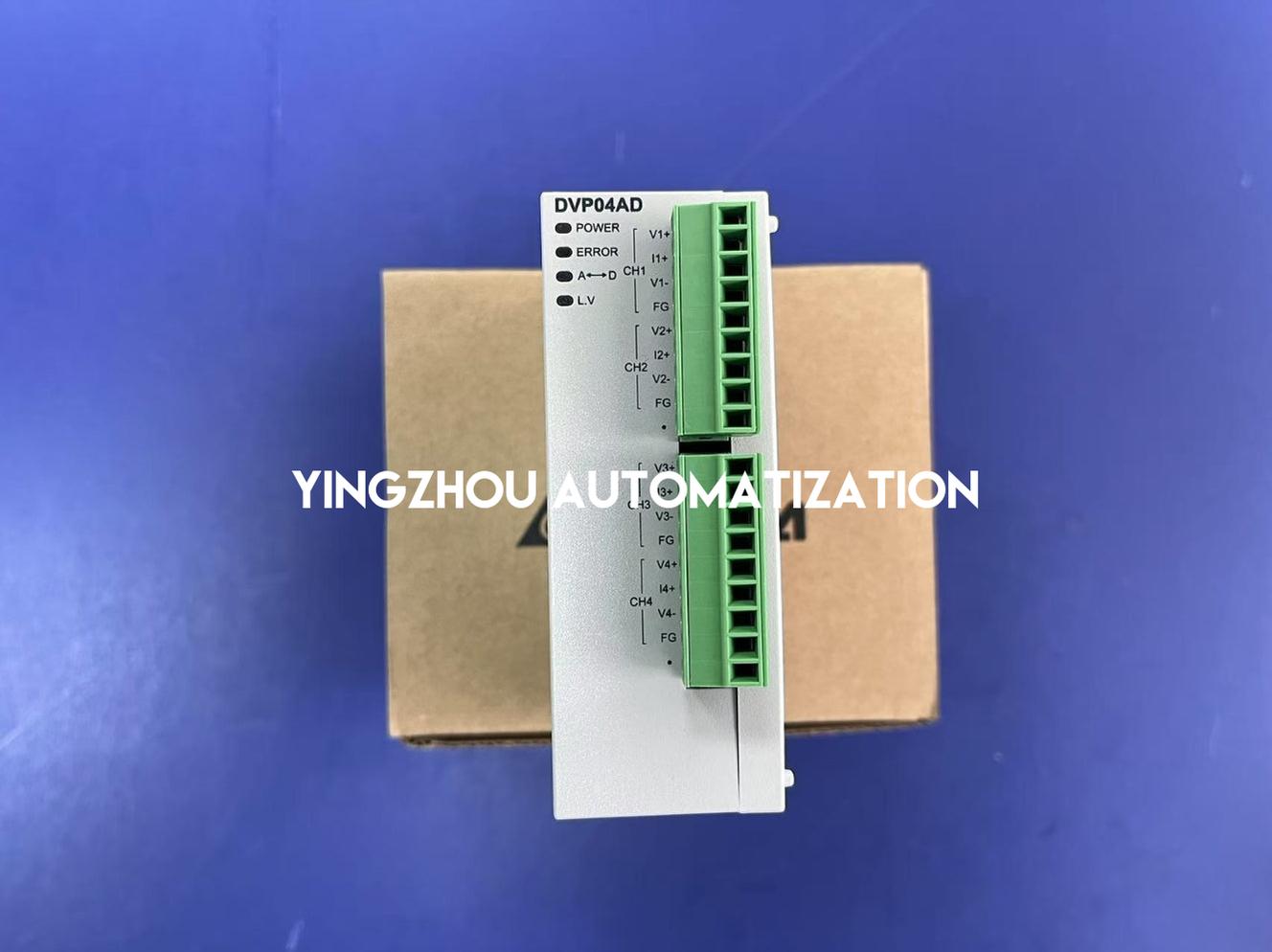

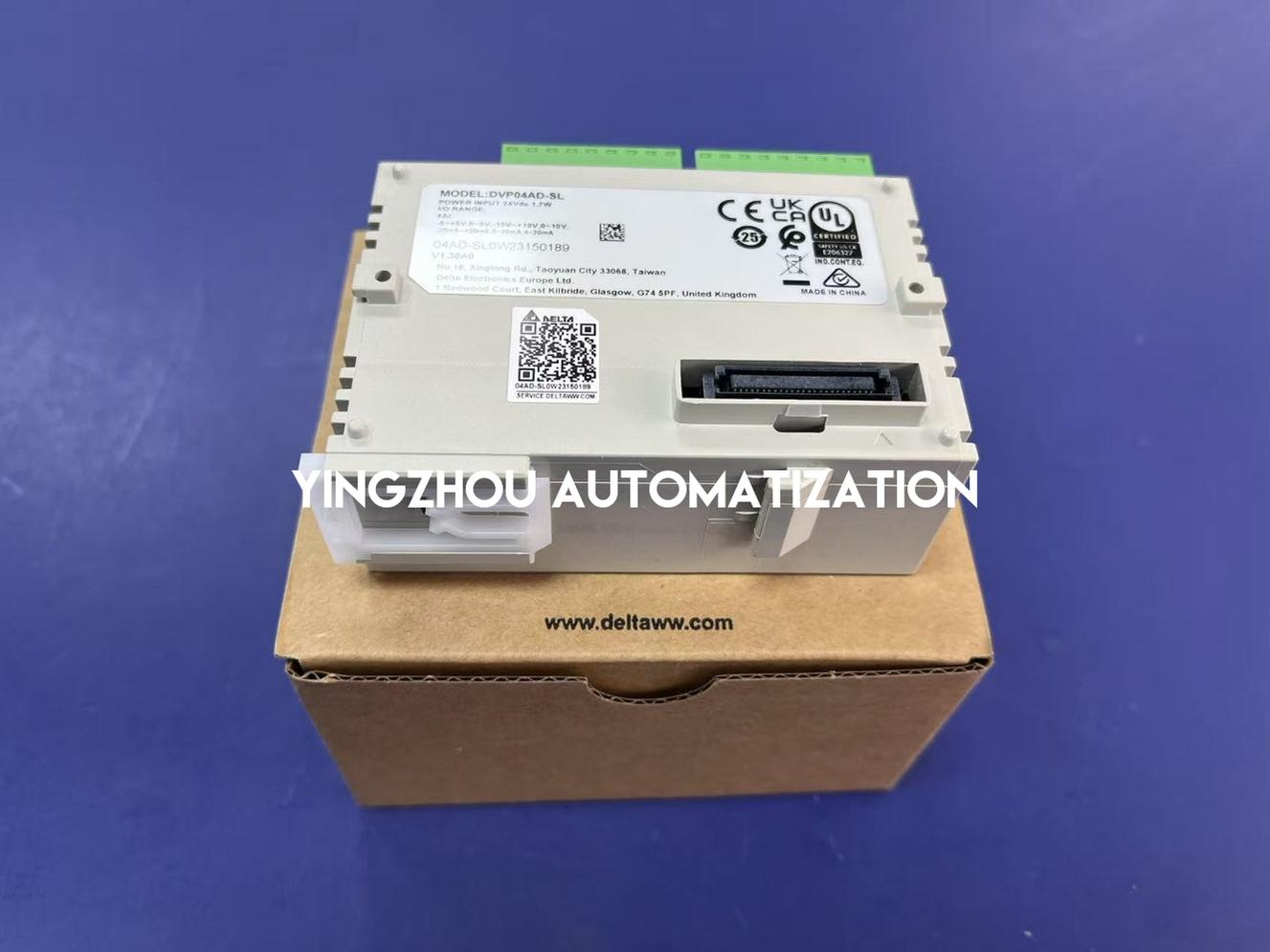

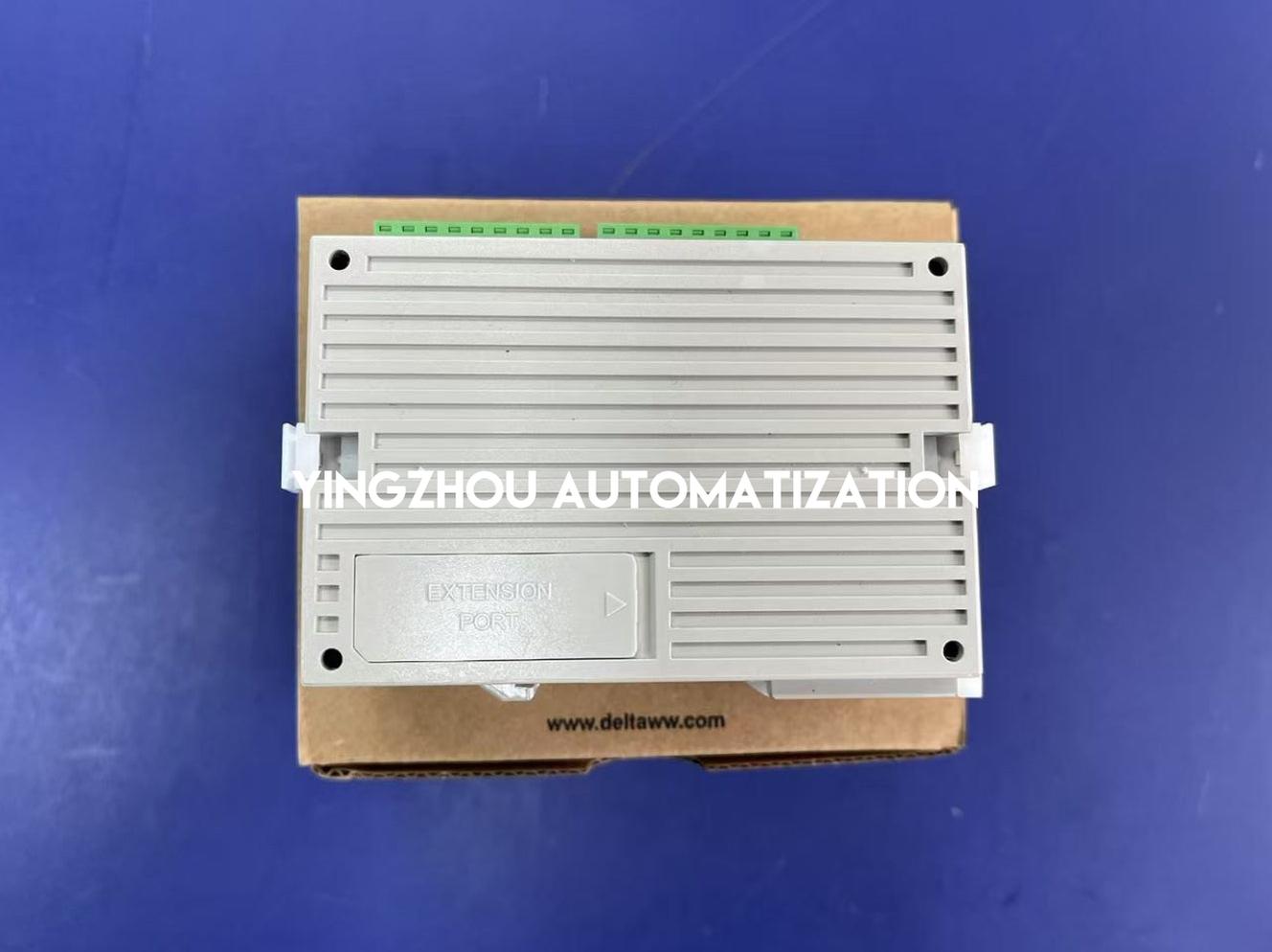

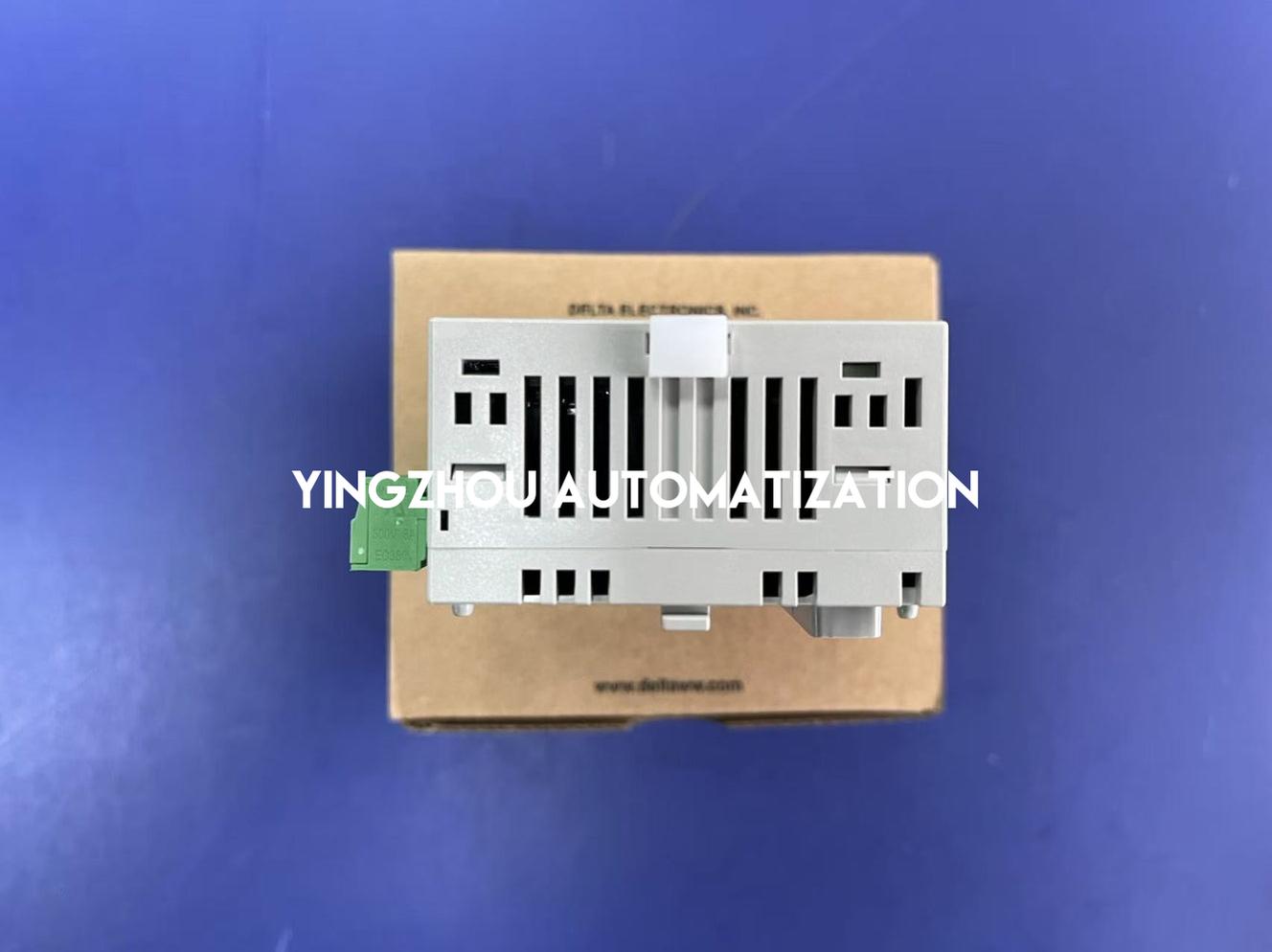

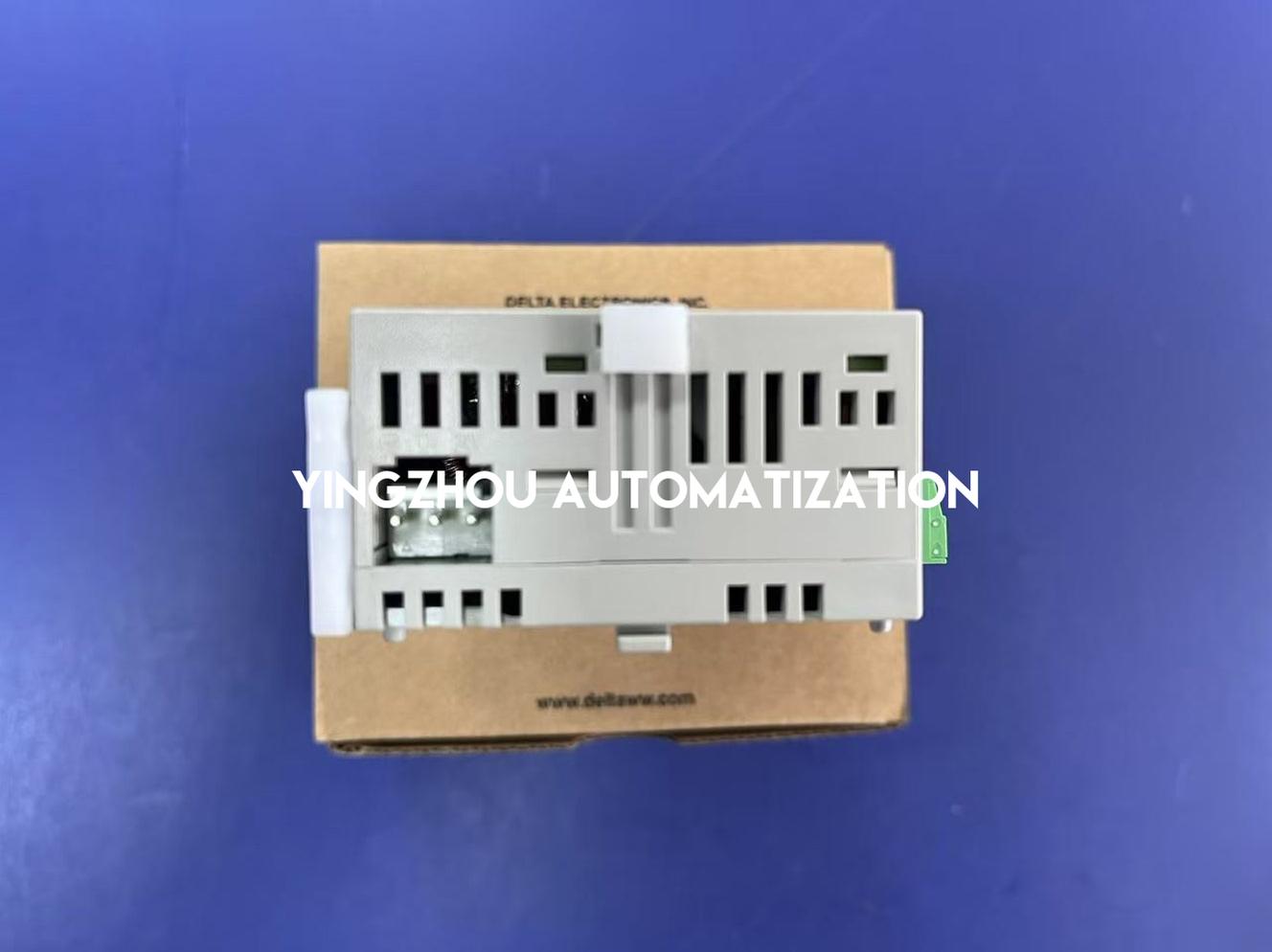

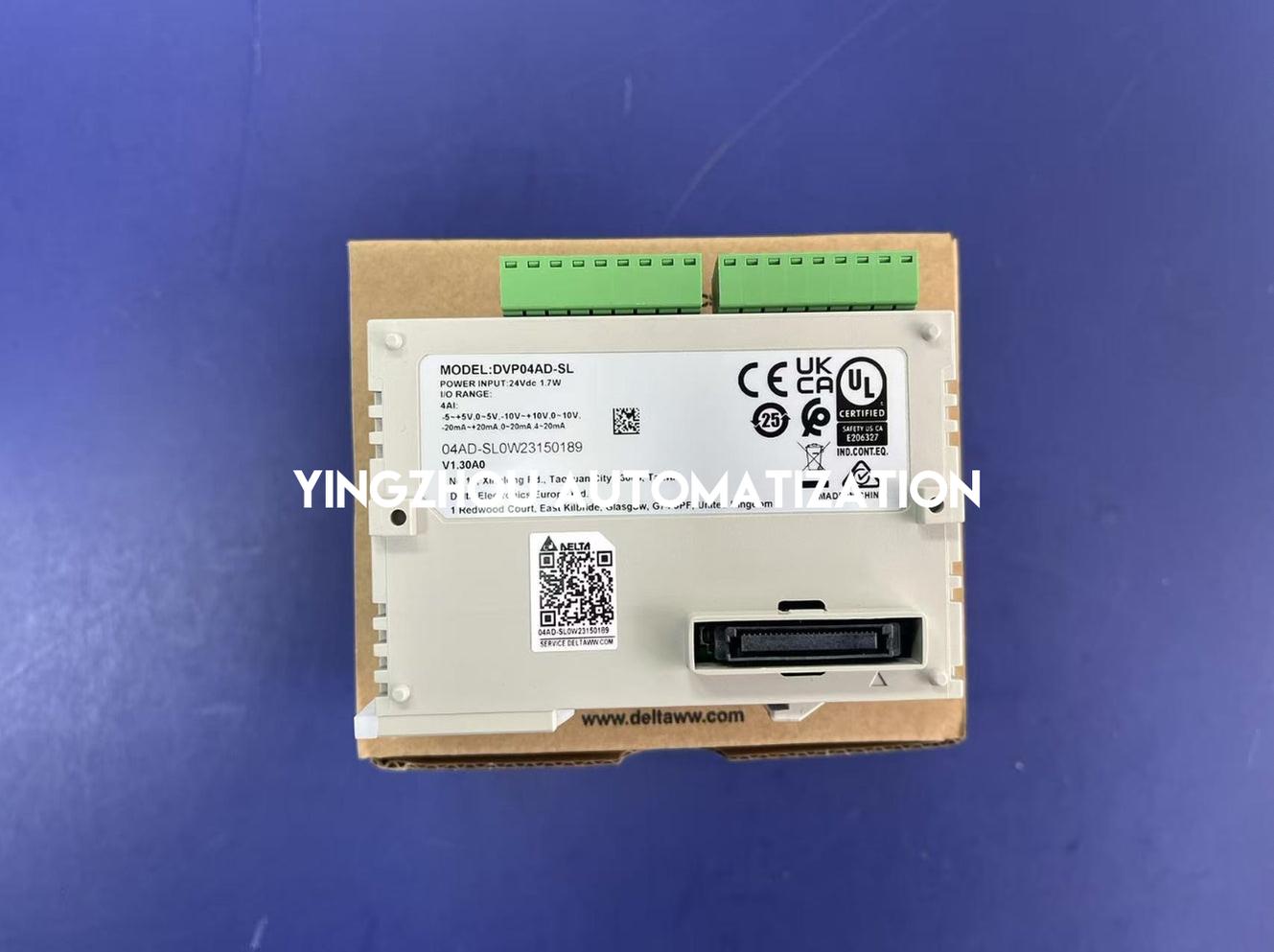

Das Delta DVP04AD-SL ist ein industrielles 4-Kanal-Hochgeschwindigkeits-Analog-Eingangs-Erweiterungsmodul, das speziell für die Integration mit platzsparenden DVP-S Slim-Serien speicherprogrammierbaren Steuerungen (SPS) entwickelt wurde. Mit einer fortschrittlichen parallelen Busarchitektur auf der linken Seite bietet diese Premium-Komponente im Vergleich zu Standardmodulen auf der rechten Seite deutlich höhere Datenaktualisierungsraten, was sie perfekt für zeitkritische Parameter macht. Ausgestattet mit einem hochpräzisen 16-Bit-Analog-Digital-Wandlerkern (A/D) koordiniert es eine fehlerfreie Datenerfassung über mehrere Standard-Spannungsbereiche (bis zu ±10V) und industrielle Stromschleifen (einschließlich 4-20mA). Es bietet eine robuste interne Optokoppler-elektrische Isolation pro Kanal, um starke Gleichtakt-Fabrikstörungen aktiv zu unterdrücken und eine felsenfeste Signalverfolgung zu gewährleisten.
📋 Kritische Anwendungsprüfung
-
Branche: Schnelle Durchflussmesser, Hochgeschwindigkeits-Hydraulikleitungen, Präzisions-Chemikaliendosierwandler, Dynamische Spannungsregler, Echtzeit-Instrumentenrückmeldungen.
-
Geschwindigkeitsvorteil linke Seite: Wird auf der linken Seite kompatibler DVP-S-Serien-Master-CPUs (wie DVP-SV2 oder DVP-SX2) montiert und nutzt die parallele Buskommunikation, um blitzschnelle Ausführungszeiten zu erzielen.
-
Multi-Signal-Anpassungsfähigkeit: Softwarekonfigurierbare Register ermöglichen es jeder der 4 unabhängigen Schleifen, gleichzeitig verschiedene Strom- oder Spannungsvarianten zu verarbeiten, wodurch die Systemhardwarekosten gesenkt werden.
Delta DVP SPS-Systemintegration:
