Delta DTC1000V DTC-Serie Modulare PID-Temperaturregler
24VDC | 12VDC / 40mA Spannungsimpuls | RS-485 Modbus | DIN-Schiene | Modulare Erweiterung
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Genaues Modell |
DTC1000V |
| Serie |
DTC-Serie |
| Produkttyp |
Modularer PID-Temperaturregler |
| Reglerposition |
Haupt- / Erster Regler |
| Stromversorgung |
24VDC |
| Versorgungsspannungstoleranz |
±10% der Nennspannung |
| Zulässiger Versorgungsbereich |
21,6-26,4VDC |
| Basisverbrauch des Reglers |
3W ohne Erweiterungsmodule |
| Maximale kombinierte Leistung |
24W Max. für Regler und angeschlossene Erweiterungsmodule |
| Maximale DTC2000-Erweiterung |
7 kompatible Module |
| Regelausgang 1 Typ |
DC-Spannungsimpuls |
| Regelausgang 1 Spannung |
12VDC |
| Impulsspannungstoleranz |
+10% / -20% |
| Impulsausgang Maximalstrom |
40mA |
| Ausgang 2 Typ |
SPST-Relais |
| Ausgang 2 Kontaktbelastbarkeit |
250VAC / 3A ohmsche Last |
| Ausgangsfunktionen |
Konfigurierbare Regel- und Alarmfunktionen |
| Thermoelement-Eingänge |
K, J, T, E, N, R, S, B, L, U, TXK |
| Platin-RTD-Eingänge |
Pt100 / JPt100 |
| Analoge Spannungseingänge |
0-5V / 0-10V / 0-50mV |
| Analoge Stromeingänge |
0-20mA / 4-20mA |
| Abtastrate Thermoelement / RTD |
0,4 Sekunden |
| Abtastrate Analogeingang |
0,15 Sekunden |
| Regelmethoden |
PID / Programmierbarer PID / ON-OFF / Manuell |
| PID-Autotuning |
Unterstützt |
| Programmierbare Temperaturregelung |
Bis zu 64 Temperatur- / Zeiteinstellungen |
| Alarmfunktionen |
Wählbare Modi (abhängig von der Ausgangskonfiguration) |
| Integrierte Kommunikation |
RS-485 |
| Kommunikationsprotokoll |
Modbus ASCII / RTU |
| Kommunikations-Baudraten |
2400 / 4800 / 9600 / 19200 / 38400 bps |
| Passwortschutz |
3 Ebenen (Serienfunktion) |
| Statusanzeige |
LED-Anzeigen |
| Erweiterungsschnittstelle |
Integrierter Erweiterungsanschluss |
| Modulverbindung |
Interne 24VDC Stromversorgung und Kommunikationsverbindungen |
| Installationsmethode |
DIN-Schienenmontage |
| Reglerbreite |
25,2 mm |
| Reglerhöhe |
90 mm |
| Gehäusetiefe (Referenz) |
60 mm |
| Betriebstemperatur |
0°C bis +50°C |
| Lagertemperatur |
-20°C bis +65°C |
| Betriebsluftfeuchtigkeit |
35-85% RH, nicht kondensierend |
| Maximale Betriebshöhe |
Unter 2000 m |
| Verschmutzungsgrad |
2 |
Produktübersicht
Der Delta DTC1000V ist ein
modularer PID-Temperaturregler
aus der DTC-Serie von Delta.
Er dient als Hauptregler für ein erweiterbares,
auf DIN-Schienen montiertes Temperaturregelsystem und
wird mit einer 24VDC-Stromversorgung betrieben.
Der Hauptregelausgang ist ein
12VDC-Spannungsimpulsausgang mit bis zu 40mA,
während der Ausgang 2 ein
250VAC / 3A-Relaisausgang für ohmsche Lasten ist.
Das Gerät verfügt über RS-485 Modbus ASCII / RTU
Kommunikation und unterstützt Thermoelement-, RTD- und Analogeingänge.
Kompatible DTC2000-Module können zur Erweiterung
des Temperaturregelsystems angeschlossen werden.
Wichtige Produktmerkmale
-
24VDC-Versorgung für modulare industrielle Temperaturregelung
-
12VDC / Max. 40mA Haupt-Spannungsimpuls-Regelausgang
-
250VAC / 3A-Relais als zweiter Ausgang für ohmsche Lasten
-
Integrierte RS-485 Modbus ASCII / RTU Kommunikation
-
Thermoelement-, RTD- und Analogeingänge für flexible Prozessmessung
-
PID / Programmierbarer PID / ON-OFF / Manuelle Regelung
-
Modulares DIN-Schienen-Design mit Erweiterungsanschluss und Unterstützung für bis zu sieben DTC2000-Module
Tatsächliche Produktüberprüfung
✓

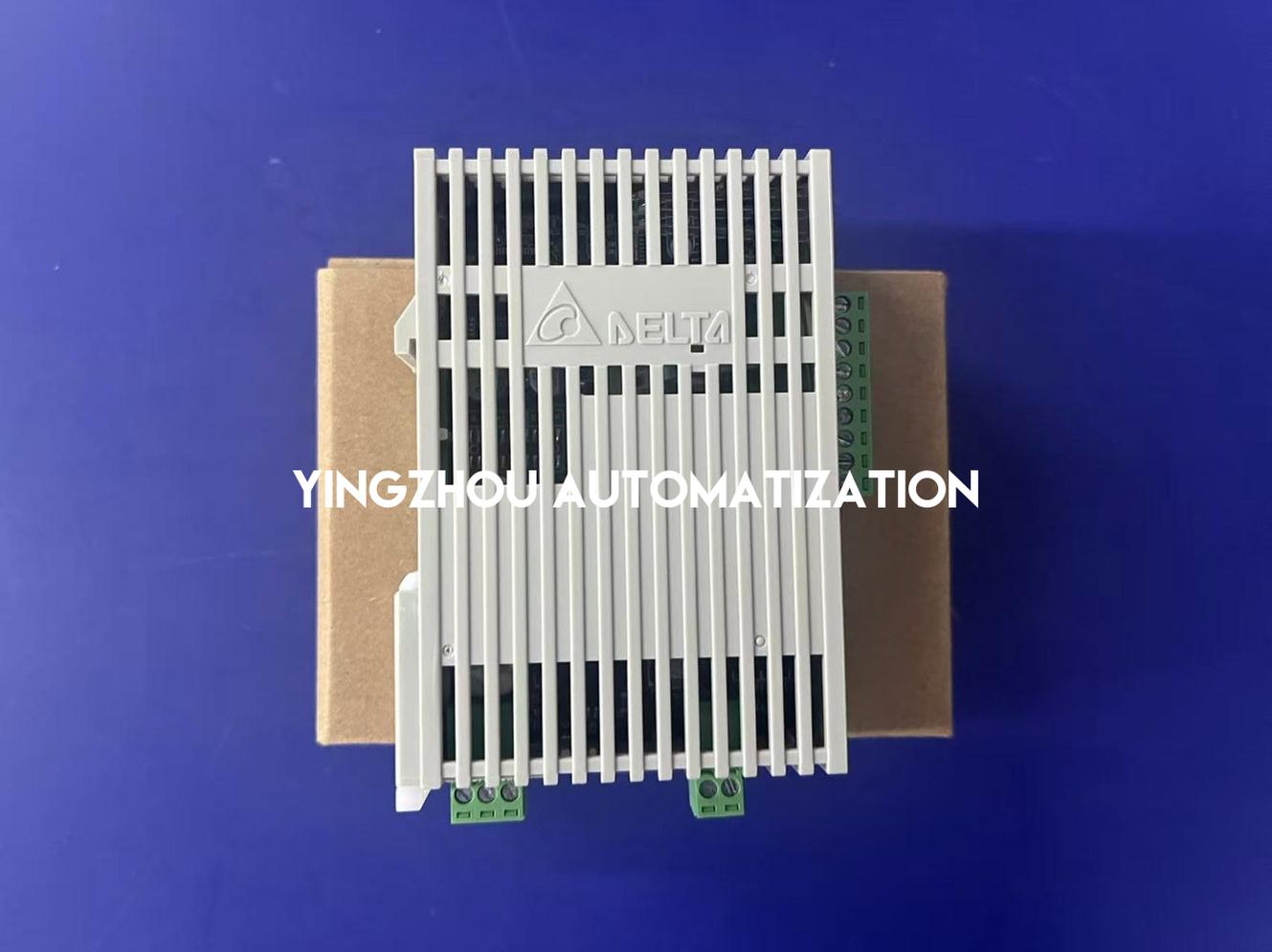

Tatsächliche Produktfotos
✓

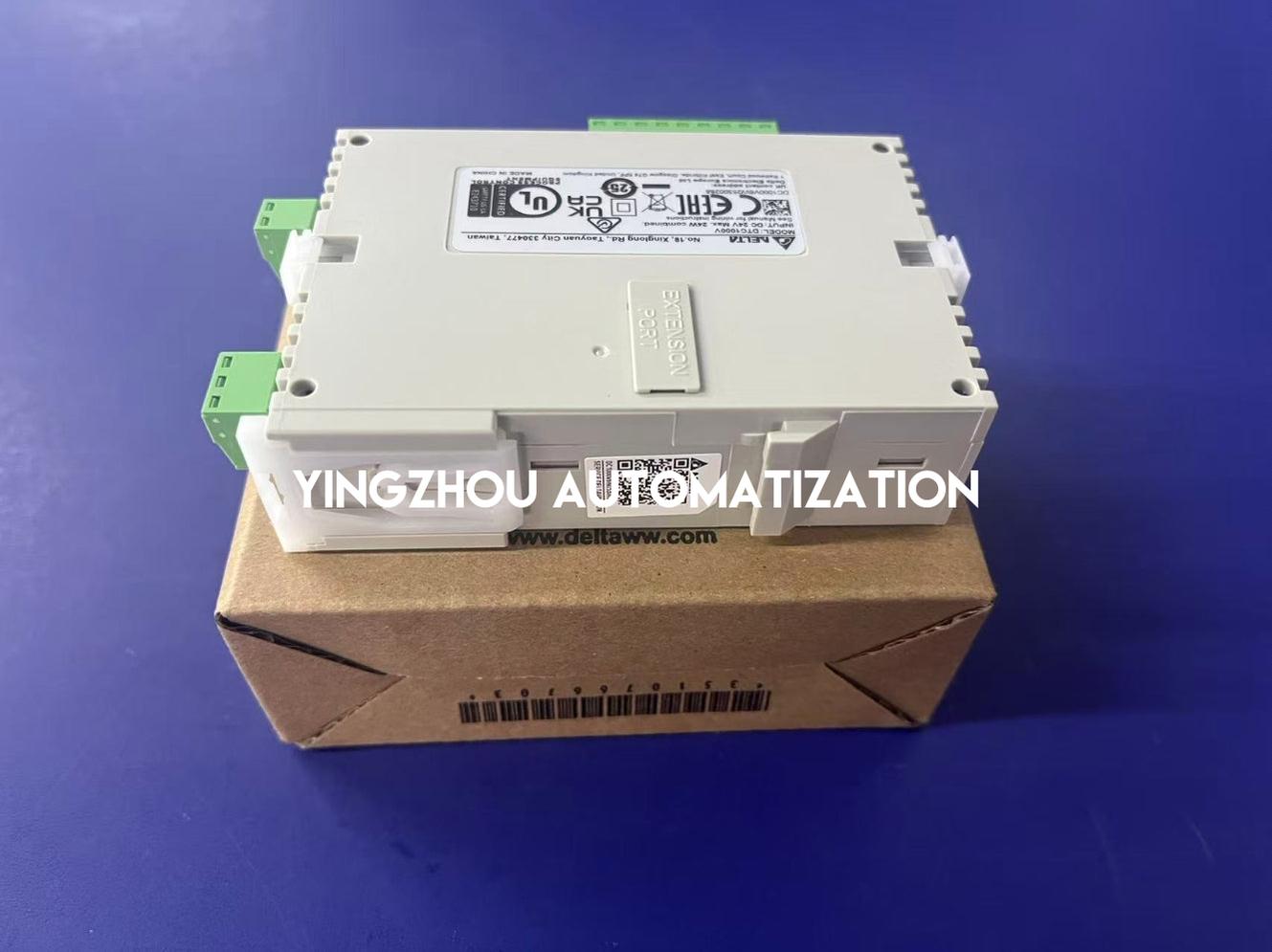

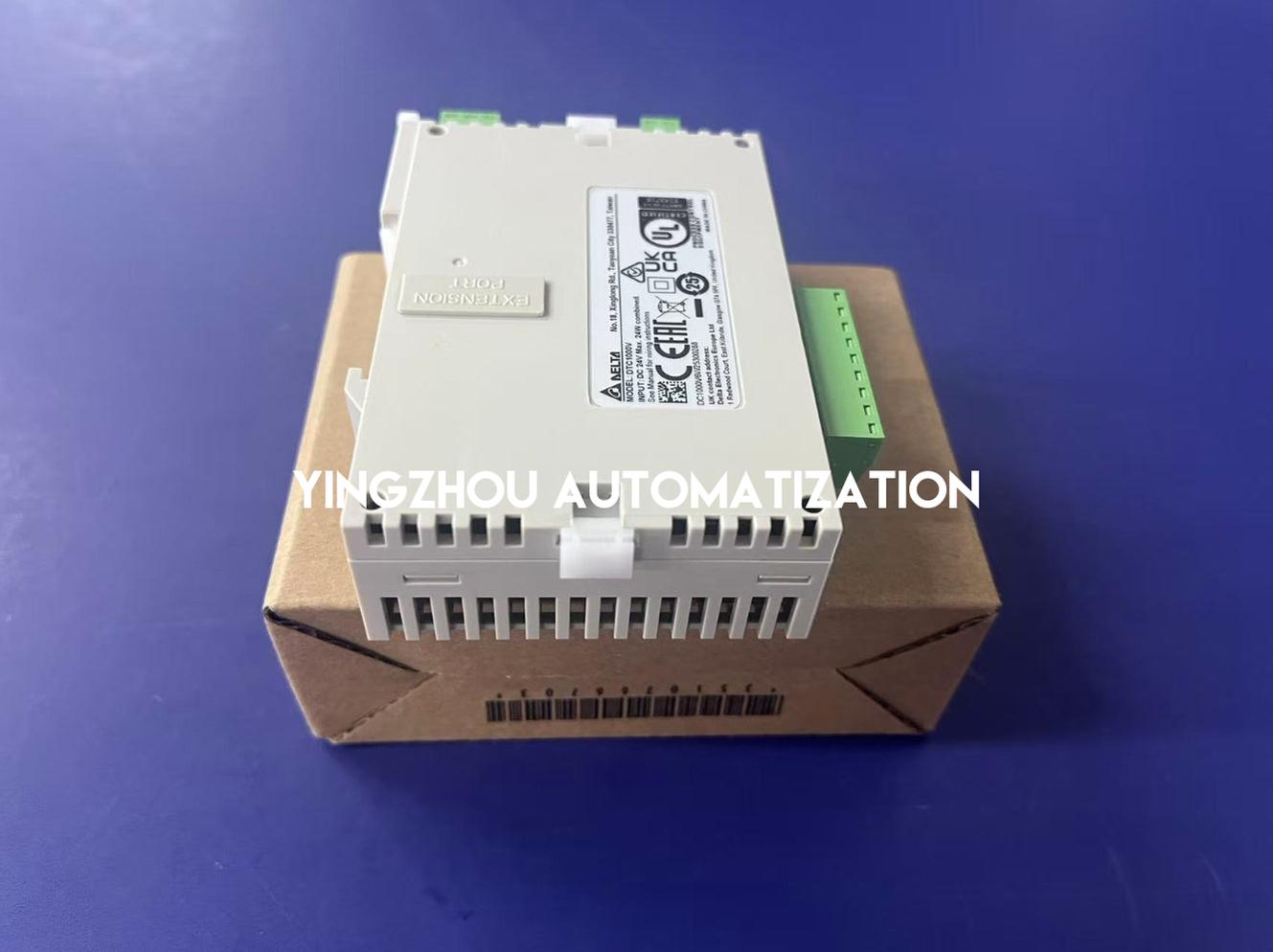

Modell/Typenschild sichtbar: DTC1000V
✓

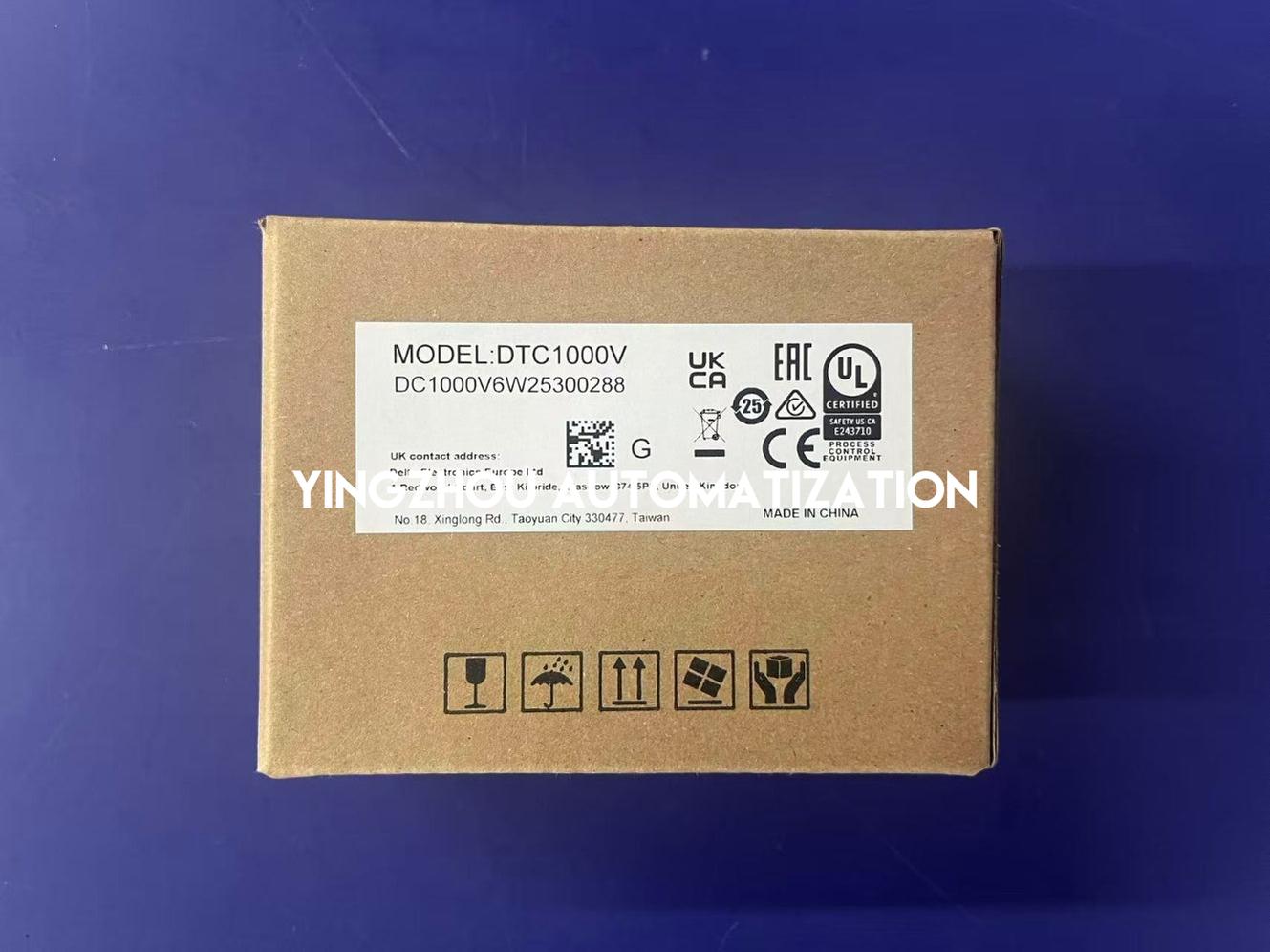

Verpackungsetikett mit passendem Modell abgebildet
✓

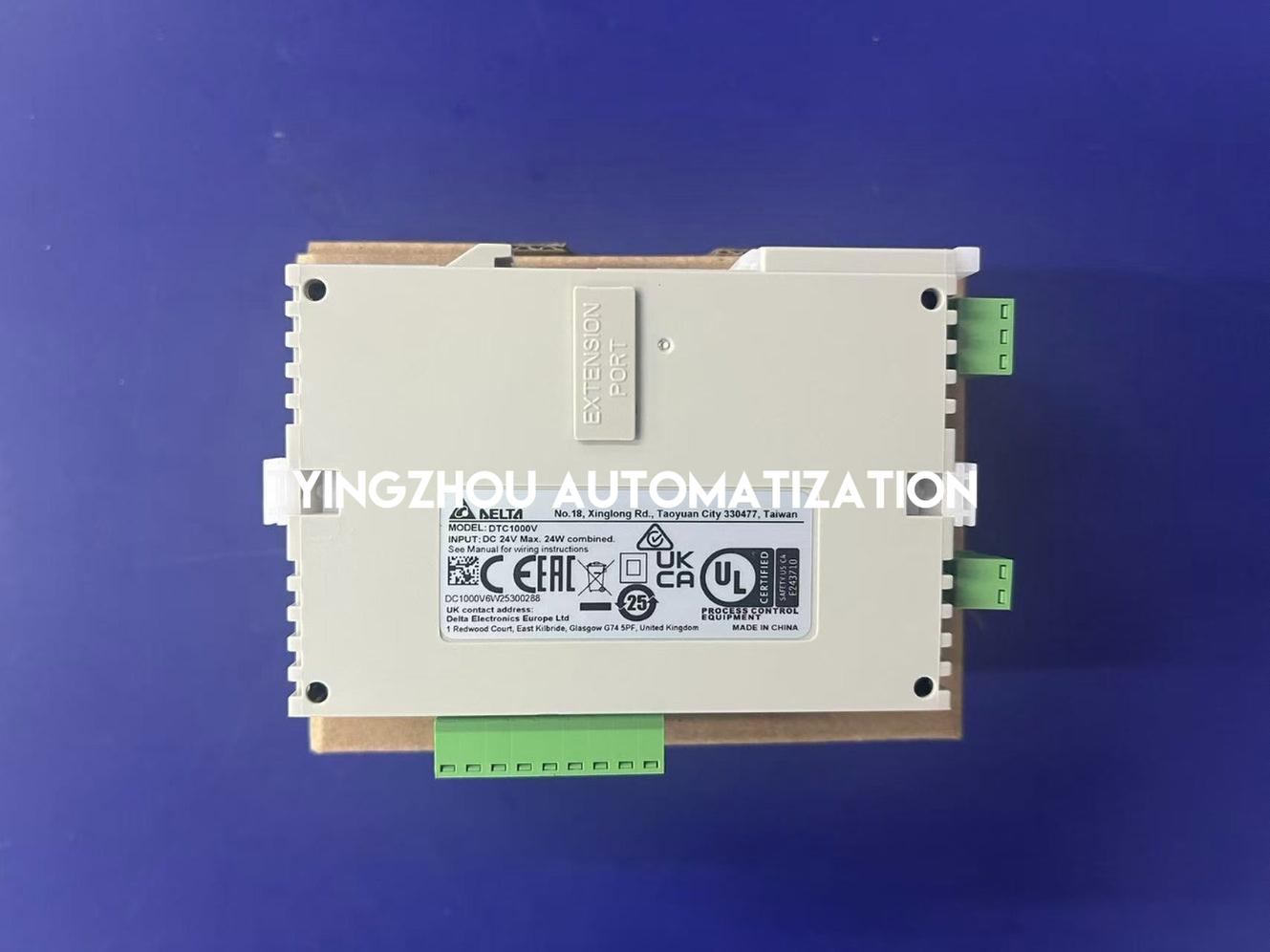

Tatsächliches Typenschild: DC 24V, max. 24W kombiniert
✓

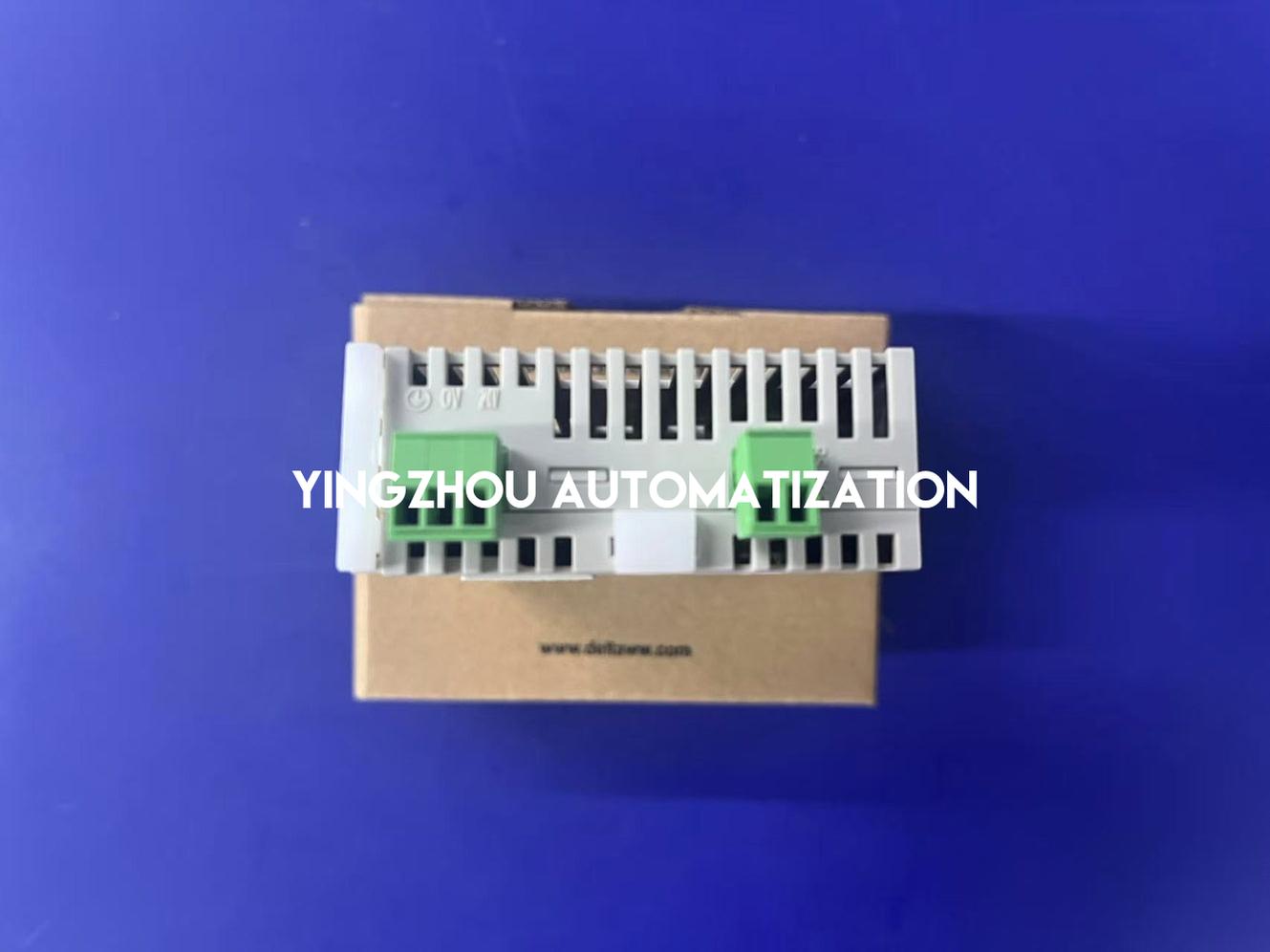

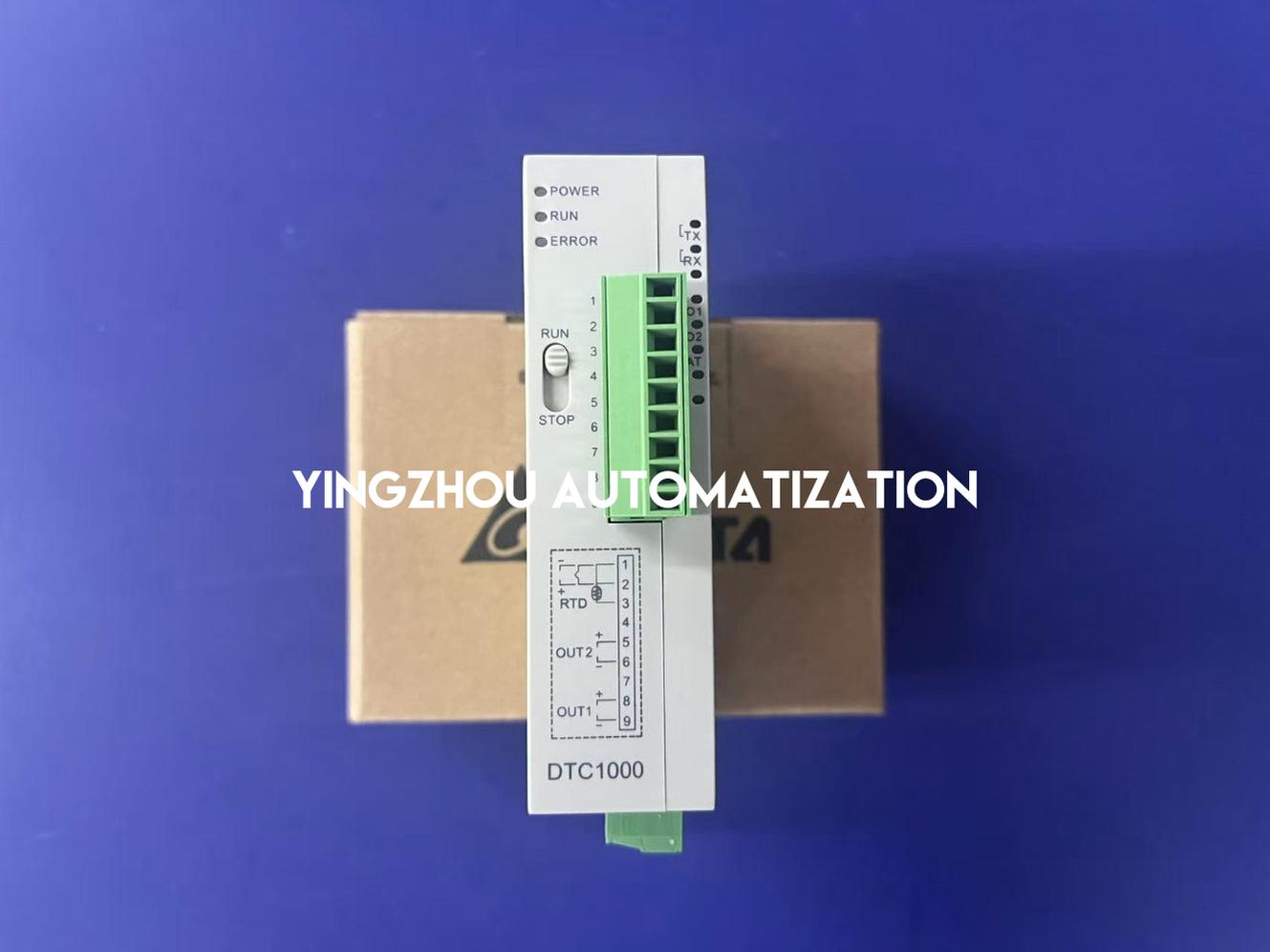

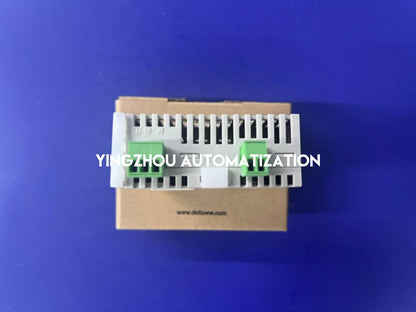

Erweiterungsanschluss und Anschlussklemmen sichtbar
✓
Überprüfen Sie das genaue Modell DTC1000V vor der Bestellung
Auf Lager & bestellbereit
Der Delta DTC1000V ist derzeit auf Lager.
Tatsächliche Produkt- und Verpackungsfotos stehen
als Referenz für den Käufer zur Verfügung.
Bitte bestätigen Sie vor der Bestellung das genaue Modell, die 24VDC-Stromversorgung,
den 12VDC-Impulsausgang, die Anforderungen an den Relaisausgang,
den Sensortyp, die RS-485-Kommunikation und
alle benötigten DTC2000-Erweiterungsmodule.
