Delta DPM-C530E Multifunktions-Leistungsmessgerät der DPM-C-Serie
96 × 96 mm | Klasse 0.5S | Dualer Ethernet-Modbus-TCP-Anschluss | Oberschwingungsanalyse bis zur 31. Ordnung
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Genaues Modell |
DPM-C530E |
| Serie |
Serie DPM-C530 |
| Produkttyp |
Digitales Multifunktions-Leistungsmessgerät |
| Größe Frontplatte |
96 × 96 mm |
| Schalttafelausschnitt |
92 × 92 mm |
| Gesamtabmessungen |
96 × 96 × 127,5 mm (Katalog 2023) |
| Ungefähres Gewicht |
450 g (Katalog 2023) |
| Montage |
Schalttafeleinbau |
| Display-Typ |
Punktmatrix-LCD mit weißer LED-Hintergrundbeleuchtung |
| Anzeigesprachen |
Chinesisch / Englisch / Japanisch |
| Unterstützte Verdrahtungssysteme |
1P2W / 1P3W / 3P3W / 3P4W |
| Leitungsspannungsmessung |
35-690 VAC (L-L) |
| Phasenspannungsmessung |
20-400 VAC (L-N) |
| Nennstromeingang |
1 A / 5 A |
| Frequenzbereich Messung |
45-70 Hz |
| Genauigkeit Strommessung |
±0,5 % |
| Genauigkeit Spannungsmessung |
±0,5 % |
| Genauigkeit Wirkleistung |
±0,5 % |
| Genauigkeit Blindleistung |
±1 % |
| Genauigkeit Scheinleistung |
±2 % |
| Genauigkeit Wirkenergie |
IEC 62053-22 Klasse 0.5S |
| Genauigkeit Blindenergie |
±1 % |
| Genauigkeit Scheinenergie |
±2 % |
| Genauigkeit Leistungsfaktor |
±0,5 % |
| Genauigkeit Frequenz |
±0,5 % |
| Elektrische Messwerte |
Spannung / Strom / Frequenz / Leistungsfaktor |
| Leistungsmessungen |
Wirk- / Blind- / Scheinleistung |
| Energiemessungen |
Wirk- / Blind- / Scheinenergie |
| Strom- und Leistungsbedarf |
Unterstützt |
| Bedarfsberechnungsmodi |
Gleitend / Festes Intervall |
| Spannungs- / Strom-Unsymmetrie |
Unterstützt |
| Gesamte harmonische Verzerrung |
Spannungs-THD / Strom-THD |
| Einzelne Oberschwingungsanalyse |
Bis zur 31. Ordnung |
| Max.-/Min.-Wert-Historie |
Unterstützt mit Zeitstempeln |
| Alarmbedingungen |
29 Typen |
| Historische Alarmaufzeichnungen |
Bis zu 500 |
| Integrierte Datenprotokollierung |
Unterstützt |
| Aufgezeichnete Parameter |
Bis zu 17 |
| Beispiel Datenprotokollierungskapazität |
17 Parameter in 1-Minuten-Intervallen für ca. 30 Tage |
| Benutzerdefinierte Modbus-Parameteradressen |
35 |
| Monatliche Energiewerte |
Unterstützt |
| Mehrfachtarif-Energieperioden |
8 |
| Hilfsstromversorgung |
AC 100-240 V, 50/60 Hz (laut Typenschild) |
| Max. Leistungsaufnahme |
4,6 W |
| Kommunikationsschnittstelle |
Zwei Ethernet-Anschlüsse |
| Ethernet-Datenrate |
10/100 Mbit/s |
| Kommunikationsprotokoll |
Modbus TCP |
| Ethernet-Verbindungsarchitektur |
Reihenschaltung (Daisy Chain) unterstützt; Ringtopologie nicht unterstützt |
| Webbasierte Konfiguration |
Unterstützt |
| RS-485 / Modbus RTU |
Nicht im DPM-C530E enthalten |
| BACnet MS/TP |
Nicht im DPM-C530E enthalten |
| Integrierte digitale E/A |
Nicht für DPM-C530E gelistet |
| Schutzart Frontplatte |
IP52 |
| Schutzart Gehäuse |
IP20 |
| Betriebstemperatur |
-20 °C bis +60 °C (Katalog 2023) |
| Lagertemperatur |
-30 °C bis +70 °C (Katalog 2023) |
| Relative Luftfeuchtigkeit |
Bis zu 95 % RH |
| Maximale Betriebshöhe |
Unter 2000 m |
| Sicherheitszertifizierungen |
UL / CE |
Produktübersicht
Das Delta DPM-C530E ist ein fortschrittliches
digitales Multifunktions-Leistungsmessgerät
aus der Serie DPM-C530 von Delta.
Es verfügt über eine 96 × 96 mm Frontplatte,
einen 92 × 92 mm Montageausschnitt
und ein Punktmatrix-LCD mit weißer LED-Hintergrundbeleuchtung.
Das Messgerät unterstützt einphasige und dreiphasige Messungen von
Spannung, Strom, Leistung, Energie, Bedarf,
Leistungsfaktor und Frequenz.
Die Genauigkeit für Wirkenergie erfüllt die Norm
IEC 62053-22 Klasse 0.5S.
Es unterstützt zudem Spannungs- und Stromunsymmetrie,
Gesamt-Oberschwingungsverzerrung (THD) sowie
individuelle Oberschwingungen bis zur 31. Ordnung.
Zu den erweiterten Energiemanagement-Funktionen gehören
integrierte Datenprotokollierung, bis zu 500 Alarmaufzeichnungen,
29 Alarmbedingungen, monatliche Energiewerte
sowie acht Mehrfachtarif-Perioden.
Das spezifische Modell DPM-C530E bietet
zwei Ethernet-Anschlüsse mit Modbus TCP
für kompatible industrielle Überwachungsnetzwerke.
Laut Typenschild ist eine
AC 100-240 V, 50/60 Hz
Hilfsstromversorgung erforderlich, bei einer maximalen Leistungsaufnahme von 4,6 W.
Wichtige Produktmerkmale
-
96 × 96 mm LCD-Leistungsmessgerät
mit 92 × 92 mm Schalttafelausschnitt
-
IEC 62053-22 Klasse 0.5S
Messgenauigkeit für Wirkenergie
-
Zwei 10/100 Mbit/s Ethernet-Anschlüsse
mit Unterstützung für Modbus TCP-Kommunikation
-
Oberschwingungsanalyse bis zur 31. Ordnung
inklusive Überwachung von Spannungs-/Strom-THD und Unsymmetrie
-
Integrierte Datenprotokollierung
für bis zu 17 ausgewählte Messparameter
-
29 Alarmbedingungen und 500 Alarmaufzeichnungen
mit Historie der Maximal-/Minimalwerte
-
Acht Mehrfachtarif-Energieperioden,
monatliche Energiewerte und mehrsprachige LCD-Schnittstelle
Tatsächliche Produktprüfung
✓
Tatsächliche Produktfotos
✓
Modell/Typenschild sichtbar:
DPM-C530E
✓

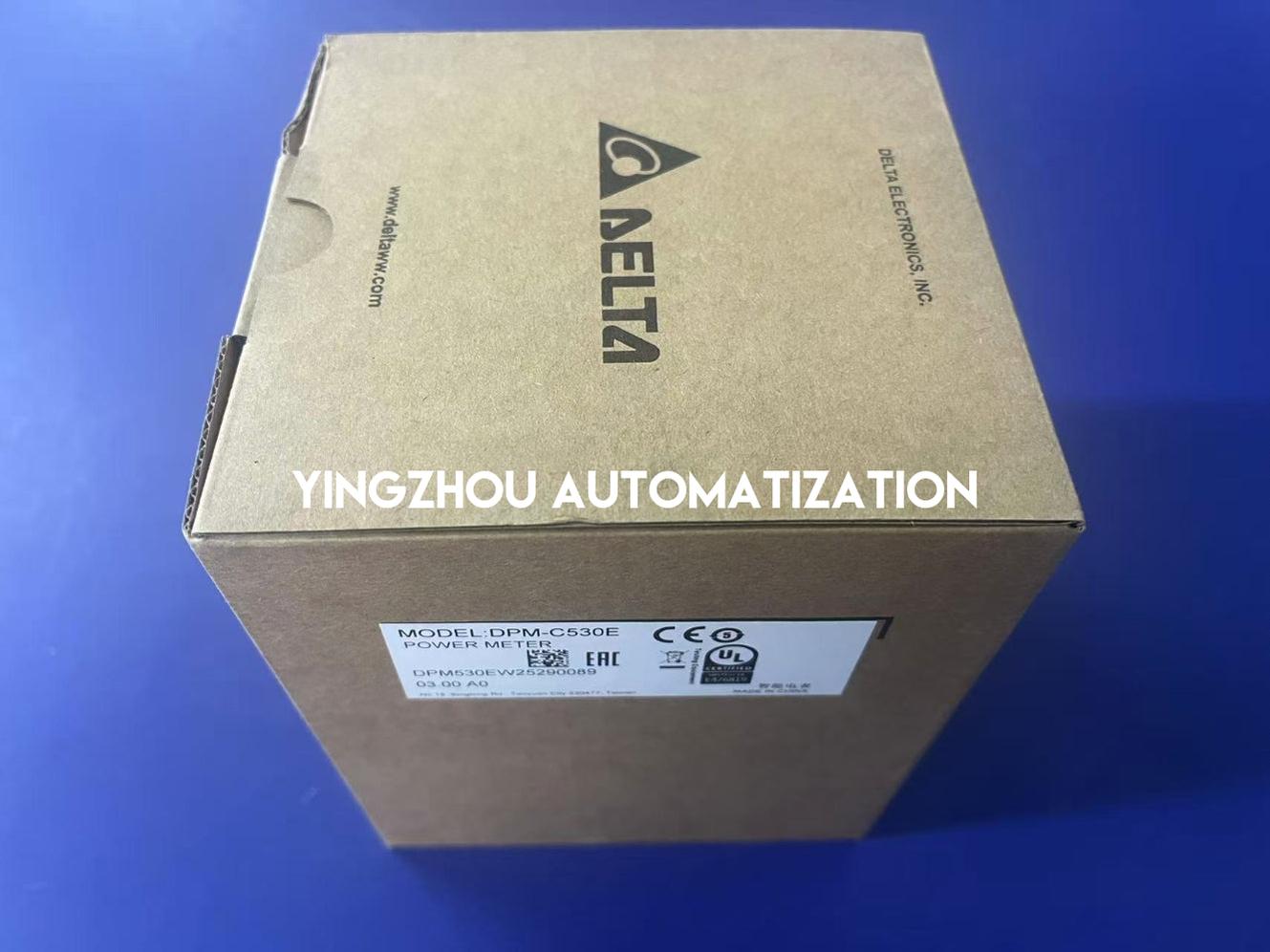

Verpackungsetikett mit passendem Modell gezeigt
✓
Tatsächliches Typenschild:
AC 100-240V, 50/60Hz, 4.6W Max.
✓
Produkt- und Verpackungsversionskennzeichnungen:
03.00 A0
✓
Überprüfen Sie vor der Bestellung das genaue Modell, die Kommunikationsschnittstelle,
die CT-Nennleistung und die elektrische Konfiguration
Auf Lager & bereit zur Bestellung
Das Delta DPM-C530E ist derzeit auf Lager.
Tatsächliche Produkt-Typenschild- und Verpackungsfotos
stehen dem Käufer als Referenz zur Verfügung.
Bitte bestätigen Sie vor der Bestellung das genaue Modell,
die duale Ethernet-Modbus-TCP-Kommunikation,
die Sekundärnennleistung des Stromwandlers,
die Messspannungskonfiguration,
den 92 × 92 mm Schalttafelausschnitt
sowie die Installationsanforderungen.
Stromwandler und externes Überwachungszubehör
sollten entsprechend dem vorgesehenen System ausgewählt werden.
