| Bestellcode (Modell) |
DOP-112MX |
| HMI-Klassifizierung |
DOP-100 Serie Advanced Multimedia Plattform |
| Display-Panel-Profil |
12-Zoll TFT LCD | 24-Bit Farbe | 500 cd/m² Helligkeit |
| Native Auflösung |
1024 x 768 Pixel (XGA High-Definition Ansicht) |
| Core-Prozessor & Speicher |
Dual-Core 1GHz MCU | 8GB Flash ROM | 1GB DDR3 RAM |
| Netzwerkschnittstelle |
Zwei Ethernet-Ports (2x 100Mbps Unabhängige Subnetze) |
| Serielle COM-Konfiguration |
4x Serielle Ports (COM1: RS232/485, COM2: RS422/485, COM3: RS232/485, COM4: RS422/485) |
| Gehäuseschutz |
IP65 / NEMA 4 / UL Typ 4X Wasserdichtes Frontpanel |
Leistungsübersicht

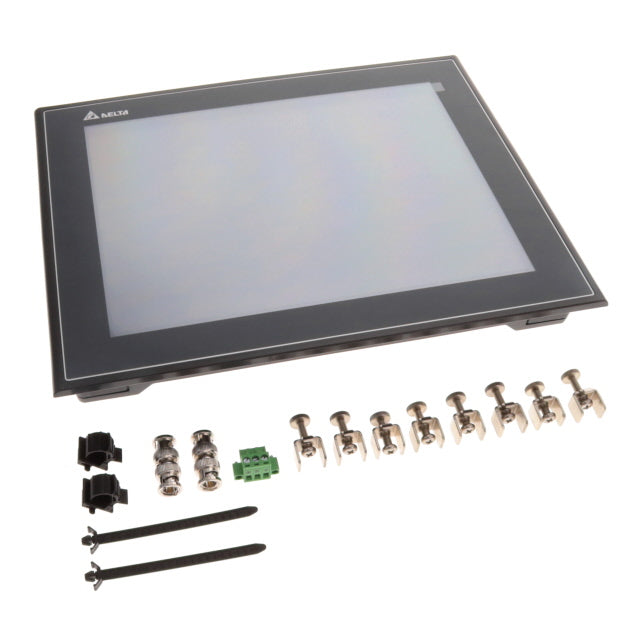

Das Delta DOP-112MX ist ein erstklassiges 12-Zoll-Touch-Terminal-Panel, das die Spitzenklasse der DOP-100 Advanced Multimedia Familie repräsentiert. Ausgestattet mit einem lebendigen 24-Bit-Echtfarben-XGA-Display mit 1024x768 Pixeln, wird es von einem leistungsstarken 1GHz Dual-Core-Prozessor angetrieben, der durch eine umfassende Speicherarchitektur von 8GB Flash-ROM und 1GB DDR3 RAM unterstützt wird. Speziell für groß angelegte Multi-Device-Netzwerke entwickelt, verfügt dieses Gerät über zwei unabhängige Ethernet-Ports, um Datenverbindungen zwischen Produktionslinien und Unternehmensarchitekturen sicher zu überbrücken. Es beherbergt vier separate serielle COM-Erweiterungsleitungen und standardmäßige Hardwareschnittstellen für SD-Karten und Audioausgabe, was eine reibungslose visuelle Animation und Echtzeitoperationen in komplexen Fabrikgehäusen ermöglicht.
📋 Kritische Anwendungsprüfung
-
Industrie: Fortschrittliche Verpackungsanlagen, Multi-Maschinen-Produktionsnetzwerke, Zentralisierte SCADA-Kontrollterminals, Chemische Verarbeitungsanlagen.
-
Multimedia-Integration: Unterstützt nativ hochauflösende Videowiedergabe und Schnittstellensynchronisation über IP-Kameras, wodurch die direkten Beobachtungsmöglichkeiten an der Maschine optimiert werden.
-
Schutz in rauer Umgebung: Die Frontpanel-Baugruppe erfüllt die IP65- und UL Typ 4X-Wasserdichtigkeitsanforderungen und verhindert das Eindringen von chemischer Korrosion und Ölnebel, welche die internen Terminal-Rechenkomponenten beeinträchtigen könnten.
Integration der Delta Bedieneroberfläche:
