YingZhou Industrial Automation | Produktinformationen
Delta ASD-B3-3023-E ASDA-B3 EtherCAT AC-Servoverstärker
3 kW | 220 V-Klasse | Dreiphasig 200-230 VAC | EtherCAT CN6 | 19,4 A
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Genaue Modellbezeichnung |
ASD-B3-3023-E |
| Produktserie |
ASDA-B3 |
| Produkttyp |
Einachsiger AC-Servoverstärker |
| Nennmotorleistung |
3 kW / 3000 W |
| Spannungsklasse |
220 V-Klasse |
| Hauptstromkreiseingangsphase |
Dreiphasig |
| Hauptstromkreiseingangsspannung |
200-230 VAC |
| Zulässige Eingangsspannungsschwankung |
-15 % bis +10 % |
| Eingangsfrequenz |
50/60 Hz |
| Nenneingangsstrom |
10,3 A |
| Dauerausgangsstrom |
19,4 A |
| Maximaler kurzzeitiger Ausgangsstrom |
53,03 Arms |
| Typenschild-Motorleistung |
110 V, 0-500 Hz, 19,4 A |
| Kommunikation |
EtherCAT CoE / CiA402 |
| EtherCAT-Kommunikationsanschluss |
CN6 |
| EtherCAT-Physikschicht |
100BASE-TX |
| EtherCAT-Kommunikationsports |
2 x RJ45 |
| EtherCAT-Netzwerktopologie |
Linie |
| EtherCAT-Steuerungsprofil |
CiA402 / DS402 |
| EtherCAT-Profilpositionsmodus |
Unterstützt |
| EtherCAT-Profilgeschwindigkeitsmodus |
Unterstützt |
| EtherCAT-Profil-Drehmomentmodus |
Unterstützt |
| EtherCAT-Referenzfahrtmodus |
Unterstützt |
| Zyklisch synchrone Position |
Unterstützt |
| Zyklisch synchrone Geschwindigkeit |
Unterstützt |
| Zyklisch synchrones Drehmoment |
Unterstützt |
| EtherCAT-Touch-Probe-Eingänge |
DI1 / DI2 |
| PC-Kommunikation |
Mini-USB, CN4 |
| RS-485 Modbus |
Nicht unterstützt bei B3-E |
| CANopen Feldbus |
Nicht unterstützt bei B3-E |
| DMCNET-Kommunikation |
Nicht unterstützt bei B3-E |
| PROFINET-Kommunikation |
Nicht unterstützt bei B3-E |
| Externer Impulszug-Eingang |
Nicht unterstützt |
| Encoder-Impulsausgang |
OA / OB / OZ |
| Analoger Spannungseingang / -ausgang |
2 / 2 |
| Interne Positionierung |
PR-Modus unterstützt |
| Digitale Eingänge |
4 |
| Digitale Ausgänge |
2 |
| CN1-Anschluss |
26 Pins |
| Motorencoder-Anschluss |
CN2 |
| Verstärkerauflösung |
24-Bit |
| Hauptstromkreissteuerung |
SVPWM |
| Abstimmungsmodi |
Auto / Manuell |
| Drehzahlregelkreis-Bandbreite |
Bis zu 3,1 kHz |
| Eingebauter Bremswiderstand |
20 Ohm, 80 W |
| Minimal zulässiger externer Widerstand |
15 Ohm |
| Kühlmethode |
Lüfterkühlung |
| Hardware Safe Torque Off (STO) |
Nicht unterstützt bei B3-E |
| Hardware-Dynamikbremse |
Nicht unterstützt bei B3-E |
| Betriebstemperatur |
0 bis +55 °C |
| Lagertemperatur |
-20 bis +65 °C |
| Betriebsluftfeuchtigkeit |
0-90 % relative Luftfeuchtigkeit, nicht kondensierend |
| Gehäuseschutzart |
IP20 |
Produktübersicht
Der Delta ASD-B3-3023-E ist ein
3 kW einachsiger AC-Servoverstärker
aus der ASDA-B3-Serie von Delta.
Konzipiert für industrielle Stromversorgungssysteme der 220 V-Klasse, dreiphasig
200-230 VAC, bietet dieses Modell EtherCAT-Kommunikation
über die CN6-Schnittstelle für vernetzte
Bewegungssteuerungsanwendungen.
Die B3-E-Konfiguration unterstützt EtherCAT
CoE / CiA402-Betrieb, interne PR-Positionierung,
analoge Spannungssteuerung, 4 digitale Eingänge
und 2 digitale Ausgänge.
Der Verstärker verwendet ein Steuerungssystem mit 24-Bit-Auflösung
und enthält einen Bremswiderstand mit 20 Ohm, 80 W.
Externer Impulszug-Eingang, Hardware-STO
und Hardware-Dynamikbremsfunktionen werden
von diesem B3-E-Modell nicht unterstützt.
Wichtige Produktmerkmale
-
3 kW Nenn-Servoleistung für kompatible industrielle AC-Servomotorsysteme
-
Dreiphasiger Eingang der 220 V-Klasse mit 200-230 VAC Stromversorgung
-
EtherCAT-Kommunikation über die industrielle Ethernet-Schnittstelle CN6
-
EtherCAT CoE / CiA402 für standardisierte Antriebs- und Bewegungssteuerung
-
Zyklisch synchroner Betrieb mit Unterstützung der Steuerungsmodi CSP, CSV und CST
-
Interne PR-Positionierung für unterstützte programmierbare Bewegungsabläufe
-
Analoge Spannungssteuerung mit 2 Analogeingängen und 2 Analogausgängen
-
4 digitale Eingänge und 2 digitale Ausgänge über den 26-poligen CN1-Anschluss
-
24-Bit-Verstärkerauflösung für hochauflösende Servosteuerung
-
Drehzahlregelkreis-Bandbreite bis zu 3,1 kHz für hochreaktionsfähige Bewegungssteuerung
-
Lüfterkühlung für die 3 kW-Verstärkerkonfiguration
-
Eingebauter Bremswiderstand mit 20 Ohm und 80 W
Tatsächliche Produktprüfung
✓

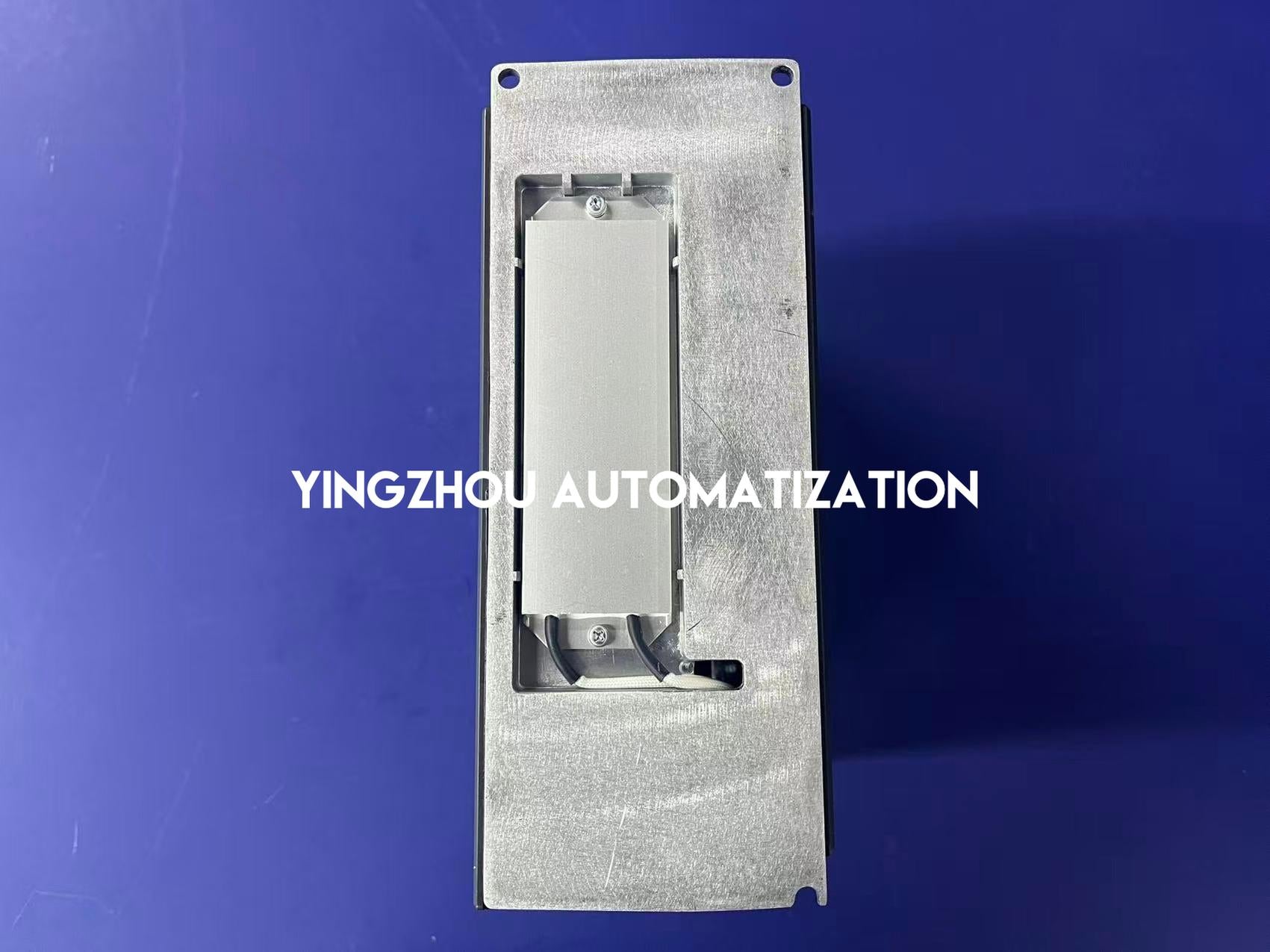

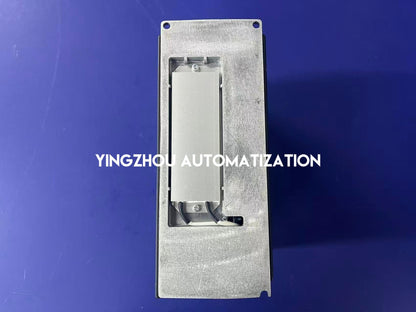

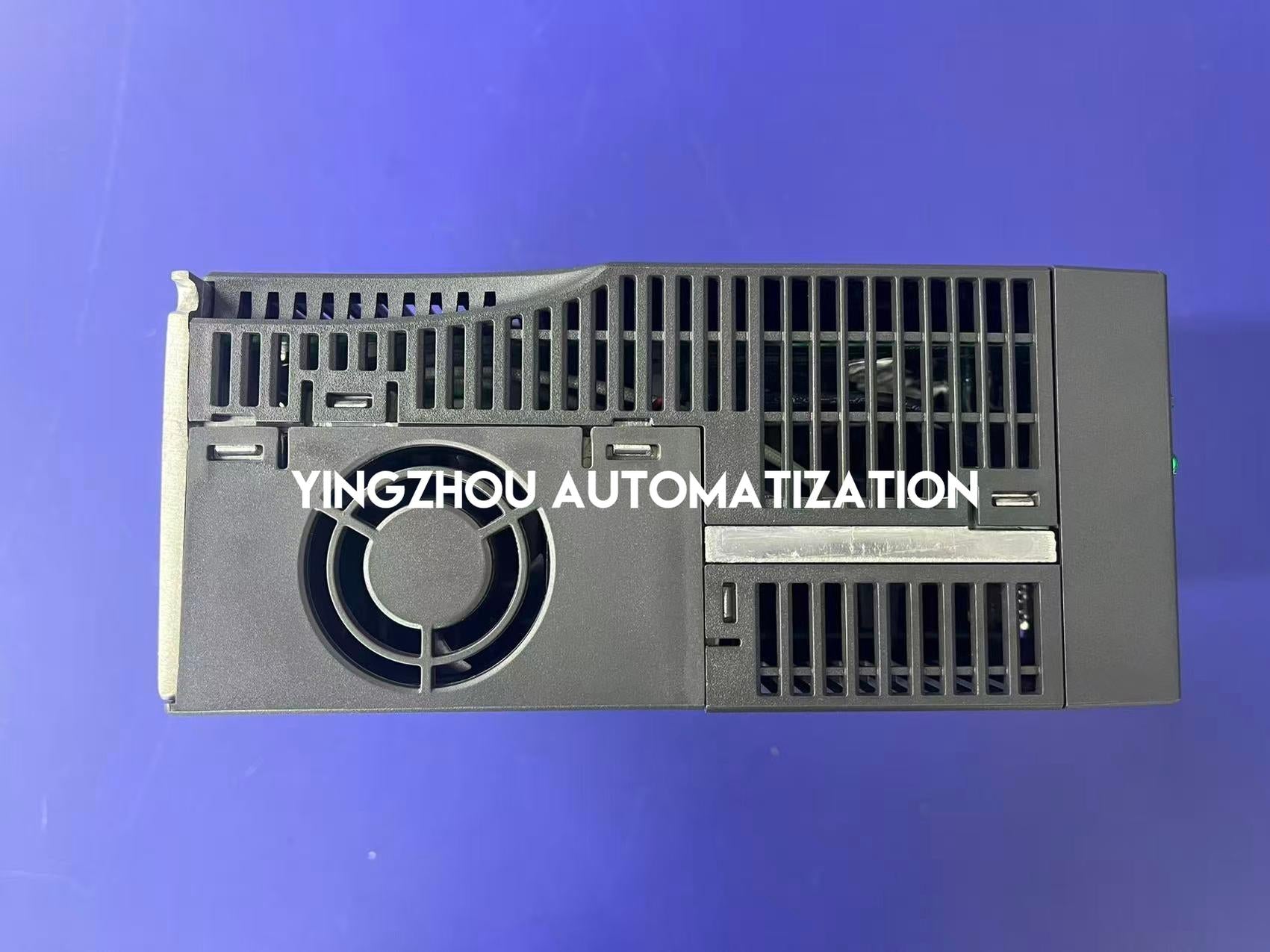

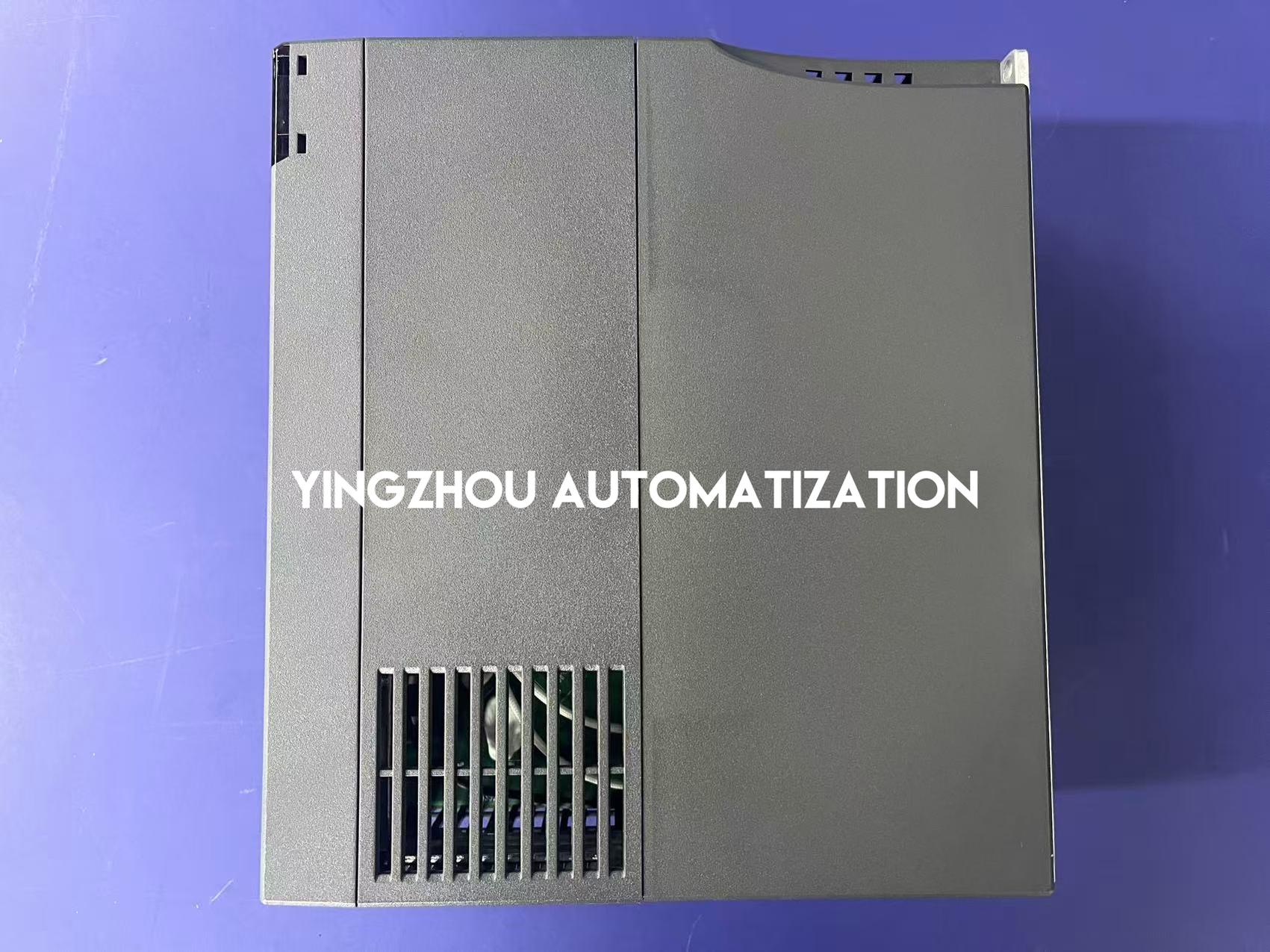

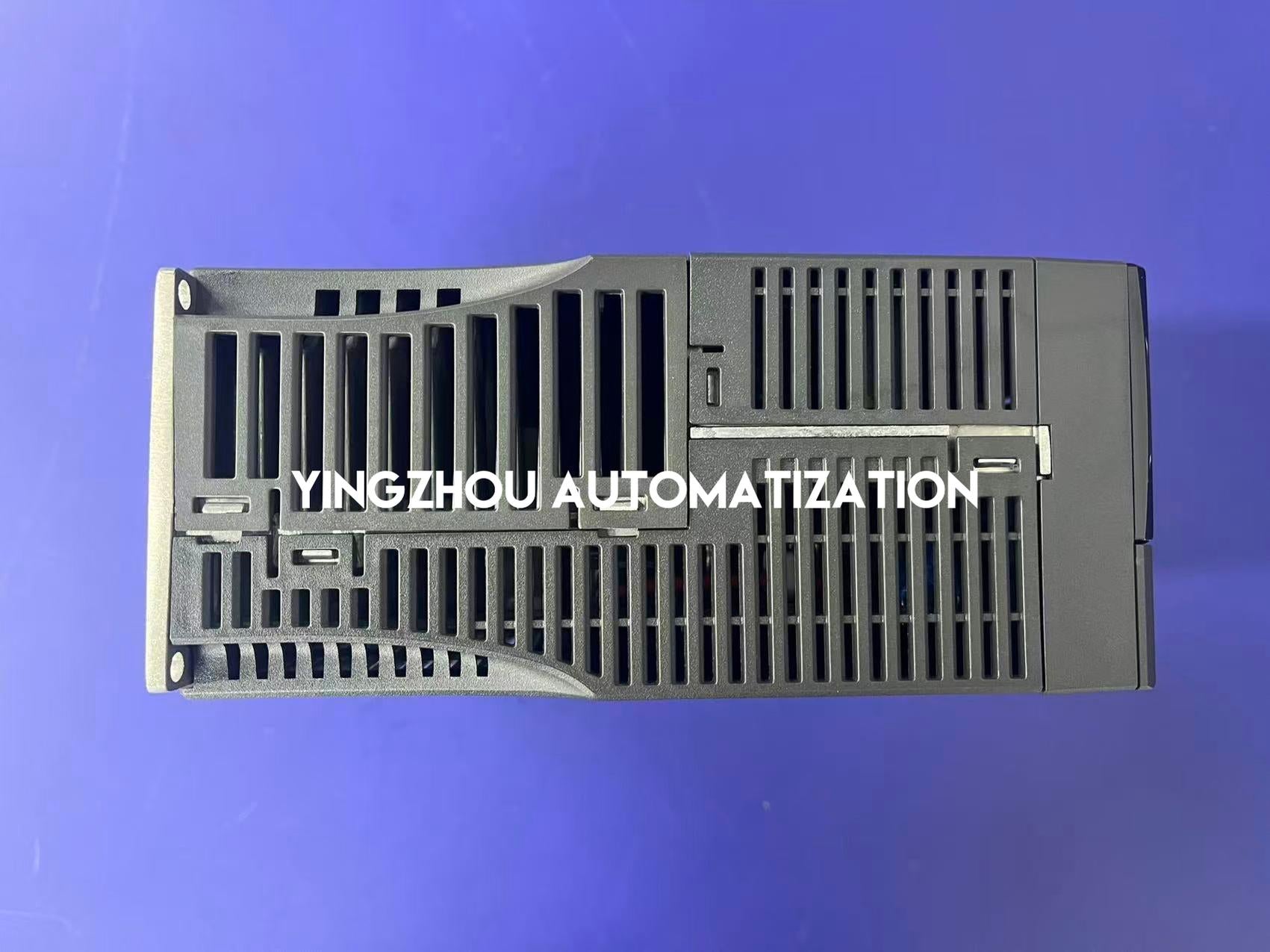

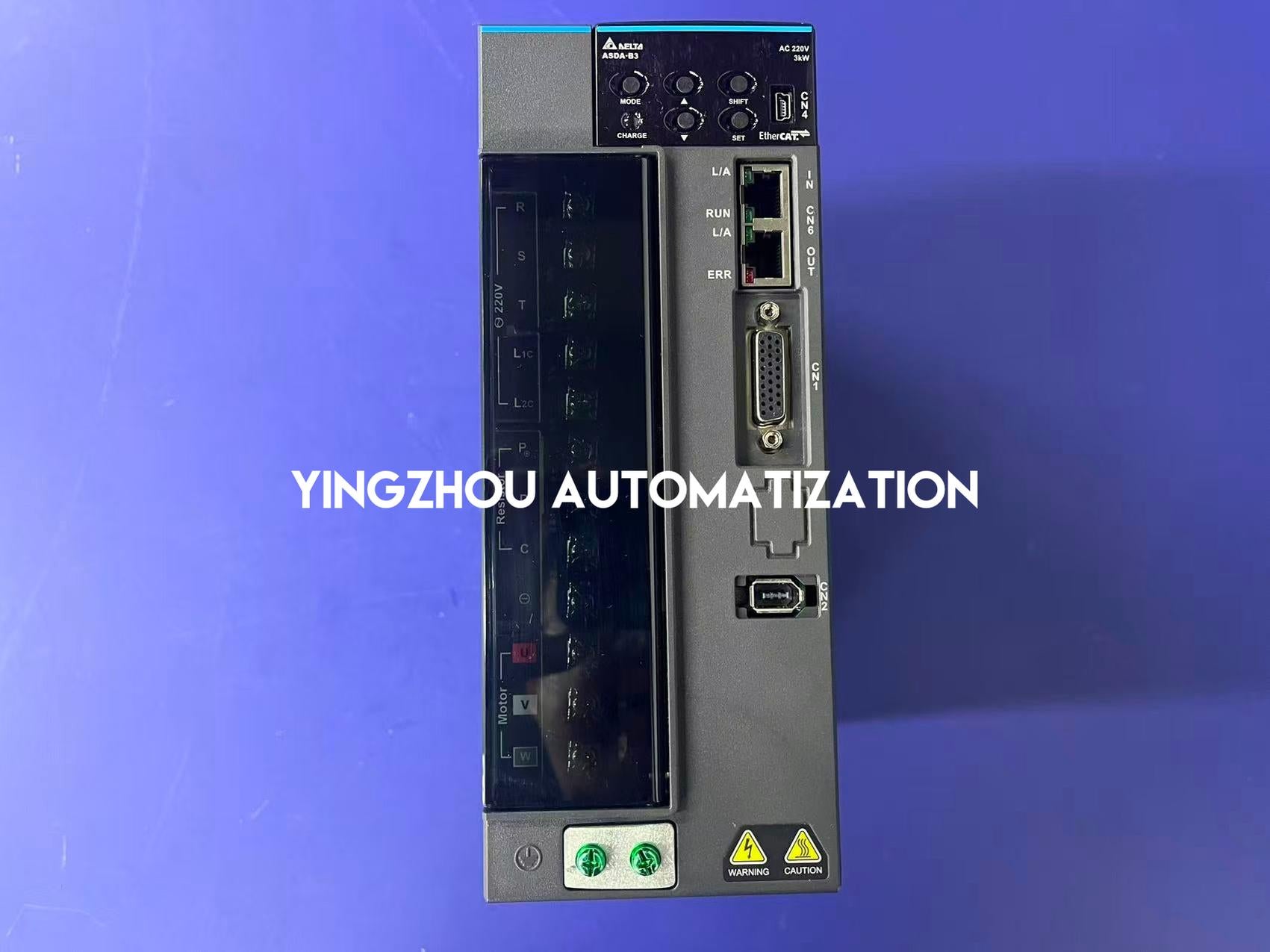

Tatsächliche Produktfotos
✓
Modell/Typenschild sichtbar
✓

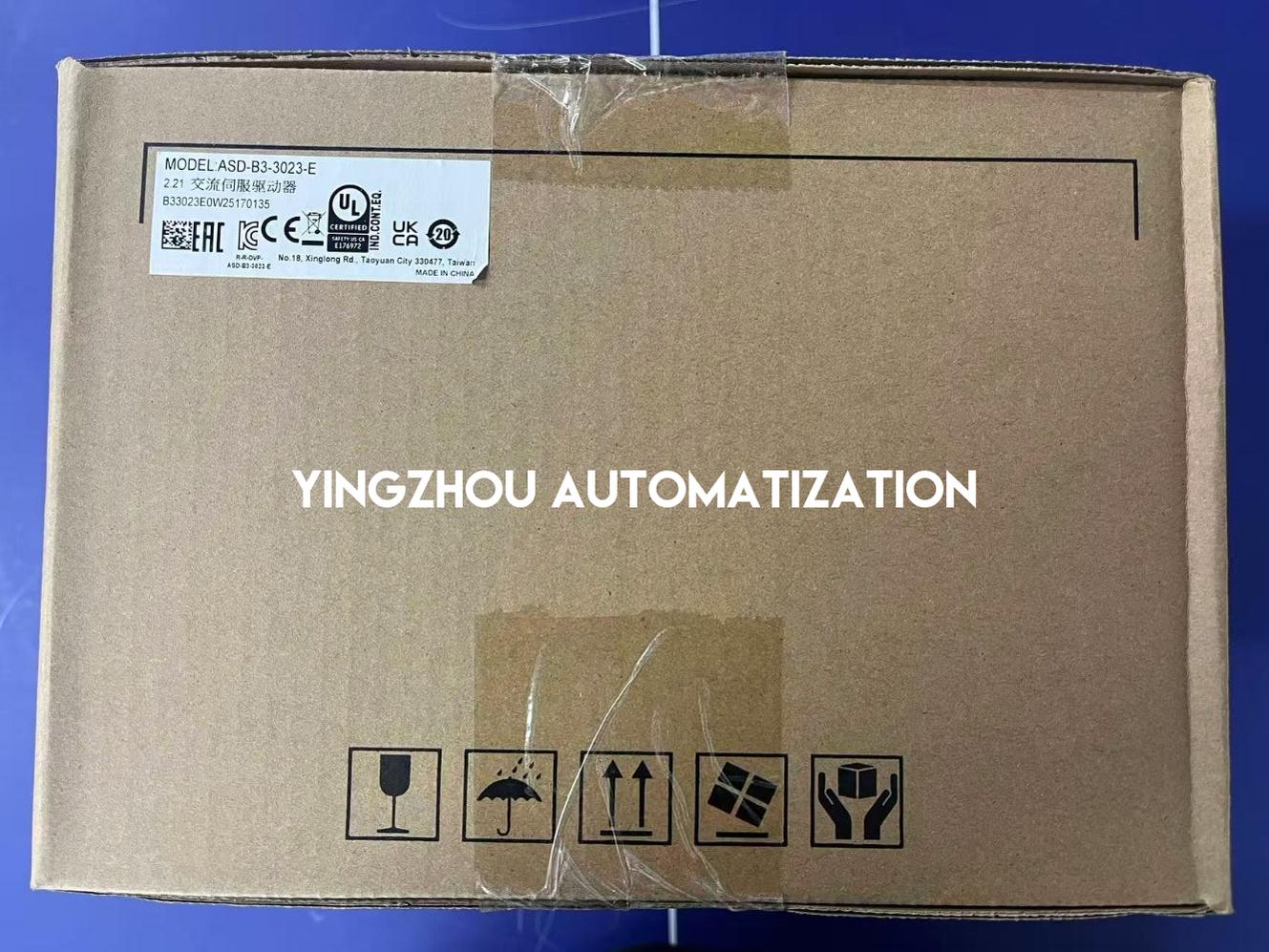

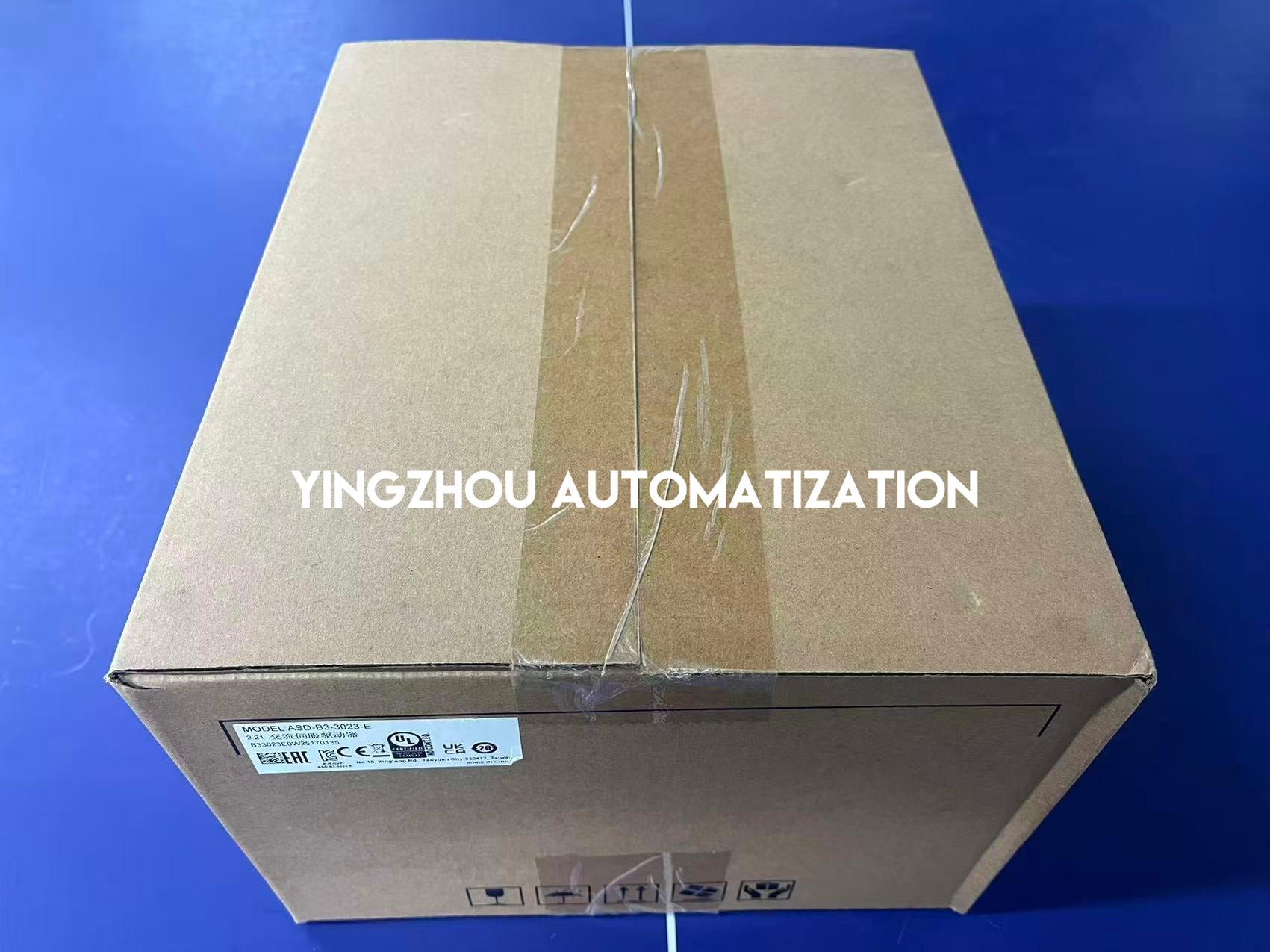

Verpackung abgebildet
✓
Geräte- und Kartonetiketten stimmen mit dem Modell
ASD-B3-3023-E überein
✓

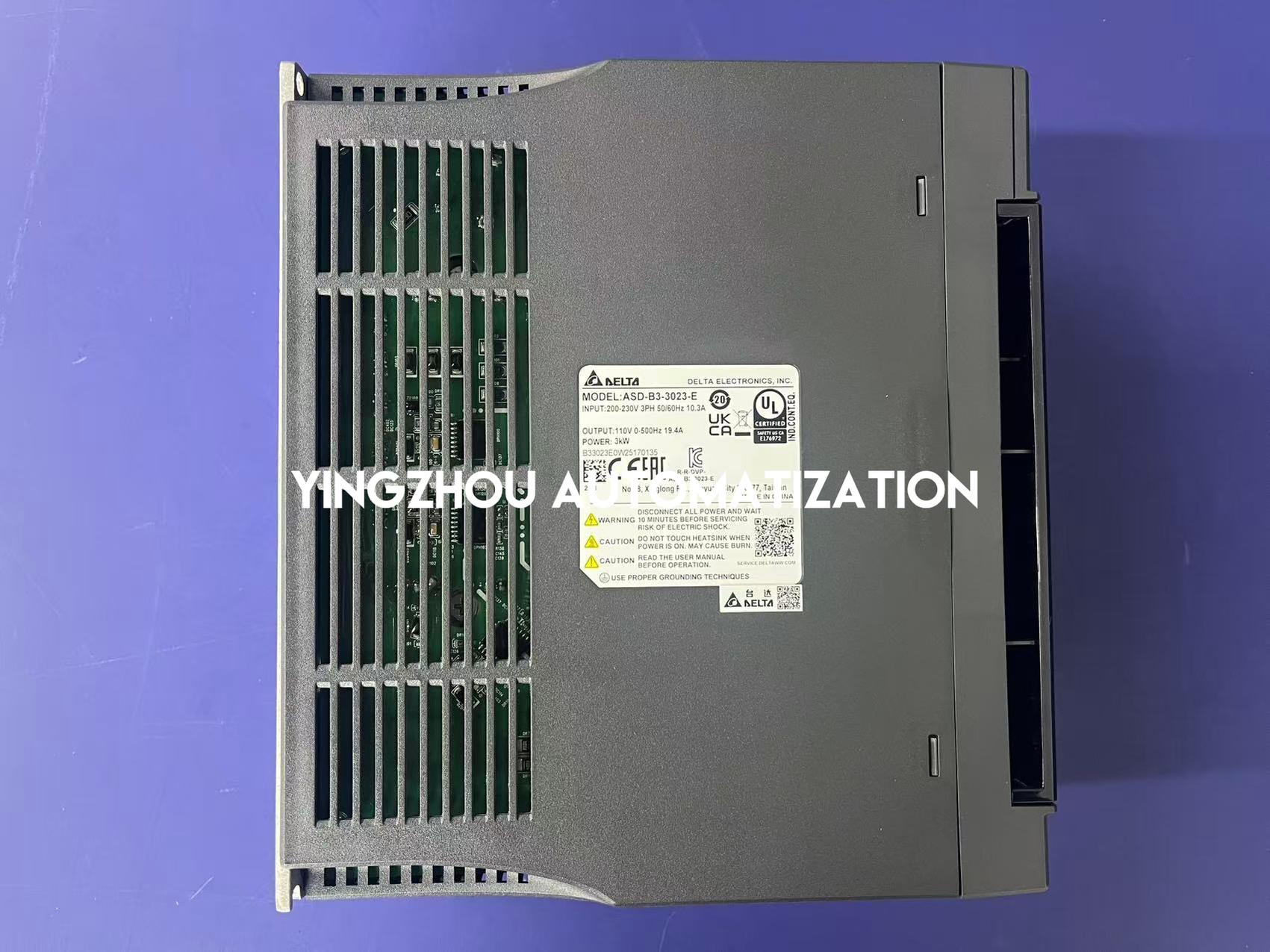

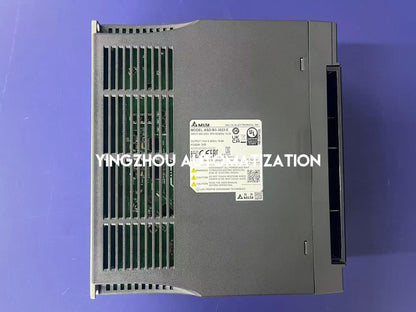

Tatsächliches Produkttypenschild bestätigt
3 kW, dreiphasig 200-230 VAC,
10,3 A Eingang und 19,4 A Ausgang
✓
Überprüfen Sie das genaue Modell vor der Bestellung
Auf Lager & bestellbereit
Das Delta ASD-B3-3023-E ist derzeit
auf Lager.
Tatsächliche Produktfotos, das exakte Modell-Typenschild
sowie das passende Kartonetikett stehen zur Überprüfung bereit.
Kontaktieren Sie uns für Projektpreise, Mengenbedarf
und Versandmodalitäten.
