Delta AS-FEN02 AS-Serie Ethernet-Kommunikationsfunktionskarte
Dual RJ45 | 10/100Mbps | EtherNet/IP-Adapter | Modbus TCP | AS300 SPS
| Spezifikation |
Produktdaten |
| Marke |
Delta Electronics |
| Genaues Modell |
AS-FEN02 |
| Serie |
Zubehör für AS-Serie SPS |
| Produkttyp |
Ethernet-Kommunikationsfunktionskarte |
| Primär kompatible SPS |
Delta AS300-Serie |
| Zusätzlich unterstützte Host-Geräte |
AS00SCM-A im RTU-Modus |
| Einbauposition |
Kompatibler Funktionskartensteckplatz |
| Netzwerkschnittstelle |
RJ45 Ethernet |
| Anzahl Ethernet-Ports |
2 Ports |
| Ethernet-Standard |
10/100BASE-T(X) |
| Kommunikationsgeschwindigkeit |
10/100Mbps |
| Duplex-Modus |
Voll-Duplex |
| Ethernet-Port-Funktion |
Switched Ethernet |
| Netzwerkkabel |
CAT5e |
| Maximale Kabellänge |
100m pro Segment |
| Unterstützte Topologien |
Stern / Linear |
| Kommunikationsprotokoll 1 |
EtherNet/IP |
| EtherNet/IP Betriebsrolle |
Adapter |
| EtherNet/IP Scanner-Funktion |
Nicht unterstützt |
| Kommunikationsprotokoll 2 |
Modbus TCP |
| Modbus TCP Server |
Unterstützt mit AS300 SPS CPU |
| Modbus TCP Client |
Unterstützt mit AS300 SPS CPU |
| Modbus TCP Server-Verbindungen |
Bis zu 8, AS300 CPU-Modus |
| Modbus TCP Client-Verbindungen |
Bis zu 8, AS300 CPU-Modus |
| Modbus TCP Datenlänge |
Bis zu 200 Words pro Übertragung |
| EtherNet/IP CIP-Verbindungen |
Bis zu 8 |
| EtherNet/IP Requested Packet Interval |
1-1000ms, gemäß Handbuch |
| EtherNet/IP Datenlänge |
Bis zu 200 Bytes pro Übertragung |
| EtherNet/IP Explicit Messaging |
Class 3 / UCMM |
| EtherNet/IP EDS-Konfiguration |
Unterstützt |
| Dedizierte Netzwerkschnittstelle |
Unabhängig vom eingebauten Ethernet-Port der SPS-CPU |
| SPS-Engineering-Software |
Delta ISPSoft |
| Konfigurationstool |
HWCONFIG |
| IP-Konfiguration |
Über unterstützte Host-Konfiguration |
| Speicherung der IP-Adresseinstellungen |
Gespeichert durch Host-Gerät |
| Web-Interface-Funktionen |
Geräteinformationen / Kontoverwaltung / Firmware-Update |
| AS300 Firmware-Anforderung |
V1.06 oder neuer, dokumentierte Basislinie |
| AS00SCM-A Firmware-Anforderung |
V2.02 oder neuer, dokumentierte Basislinie |
| ISPSoft Versionsreferenz |
V3.06 oder neuer, dokumentierte Basislinie |
| AS00SCM-A Betriebsmodus |
Nur RTU-Modus |
| AS00SCM-A Installation rechts neben CPU |
Nicht unterstützt für diese Konfiguration |
| Eigenständige SPS-CPU |
Nein - Host-Funktionskarte |
Produktübersicht
Die Delta AS-FEN02 ist eine Ethernet-Kommunikationsfunktionskarte,
die für kompatible speicherprogrammierbare Steuerungen der Delta AS300-Serie
und dokumentierte AS00SCM-A RTU-Konfigurationen entwickelt wurde.
Sie bietet zwei geschaltete RJ45-Ethernet-Ports,
die eine 10/100Mbps-Kommunikation unterstützen.
Die Karte bietet EtherNet/IP-Adapter-Funktionalität zur Integration
mit kompatiblen EtherNet/IP-Scannergeräten sowie den Betrieb als
Modbus TCP Server und Client mit unterstützten AS300 SPS CPU-Konfigurationen.
Kommunikationsparameter und Datenaustauscheinstellungen können über Delta ISPSoft und HWCONFIG
konfiguriert werden. Das Modul verfügt über eine dedizierte Netzwerkschnittstelle,
die unabhängig vom eingebauten Ethernet-Port der SPS-CPU ist. Für AS00SCM-A-Anwendungen
muss der Host im RTU-Modus mit einer unterstützten Firmware-Version konfiguriert sein.
Bitte überprüfen Sie das genaue Host-Modell, die Firmware und die Netzwerkkonfiguration vor der Installation.
Hauptproduktmerkmale
-
Zwei RJ45-Ethernet-Ports
mit 10/100Mbps Switched-Ethernet-Konnektivität
-
EtherNet/IP-Adapter-Unterstützung
zur Integration mit kompatiblen industriellen
EtherNet/IP-Scannergeräten
-
Modbus TCP Server- und Client-Funktionen
in unterstützten AS300 SPS-Anwendungen
-
Delta AS300 SPS-Integration
über einen kompatiblen Funktionskartensteckplatz
-
AS00SCM-A RTU-Anwendungsunterstützung
mit der erforderlichen Firmware und Betriebsart
-
ISPSoft und HWCONFIG-Konfiguration
für Netzwerkparameter und unterstützten Datenaustausch
-
Unabhängige SPS-Netzwerkschnittstelle
mit Unterstützung von Stern- oder Linear-Ethernet-Topologien
Echte Produktüberprüfung
✓
Tatsächliche Produktfotos
✓

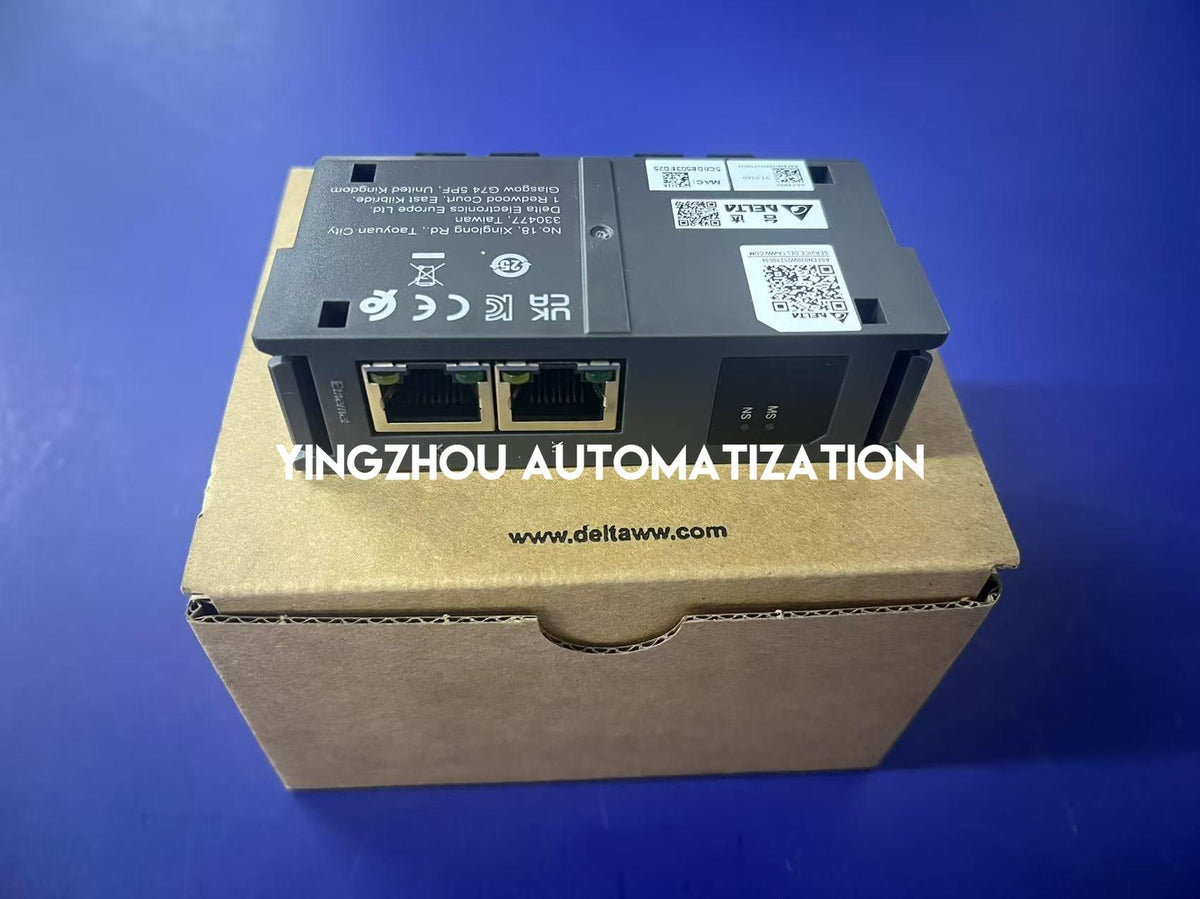

Produktmodell-Etikett sichtbar:
AS-FEN02
✓

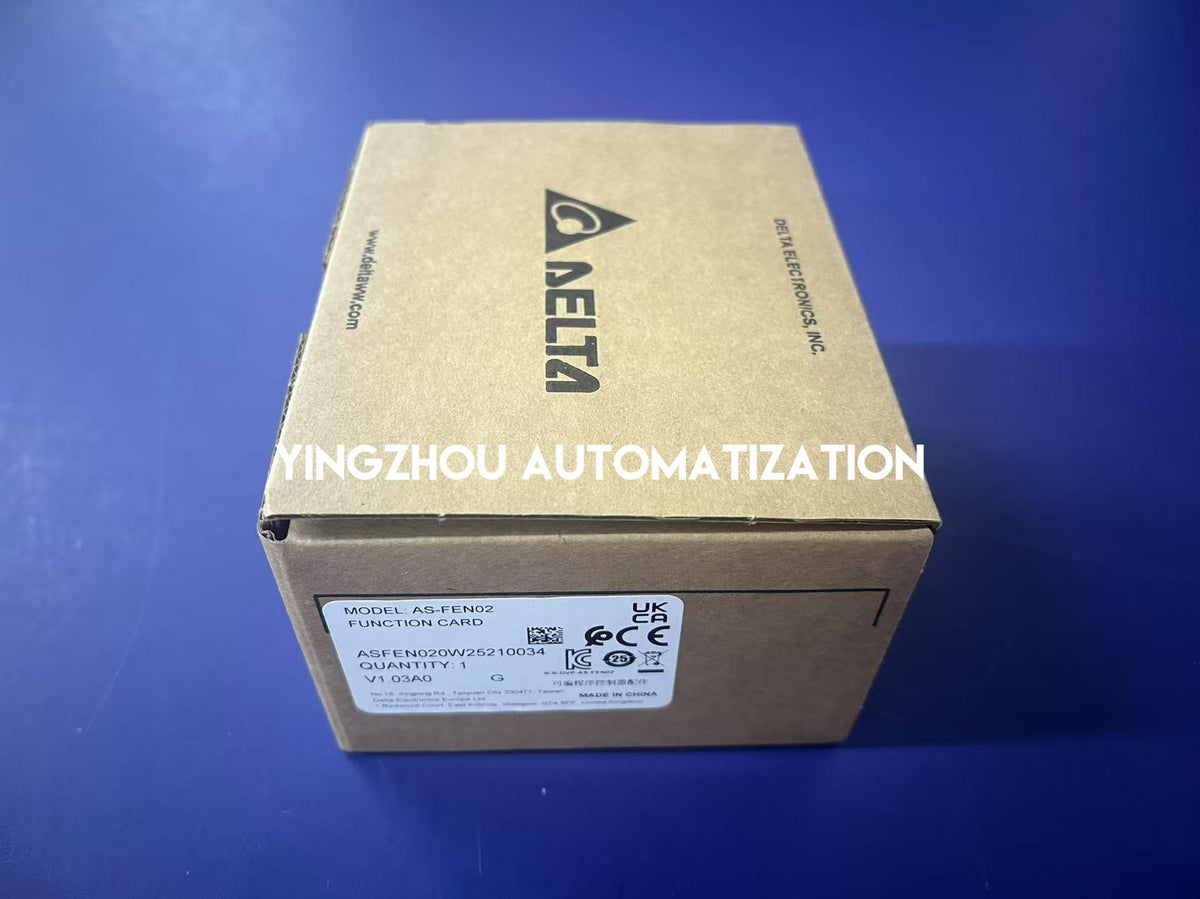

Delta-Verpackung mit passendem
AS-FEN02 Modell-Etikett gezeigt
✓

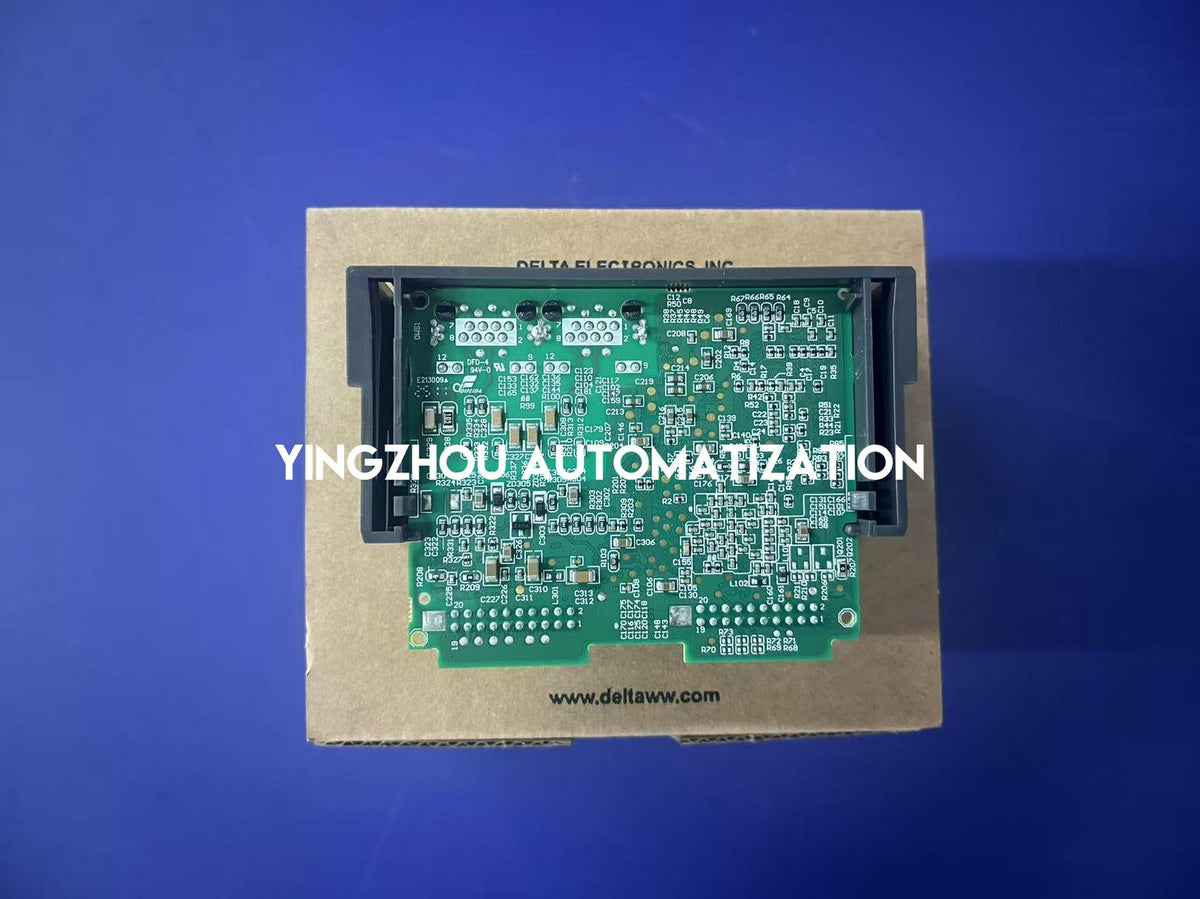

Tatsächliches Gehäuse der Funktionskarte und
interne Anschlussplatine sichtbar
✓

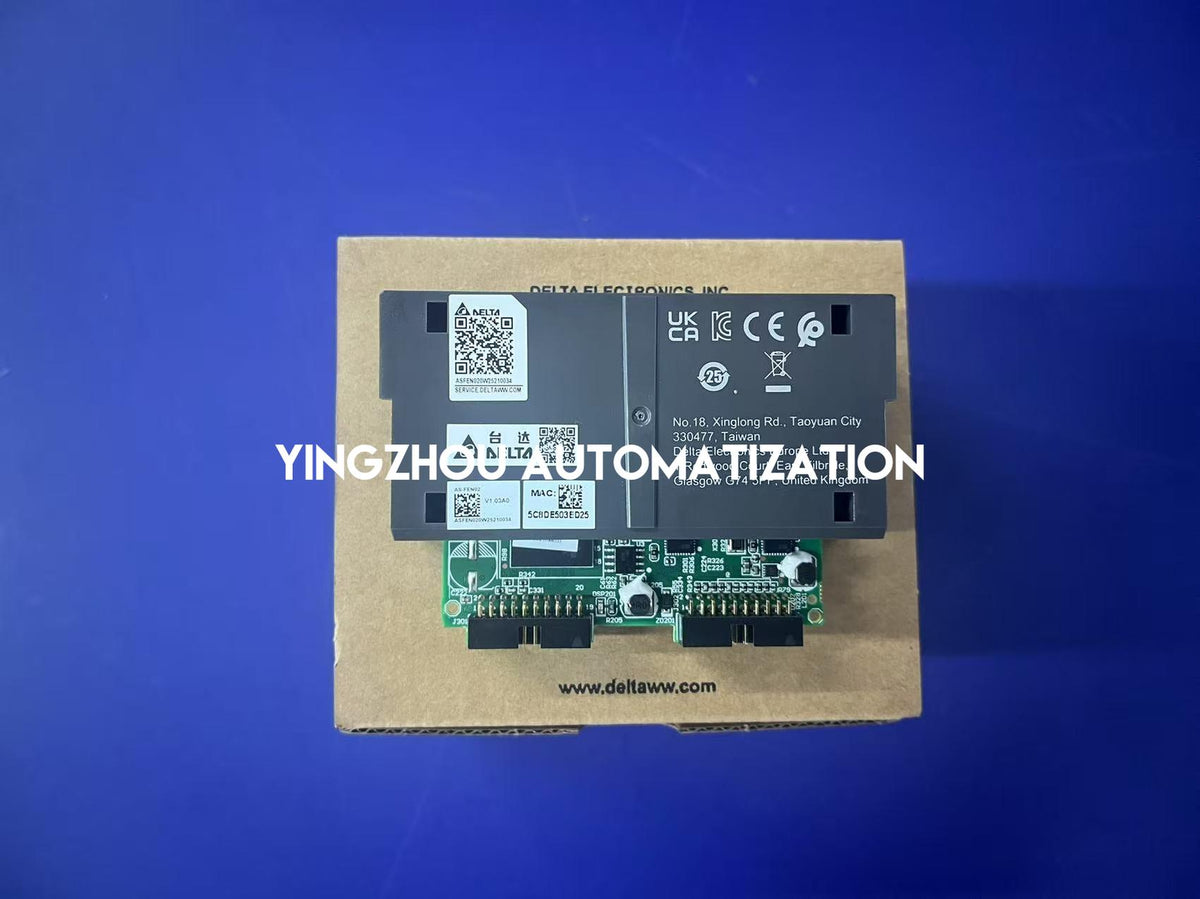

Produktidentifikation und MAC-Etikett zur
Referenz für den Käufer gezeigt
✓
Überprüfen Sie das genaue Modell, kompatiblen Host,
Firmware und Netzwerk-Betriebsrolle
vor der Bestellung
Auf Lager & bestellbereit
Die Delta AS-FEN02 ist derzeit auf Lager.
Echte Produkt- und Verpackungsfotos stehen
zur Referenz für den Käufer zur Verfügung.
Bitte bestätigen Sie vor der Bestellung das genaue Modell,
die AS300 SPS- oder AS00SCM-A Host-Kompatibilität,
die erforderliche EtherNet/IP-Adapter- oder
Modbus TCP Server / Client-Funktion,
Host-Firmware, Einbauposition
und Netzwerkkonfiguration.
AUF LAGER
Delta AS-FEN02
Bestellen Sie online oder kontaktieren Sie uns für Projektpreise und Staffelungen.
Projektpreise anfragen
