YingZhou Industrial Automation | Produktinformationen
Danfoss 131N7648 VLT® AutomationDrive FC 302 15 kW HO / 18,5 kW NO PROFINET VFD
15 kW / 20 HP (HO) | 18,5 kW / 25 HP (NO) | 3-Phasen 380–500 VAC | IP20 | PROFINET MCA 120
| Spezifikation |
Produktdaten |
| Marke |
Danfoss |
| Teilenummer |
131N7648 |
| Genaue Typbezeichnung |
FC-302P15KT5E20H1XGXXXXSXXXXALBXCXXXXDX |
| Serie |
VLT® AutomationDrive FC 302 |
| Produkttyp |
Frequenzumrichter (VFD) |
| Motorleistung bei hoher Überlast (HO) |
15 kW / 20 HP |
| Motorleistung bei normaler Überlast (NO) |
18,5 kW / 25 HP |
| Eingangsspannung |
3 × 380–500 VAC |
| Eingangsfrequenz |
50/60 Hz |
| Eingangsstrom (HO) |
29/25 A, wie auf dem mitgelieferten Etikett angegeben |
| Eingangsstrom (NO) |
34/31 A, wie auf dem mitgelieferten Etikett angegeben |
| Ausgangsspannung |
3 × 0–Vin |
| Ausgangsfrequenz |
0–590 Hz (Typenschild) |
| Ausgangsstrom (HO) |
32/27 A, wie auf dem mitgelieferten Etikett angegeben |
| Ausgangsstrom (NO) |
37,5/34 A, wie auf dem mitgelieferten Etikett angegeben |
| Gehäuse |
Offener Typ / IP20 / Gehäuse |
| Rahmengröße |
B3 |
| RFI-Filter |
H1 — Klasse A1/B (C1), gemäß Danfoss-Typbezeichnungshilfe |
| Brems-IGBT |
X — Kein Brems-IGBT, gemäß Danfoss-Typbezeichnungshilfe |
| Lokales Bedienfeld |
G — Grafisches lokales Bedienfeld (LCP 102), gemäß Danfoss-Typbezeichnungshilfe |
| Feldbusoption |
AL — VLT® PROFINET MCA 120, gemäß Danfoss-Typbezeichnungshilfe |
| Umgebungstemperatur auf dem Etikett |
50°C / 122°F |
| Softwareversion auf dem Etikett |
09.72 |
| Herstellungsland auf dem Etikett |
China |
Produktübersicht
Der Danfoss 131N7648 ist ein VLT® AutomationDrive FC 302 Frequenzumrichter mit der Typbezeichnung FC-302P15KT5E20H1XGXXXXSXXXXALBXCXXXXDX. Das mitgelieferte Verpackungslabel gibt einen 3-phasigen 380–500 VAC, 50/60 Hz Eingang an, mit Motorleistungen von 15 kW / 20 HP bei hoher Überlast (HO) und 18,5 kW / 25 HP bei normaler Überlast (NO). Das Etikett gibt einen Ausgangsfrequenzbereich von 0–590 Hz, ein offenes Gehäuse / IP20 und eine B3 Rahmengröße an. Die offizielle Typbezeichnungshilfe von Danfoss identifiziert die Option AL als VLT® PROFINET MCA 120, die Option G als grafisches LCP 102 und den Filtercode H1 als Klasse A1/B (C1). Die Stromwerte entsprechen denen, die auf dem Etikett angegeben sind. Vergleichen Sie vor der Bestellung die Auswahl des Umrichters mit dem Motortypenschild, den Versorgungsbedingungen und den Netzwerkanforderungen.
Wichtige Produkteigenschaften
-
VLT® AutomationDrive FC 302 — Danfoss Frequenzumrichter-Plattform.
-
Doppelte Leistungsbewertungen — 15 kW / 20 HP bei hoher Überlast (HO) oder 18,5 kW / 25 HP bei normaler Überlast (NO), wie auf dem Etikett angegeben.
-
3 × 380–500 VAC Eingang — Dreiphasiger Versorgungsbereich, der auf dem Produktetikett angegeben ist.
-
PROFINET MCA 120 Feldbusoption — AL-Option, die in der offiziellen Danfoss-Typbezeichnungshilfe angegeben ist.
-
Grafisches LCP 102 — G-Option, die in der offiziellen Typbezeichnungshilfe angegeben ist.
-
0–590 Hz Ausgangsfrequenz — Bereich, der auf dem mitgelieferten Verpackungslabel angegeben ist.
-
Offener Typ / IP20, B3 Rahmen — Gehäuse- und Rahmengrößenangaben sind auf dem mitgelieferten Etikett sichtbar.
Tatsächliche Produktüberprüfung

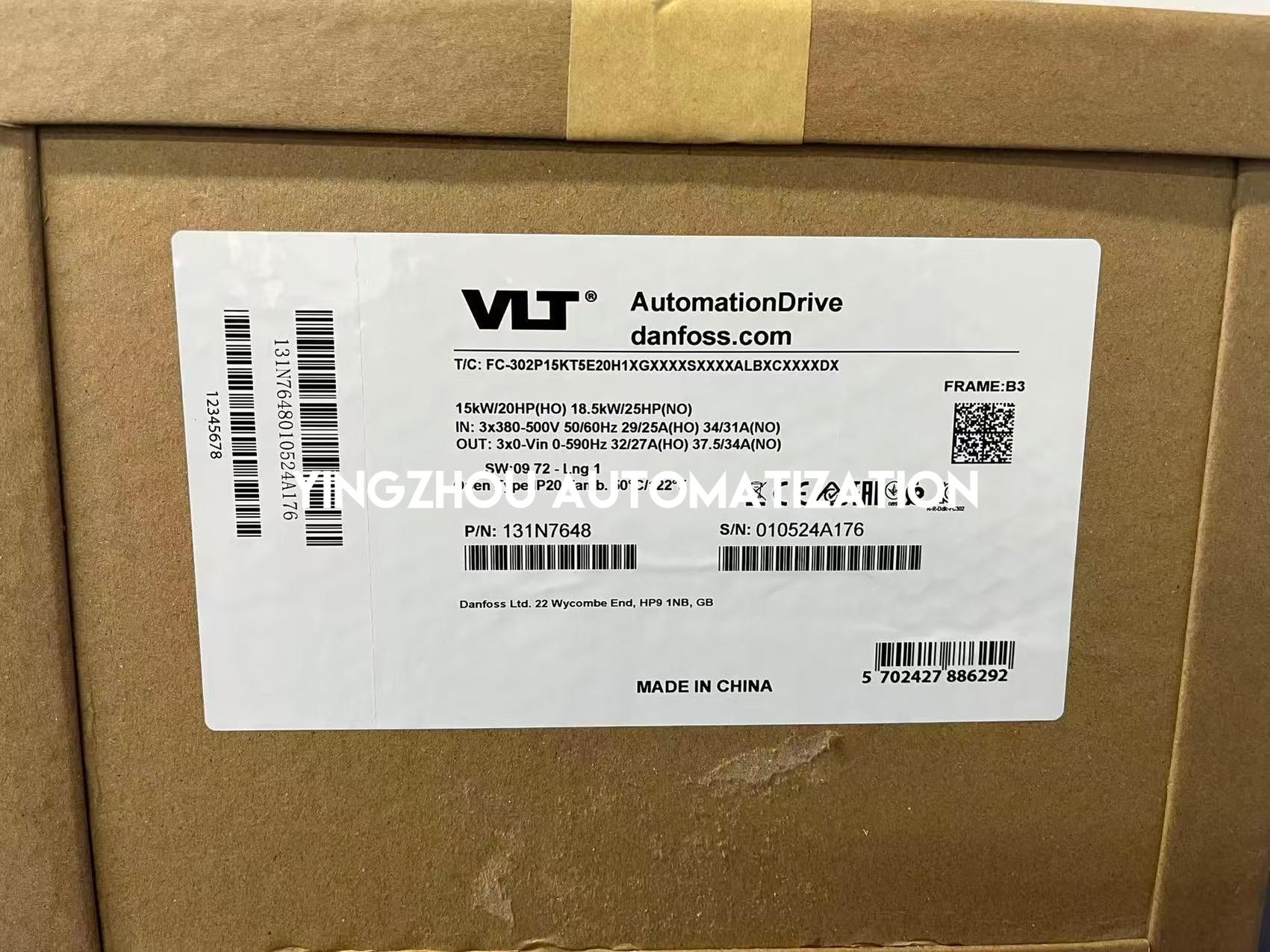

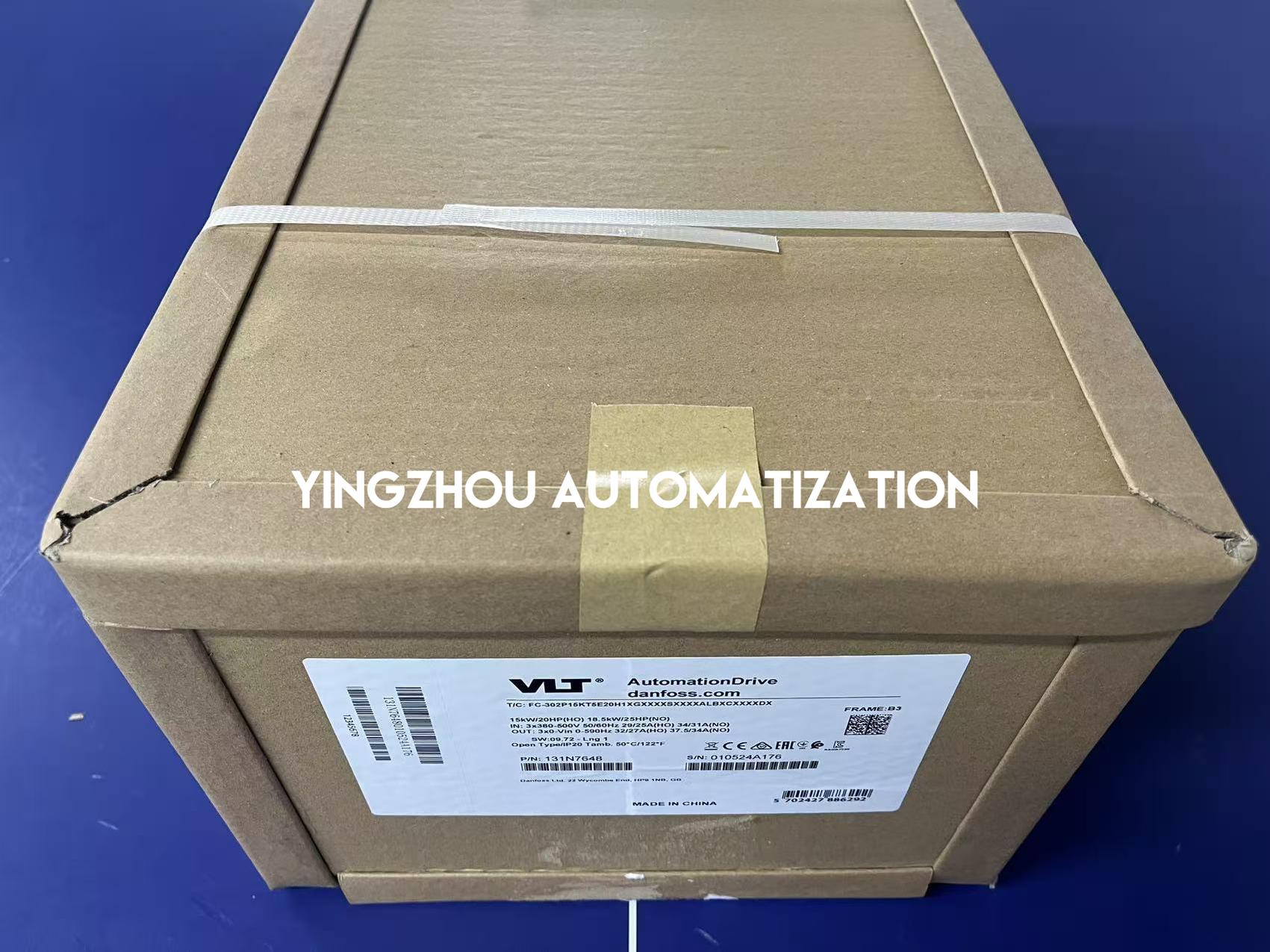

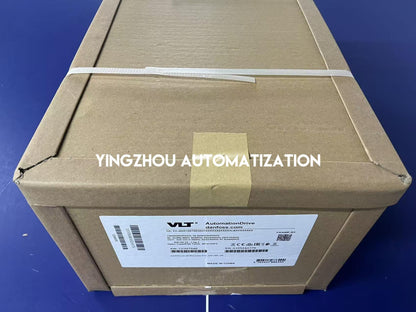

✓ Tatsächliches Foto des Verpackungsaufdrucks beigefügt
✓ Teilenummer 131N7648 und vollständige Typbezeichnung sind auf dem Etikett sichtbar
✓ Leistungsangaben, elektrische Angaben, Rahmengröße und Gehäusekennzeichnung sind auf dem Etikett sichtbar
✓ Das Umrichtergehäuse selbst ist auf dem beigefügten Foto nicht abgebildet; bestätigen Sie das physische Gerät und die Konfiguration vor dem Versand
Bestellbar — Voraussichtliche Lieferzeit 3–4 Wochen
Danfoss 131N7648 ist bestellbar mit einer voraussichtlichen Lieferzeit von 3–4 Wochen, basierend auf den beigefügten kommerziellen Informationen. Bitte bestätigen Sie den endgültigen Lieferzeitplan bei der Auftragserteilung erneut.
VORGESCHÄTZTE LIEFERZEIT 3–4 WOCHEN
Danfoss 131N7648 VLT® AutomationDrive FC 302
Kontaktieren Sie uns für Mengen- und Projektpreise. Bestätigen Sie vor der Bestellung die erforderliche Überlastart, Motorleistung und PROFINET-Konfiguration.
Projektpreis anfragen
