Aventics 1825503143 ISO 1 Pneumatikventil Einzel-Unterbau G1/4 Seitenanschluss

Aventics 1825503143 ISO 1 Pneumatikventil Einzel-Unterbau G1/4 Seitenanschluss

$23.99 USD
$23.99 USD
Sale Ausverkauft
Modellnummer
YingZhou Industrial Automation | Produktinformation

Aventics 1825503143 ISO 1 Pneumatikventil-Einzel-Unterbau

ISO 5599-1 | G1/4-Seitenanschlüsse | G1/8-Steueranschlüsse | max. 16 bar
✓ AUF LAGER & BESTELLBAR  |  Echte Produktfotos  |  Genaue Modellbestätigung
Spezifikation Verifizierte Produktdaten
Marke Aventics
Hersteller Emerson
Teilenummer 1825503143
Produkttyp Einzel-Unterbau für Pneumatikventile
Ausführung Anschlussplatte mit Seitenanschlüssen
Norm ISO 5599-1
Rahmengröße ISO 1
Ventilpositionen 1
Luftzuführungsanschluss (1) G1/4, Seite
Luftausgangsanschlüsse (2, 4) G1/4, Seite
Abgangsanschlüsse (3, 5) G1/4, Seite
Steueranschluss (12) G1/8, Seite
Steueranschluss (14) G1/8, Seite
Abgangsausführung Separate Abgangsanschlüsse 3/5
Mindestbetriebsdruck -0,95 bar
Maximaler Betriebsdruck 16 bar
Umgebungstemperatur -25°C bis +70°C
Mediumtemperatur -25°C bis +70°C
Betriebsmedium Druckluft
Rasterabmessung 48 mm
Gewicht 0,17 kg
Herkunftsland Türkei (laut tatsächlichem Verpackungsaufkleber)
Verfügbarkeit AUF LAGER

Produktübersicht

Das Aventics 1825503143 ist ein Einzel-Unterbau für Pneumatikventile der ISO 5599-1 Größe 1 aus dem industriellen Pneumatikproduktportfolio von Emerson Aventics. Die als Anschlussplatte für kompatible Wegeventilblöcke konzipierte Einheit verfügt über G1/4-Seitenanschlüsse für die Hauptluftversorgung, die Arbeitsanschlüsse und die Abgangsanschlüsse sowie G1/8-Steueranschlüsse. Der Hersteller gibt einen Betriebsdruckbereich von -0,95 bis 16 bar und einen Umgebungstemperaturbereich von -25°C bis +70°C an. Dieser Einzel-Ventilblock unterstützt die standardisierte Montage von Pneumatikventilen mit separaten Abgangsanschlüssen an den Anschlüssen 3 und 5. Seine ISO 1-Ausführung und die Rasterabmessung von 48 mm machen ihn für den Austausch und die Wartung kompatibler industrieller Pneumatikventilbaugruppen geeignet. Das beigefügte Foto des tatsächlichen Produkts zeigt die Anschlussplatte mit dem Verpackungsaufkleber, der die Teilenummer 1825503143 ausweist.

Wichtigste Produkteigenschaften

  • ISO 5599-1 Einzel-Unterbau — Standardisierte Anschlussplatte für Pneumatikventile.
  • Genaue Teilenummer 1825503143 — Die Herstellerkennung stimmt mit dem tatsächlichen Verpackungsaufkleber überein.
  • Rahmengröße ISO 1 — Für kompatible Wegeventilblöcke der ISO Größe 1 konzipiert.
  • G1/4-Seitenanschlüsse — Gewindeeinlass, -auslass und -abgangsanschlüsse für die Hauptluftversorgung.
  • G1/8-Steueranschlüsse — Seitenanschlüsse für die Steueranschlüsse 12 und 14.
  • Maximaler Betriebsdruck von 16 bar — Vom Hersteller vorgegebene Betriebsdruckgrenze.
  • Umgebungstemperaturbereich von -25°C bis +70°C — Vorgeschriebene Betriebstemperaturgrenzen.
  • Ein Ventilposition — Einzelblock-Ausführung.
  • Separate Abgangsausführung — Einzelne Abgangsanschlüsse 3 und 5.
  • Rasterabmessung von 48 mm — Vom Hersteller angegebene Montage-Rasterabmessung.
  • Echte Produktfotografie — Die physische Anschlussplatte und der Teilenummeraufkleber sind abgebildet.
  • Auf Lager — Für die Beschaffung industrieller Pneumatik-Ersatzteile verfügbar.

Verifikation des tatsächlichen Produkts

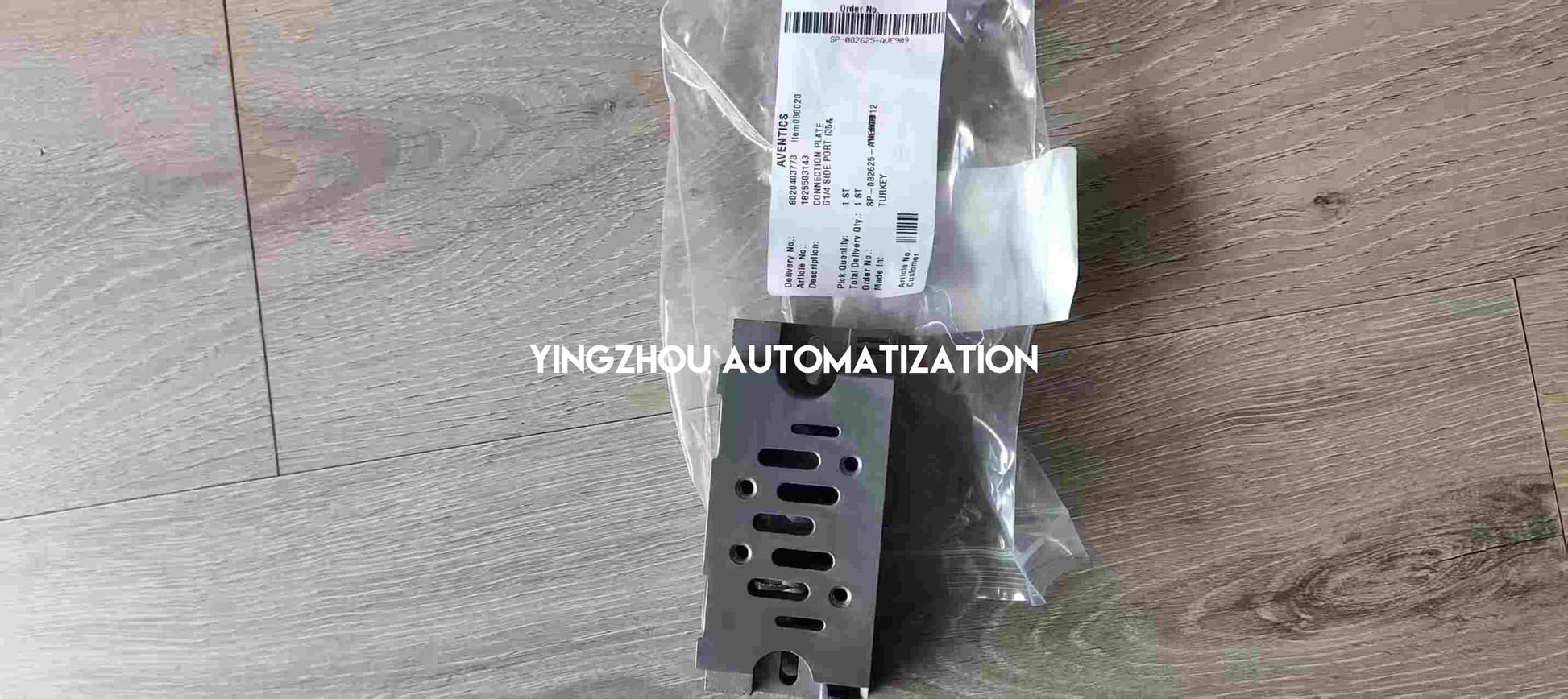

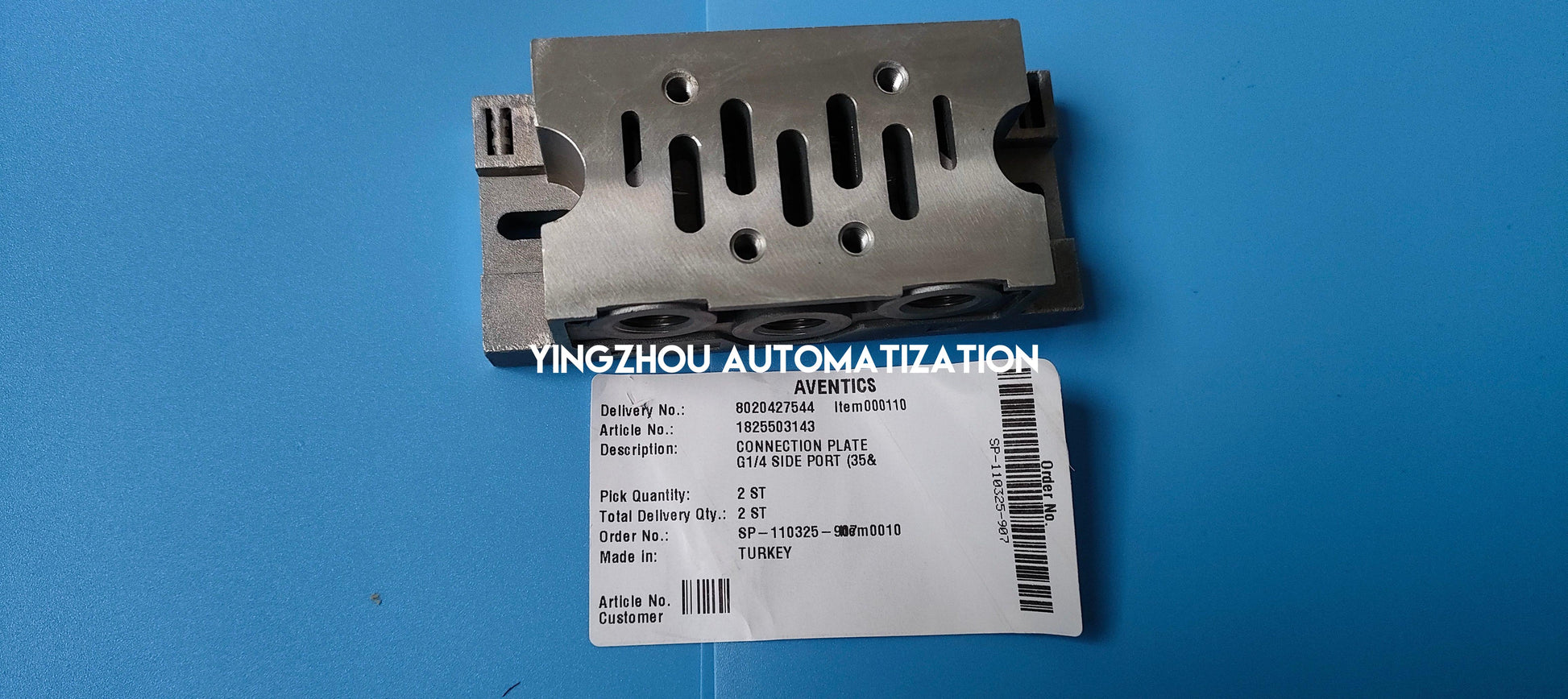

✓ Foto des tatsächlichen Produkts und des Verpackungsaufklebers beigefügt
✓ Auf dem Aufkleber angezeigter Hersteller: AVENTICS
✓ Artikelnummer: 1825503143
✓ Produktbeschreibung: ANSCHLUSSPLATTE G1/4-SEITENANSCHLUSS
✓ Die Modellkennung des Herstellers stimmt mit der beigefügten Teilenummer überein
✓ Physischer Metall-Unterbau und Gewinde-Seitenanschlüsse sichtbar
✓ Herkunftslandaufkleber: MADE IN TURKEY
✓ Das Packungsdokument zeigt eine Liefermenge von zwei Stück; die pro Bestellung gelieferte Menge muss separat bestätigt werden
✓ Die genaue Produktmodellidentifikation wird durch den tatsächlichen Verpackungsaufkleber bestätigt
✓ Funktionale Druck- und Dichtheitsprüfungen wurden nicht unabhängig geprüft

Auf Lager & bestellbar

Das Aventics 1825503143 ISO 1 Pneumatikventil-Einzel-Unterbau ist basierend auf den bereitgestellten Bestandsinformationen als AUF LAGER gelistet. Echte Produktfotos sind als Referenz verfügbar und die genaue Teilenummer ist auf dem beiliegenden Aufkleber sichtbar. Bitte bestätigen Sie vor der Bestellung für einen Austausch oder eine neue Pneumatikinstallation die ISO 5599-1 Größe 1 Montageschnittstelle, die G1/4-Seitenanschlüsse, die G1/8-Steueranschlüsse und die Druckanforderungen. Kontaktieren Sie unser Team für eine genaue Modellbestätigung, Mehrfachbestellungen und internationale Versandvereinbarungen.

AUF LAGER

Aventics 1825503143 ISO 1 Einzel-Unterbau

Benötigen Sie diese Pneumatikventil-Anschlussplatte mit G1/4-Seitenanschlüssen? Kontaktieren Sie uns für eine genaue Modellbestätigung, Großmengen und die Beschaffung industrieller Pneumatik-Ersatzteile.
